Жалезабетонныя перакрыцці - зборныя і маналітныя

Пры ўзвядзенні цагляных, каменных, бетонных і шлакобетонных будынкаў выкарыстоўваюць перакрыцця з жалезабетону. Гэта звязана з іх даўгавечнасцю, трываласцю, адноснай прастатой мантажу, а таксама малымі тэрмінамі ўзвядзення (калі выкарыстоўваюцца зборныя жалезабетонныя перакрыцці). Далей мы падрабязней разгледзім, якія бываюць іх віды, і як можна выканаць перакрыцце самастойна.

бетонавую перакрыцце

віды канструкцый

Ўсе існуючыя перакрыцця з жалезабетону можна ўмоўна падзяліць на два тыпу:

  • зборныя;
  • маналітныя.

Цяпер падрабязней азнаёмімся з кожным выглядам канструкцый.

кесонаў канструкцыя

маналітныя

Жалезабетонныя маналітныя перакрыцці, у адрозненне ад зборных, заліваюцца на аб'екце, непасрэдна на месцы свайго размяшчэння.

Яны бываюць некалькіх тыпаў:

  • рабрыстыя - прадстаўляюць сабой сістэму ўзаемазвязаных перакрыжоўваюцца маналітных бэлек і пліты. Гэтыя перакрыцці складаюцца з наступных элементаў:
  • Прагонаў (галоўных бэлек)
  • Рэбраў (бэлек, размешчаных перпендыкулярна прагонаў).

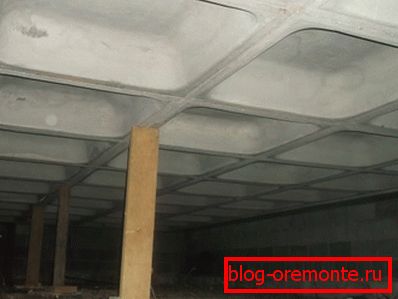

  • кесонаў - з'яўляюцца перасякальнымі бэлькамі аднолькавага перасеку, якія маналітна звязаны з плітой. Паглыблення паміж гэтымі бэлькамі называюць кесонамі.
  • Безбалочные - прадстаўляюць сабой суцэльныя маналітныя пліты, выкладзеныя на калоны. У верхняй частцы пліт маецца патаўшчэнне (капітэлі). Арматурныя стрыжні размяшчаюцца ў ніжняй частцы пліты. Каркас пліты размяшчаюць на адлегласці ў некалькі сантыметраў ад апалубкі, каб гэта прастора запоўнілася бетонам. Такія канструкцыі выкарыстоўваюць толькі ў тых выпадках, калі пралёт не перавышае трох метраў.

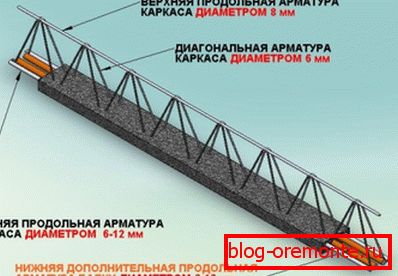

  • Схема бетоннай бэлькі
    • Бэлечных жалезабетоннае перакрыцце - выкарыстоўваюць у выпадку, калі даўжыня пралёта складае больш за тры метры. У гэтым выпадку на сцяну ўкладваюцца жалезабетонныя бэлькі з крокам каля 150 сантыметраў. Бэлькі злучаюць з арматурай плітнага перакрыцця. Трэба сказаць, што жалезабетонныя бэлькі перакрыцця па Дасце 20372-90существуют 16-ці відаў. Самая вялікая іх стандартная даўжыня складае 18 метраў.
    • рабрыстыя - могуць выкарыстоўвацца, калі даўжыня пралёта не перавышае 6 м. Калі ж даўжыня больш, то выконваюць армаванне папярочнай бэлькай. Як правіла, дадзены тып канструкцый выкарыстоўваюць у тых выпадках, калі неабходна атрымаць роўны столь. Адлегласць паміж бэлькамі павінна быць не больш за метр. Пры мантажы такой канструкцыі, да арматурнага каркаса прымацоўваюць закладныя элементы, што дазваляе падшыць столь дошкамі. Да недахопаў дадзенай сістэмы ставіцца складанасць яе прылады.

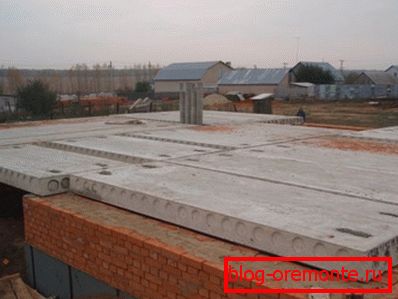

    зборнае перакрыцце

    зборныя

    Жалезабетонныя зборныя перакрыцця бываюць вязанымі і зварнымі. Зварной каркас выконваюць з прамой арматуры, якую злучаюць электра-або газазваркай. Выканаць вязаный каркас складаней. Для гэтых мэтаў ўжываюць адмысловую вязальным дротам таўшчынёй не больш за 2 мм.

    зборныя конструкции делятся на следующие группы:

    • Выкананыя з насцілаў, вагой да 0,5 т.
    • Перакрыцці па жалезабетонных бэлек з дробнапамерных запаўненнем.
    • Шырокія элементы перакрыццяў масай 1,5-2 т.
    • Буйнапанэльныя канструкцыі, якія складаюцца з элементаў, выкананых па памеры аднаго пакоя.
    пустотелые пліты

    Да зборным канструкцый ставяцца жалезабетонныя многопустотные панэлі перакрыццяў, якія карыстаюцца вялікай папулярнасцю. Яны ўяўляюць сабой маналітныя жалезабетонныя пліты, узмоцненыя арматурным каркасам.

    Усярэдзіне панэляў выкананы пустаты цыліндрычнай формы, якія праходзяць па ўсёй даўжыні пліт. Яны дазваляюць істотна знізіць вага вырабаў, а таксама павялічваюць супраціўляльнасць дэфармацыі пліт на залом. Такія панэлі бываюць рознай даўжыні і шырыні.

    Выраб жалезабетоннай пліты

    Зараз разгледзім, як выканаць безбалочное перакрыцце. Трэба сказаць, што жалезабетонныя бэлькі перакрыцця сваімі рукамі робяць вельмі рэдка.

    цэмент М400

    Матэрыялы і прылада

    Такім чынам, для ўзвядзення канструкцыі трэба падрыхтаваць наступныя матэрыялы і інвентар:

    • Сталёвую арматуру;
    • Цэмент маркі не ніжэй М400;
    • пясок;
    • Друз або жвір;
    • Зварачны апарат;
    • Дошкі, брус;
    • бетонамяшалка;
    • Розны электраінструмент.
    Схема прылады бетоннай пліты

    Выраб апалубкі і каркаса

    У першую чаргу неабходна выканаць сваімі рукамі апалубку. Для дна пліты можна выкарыстоўваць фанерныя шчыты таўшчынёй не менш за 2 см, узмоцненыя брускамі, альбо дашчаныя шчыты таўшчынёй 4-5 гл.

    Для бакавых сценак падыдуць звычайныя дошкі таўшчынёй 2-3 см, можна, вядома, выкарыстоўваць і фанеру, але яе кошт вышэй.

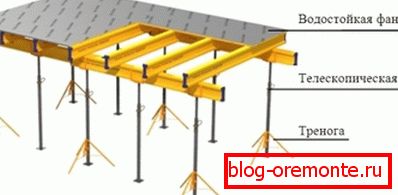

    Схема прылады апалубкі

    Зборка апалубкі выконваецца ў наступным парадку:

    • У першую чаргу ўкладваюцца шчыты дна. Для іх мантажу варта выкарыстоўваць апоры і папярочныя бэлькі.
    • Затым ўсталёўваюцца бакавіны.
    • Унутраная частка апалубкі пакрываецца руберойдам. Для гэтых мэтаў таксама можна выкарыстоўваць сінтэтычную плёнку.
    • Наступным крокам з'яўляецца зборка каркаса, які павінен размяшчацца на адлегласці 2-3 гл ад дна апалубкі. Для гэтага можна выкарыстоўваць спецыяльныя ўкладышы, альбо выкарыстоўваць брускі. Дыяметр арматуры павінен быць не менш за 10-12 мм, а памер вочка сеткі 150Х150 або 200х200 мм. Таўшчыня каркаса разлічваецца такім чынам, каб ахоўны пласт раствора складаў не менш за 2 см знізу і зверху. Г.зн. яго таўшчыня павінна быць танчэй таўшчыні пліты на 4 см.

    Савет! Пры выкананні каркаса не рэкамендуецца сутыкоўваць арматуру па даўжыні, так як гэта адаб'ецца на яго трываласці.

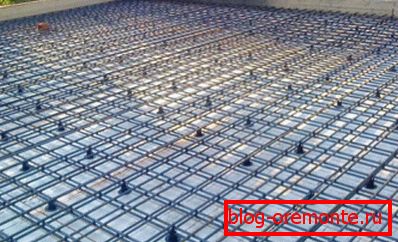

    металічны каркас

    заліванне

    Для залівання пліты, варта выканаць раствор у такой прапорцыі:

    • Адна частка цэменту М400;
    • Дзве часткі пяску;
    • Чатыры часткі жвіру або друзу для бетону дыяметрам фракцый не больш за 20 мм;
    • Вада да атрымання неабходнай кансістэнцыі.

    Заліванне выконваюць без перапынку, пачынаючы ад аднаго кута і заканчваючы процілеглым. Пры гэтым выконваецца шлягай раствора глыбінным вібратарам.

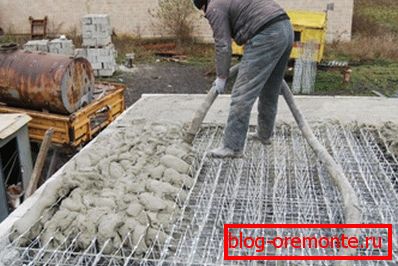

    На фота - заліванне апалубкі

    Пасля залівання, бетон абараняюць ад хуткага высыхання. Для гэтага яго хаваюць вільготнай мешкавінай і драўнянымі пілавіннем. Першыя 8-10 дзён паверхня перыядычна змочваюць.

    Праз 2-3 тыдні, пасля таго як раствор набярэ каля 80 адсоткаў сваёй трываласці, апалубку з бетону здымаюць. Аднак, эксплуатаваць пліты можна толькі праз 28 дзён.

    Савет! Пасля выканання пліты можа спатрэбіцца яе механічная апрацоўка. Больш эфектыўна за ўсё выконваць працэдуры алмазным інструментам. У прыватнасці, можа ажыццяўляцца рэзка жалезабетону алмазнымі коламі, шліфоўка алмазнымі кубкамі або алмазнай свідраванне адтулін у бетоне.

    Трэба сказаць, што ў некаторых выпадках можа запатрабавацца не ўзвядзенне пліты з нуля, а рамонт жалезабетонных перакрыццяў. Складаецца ён ва ўзмацненні канструкцыі дадатковымі элементамі ў выглядзе пліт, бэлек, абалонак і г.д. Працэдура гэта досыць складаная, таму займацца ёй павінны спецыялісты.

    выснову

    Як мы высветлілі, існуе мноства відаў бетонных перакрыццяў, якія прызначаны для розных выпадкаў. Таму ў кожным асобным выпадку трэба правільна падабраць тып конструкции.При прыватным жа будаўніцтве, можна выканаць жалезабетонныя перакрыцці сваімі рукамі, па тэхналогіі названай вышэй.

    З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
