Жалезабетонныя панэлі для сцен - поўны агляд відаў і

Сценавыя вонкавыя бетонныя і жалезабетонныя панэлі знайшлі самае шырокае прымяненне пры будынку дамоў, а таксама прамысловых і грамадскіх аб'ектаў. З'яўленне іх, больш за 50 гадоў таму, стала сапраўдным прарывам у будаўніцтве і дало магчымасць скараціць у некалькі разоў перыяд узвядзення будынкаў.

Тыпы ж / б панэляў

Жалезабетон - гэта маналіт з сталёвай арматуры і бетону. Узаемадзеянне дадзеных матэрыялаў з'яўляецца вельмі эфектыўным. Бетонны камень надзейна счапляецца з металам, добра абараняючы яго ад іржаўлення. Гэтыя кампаненты дапаўняюць адзін аднаго па стойкасці да розных нагрузак.

Якія атрымлівае канструкцыі маюць значную трываласць, і дапамагчы ў іх апрацоўцы можа толькі высокатэхналагічны інструмент. У апошні час стала запатрабаваным алмазнай свідраванне адтулін у бетоне.

Звярніце ўвагу! Аб'ём ЖБВ, у асноўным, займае танную сыравіну - жвір, друз, пясок. Таму кошт іх параўнальна невялікая.

Якія іх разнавіднасці існуюць

Па армавання ЖБВ дзеляцца на:

• напружаныя папярэдне вырабы;
• аналагі, армаваныя звычайным метадам.

Па шчыльнасці (ўдзельнай вазе) і марцы бетону:

• звышцяжкія бетонныя панэлі, шчыльнасць іх ад 2.5 т / м ?;
• цяжкія аналагі, з шчыльнасцю 1.8 / 2.5 т / м ?;
• лёгкія, іх удзельная вага да 1.8 т / м ?;
• звышлёгкія вырабы, іх шчыльнасць 0.7 т / м ?.

Па сваім будынку жалезабетонныя сценавыя панэлі дзеляцца на:

• маналітныя;
• пустотелые;
• вырабленыя з адной разнавіднасці раствора;
• вырабленыя з розных тыпаў сумесі.

ЖБВ могуць прызначацца:

• для жылых і грамадскіх пабудоў;
• для вытворчых аб'ектаў;
• для інжынерна-тэхнічных збудаванняў.

метады вытворчасці

Вытворчасць панэляў ажыццяўляецца на заводах жалезабетонных вырабаў рознымі метадамі.

1. Стэндавая тэхналогія прызначана для вырабу крупноразмерных вырабаў. Раствор заліваюць у нерухомыя формы. Асаблівыя агрэгаты: укладчыкі бетону і вібратары, па чарзе набліжаюцца да стэндаў і вырабляюць тэхналагічныя этапы.
2. Касетны метад - гэта мадыфікацыя папярэдняга спосабу. Панэлі вырабляюцца ў нерухомых касетах, якія складаюцца з некалькіх сталёвых адсекаў. У форму ставіцца каркас з арматуры, далей яна запаўняецца бетонам. Тэрмічная апрацоўка вырабляецца кантактна, скрозь сценкі касет.

Пасля прагрэву сценкі формаў здымаюцца, а панэлі вымаюцца маставым кранам. Дадзеным спосабам вырабляюцца плоскія вырабы: сценавыя канструкцыі і аналагі для перакрыццяў.

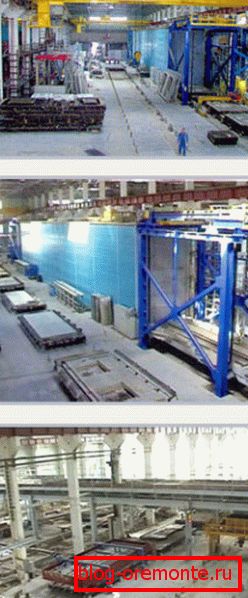

1. Пры струменева-агрэгатнай тэхналогіі формы для вырабаў перамяшчаюцца па ланцужку ад аднаго механізму да наступнага. Вільготная і тэрмічная апрацоўка ажыццяўляецца пастаянна.
2. Пры вибропрокатном метадзе ўвесь вытворчы цыкл адбываецца на адзінай ўсталёўцы паточнага прынцыпу дзеяння (Вибропрокатном постаці). Яна ўяўляе сабой канвеер, які складаецца з абароненай гумай сталі.

Стужка яго перамяшчаецца па тэхналагічных пастам. На іх адбываецца: ўстаноўка каркаса з арматуры, заліванне бетону, яго ўшчыльненне вібрацыяй і тэрмічная апрацоўка. Інструкцыя рэкамендуе такім спосабам вырабляць панэлі перагародак і перакрыццяў, а таксама знешнія сценавыя пліты з лёгкага бетону.

тэхнічныя патрабаванні

Да сценавым плітах дзяржаўныя стандарты прад'яўляюць самыя строгія патрабаванні.

1. Дакладнасць нарматыўных памераў, а таксама геаметрычнай формы.
2. Аптымальнасць канструкцыі злучэнняў і вузлоў.
3. Дакладнае размяшчэнне закладных.
4. Адпаведнасць тыпаразмеру і масы ЖБВ магчымасцям транспартных і грузапад'ёмных машын.

Звярніце ўвагу! Дом з жалезабетонных панэляў павінен будавацца з вырабаў, габарыты якіх ляжаць у межах адхіленняў і допускаў. Яны вызначаюцца Госцем №130 / 15.4 / 84.

1. Памеры закладных у іх павінны адпавядаць нарматыўным значэнняў, хібнасць не павінна перавышаць 0.5 см.
2. Дапушчальна восевы зрушэнне закладных не болей за 1 см.
3. Гэтыя элементы павінны размяшчацца западліцо з плоскасцю панэляў альбо вышэй за яе - не болей, чым на 0.3 см.

Больш падрабязна пра сценавых плітах

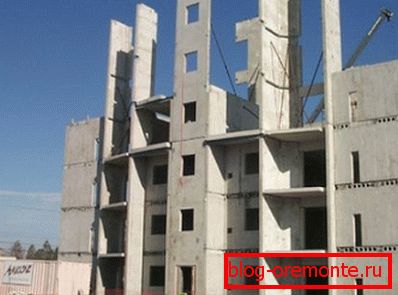

Буйныя сценавыя пліты былі распрацаваны, каб паскорыць тэмпы будаўніцтва. Напрыклад, катэдж з жалезабетонных панэляў можа быць пабудаваны ўсяго за 2 тыдні.

dostoinstva зубоў

Папулярнасць ж / б панэляў у масавым будаўніцтве, акрамя высокіх тэмпаў работ, вытлумачальная і іншымі іх перавагамі:

• высокай трываласцю;
• добрай апорнай здольнасцю;
• прымальным узроўнем цеплаізаляцыі;
• 100% вогнеўстойлівасцю;
• устойлівасцю да перападаў тэмператур;
• даўгавечнасцю эксплуатацыі.

Тыпы панэльнага будаўніцтва

Панэльнае будаўніцтва можа быць каркасным і бескаркаснай.

Залежыць гэта ад таго, якія сценавыя пліты прымяняюцца: агароджваюць і апорныя альбо толькі агароджваюць.

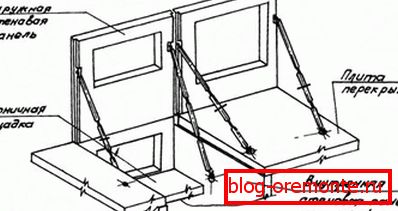

1. У пабудовах бескаркаснай тыпу нагрузку перакрыццяў нясуць самі панэлі сцен.
2. У каркасных аналогах апорныя функцыі выконваюць каркасы. Сценавыя пліты служаць для занавання, агароджы, гука- і цеплаізаляцыі.

Заводы вырабляюць панэлі, як для знешніх, так і ўнутраных сцен.

1. Вонкавыя пліты па будынку дзеляцца на тры катэгорыі: аднаслаёвыя, вырабленыя з ячэістага небудзь лёгкага бетону і складаюцца з двух, трох слаёў. Апошнія вырабляюцца з цяжкіх тыпаў бетону і ўцяпляльніка.
2. Звонку канструкцыі пакрываюцца фасаднай керамічнай пліткай, дэкаратыўным растворам, атмасфератрываласць фарбамі і пр. Унутраны бок пліт падраўноўваюць і рыхтуецца для аздаблення.
3. Вышыня сценавых ж / б панэляў роўная вышыні аднаго паверху. Шырыня іх распасціраецца на 1/2 пакоя (300/720 см), таўшчыня можа быць 20/50 гл. Памеры жалезабетонных сценавых панэляў для перагародак адпавядаюць габарытах памяшканняў. Таўшчыня іх 3/16 см.

Класіфікацыя пліт для сцен

Ёсць розныя дзялення панэляў на катэгорыі, зыходзячы з прынцыпу, які ляжыць у аснове: тыпавыя асаблівасці, прызначэнне, будынак, склад матэрыялу.

канструкцыя пліт

Вырабляюцца панэлі дзеляцца на маналітныя і складовыя аналагі.

У сваю чаргу, слаістай вырабы могуць быць суцэльнымі альбо мець праслойкі з паветра.

1. Аднаслаёвыя аналагі вырабляюць з аднастайнага бетону, які мае нізкую цеплаправоднасць. Таўшчыня іх вонкавай частцы роўная 2/4 см. Унутры пліта дэкаруюць абліцоўваннем.
2. Двухслаёвыя пліты валодаюць суцэльным будынкам. Іх апорны пласт выраблены з армаванага бетоннага раствора. Гэта ўнутраная частка панэлі, якая дадаткова мае ролю параізаляцыі. Вонкавы цеплаахоўны пласт пакрыты цэментава-пяшчаным растворам.
3. Жалезабетонныя трохслаёвыя панэлі робяцца з двух пліт, злучаных між сабой звараным каркасам з арматуры. Між імі пракладзены уцяпляльнік.

Па апорнай здольнасці сценавыя пліты падзяляюцца на:

• саманясучай вырабы;
• апорныя аналагі.
• навясныя панэлі.

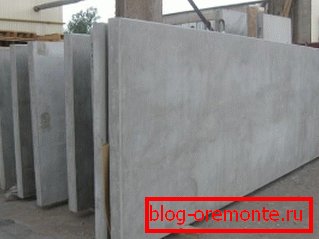

Панэлі для перагародак

1. Гэтыя буйнагабарытныя пліты маюць вышыню паверху і даўжыню да 600 см. Прызначаныя яны для ўзвядзення полносборных пабудоў.

Звярніце ўвагу! Для вытворчасці Перегородочные панэляў варта ўжываць які мае высокую трываласць звычайны альбо гіпсавы бетон. Матэрыял павінен валодаць добрай воданепранікальнасцю і марозаўстойлівасцю.

1. Такія пліты умацоўваюцца жалезнай драцяной сеткай альбо прутамі з тэрмічнаму і механічна ўстойлівай сталі, класа А / III, АТ / IIIС. Усе стальныя дэталі вырабы павінны быць пакрытыя антыкаразійным грунтам.

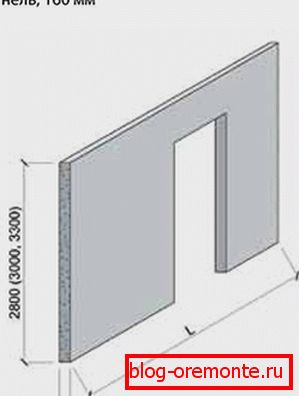

аднаслаёвыя пліты

1. Для вытворчасці аднаслаёвых панэляў сцен ўжываецца бетон, які мае аднастайнае будова і высокі ўзровень цеплаізаляцыі. Чары ўсяго - гэта лёгкі (ячэісты) матэрыял.
2. Вонкавы бок пліт пакрыта пластом абліцоўвання, таўшчынёй у 2/4 см, для іх абароны ад атмасферных уздзеянняў.
3. Як аздабленне ўнутранай частцы ўжываецца розная тынкоўка, плітка і інш.

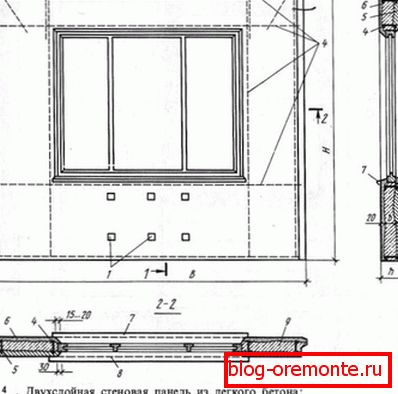

панэлі двухслаёвыя

1. Двухслаёвая разнавіднасць пліт, як правіла, мае суцэльную структуру. Першы апорны пласт робіцца з шчыльнага армаванага бетону. Іншы пласт - цеплаізаляцыйны.
2. Ён размешчаны з вонкавага боку і пакрыты цэментава-пяшчаным растворам.
3. Апорны пласт знаходзіцца ўсярэдзіне памяшканняў і адначасова служыць для параізаляцыі.

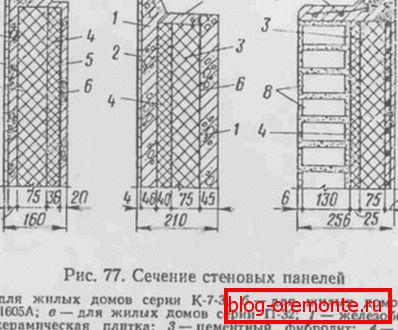

Трохслаёвы тып вырабаў

Больш за ўсё цяпер запатрабаваны жалезабетонныя трохслаёвыя сценавыя панэлі.

1. Асновай трохслаёвай пліты служыць вонкавая якая нясе бок, да яе прымацаваная арматурай ўнутраная панэль. Дзякуючы прамежку паміж імі паніжаюцца цеплавыя страты ў будынку.
2. Цеплаізалятарам ў такіх вырабах можа служыць мінеральная вата, фібраліт на аснове цэменту, пеносиликат, паліурэтана.
3. Трохслаёвыя пліты валодаюць тыпавымі памерамі і розныя па сваёй таўшчыні. Яна абіраецца праекціроўшчыкамі, зыходзячы з умоў клімату мясцовасці і цеплатэхнічных параметраў будынка.
4. Гэты від панэляў вырабляюць з лёгкай, але трывалай бетоннай сумесі небудзь цяжкіх відаў бетону, які мае клас не ніжэй Па-12.5.
5. Армуюць вырабы зварнымі сеткамі альбо аб'ёмнымі сталёвымі каркасамі. Усе металічныя дэталі пліт абараняюцца антыкаразійнымі грунтоўкамі.
6. Характарыстыкі трохслаёвых панэляў для сцен вызначаюцца нормамі Госцем №31310 / 2005 i Госцем №13015 / 2003.
7. У выпадку неабходнасці апрацоўкі пліт пры іх усталёўцы, ажыццяўляецца рэзка жалезабетону алмазнымі коламі.

памеры вырабаў

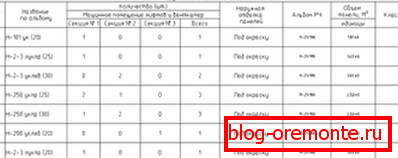

1. Галоўны крытэр выбару сценавых пліт сваімі рукамі - гэта іх памеры. Яны павінны быць паказаны ў праекце будынка, з улікам яго канструктыўных схем і папавярховых планаў.
2. Габарыты і таўшчыня, велічыня і лік праёмаў, тэхнічныя характарыстыкі панэляў вызначаюцца, зыходзячы з праекта.
3. Тыпавыя памеры пліт для жылых дамоў: вышыня роўная аднаму паверсе, шырыня роўная адной-двух пакоях. Вонкавыя панэлі маюць дзвярныя і аконныя праёмы. Пліты для перагародак суцэльныя альбо маюць дзвярныя праёмы.
4. Панэлі для прамысловых аб'ектаў маюць даўжыню 6 метраў, 9 і 12.

Звярніце ўвагу! Таўшчыню сценавых пліт варта выбіраць, зыходзячы з умоў клімату ў вашым рэгіёне. Таксама маюць вялікае значэнне цеплатэхнічныя якасці ўжывальных будматэрыялаў. Вытворцы выпускаюць прадукцыю, якая мае таўшчыню 20/50 см

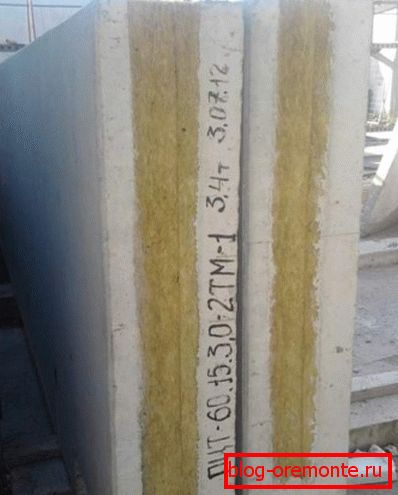

маркіроўка прадукцыі

Маркіруюцца панэлі літарамі і лічбамі праз працяжнік.

1. Першая група паказвае выгляд пліты і яе памеры: даўжыню, вышыню (у дэцыметрах), таўшчыню (у сантыметрах).
2. Наступны фрагмент вызначае клас і тып бетону: Л - лёгкі, Т - цяжкі, Я - ячэісты.
3. Трэцяя частка паведамляе пра дадатковыя якасцях прадукцыі.

напрыклад:

• сейсмічная ўстойлівасць больш за 7 балаў - З;
• марозаўстойлівасць ніжэй -40 градусаў - М;
• пранікальнасць: асоба нізкая - О, паніжаная - П, нармальная - Н.

У гэтую групу маркі ўваходзяць ўказанні на канструктыўныя ўласцівасці вырабаў:

• іх форма;
• канфігурацыя тарцоў;
• тып і размяшчэнне праёмаў, калі яны ёсць;
• форма штробах (калі яны прысутнічаюць) у прымыканне сумежных элементаў;
• тып і месцазнаходжанне выпускаў арматуры і закладных;
• наяўнасць арміруючай канструкцыі для паніжэння нагрузак, з прычыны нераўнамернасці дэфармацый падмурка.

Прывядзём прыклад маркіроўкі: ПСТ 598-300-20.

• ПСТ – панель стеновая трехслойная;

598 см - яе даўжыня;

300 см - яе вышыня;

20 см - яе шырыня.

выснову

Жалезабетонныя панэлі агароджаў, сцен і перакрыццяў з'яўляюцца неад'емнай часткай сучаснага масавага будаўніцтва. Выкарыстанне новых тэхналогій, матэрыялаў і канструктарскіх рашэнняў пры іх вырабе дае магчымасць аптымізацыі ўзвядзення будынкаў.

Калі вы пазнаёміцеся з відэа ў гэтым артыкуле, то атрымаеце яшчэ нямала карыснай інфармацыі.
