Жалезабетонныя латкі: характарыстыкі, разнавіднасці,

Жалезабетонны латок - гэта будаўнічы элемент завадской вытворчасці, выраблены з армаванага бетону і прызначаны для збудаванні розных тэхнічных канструкцый: камунікацыйных і водаправодных каналаў, жолабаў сістэм ліўневай каналізацыі, дрэнажных сістэм, цеплатрас і розных элементаў падземных і паверхневых камунікацый. Мы раскажам, якія існуюць віды і памеры жалезабетонных латкоў, якія іх характарыстыкі і вобласць прымянення.

Асноўныя характарыстыкі латкоў

Памеры і форма

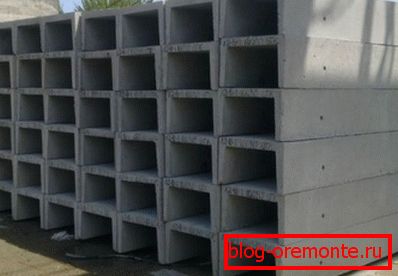

Каб разумець, што ўяўляюць сабой латкі з жалезабетону, варта разгледзець іх падрабязна. Калі не браць пад увагу нюансы, то можна сказаць, што дадзеныя вырабы маюць П-вобразнае папярочны перасек і нагадваюць жолабы.

Пры гэтым па-геаметрычнаму перасек можа быць як прастакутным, так і трапецападобным, трохкутным, эліптычных або парабалічнай. Для розных мэтаў выкарыстоўваюць тую ці іншую форму ў залежнасці ад пастаўленых задач, напрыклад, жалезабетонныя водопропускных латкі прастакутнага перасеку ўжываюць у дрэнажных сістэмах, а трохкутнага - для ліўневай каналізацыі ўздоўж аўтатрас.

Таксама да латкоў выпускаюць адмысловыя перакрыцця. Гэта жалезабетонныя або металічныя пліты, якія служаць для абароны камунікацый ад траплення непажаданых субстанцый і прадметаў, а таксама для перашкоды запарушванню дрэнажных каналаў і жолабаў водаадвядзення.

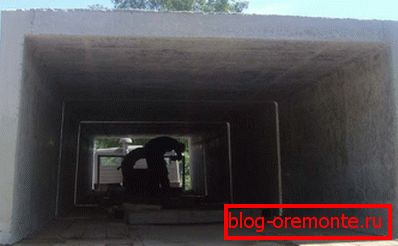

Памеры латкоў могуць быць рознымі. У залежнасці ад прызначэння і маркі вырабы могуць мяняцца іх даўжыня, шырыня, таўшчыня сценак, вышыня і, адпаведна, аб'ём. Даўжыня і шырыня могуць вагацца ад 25 - 50 см да трох-шасці метраў, вышыня - ад 6 да 160 см, вага - ад 25 кг да 3 і больш тон.

  Звярніце ўвагу! Згодна з ДАСТ на вытворчасць ЖБВ вырабы могуць мець як стандартныя памеры, так і больш рэдкія дробавыя велічыні. Таксама можа вар'іравацца спосаб мацавання латка да пад'ёмным трос або чалкам.

Склад і ўласцівасці

Як ужо было сказана, латкі вырабляюць з армаванага бетону. Па ДАСТ 23009-78 для вытворчасці дадзеных ЖБВ варта выкарыстоўваць цементобетонной на аснове портландцемента маркі М400 і вышэй. Бетон павінен быць цяжкім, шчыльным, вырабленым на шчыльных запаўняльніках і мець марку не ніжэй за М300.

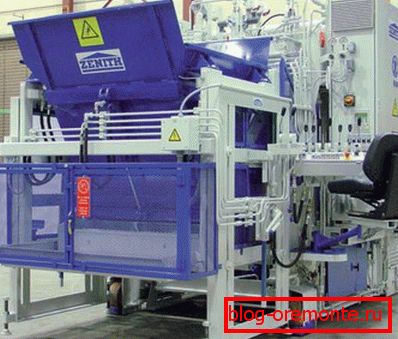

У працэсе вытворчасці выкарыстоўваюць тэхналогію ліцця пад ціскам ці вібрапрэсавання. Гэтыя спосабы дазваляюць стварыць матэрыял высокай трываласці, досыць дакладнай геаметрыі, добрай воданепранікальнасці і марозаўстойлівасці, так як ўшчыльненне бетону значна павышае яго якасць.

У якасці арматуры выкарыстоўваюць сталь класа АI - АIII, а таксама Вр-I, прычым дыяметр папярочнага перасеку варта браць не менш за 6 мм пры падоўжным і не менш за 5 мм пры папярочным армаванні. Вытворчасць латкоў рэгламентавана нарматыўнымі дакументамі, асноўным з якіх з'яўляецца ДАСТ 21509-85, выраб сваімі рукамі інструкцыя не прадугледжвае.

  Звярніце ўвагу! Ужывальныя матэрыялы і тэхналогіі дазваляюць называць дадзеныя вырабы высокатрывалымі, воданепранікальнымі і марозаўстойлівымі элементамі інжынерных сетак, гідратэхнічных і будаўнічых збудаванняў.

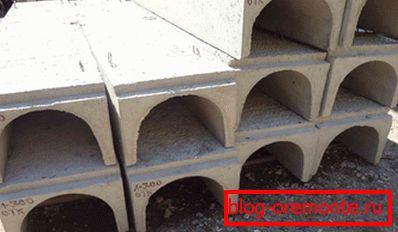

Разнавіднасці і прызначэнне

Для пачатку варта сказаць, што ЖБЛ дзеляць на тры асноўныя групы:

1. Водаадводныя бетонныя латкі. Выкарыстоўваюцца для збудаванні дрэнажных, каналізацыйных і коллекторных сістэм, а таксама для мантажу розных элементаў гідратэхнічных збудаванняў і сістэм адвядзення вады ад транспартных шляхоў;
2. кабельныя латкі. Прызначаныя для мантажу кабельных каналаў, пракладкі інжынерных камунікацый, абароны шын і розных электратэхнічных, камунікацыйных, інфармацыйных сетак і каналаў сувязі;
3. Бетонныя латкі для цеплатрас. Выкарыстоўваюцца для абароны труб з парай і гарачай вадой ад кантакту з талымі і падземнымі водамі, ападкавымі патокамі, грунтам і агрэсіўнымі хімікатамі. Адрозніваюцца падвышанай трываласцю і ўстойлівасцю да разбураюць уздзеянняў асяроддзя.

Акрамя таго, існуе класіфікацыя па прызначэнні:

• аўтадарожныя. Служаць для збору і адвядзенні вады ад аўтамабільных трас, пешаходных тратуараў, гарадскіх праезных частак і аўтастаянак;
• чыгуначныя. Бываюць межпутевые і междушпальные (МПЛ і МШЛ), прызначаныя для дрэнажу вады з чыгуначных шляхоў;
• дрэнажныя. Выкарыстоўваюцца ў будаўніцтве ліўневых каналізацый, а таксама для адвядзення вады ад падмуркаў і цокаляў будынкаў, перадачы і скіду яе ў адведзеныя для гэтага зоны;
• водаадводныя. Служаць для адвядзення вады ад прысядзібных і фермерскіх участкаў, арганізацыі збору і адводу ліўневай і адталай вады, скіду вод з насыпаў, схілаў, мастоў і г.д. Тут сустракаецца асобны тып - тэлескапічныя латкі, якія выкарыстоўваюць для адвядзення вадкасці з насыпаў і схілаў, у тым ліку на аўтадарогах і трасах;

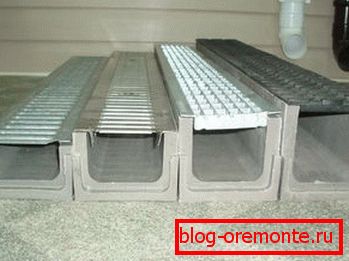

• дажджавыя. Маюць невялікія памеры і выкарыстоўваюцца для збудаванні жолабаў для збору вады на участках, вакол дамоў, уздоўж дарог і вуліц, тратуараў і г.д. З'яўляюцца неад'емнай часткай ліўневых каналізацый і сістэм добраўпарадкавання тэрыторый;

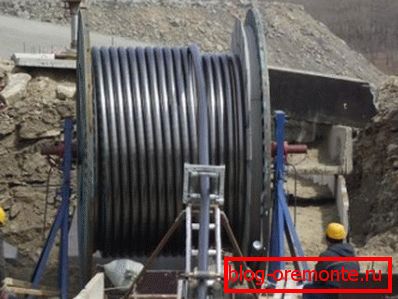

• кабельныя. Як ужо гаварылася, прымяняюцца для мантажу інжынерных сетак;

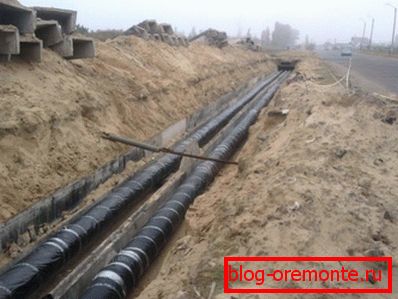

• Теплотрассные. Абараняюць трубы ад карозіі, ціску глебы, зрушэнняў грунту, а таксама ад кантакту з навакольным асяроддзем і страт цяпла.

Кошт вырабаў залежыць ад іх памераў, прызначэння, тыпу і формы. Яна можа вагацца ад некалькіх соцень да некалькіх тысяч рублёў за штуку.

  Звярніце ўвагу! Для зручнасці выпускаюць доборные элементы, якія прызначаны для падбору даўжыні канала, інакш спатрэбіцца рэзка жалезабетону алмазнымі коламі. Таксама дэталі могуць мець розныя тэхналагічныя адтуліны ў сценках або дне, што дазваляе не выкарыстоўваць алмазнай свідраванне адтулін у бетоне падчас мантажных работ.

выснову

Водопропускных жалезабетонныя латкі і кабельныя вырабы - гэта незаменныя элементы сістэм водаадвядзення і дрэнажу, ліўневай і вулічнай каналізацыі, сістэм падачы гарачай вады і інжынерных камунікацый. Прымяненне гэтых вырабаў скарачае выдаткі на будаўніцтва пералічаных аб'ектаў і паскарае іх мантаж.

Відэа ў гэтым артыкуле дапаможа вам лепш разабрацца ў асаблівасцях ЖБЛ.
