Жалезабетонныя кабельныя латкі: выкарыстоўваем для пракладкі

Жалезабетонны кабельны латок ўяўляе сабой канструкцыю, якая ўжываецца досыць шырока. Звычайна падобныя вырабы выкарыстоўваюцца па прамым прызначэнні - для пракладкі электраправодкі і кабеляў сувязі, але ў некаторых выпадках у іх размяшчаюць і трубы малога дыяметра.

У артыкуле мы распавядзем аб асноўных разнавіднасцях жалезабетонных латкоў, а таксама канкрэтна спынімся на тых з іх, якія лепш за ўсё падыходзяць для вырашэння нашай задачы.

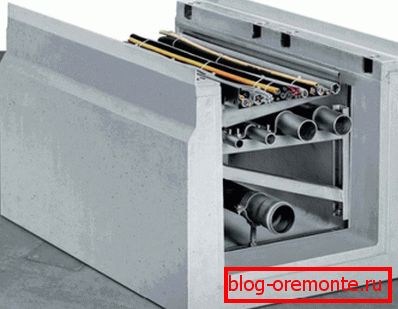

Каб абараніць праваднікі, выкарыстоўваюць канструкцыі з трывалага бетону

Асноўныя разнавіднасці лотковой вырабаў

Пры правядзенні будаўнічых работ, а таксама пры пракладцы дарог вельмі часта неабходна выдзяляць тэрыторыі, па якіх будуць праходзіць камунікацыі - драты, трубы і г.д. Пры гэтым важнай задачай з'яўляецца захаванне цэласнасці прокладываемых аб'ектаў, і таму для іх абароны выкарыстоўваюцца самыя розныя канструкцыі (даведайцеся тут, як бетанаваць ў мароз).

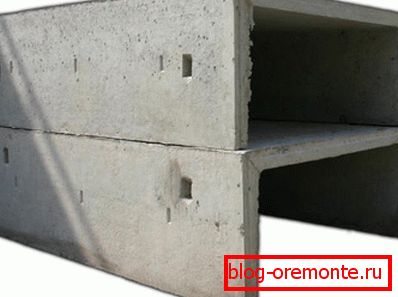

Элементы зборнага канала

Найбольш распаўсюджаным вырабам ў гэтым выпадку з'яўляецца жалезабетонны латок.

На сённяшні дзень у прамысловасці і будаўніцтве ўжываюцца такія разнавіднасці:

  • Вырабы для зборных каналаў. Адрозніваюцца найбольшымі габарытамі, прымяняюцца для збудаванні сістэм водаадвядзення і ліўневай каналізацыі. Для гэтых канструкцый характэрная высокая трываласць і ўстойлівасць да каразійных уздзеянняў.

Звярніце ўвагу! Пры куплі падобных вырабаў важна звяртаць увагу на такі параметр як кошт. Латкі, вырабленыя ў фабрычных умовах, каштуюць даражэй, аднак для іх вырабу выкарыстоўваецца больш якасны цяжкі бетон, акрамя таго, яны значна лепш спалучаюцца адзін з адным за кошт дакладных памераў.

  • тэлескапічныя канструкцыі. Ўяўляюць сабой трапецападобныя вырабы, якія ўсталёўваюцца серыямі па некалькі штук на ўзбочынах дарог для забеспячэння максімальна эфектыўнага водаадвядзення. Для матэрыялу характэрна нізкае водапаглынанне, што істотна павялічвае тэрмін службы латкоў дадзенага тыпу.

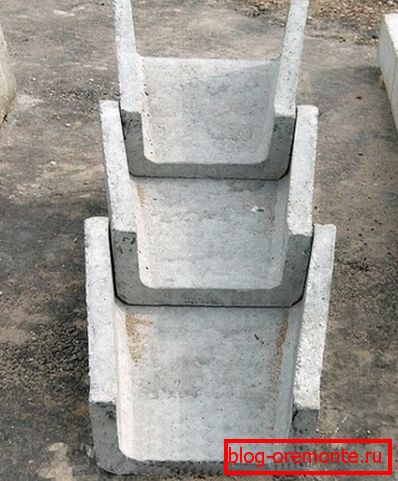

Фота тэлескапічнай канструкцыі
  • водопропускных жолабы. Мантуюцца для эфектыўнага водаадвода уздоўж абзы асфальтавага пакрыцця. Звычайна іх усталёўваюць з ухілам, каб не перашкаджаць руху сцёку. Для вытворчасці ўжываецца методыка преднапряжения арматуры і высокатэмпературнай сушкі, што істотна паляпшае механічныя параметры.

Большасць разнавіднасцяў, пералічаных вышэй, выкарыстоўваюцца выключна прафесійнымі будаўнікамі. А вось наземныя і падземныя палукашка для кабельнай прадукцыі можна ўсталёўваць і сваімі рукамі. Яны адрозніваюцца меншымі габарытамі у параўнанні з водопропускных латкамі, але ў той жа час не саступаюць ім па трываласці.

У наступным раздзеле мы падрабязна разгледзім гэты тып жалезабетонных вырабаў.

Каналы для кабеляў

Канструкцыя і тыпапамеры

Жолабы для мантажу праводкі вырабляюцца ў форме адкрытых ёмістасцяў П-вобразнай формы.

Для іх вырабу выкарыстоўваецца:

  • Бетон марак В15, В20 або В25.
  • Сталёвае армаванне класа А1 або А2.

Дадзеныя вырабы здольныя вытрымліваць значныя перапады тэмпературы дзякуючы таму, што пры іх вырабе ў склад раствора дадаюць кампаненты, якія перашкаджаюць парэпання.

Сам латок і вечка

Як правіла, пры мантажы камунікацыйных каналаў выкарыстоўваюцца цэлыя вырабы, балазе ў асартыменце большасці вытворцаў ёсць значная колькасць доборных элементаў.

Памеры кабельных жалезабетонных латкоў, якія выкарыстоўваюцца часцей за ўсё, прыводзяцца ў табліцы ніжэй:

Найменне Маса, кг Даўжыня, мм Шырыня, мм Вышыня, мм
LK3 270 1990 1100 150
LK4 220 1990 850 150
LK5 170 1990 600 150
УБК1А 275 1990 1000 160
UBK2A 175 1990 500 160
L 20-5 125 1990 500 160
L 20-10 275 1990 1000 160

Аднак у некаторых сітуацыях ўзнікае неабходнасць падганяння вырабы пад канкрэтны памер. Пры гэтым выкарыстоўваецца рэзка жалезабетону алмазнымі коламі, паколькі матэрыял жолабы адрозніваецца высокай трываласцю, і спробы яго апрацоўкі іншымі інструментамі прыводзяць да іх хуткага зносу.

Асаблівасці выкарыстання

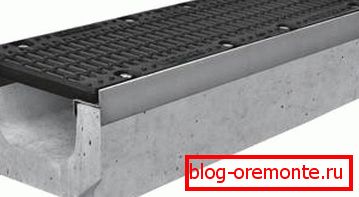

Мадэль з палімернай вечкам

Як вынікае з назвы, інструкцыя рэкамендуе ўжываць падобныя вырабы для наземнай пракладкі камунікацыйных правадоў.

Гэта забяспечвае наступныя перавагі:

  • Кабелі знаходзяцца ў корпусе, надзейна абараняе іх ад пашкоджанняў як з прычыны механічных ўздзеяння, так і з прычыны ўплыву пагодных фактараў.

Звярніце ўвагу! Канструкцыя корпуса не прадугледжвае наяўнасць запорных элементаў, таму рызыка крадзяжу застаецца. Менавіта з гэтай прычыны вонкавая ўстаноўка жолабаў апраўданая толькі ў межах ахоўных тэрыторый.

  • Пры неабходнасці доступу да праваднікам дастаткова проста адкрыць жолаб. Вядома, пліты самі па сабе вельмі цяжкія, але ўсё роўна гэта будзе куды менш затратным, чым у выпадку з размяшчэннем правадоў у траншэі, засыпанай зямлёй.
  • Нарэшце, на участках са складанымі грунтамі (вечная мерзлата, плывун, каменны маналіт) гэта адзіны варыянт размяшчэння кабеляў.

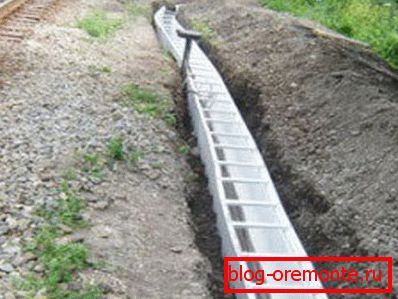

Заглыбленне ў грунт

Аднак у некаторых выпадках вырабляецца заглыбленне падобных канструкцый у грунт.

Пры гэтым мы атрымліваем такія перавагі:

  • Па-першае, усе камунікацыі знаходзяцца ў адносна сухім прасторы без кантакту з глебавай вільгаццю. Гэта дазваляе эканоміць за кошт выкарыстання кабеляў з меншым класам вільгацеахову.
  • Па-другое, палягчаецца злучэнне некалькіх кабельных магістраляў. Для ўстановы дадатковага драты ў латок выкарыстоўваецца алмазнае свідраванне адтулін у бетоне.

Звярніце ўвагу! Прасвідраваныя адтуліны, праз якія прапускаюць провад, варта старанна герметызаваць.

  • Нарэшце, пры правільнай арганізацыі ўнутранай прасторы (падзел правадоў па напрузе і прызначэнню з дапамогай перагародак і сістэм насценнага мацавання) істотна спрашчаецца сартаванне. Пагадзіцеся, куды прасцей зняць вечка з бетоннай латка і шукаць патрэбны кабель, чым раскопваць яму, рызыкуючы перасекчы правадыр лапатай або каўшом экскаватара.
Схемы размяшчэння правадыроў у паражніны жолабы

У прынцыпе, абодва варыянты ўстаноўкі з'яўляюцца дапушчальнымі і актыўна ўжываюцца ў сучасным будаўніцтве.

выснову

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Відэа ў гэтым артыкуле змяшчае дадатковую інфармацыю аб дадзеных вырабах.
