Жалезабетонныя фермы - памеры, разлік і вытворчасць

Заканчэнне працэсу ўзвядзення дома вянчае ўстаноўка даху. Гэты элемент з'яўляецца асноватворным для бяспекі будынка, а таксама напрамую ўплывае на камфорт яго эксплуатацыі. У якасці апорных элементаў даху могуць выкарыстоўвацца кроквенныя і жалезабетонныя фермы 18 м, пры дапамозе якіх ажыццяўляецца пераразмеркаванне асноўнага і дадатковага вагі на сцены будынка.

На фота - фермы з ж / б

асаблівасці разліку

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Найбольш доўга і надзейна эксплуатуюцца элементы, выкананыя з жалезабетону. Аднак складанасць мантажу ў сукупнасці з вялікім выніковым вагой абмяжоўвае выкарыстання такога выгляду крокваў. Яны часцей за ўсё выкарыстоўваюцца ў незвычайных выпадках, калі, да прыкладу, неабходна зрабіць аднапавярховы будынак вялікай плошчы.

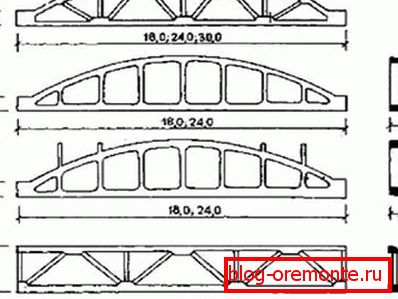

Жалезабетонныя кроквенныя фермы рознага метражу

Пры разліку не ўсё так лёгка, як можа здацца на першы погляд. Таму для яго ажыццяўлення неабходным з'яўляецца пэўны багаж ведаў. У дадзеным выпадку выкарыстоўваецца ДАСТ 20213 89 на фермы, вырабленыя з жалезабетону.

Рада: вельмі важна не ўпусціць ні адзінага фактару, які можа аказаць прамое альбо ўскоснае ўплыў на выніковыя трывальныя якасці.

Менавіта таму падобныя разлікі павінны праводзіцца яшчэ на этапе праектавання добра азнаямлення з дадзенай сферай людзьмі. Тут важная кожная дэталь - ад выбару самога варыянту канструкцыі крокваў да выбару невялікіх злучальных элементаў.

У разліках неабходна абавязкова ўлічваць тры фактары:

  1. Агульную масу канструкцыі, якая ўключае ў сябе вага дахавага пакрыцця і вага кроквеннай сістэмы.
  2. Вага нагрузак, якія могуць дадаткова узнікаць у працэсе эксплуатацыі (снег, вецер і да т.п.).
  3. Вага перыядычных нагрузак (розныя кліматычныя з'явы ці ж выпадковыя фактары).

Лімітавая дакладнасць падчас разлікаў дапаможа не толькі зэканоміць агульны каштарыс, але і зробіць аб'ект максімальна абароненым ад разнастайных разбурэнняў.

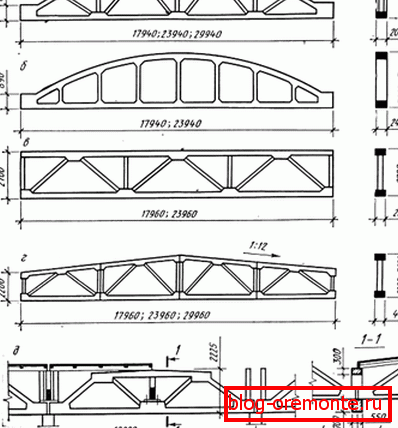

Ж / б фермы з паралельнымі паясамі

Інструкцыя патрабуе для вырабу ферм з жалезабетону ўжываць высокадакладнае абсталяванне, якое здольнае выконваць працу з мінімальнымі хібнасцямі. Пры мантажы крокваў асабліва важна надзейна змацаваць ўсе элементы, каб ўстойлівасць аб'екта не была зніжана.

Кроквенныя фермы з жалезабетону

Такія канструкцыі могуць істотна адрознівацца па вонкавым выглядзе, зыходзячы з сваіх параметраў, у тым ліку, якім карыстаецца матэрыялу пакрыцця і спосабам іх опирания. З іх дапамогай можна ўзводзіць збудаванні з вялізнымі пралётамі (больш за 24 м). Акрамя таго, дах пры гэтым можа быць скатной ці ж малоуклонной, а на пакрыцці збудаванняў могуць выкарыстоўвацца ліхтары.

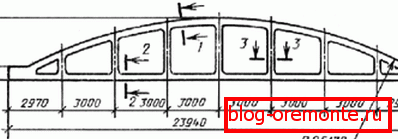

Кроквенная жалезабетонная ферма 24 метры

Савет: выкарыстоўвайце падобныя ж / б фермы пры ўзвядзенні складоў і іншых памяшканняў прамысловага тыпу.

Асноўныя перавагі падобных канструкцый:

  • высокія трывальныя якасці;
  • добрая калянасць;
  • ўстойлівасць да ўздзеяння нізкіх тэмператур;
  • ўстойлівасць да ўздзеяння агрэсіўных асяроддзяў;
  • пажарабяспека.
шкілет збудаванні

Выраб бетонных элементаў апорных канструкцый

Для вытворчасці ж / б ферм выкарыстоўваецца бетон канструкцыйнага тыпу (лёгкі або цяжкі), часцей за ўсё аглопорибетон альбо керамзітабетон. Сам працэс вырабу ажыццяўляецца ў стэндах-камерах, якія маюць адзін або некалькі ярусаў, на якіх мантуюцца сталёвыя формы з паравой кашуляй.

Для стварэння стоек і раскосаў, закладываемых пры армаванні, выкарыстоўваюцца вібрастол з адмысловымі касетнымі формамі.

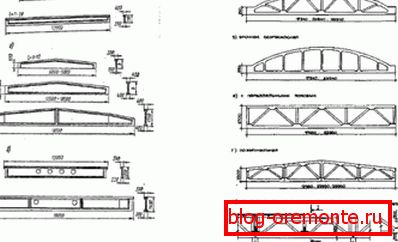

На фота - жалезабетонныя бэлькі і ж / б фермы

У якасці верхняга паясы пры армаванні часцей за ўсё выкарыстоўваюцца звычайныя стрыжні, а вось ніжнія пояса абсталёўваюцца высокатрывалай дротам, O 5 мм, якая збіраецца ў струнопакеты. Для нацяжэння апошніх неабходна выкарыстанне гідрадамкратамі, пасля чаго туды дадаецца бетонная сумесь.

Праз 2-3 гадзіны выраб накіроўваецца ў цэх тэрмаапрацоўкі. На кожным працэсе вырабу ажыццяўляецца кантроль над якасцю загадзя напружаных вырабаў.

працэс маркіроўкі

Для маркіроўкі такога матэрыялу выкарыстоўваюцца літары і лічбы, напісаныя праз злучок.

Літарамі абазначаюць памер і тып нарыхтоўкі, а лічбы адлюстроўваюць, у тым ліку:

  • дадатковыя звесткі;
  • апорную здольнасць;
  • марку выкарыстоўванага бетону.

Пры дапамозе літар адлюстроўваецца і такая характарыстыка бетону, як пранікальнасць, якая паказвае, наколькі канструкцыя прыстасаваная да эксплуатацыі пры агрэсіўных умовах:

  • літара «П» пазначае паніжаную прыстасаванасць;
  • пры дапамозе літары «Н» адлюстроўваецца нармальная прыстасаванасць;
  • вырабы, якія могуць вытрымаць 8-бальныя сейсмалагічныя з'явы, абазначаюцца літарамі «З».

Канструкцыйныя асаблівасці ж / бетонных кроквенных фермаў

Ферма выступае ў якасці шкілета, які адлюстроўвае тое, якімі абрысамі будзе валодаць дах. Для таго каб каркас адрозніваўся калянасцю, трываласцю і ўстойлівасцю, ён павінен быць выкананы з ужываннем вялікай колькасці сталі і армаваных матэрыялаў, што значна ўскладняе яго схему. Толькі такая канструкцыя зможа забяспечыць захаванасць будынка нават пры экстрэмальных умовах надвор'я (даведайцеся тут, што лепш - газабетон або газасілікат).

Аднак усё роўна вытворцы спрабуюць усяляк знізіць вага падобнага «шкілета». Дасягаецца гэта, у першую чаргу, дзякуючы выкарыстанню бетонаў лёгкіх марак, што не аказвае ніякага ўплыву на агульную трываласць канструкцыі.

Традыцыйным кампанентам ўнутранай структуры ж / б ферм з'яўляецца высокатрывалая арматурная сталь, лёгка якая супрацьстаіць каразійнаму ўздзеяння. Дзякуючы гэтаму трапленне вільгаці ці ж моцныя маразы ніякім чынам не змогуць паўплываць на трываласць даху.

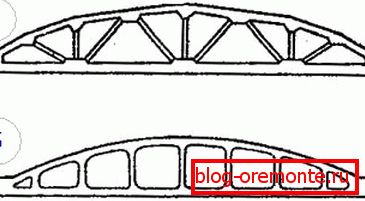

сегментныя и безраскосные конструкции

У якасці яе контуру выступаюць якія працуюць на выгіб два пояса, а вось стойкі і раскосы, якія адказваюць за восевы высілак, з'яўляюцца кратамі.

Існуе такія асноўныя віды падобных ферм:

  1. сегментныя, Для якіх характэрным з'яўляецца пояс абрысы і рашотка раскосного тыпу.
  2. Полигональные, Калі паясы размешчаны паралельна ці ж у форме трапецыі.
  3. арачныя bezraskosnye, Адрозныя жорсткімі вузламі.
  4. арачныя раскосные, Якія маюць верхні пояс з крывалінейнымі абрысамі, а таксама рэдкую краты.

Даволі часта полигональные фермы з роўнымі элементамі верхняга паясы замяняюць сегментныя. Такі спосаб з'яўляецца больш эканамічна абгрунтаваным.

Акрамя таго, існуе такая класіфікацыя ферм:

  • раскосыя.
  • bezraskosye.
  • тыпавыя.

Сфера прымянення розных тыпаў ферм

  1. Калі дах плануецца будавацца малоуклонной, найбольш аптымальным варыянтам будзе выкарыстанне безраскосных ферм, у верхнім поясе якіх устанаўліваюцца дадатковыя стойкі. Часцей за ўсё падобныя будынкі абсталёўваюцца вялікай колькасцю сістэм камунікацыі. Крок для іх складае 6 або 12 м.
  2. Калі ж будынак з'яўляецца однопролетным, і яго ацяпленне не плануецца, ідэальным варыянтам будзе выкарыстанне безраскосных канструкцый.
  3. Скатные даху абсталёўваюцца сегментным безраскосным альбо раскосыя каркасам.

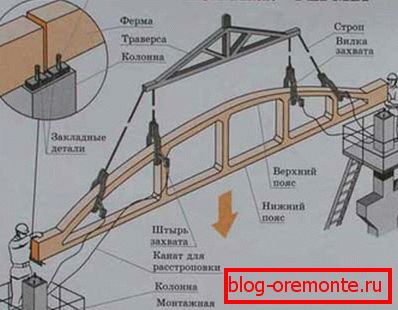

ўстаноўка канструкцыі

Пры перакрыцці аднапавярховых будынкаў з адным ці некалькімі пралётамі рулоннымі матэрыяламі, лепш за ўсё скарыстацца тыпавымі ЖБВ.

Такіх варыянтаў у цяперашні час існуе мноства, давайце спынімся на іх пазначэннях:

  • ФС - раскосные вырабы, які выкарыстоўваецца на скатных дахах;
  • ФБС - безраскосный тып ферм, які ўжываецца для скатных дахаў;
  • ФП - вырабы, якія выкарыстоўваюцца ў якасці плітнага пакрыцця, даўжыня якога аналагічная даўжыні пралёта;
  • ФПМ - выкарыстоўваецца на малоуклонных дахах без преднапряжений;
  • ФПН - для даху з малым ухілам і преднапряженными стойкамі;
  • ФБМ - безраскосные вырабы, якія выкарыстоўваюцца на малоуклонных скатных дахах;
  • ФПС - сустракаюцца на скатных дахах;
  • ФТ - фермы безраскосного тыпу з трохкутным абрысам.
Рэзка жалезабетону алмазнымі коламі з дапамогай УШМ

Нюансы пры ўсталёўцы

Перад мантажом падобных канструкцый неабходна максімальна дакладна разлічыць апорную здольнасць будынка. Мацаванне ажыццяўляецца да размешчаных на апорнай сцяне альбо калоне закладных дэталяў.

Рада: не варта пачынаць ўстаноўку, ня пераканаўшыся ў поўнай адпаведнасці якасці элементаў, а таксама іх памераў.

Акрамя таго, вам спатрэбяцца паслугі зваршчыка, які павінен будзе злучыць закладныя дэталі і апоры. Да першых прыварваюцца і металічныя прагоны, дзякуючы якім дасягаецца аптымальнае значэнне падоўжнай калянасці каркаса.

У залежнасці ад формы, жалезабетонная ферма можа быць:

  1. Сегментнай.
  2. Арачнай раскосной.
  3. Aročnoj bezraskosnoj.
  4. Полигональной.

Увесь працэс вырабу падобных канструкцый ажыццяўляецца ў адпаведнасці з ДАСТ на канструкцыі бетонныя або з ж / б.

Асноўнымі характарыстыкамі пры гэтым з'яўляюцца:

  • трываласць выкарыстоўванага бетону;
  • яго шчыльнасць;
  • рэакцыя на ўздзеянне нізкіх тэмператур;
  • дыяметр пласта, ахутвае арматуру;
  • выкарыстоўваная для армавання сталь і яе марка;
  • рэакцыя на каразійнае ўздзеянне.

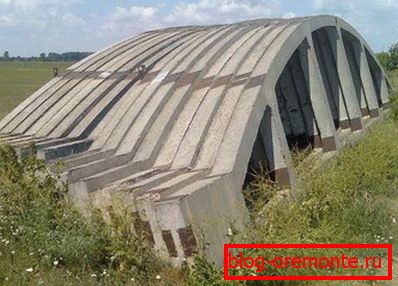

Кроквенныя гатовыя ЖБВ

Нягледзячы на ​​высокія паказчыкі трываласці і надзейнасці, падобныя канструкцыі рэдка можна сустрэць у прыватных дамах. Тлумачыцца гэта складанасцю ўстаноўкі і значнай масай атрыманай даху. А вось часцей за ўсё дадзеныя ЖБВ можна ўбачыць на будынках, пралёт якіх перавышае 18 м, а крок знаходзіцца ў межах 6-12 м.

Алмазнай свідраванне адтулін у бетоне спецыяльнай апаратурай

Калі ж пралёт менш за 18 м, больш выгадна будзе выкарыстоўваць бэлькі, аднак пры наяўнасці вялікага ліку камунікацый, якія размяшчаюцца ўнутры каркаса, лепш за ўсё зрабіць выбар на карысць жалезабетону. А вось пры распрацоўцы будынкаў, пралёты якіх перавышаюць 30 м, неабходна ўлічваць агульны вага даху, які будзе значным. Таму рацыянальна будзе разбіць іх на асобныя блокі, аднак, пры гэтым кошт работ істотна павышаецца.

Калі ж глядзець з пункту гледжання суадносін кошт / якасць, то найбольш аптымальнымі варыянтамі будуць сегментныя альбо арачныя. На падобных фермах змены намаганняў на паясах практычна не адбываецца, пры гэтым вышыня іх апоры невялікая, у выніку чаго дасягаецца мінімізацыя агульнай вагі канструкцыі, а таксама вышыні сцен.

Выраб ж / б ферм

Найбольш просты працэс вытворчасці ў арачнага безраскосного тыпу, вузлы у якога армуюцца вельмі проста. Ўсё атрыманае ўнутранае прастору можна запоўніць адводамі пад розныя сістэмы камунікацый. Часцей за ўсё выкарыстоўваюцца пры мантажы малоуклонных, плоскіх або жа скатных дахаў.

Для вытворчасці падобнага матэрыялу бярэцца бетон маркі В30-В60, які валодае высокімі трывальнымі характарыстыкамі. Ніжні яго пояс могуць складаць арматурныя канаты, высокатрывалая дрот альбо ж стрыжневая арматура.

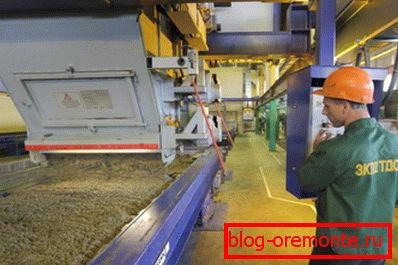

Лінія па вытворчасці ЖБВ

Акрамя таго, выкарыстоўваюцца і лёгкія драцяныя каркасы, якія прадухіляюць адукацыю расколін у працэсе эксплуатацыі. Каб ніжні пояс было зручна абціскаць, рэкамендуецца выкарыстоўваць даўжыню каркасаў менш за тры метры.

А вось для армавання элементаў рашоткі і верхняга паясы прымяняюцца зварныя арматурныя каркасы, якія ўсталёўваюцца па двое ў апорных вузлах. У выніку гэтага павялічваецца трываласць каркаса па нахільных сячэннях. Набор папярочных 6-10 мм стрыжняў, крок якіх 100 мм, складае зварной каркас, які выкарыстоўваецца для армавання прамежкавых вузлоў абодвух паясоў.

Для перавозкі ўжо гатовых канструкцый выкарыстоўваецца спецыяльна абсталяваная тэхніка, да прыкладу, фермовоз ФКП-16. З прычыны росту попыту на сталёвыя канструкцыі палегчанага тыпу, попыт на ЖБВ падае. Аднак згодна з супрацьпажарным патрабаванням лепшымі з'яўляюцца менавіта ж / б фермы.

выснову

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

Дадзеныя ЖБВ незаменныя пры ўзвядзенні будынкаў, якія патрабуюць шырокія пралёты. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
