Жалезабетонныя бэлькі: віды і магчымыя памеры

Жалезабетонныя бэлькі ДАСТ 28737-90 - поўны збор дакладных тэхнічных патрабаванняў да разгляданых вырабам. Прымяняюцца ж яны для ўмацавання формы канструкцыі і для павелічэння магчымасцяў яе выгінальных момантаў. У дадзеным артыкуле мы разгледзім разнавіднасці бэлек з жалезабетону і іх параметры.

Фота бэлек з жалезабетону

тэхнічнае апісанне

Інструкцыя вытворчасці гэтак трывалых бетонных вырабаў мяркуе выкарыстанне надзейнага армаванага каркаса і бетону не ніжэй трохсот маркі.

Савет: калі вырабляецца жалезабетонная бэлька сваімі рукамі, то рэкамендуецца ўжываць папярэдне напружаную канструкцыю з арматуры. Гэта дасць магчымасць павысіць эфектыўнасць ўспрымання папярочных сіл.

Жалезабетонная бэлька 6 м: армаваны каркас

Разлік жалезабетоннай бэлькі на прагін вырабляецца згодна з формулай прыведзенага у дапаможніку да СП 52-01-2003.

Савет: на ўвазе складанасці правядзення самастойных разлікаў рэкамендуецца скарыстацца для гэтай мэты дапамогай аднаго з он-лайн калькулятараў або адмысловай праграмы. Гэта дасць магчымасць выключыць памылку і справіцца з задачай значна хутчэй.

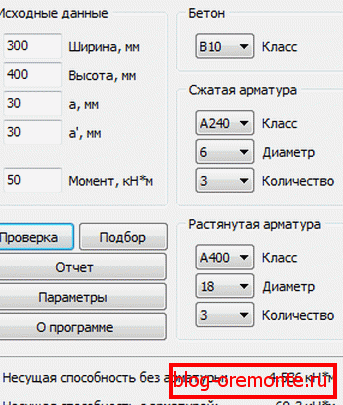

Прыклад прыдатнай праграмы, якая выконвае разлік жалезабетоннай канструкцыі

віды

Па відах ў першую чаргу разглядаюцца вырабы можна падзяліць па форме вытворчасці:

тып асаблівасці
зборныя Выкарыстоўваюць таўровага або прастакутны перасек, вырабляюцца на заводах
маналітныя Прымяняюцца як які складае кампанент маналітнай канструкцыі, вырабляюцца на будаўнічай пляцоўцы
Зборна-маналітныя Спалучаюць у сабе асаблівасці зборных і маналітных вырабаў
Зборна-маналітная жалезабетонная бэлька 18 м

Таксама бэлькі можна класіфікаваць у залежнасці ад сферы іх ужывання:

  1. Двутавровые. Кошт такіх вырабаў вельмі высокая, як і трывальныя паказчыкі. Яны шырока прымяняюцца пры ўзвядзенні прамысловых і буйнапанэльных пабудоў.

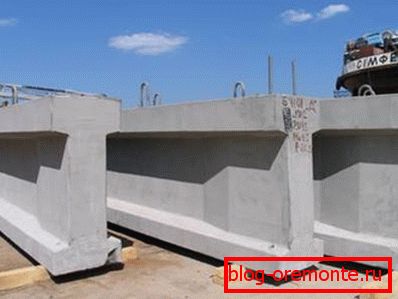

Двутаврового жалезабетонная бэлька 12 м
  1. Абвязвальны. Ўтвараюць перамычкі ў праёмах паміж масівамі сцен.
габарыты обвязочной балки
  1. Подкрановые. Як можна здагадацца з назвы, эксплуатуюцца для балансавання працы пад'ёмнага крана.

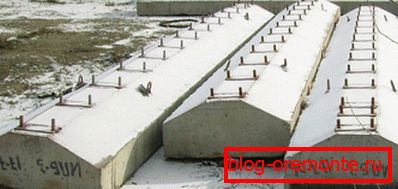

Подкрановые прадстаўнікі жалезабетонных вырабаў
  1. Кратаваныя. Маюць дастаткова вузкую скіраванасць і часцей за ўсё ўжываюцца пры ўзвядзенні эстакад.
Ўзор кратаваныя канструкцыі з жалезабетону
  1. Кроквенныя. Выкарыстоўваюцца, як правіла, для пакрыцця аднапавярховых пабудоў дахам.
Кроквенная бэлька ўдзельнічае ва ўладкаванні даху
  1. Падмуркавыя. Дазваляюць уладкаваць якасны і надзейны падмурак, як істужачны, так і маналітны.

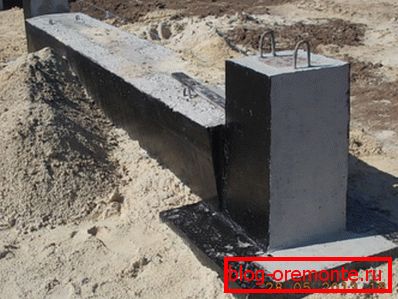

Падмуркавыя жалезабетоннае выраб

Як вы можаце бачыць, якія разглядаюцца элементы могуць практычна цалкам сфармаваць каркас будынка, пачынаючы ад яго заснавання, закапанага ў зямлю, і окачивая дахавай канструкцыяй. Гэта значна спрашчае будаўнічыя работы і гарантуе надзейнасць усёй пабудовы.

габарыты

Існуюць розныя памеры жалезабетонных бэлек, разлічаныя на самыя розныя выпадкі:

класіфікацыя Вага, кг Лінейныя памеры, см
130 116?30?15
220 148?30?20
3b 250 184?30?25
490 216?30?30
600 265?30?30
1200 278?60?30
1770 338?60?35
2880 425?60?45

выраб

Калі ваш будаўнічы аб'ект невялікі, то магчыма рацыянальна стварыць жалезабетонную бэльку самастойна.

Для гэтага паступаем наступным чынам:

  1. Выкладваем дно апалубкі для бетоннай вырабы з трывалага драўлянага шчыта.
  2. Затым фарміруем сценкі, Для якіх можна ўзяць больш тонкія дошкі.
  3. Простилаем з унутранага боку поліэтыленавую плёнку. Гэта дапаможа пасля лягчэй аддзяліць дрэва ад застылага бетону.
  4. Усталёўваем армаваныя пояса ў ніжняй і верхняй часткі канструкцыі.

Рада: дубцы паміж сабой рэкамендуецца звязваць мяккай дротам, а не прыварваюць адзін да аднаго зварачным апаратам. Зварка памяншае іх эластычнасць.

Выкарыстанне дроту для фіксацыі армаваных дубцоў
  1. Замешваюць раствор з цэменту, пяску і жвіру ў суадносінах 1: 2: 4 адпаведна. Вады дадаем у два разы менш за колькасць атрыманай сухой сумесі.

Савет: для ажыццяўлення замесу лепш за ўсё ўжыць бетонамяшалкі. Яна дазволіць дасягнуць патрабаванай аднастайнасці і паскорыць працэс.

Абсталяванне для замешвання бетону
  1. Запаўняем атрыманай сумессю падрыхтаваны аб'ём. Пры гэтым не варта расцягваць заліванне на некалькі этапаў у пазбяганне адукацыі халодных швоў.
  2. Бетон прабіваем сталёвым дубцом у некалькіх месцах і ажыццяўляем вібрапрэсавання, Каб выдаліць магчымыя паветраныя кішэні ўнутры раствора.
  3. Накрываем канструкцыю поліэтыленавай плёнкай і змочваем вадой да поўнага застывання, Якое адбудзецца праз чатыры тыдні. Пасля чаго здымаем апалубку і можам выкарыстоўваць бэльку па прызначэнні.

заключэнне

Бэлькі з жалезабетону значна палягчаюць і паскараюць пабудову будынка. З іх дапамогай можна выкласці падмурак, контуры сцен і падстава даху.

Яны валодаюць высокай трываласцю, якая гарантуе захаванне структуры пабудовы нават пры вельмі значных нагрузках. Шырокі асартымент памераў і формаў дазволіць з лёгкасцю падабраць выраб патрэбных вам габарытаў. Таксама магчыма іх ўласнаручнае выраб.

Гатовыя да эксплуатацыі бетонныя бэлькі

Відэа ў гэтым артыкуле прадаставіць вашай увазе наглядныя звесткі, якія тычацца дадзенай тэмы. Прымяненне жалезабетонных бэлек гарантуе высокую надзейнасць вашай пабудовы.
