Жалезабетонныя апоры лэп - асаблівасці і віды дадзенага тыпу
Гісторыя выкарыстання апор з бетону мае больш чым паўвекавую гісторыю, натуральна, сучасныя варыянты вельмі моцна адрозніваюцца ад першых вырабаў. Жалезабетонныя апоры ЛЭП вырабляюцца з захаваннем самых высокіх патрабаванняў бяспекі і даўгавечнасці. Можна з упэўненасцю сцвярджаць, што дадзены варыянт з'яўляецца самым распаўсюджаным у нашай краіне, каля паловы ўсіх канструкцый падобнага выгляду зроблены менавіта з бетону, і іх папулярнасць не змяншаецца і ў нашы дні.
Пералік асноўных вартасцяў і ўмоў выкарыстання
Натуральна, што папулярнасць дадзенага варыянту не выпадковая і абумоўлена цэлым шэрагам фактараў, якія мы і разгледзім больш падрабязна:
| нізкая цана | Самая нізкая кошт вытворчасці з усіх варыянтаў з'яўляецца адным з асноўных фактараў, так як элементаў патрабуецца вельмі шмат, і нават нязначная розніца прыводзіць да вялізных выдаткаў |
| уніфікацыя | Усе вырабы выпускаюцца па адзіным стандартам, і пры недахопе таго ці іншага варыянту не складзе працы знайсці такія ж нават у іншага вытворцы. Гэта не металічныя канструкцыі, якія часта робяцца па спецзаказе |
| даступнасць | Мноства заводаў па выпуску жалезабетонных вырабаў выпускаюць апоры, таму праблем з пошукам пастаўшчыка не ўзнікне |
| якасць | Тэхналогія вытворчасці адпрацавана дзесяцігоддзямі, таму ўсе характарыстыкі адпавядаюць патрабаванням нарматыўнай і тэхнічнай дакументацыі |
| даўгавечнасць | У адрозненне ад металу бетон не схільны карозіі і здольны паспяхова супрацьстаяць агрэсіўным уздзеянням на працягу доўгага перыяду часу. Тэрмін эксплуатацыі складае ад 40 да 70 гадоў, што з'яўляецца яшчэ адным пацвярджэннем якасці |
З недахопаў у першую чаргу варта вылучыць досыць вялікія выдаткі на транспарціроўку, але нават з іх улікам, кошт вельмі дэмакратычная.
Савет! Для разліку аптымальнага варыянту і канфігурацыі лепш звярнуцца да спецыялістаў, самастойна зрабіць праект без адпаведнай кваліфікацыі практычна немагчыма.
БНіП 2.01.07-85 рэгламентуе, у якіх кліматычных зонах дапускаецца выкарыстанне апор, і якім патрабаванням яны павінны адпавядаць. Бетонныя элементы выдатна спраўляюцца са сваімі функцыямі нават пры тэмпературы -55 градусаў і здольныя вытрымаць штуршкі да 9 балаў.
Вельмі важны працэс мантажу ліній, праводзіцца ён наступным чынам:
- Спачатку вырабляецца транспарціроўка канструкцый цалкам або з частак да месца іх ўстаноўкі.
- Далей элементы выкладваюцца ўздоўж будучай лініі праз пэўныя праектнай дакументацыяй прамежкі.
- Наступны этап -бурение адтулін або прылада катлаванаў. У месцах з нестабільнымі глебамі можа спатрэбіцца прылада мантажных пліт.
- Пры неабходнасці выкарыстання адцяжак на згаданай адлегласці размяшчаюцца анкерных пласціны, пліты або іншыя канструкцыі ў адпаведнасці з праектам.

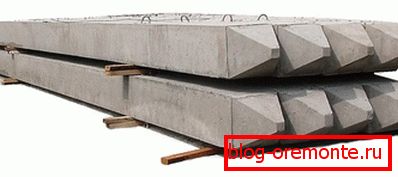

Не варта забываць! Калі трэба ўмацаванне стоек рыгелямі, то спатрэбіцца спецыяльная тэхніка для забівання дадзеных элементаў.

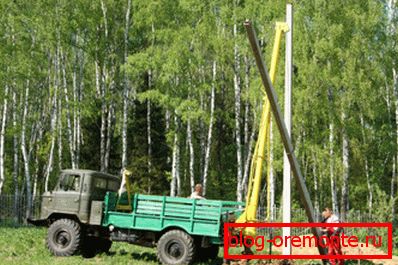

- Апошняя стадыя - зборка (пры неабходнасці) і ўздым элементаў з іх наступным мацаваннем. У залежнасці ад памеру і масы вырабаў можа прымяняцца самая розная тэхніка - ад невялікіх прылад, якія сумяшчаюць бурэнне і ўстаноўку бетонных слупоў, да вялікагрузных кранаў.
Па якіх прыкметах класіфікуюцца канструкцыі дадзенай групы
Як адзначалася вышэй, прадукцыя вырабляецца па уніфікаваным стандартам. Але існуе мноства класіфікацый, па якіх і ажыццяўляецца выбар тых ці іншых варыянтаў, менавіта гэты фактар мы і разгледзім у дадзеным раздзеле.
У залежнасці ад прызначэння
Як вядома, кожная жалезабетонная апора ЛЭП прызначана для выканання тых ці іншых функцый, натуральна, адрозніваюцца і канструктыўныя рашэнні:
- Прамежкавая апора - самы шырока распаўсюджаны і запатрабаваны элемент пры правядзенні работ. Выкарыстоўваецца на ўсіх прамых участках ліній электраперадач і разлічаны толькі для ўтрымання вагі драты і троса без дадатковага ўздзеяння гарызантальных высілкаў.
- Канцавы элемент выкарыстоўваецца ў канцы кожнай лініі. Асноўнае яго прызначэнне - кампенсацыя намаганні, якое стварае аднабаковы нацяжэнне правадоў і трасоў.
- Перакрыжаваная апора выкарыстоўваецца пры перасячэнні дзвюх ліній адзін з адным. Гэты элемент адрозніваецца падвышанай трываласцю і канструктыўнымі асаблівасцямі ў залежнасці ад спецыфікі выкарыстання.
- Для прылады адгалінаванняў вырабляюцца ответвительные апорныя элементы. Іх колькасць вызначаецца праектам.
- Кутні апорны элемент павінен супрацьстаяць суме бакавых нагрузак, якія ўзнікаюць на ўсіх паваротах. Канструкцыя залежыць ад кута павароту, часцей за ўсё выкарыстоўваюцца ўзмоцненыя сістэмы, гэта гарантуе трываласць нават пры самых высокіх нагрузках.
- Пераходныя элементы выкарыстоўваюцца пры пераадоленні розных перашкод натуральнага паходжання. Іх памер, канфігурацыя і іншыя характарыстыкі залежаць ад кожнага канкрэтнага выпадку і вызначаюцца яшчэ на стадыі праектавання. Для ўстаноўкі некаторых з іх можа спатрэбіцца спецыяльная інструкцыя.
У залежнасці ад канструкцыі і колькасці ланцугоў
Часцей за ўсё выкарыстоўваюцца наступныя варыянты канструкцый:
- Свободностоящая партальная апора з ўнутранымі сувязямі: У такой бетоннай канструкцыі трываласць дасягаецца за кошт злучэння двух стоек, дзякуючы чаму трываласць сістэмы нашмат вышэй.

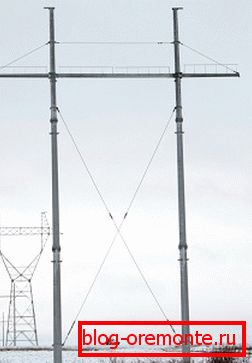

- Сістэмы партальнага тыпу з адцяжкамі: У гэтым выпадку калянасць дасягаецца за кошт нацяжэння і фіксацыі становішча кожнага элемента.

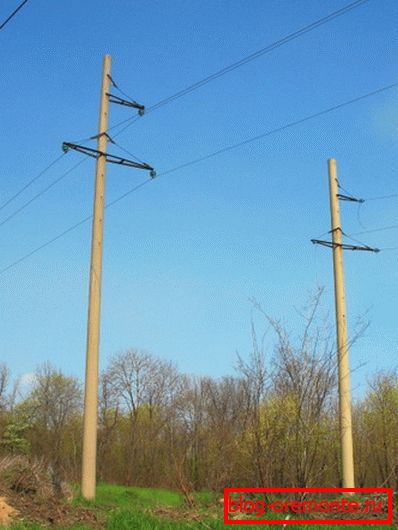

- Свободностоящие элементы з адной, дзвюма і іншым колькасцю стоек.
- Сістэмы з адцяжкамі з розным колькасцю стоек (У залежнасці ад асаблівасцяў лініі вызначаецца ў праекце).
Такі крытэр, як колькасць ланцугоў, досыць просты:
- Одноцепная.
- Двухцепная.
- Многоцепная.
Натуральна, выбар таго ці іншага варыянту і мантажныя работы праводзяцца адпаведнымі арганізацыямі, сваімі рукамі зрабіць гэта практычна немагчыма, ды і наўрад ці вы атрымаеце адпаведны дазвол.
выснову
Вядома, жалезабетонныя апоры ЛЭП часцей за ўсё выкарыстоўваюць арганізацыі, таму інфармацыя носіць азнаямленчы характар. Для атрымання больш дакладных звестак неабходна звярнуцца ў адпаведныя органы. Відэа ў гэтым артыкуле дапаможа зразумець некаторыя нюансы яшчэ лепш.
