Жалезабетонны рыгель - характарыстыкі і вытворчасць

Адзін з варыянтаў будаўнічага рыгеля - арміраваная жалезабетонная канструкцыя. Яго ўжываюць для злучэння калон, сцен, падвешванняў і іншых вертыкальных апор. У гэтым выпадку жалезабетонны рыгель пачынае несці вертыкальную нагрузку, калі на іх устаноўлены любыя гарызантальныя элементы, у тым ліку, металічныя пліты.

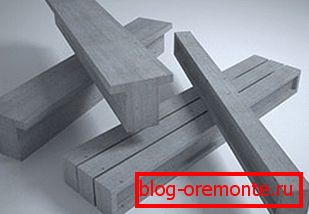

На фота - рыгеля розных формаў з жалезабетону

Больш падрабязна аб элеменце

Часцей за ўсё ў яго цвёрдае мацаванне, аднак, ёсць выпадкі, калі ў некаторых збудаваннях выкарыстоўваюць шарнірна злучэнне. Залежыць гэта ад прызначэння аб'екта.

Однополочный варыянт жалезабетоннай канструкцыі

Нярэдка можна чуць, што будаўнічыя рыгелі называюць жалезабетоннымі бэлькамі канструктыўнага прызначэння, якія ўяўляюць сабой гарызантальны або нахільны профільны брус.

Памеры жалезабетоннага рыгеля могуць быць рознымі, у тым ліку:

  • перасек;
  • форма;
  • плошчу;
  • даўжыня;
  • спосаб замацавання, які залежыць ад характару яго прызначэння.

На самай справе гэта не зусім так, таму пра тое, чым яны адрозніваюцца паміж сабой, пагаворым у апошняй частцы артыкула. А цяпер разгледзім, якія матэрыялы прымяняюцца для вытворчасці рыгеля.

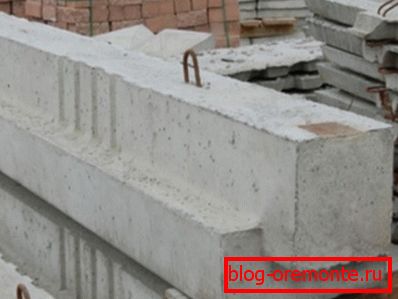

Элемент служыць апорай для перакрыццяў

Матэрыял і параметры

  1. Дадзеная канструкцыя вырабляецца з цяжкавагавага бетону, клас якіх размешчаны ў дыяпазоне У 22,5-40. Іх выходная трываласць павінна складаць у цёплы перыяд не менш за 75%, у халодны - 85%, акрамя таго, яны павінны валодаць строгімі параметрамі водонепромокаемости і марозаўстойлівасці.
У вытворчасці будаўнічага элемента прымяняецца цяжкі бетон
  1. Для ўзмацнення надзейнасці прылады, падчас вытворчасці выкарыстоўваюць армаванне сталёвай арматурай высокага класа аднаго з двух відаў:
    • гарачакачаных;
    • умацаваную тэрмамеханічнай ўздзеяннямі.
    Бетонныя рыгеля - часткі каркаснага будаўніцтва
    1. Пры вырабе дадзенага будаўнічага элемента выкарыстоўваюць ДАСТ на жалезабетонныя рыгелі, дзе жорстка прадугледжаны магчымыя неадпаведнасці ад устаноўленых правілаў. Напрыклад, пры мантажы рыгеляў не дазваляецца, каб тэхналагічныя прабоіны былі больш за 0,1 мм.

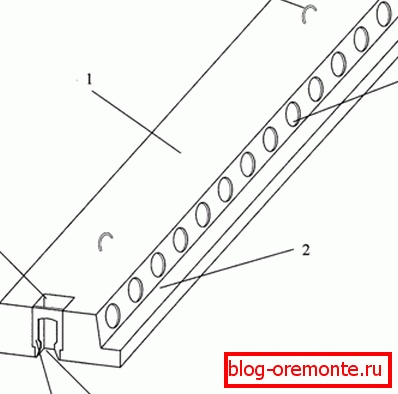

    Двухполочный зборны элемент

    прызначэнне элемента

    Канструкцыя можа змяняцца ў адпаведнасці ад параметраў і яе выкарыстання. Сёння ёсць 3 разнавіднасці:

    Однополочный Прызначаны для падтрымкі пліт адным бокам. У якасці прыкладу можна прывесці: лесвічную клетку;

    крайнія пралёты памяшканняў.

    Кошт залежыць ад памераў.

    Двухполочный Выраб прызначана для стварэння апоры пліт з 2-х бакоў. Ўжыванне - пры мантажы сярэдніх пралётаў.
    Бесполочный Мае прастакутны перасек, выкарыстоўваецца для перакрыцця з пліт названага віду.

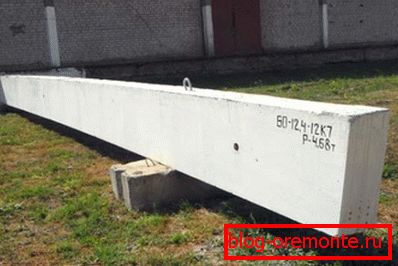

    Бесполочный будаўнічы элемент для перакрыццяў

    Разгледзім функцыянальнасць элемента:

    • злучае часткі апорных вертыкальных канструкцый;
    • стварае прасторавую цвёрдасць ўсёй арматуры;
    • дазваляе гарантаваць геометральную стабільнасць будынка;
    • своечасова перадае нагрузкі з бэлькі на апорны механізм;
    • павялічвае паверхню і трываласць бетоннай падмурка;
    • падтрымлівае элементы ж / б канструкцыі.

    асаблівасці прымянення

    Сферы выкарыстання рыгеляў надзвычай шырокія:

    • з іх дапамогай можна ўзводзіць збудаванні зборнай планіроўкі, асабліва такіх, дзе мяркуюцца высокія сцены і доўгія калідоры;
    • актуальныя яны ў працэсе мантажу модульных будынкаў;
    • ЖБВ рыгелі для жылых і шматпавярховых грамадскіх будынкаў здольныя ствараць аконныя комиссуры або агароджы;

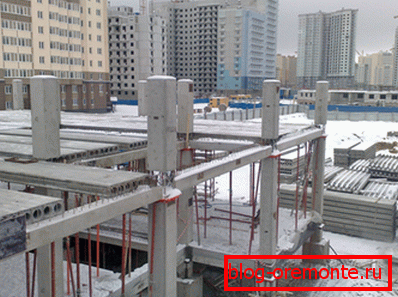

    Прымяненне ў будаўніцтве - стварэнне шматпавярховых канструкцый
    • задзейнічаюць іх і як стойкі ў ЛЭП, з-за чаго павялічваецца пляц апорнага падставы, што дае магчымасць перадаваць нагрузкі гарызантальна, падвышаючы здольнасці апоры.

    Савет: для вельмі вялікіх шматпавярховых будынкаў, а таксама ў якасці апоры для буйнагабарытных збудаванняў лепш за ўсё ўжываць 12-метровыя рыгелі з жалезабетону. Іх канструкцыя дазваляе лепш вытрымліваюць велізарныя нагрузкі і ціск, пераўзыходзячы сталь звычайнага памеру.

    асаблівасці

    Галоўнае адрозненне і асаблівасць у тым, што элемент здольны вытрымліваць магутныя нагрузкі ў розных напрамках. Да прыкладу, працаваць на выгіб як звычайная бэлька, якая складае частку будучага будынка ў цэлым. Звычайна такія канструкцыі ўжываюць пры будаўніцтве паддашкавых памяшканняў.

    Калі ў элемента Т-падобнае перасек з ніжняй паліцай, іх выкарыстоўваюць для апор насцілаў перакрыццяў. Гэта дае магчымасць паменшыць памер часткі канструкцыі, які непазбежна будзе выступаць у інтэр'ер на таўшчыню перакрыцця.

    Адрозненне рыгеля ад бэлькі

    Будаўнічая індустрыя развіваецца актыўна, што павялічвае колькасць новых тэрмінаў з кожным днём. Іх правільнае прымяненне залежыць у большай меры не ад таго, як мы іх разумеем, а чым назвы адрозніваюцца паміж сабой у практычным прымяненні.

    Двутаврового рыгель для апалубкі перакрыццяў

    Вельмі шкада, што не толькі людзі, далёкія ад будаўнічай сферы, але і інжынеры часта трапляюць у тупік, асабліва ў тым выпадку, калі іх пытаюць пра розніцу паміж бэлькай і рыгелем. Яна сапраўды ёсць і нельга на гэта зачыняць вочы. Дадзеная частка раскрые адказ на гэты складаны тэхнічны пытанне.

    Што гэта такое

    Вышэй мы даведаліся, што рыгелем называюць гарызантальны апорны элемент. Да яго прыбудоўваюцца іншыя апорныя канструкцыі, і яго асноўнай функцыяй з'яўляецца размеркаванне нагрузкі крокваў на бэлькі. Ён можа быць выраблены з розных матэрыялаў, у тым ліку і з жалезабетону, ад чаго ў выніку і залежыць яго форма.

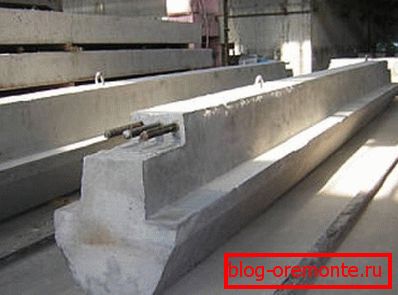

    рыгель считается основой будущего каркаса

    Бэлькай называюць канструкцыйны будаўнічы элемент, галоўнай функцыяй якой з'яўляецца праца на выгіб. Яна з'яўляецца апорнай канструкцыяй, якую часцей за ўсё вырабляюць з драўніны або металу.

    Двутаврового металічная бэлька

    давайце параўнаем

    Такім чынам, мы высветлілі паняцці, зараз давайце вызначым, у чым жа уласна розніца паміж імі і чаму катэгарычна нельга замяняць адно іншым.

    Рада: рыхтуючы праект будаўнічых збудаванняў вельмі важна правільна выкарыстоўваць тэрміны, таму што ад гэтага наўпрост залежыць разуменне працэсу усімі работнікамі.

    Вы можаце рыгель назваць бэлькай, аднак прыміце да ўвагі тое, што ён стане апорным элементам, устаноўленым гарызантальна. Тым самым у вас ён стане апорнай бэлькай, якая з'яўляецца асновай будучага каркаса, які ўзводзіцца менавіта з дапамогай бэлек.

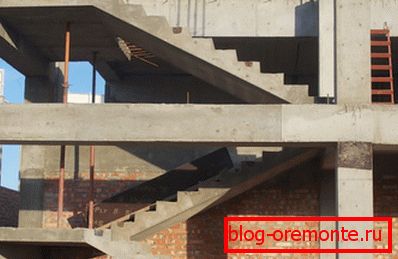

    Выкарыстанне рыгеля ў якасці апорнага элемента

    Так як яны працуюць на выгіб, з іх дапамогай ўзводзяць не толькі паддашкавае памяшканне, але і межэтажные перакрыцця. У гэтым і ёсць адно з адрозненняў, так як рыгель з'яўляецца стрыжнем будаўнічай канструкцыі, у той час як бэлька выкарыстоўваецца для стварэння каркаса.

    Таму сфера выкарыстання першага значна шырэй, з-за таго, што ён лічыцца асноўным элементам будаўнічага працэсу. Бэлькі жа ўжываюць толькі як элемент пакрыцця або перакрыцці. Дадзеная асаблівасць яшчэ звязана з тым, што яны могуць быць толькі металічнымі або драўлянымі, а вось рыгель - яшчэ і з жалезабетону. Гэта істотна пашырае сферу яго прымянення.

    Варта таксама адзначыць, узяўшы за аснову працэс будаўніцтва і яго тэрміналогію, што бэлька ўсё ж такі самастойны канструкцыйны элемент, памеры якога пры праектаванні старанна разлічваюцца. Рыгель ж частка рамы, жорстка звязанай са стойкамі, так што ў працэсе праектавання разлік не вырабляецца.

    Калі браць пад увагу дадзеныя звесткі, паняцце бэлькі паўстае перад намі ў больш шырокім свеце, а вось прызначэнне рыгеля вызначана дакладна і не змяняецца ў залежнасці ад умоў.

    Мы падышлі да таго, што можам сказаць:

    • бэлька - шырокае паняцце;
    • рыгель - з'яўляецца бэлькай, але выконвае вузкаспецыялізаваныя функцыю.

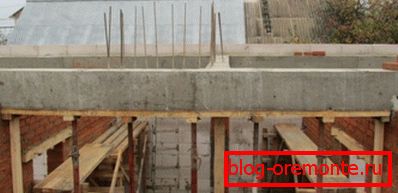

    Выраблены сваімі рукамі рыгель выконвае функцыю бэлькі

    Падагульнім нашы даследаванні:

    рыгель 1. Ці з'яўляецца бэлькай, якая выконвае апорную функцию.2. Яго можна ўсталёўваць толькі гарызантальна.

    3. Ці з'яўляецца часткай апорнай рамы, якая цесна звязана са стойкамі.

    4. У яго шырокая сфера ўжывання.

    5. Вырабляецца з дрэва, металу і жалезабетону.

    6. Стрыжань любой канструкцыі.

    бэлька 1. Асноўная праца - на изгиб.2. Яе прызначэнне - перакрыцце будаўнічых канструкцый.

    3. Гэта - самастойны разліковы і будаўнічы элемент.

    4. Бывае з металу і дрэва.

    5. Аснова для стварэння каркаса.

    Як зрабіць рыгель

    1. Вырабіце апалубкі пад ніз маналітнага элемента. Звычайна выкарыстоўваецца металічная прасторавая апалубка для бетону дыхтавымі лістамі. Пад апошнія ў 2 шэрагу ўкладваюцца перпендыкулярна адзін аднаму двутавровые дошкі. Сачыце за ўзроўнем апорнай плоскасці.

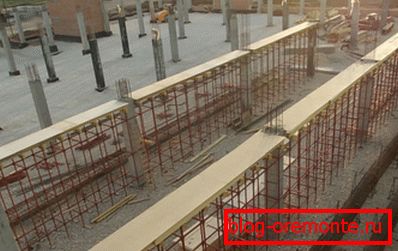

    ўстаноўка апалубкі
    1. Армаванне або вязка каркаса вырабляецца на зямлі, а затым усталёўваецца ў апалубку, або прама ў ёй. патрабаванні:
      • нельга стыкаваць ніжнюю падоўжную арматуру на ўчастку сярэдняй трэці пралёта;
      • не стасуюцца верхнюю падоўжную арматуру на ўчастку першай чвэрці пралёта.

      Тут узнікаюць самыя вялікія расцягваюць высілкі.

      Рада: зварачныя стыкі пажадана правяраць прыборам на прасвет.

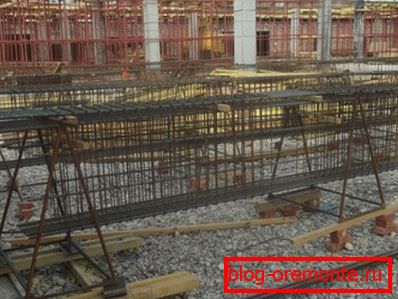

      Выраб арматурнага каркаса
      1. Ўстаноўка бакавых граняў апалубкі. Галоўнае дамажыцеся правільных геаметрычных памераў. Дапаможа ўстаноўка рэбраў калянасці.

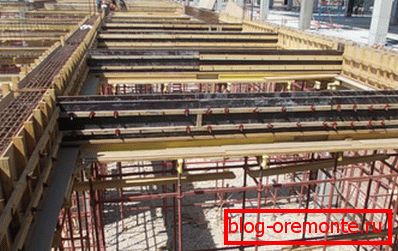

      Мантаж бакавых граняў для маналітнай канструкцыі
      1. правядзіце бетанаванне.Поле кладкі бетонную сумесь адразу неабходна загладзіць мастерками.Не забудзьцеся пра сыход за ім.
      2. дэмантаж апалубкі. Праз тры дні прыбярыце бакавыя шчыты, а вось падпоркі пакіньце і не чапайце ні ў якім разе не менш як 28 сутак. Інструкцыя рэкамендуе іх пакідаць і пасля ўборкі ніжняй апалубкі праз месяц, каб не было расколін.

      Праз месяц запросіце лабараторыю, каб праверыць якасць элемента. Нагружаць яго можна толькі тады, калі бетон набярэ поўную трываласць.

      выснову

      У дадзеным артыкуле нам удалося пашырыць паняцце рыгеля, што дазволіць у далейшым зберагчы вас ад будаўнічых памылак. Дадзены канструкцыйны элемент лічыцца стрыжнем любога збудаванні і можа ўспрымаць нагрузкі ў любых плоскасцях, чаго нельга сказаць пра бэльцы, з якім яго часта блытаюць.

      Падчас будаўнічых работ нельга гэтага дапускаць, так як увесь працэс можа пайсці не так, як задумвалася. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
