Выбіраем бетонны вібратар: агляд мадэляў

Любая бетонная сумесь пры цвярдзенні аддае вільгаць, якая пакідае пасля сябе пары, памяншаючы шчыльнасць матэрыялу і для таго каб такія пустаты ліквідаваць, прымяняюцца розныя метады (втрамбовывание, вакуумавання), а таксама будаўнічы вібратар для бетону.

Памеры і магутнасць такога інструмента залежаць, у першую чаргу, ад аб'ёму ўкладваецца раствора, а таксама ад вашых асабістых пераваг. Ніжэй мы правядзем невялікі агляд такіх інструментаў і іх магчымасцяў, а таксама прадэманструем вам відэа ў гэтым артыкуле па гэтай тэме.

Агляд

Заўвага. Усе агрэгаты такога тыпу, будзь-то самаробны, бензінавы або электрычны вібратар для бетону прызначаюцца для ўшчыльнення раствора пры яго кладцы. Пры руху сумесь як бы радзее і разнастайныя матэрыялы (пясок, друз, цэмент, арматура) сыходзяцца найбольш шчыльна, не пакідаючы месца для трэння. Чым менш будуць макропоры паміж элементамі, тым вышэй шчыльнасць матэрыялу і яго фізічная маса.

Некаторыя мадэлі погружной вібратараў

• АЎТА - гэта электровибратор для бетону з магутнасцю рухавіка 2,3кВт, 1800об / мін, вагой 4,5кг, працуе ад сеткі 220В, 50-60Гц. У камплекце пастаўляецца чатыры вибробулавы AX з убудаваным эксцэнтрыкам і падвойным сальнікам, а іх параметры (дыяметр / даўжыня ў мм / вага ў кг) складаюць AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. Адпаведна, імі можна апрацаваць пэўную колькасць бетону - 10м³17m³28м³ і z5m³ за адну гадзіну працы.
• Для перадачы круціць моманту ад рухавіка на булаву прымяняецца гнуткі вал мадэляў TAX і TAXE, дзе пасля літар варта лічба, якая ўказвае на яго даўжыню. Так інструкцыя прадугледжвае стандартныя варыянты па 1м (3кг), 1,5м (3,5кг), 2м (4кг), 3м (5кг), 4м (6кг), 5м (7кг), 6м (8кг). Такі вал мае кручанай металічную оплётку для ўзмацнення трываласці, а ў месцах злучэння булавы з рухавіком - узмацненне з каучуку.

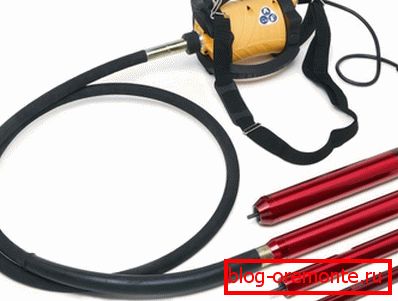

• DINGO - гэта электрычны бетоновибратор з магутнасцю рухавіка 2,3кВт, 1800об / мін, вагой 4,5кг, працуе ад сеткі 220В, 50-60Гц. У камплекце пастаўляецца чатыры вибробулавы AX з убудаваным эксцэнтрыкам і падвойным сальнікам, а іх параметры (дыяметр / даўжыня ў мм / вага ў кг) складаюць AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. Адпаведна, імі можна апрацаваць пэўную колькасць бетону - 10м³17m³28м³ і z5m³ за адну гадзіну працы.
• Як бачыце, асноўныя параметры тут ідэнтычныя АЎТА, але гэта і не дзіўна - абедзве фірмы знаходзяцца ў Іспаніі і прыстасоўваюцца да мясцовага попыту, хоць гэта датычыць большасці еўрапейскіх краін. Дарэчы, вибробулавы тут таксама ад аднаго і таго ж вытворцы - AX - таму і іх параметры таксама ідэнтычныя.

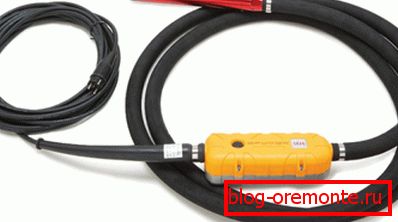

• SPYDER - гэта высокачашчынны вібратар для бетону з уманціраваным пераўтваральнікам, што робіць яго больш лёгкім і мабільным у параўнанні з падлучальнымі прыладамі, хоць якасць ўшчыльнення раствора тут, зусім не, не пакутуе. Маса агрэгата істотна менш, так як электронныя пераўтваральнікі значна лягчэй механічных пераўтваральнікаў. Магутнасць SPYDER 1,2кВт пры масе 2,95кг, з узроўнем абароны 1P67, для харчавання дастаткова звычайнай разеткі на 220В, 50-60Гц.
• У камплекце пастаўляецца тры булавы MB з наступнымі параметрамі (маса (кг) / дыяметр (мм) / хуткасць кручэння (аб / мін) / магутнасць): MB32 - 9/36/12000 / 1,9; MB52 - 12/50/12000 / 1,9; MB62 - 14/58/12000 / 1,9. Пры гэтым такімі прыстасаваннямі вы можаце за адну гадзіну ўшчыльніць 20м³30М³ і 35 м³ сумесі адпаведна.

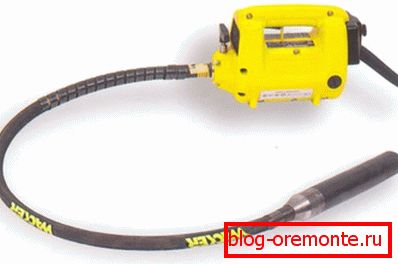

• Глыбінны партатыўны вібратар для бетону таксама не мае адзіных параметраў па магутнасці і вазе, хоць ўжываецца для аналагічных мэтаў, проста такія мадэлі больш падыходзяць для хатняга карыстання. Напрыклад, магутнасць 0,7кВт адпавядае вале на 2 м і булаве дыяметрам 25 мм; 1,4кВт адпавядае вале на 2 м і булаве дыяметрам 35 мм; 1,4кВт адпавядае вале на 2 м і булаве дыяметрам 45 мм.
• Для прывядзення агрэгата ў дзеянне трэба харчаванне 220В, 50-60Гц для аднафазнага асінхроннага рухавіка, які злучаецца з вибронаконечником гнуткім валам. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.

• ADA ZDB35-CL - гэта бензінавы вібратар для бетону ў ранцевые выкананні, гэта значыць, падчас працы яго апранаюць, як заплечнік, што дазваляе працаваць на аддаленых аб'ектах, дзе няма ліній электраперадач. У дадзеным выпадку задзейнічаны карбюратарны рухавік HONDA GX35, які злучаны з наканечнікам гнуткім валам 2м даўжынёй.

• ААР ZDB-160 - гэта падлогавы погружной вібратар для бетону, які працуе ад карбюратарны рухавіка HONDA GX35, які злучаны з наканечнікам гнуткім валам 6м даўжынёй. Зноў-такі перавага агрэгата складаецца ў тым, што яго можна выкарыстоўваць на аддаленых аб'ектах, дзе няма ліній электраперадач.

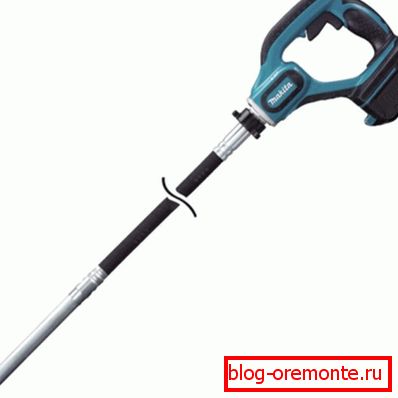

• MAKITA BVR450RFE - гэта погружной акумулятарны вібратар для бетону, які ўжываецца пры ўзвядзенні маналітных канструкцый для ўшчыльнення раствора. Вага такога інструмента усяго 3,7кг, што для падобных работ вельмі няшмат, таму ім можна працаваць сваімі рукамі даволі працяглы час.
• Даўжыня усёй прылады складае 1483 мм, гнуткі вал - 1200 мм, а дыяметр штангі і булавы - 25 мм з частатой 13000 ваганняў у хвіліну. У сапраўднай мадэлі выкарыстоўваецца акумулятар тыпу Li-Lon на 18И, ёмістасцю 3А / гадзіну.

Заўвага. Некаторыя карыстальнікі Інтэрнэт шукаюць у сеткі насценны вібратар для бетону, але такое становішча можа заняць любы з інструментаў, калі рухавік знаходзіцца на вялікім выдаленні ад булавы. Больш за ўсё для гэтага падыходзяць падлогавыя агрэгаты, дзе даўжыня гнуткага вала дасягае 6м.

ўшчыльненне сумесі

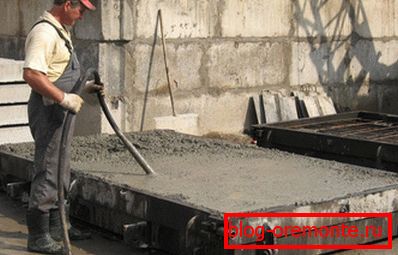

Як ужо было згадана вышэй, ўшчыльненне бетону вырабляецца рознымі спосабамі, з адной і той жа канчатковай мэтай - дамагчыся павышэння якасці шляхам найбольш шчыльнай кладкі складнікаў кампанентаў і правільнага іх размеркавання ў форме і апалубцы.

Такая апрацоўка наўпрост адбіваецца на агульнай масе раствора, так, калі куб сумесі да ўшчыльнення важыць парадку 2,2т / м³, То пасля апрацоўкі ўжо ад 2,4т / м³ у 2,5 т / м³ (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

На будаўнічым рынку на дадзены момант існуе тры тыпу погружной вібратараў па частаце: 1) нізкачашчынныя, 2) сярэднечашчынныя і 3) высокачашчынныя. Так, варыянт №1 прадугледжвае да 3500 ваганняў у хвіліну з амплітудай да 3 мм; варыянт №2 - 3500-9000 ваганняў у хвіліну з амплітудай 1-1,5 мм; варыянт №3 - 10 000-20 000 ваганняў у хвіліну з амплітудай 0,1-1 мм.

Нізкачашчынныя агрэгаты звычайна выкарыстоўваюць для сумесяў з буйным запаўняльнікам - ад 50 мм да 70 мм, сярэдняя частата - для фракцыі 10-50 мм, а высокая - ад 10 мм і менш (дробназярністыя бетоны).

Безумоўна, такія нормы павінны выконвацца ў прамысловым і грамадзянскім будаўніцтве, але ў прыватным парадку звычайна выкарыстоўваюць той інструмент, які ёсць у наяўнасці. Неадпаведнасць звычайна вядзе не да паніжэння якасці прадукцыі, а да павелічэння часу вытворчасці.

заключэнне

Некаторыя спрабуюць сабраць самаробны вібратар для бетону для будаўніцтва на сваім участку, але такая канструкцыя наўрад ці сябе апраўдае. Для часовага карыстання вы заўсёды зможаце ўзяць падобны інструмент напракат, тым больш што ў такім выпадку, вы без працы падбераце яго па патрэбнай частаце, у залежнасці ад запаўняльніка бетону.
