Водаадводныя бетонныя латкі - чым яны добрыя

У цяперашні час бетонныя латкі для водаадвода выкарыстоўваюцца паўсюдна. Любое будаўніцтва, пачынаючы ад дачнай хаткі і заканчваючы ўладкаваннем цэлых мікрараёнаў, прамысловых прадпрыемстваў і аэрадромаў не можа лічыцца скончаным без сістэмы адводу вады.

На кожным заводзе ЖБВ ёсць лінія па вытворчасці такіх вырабаў. Выпускаюцца водаадводныя жалезабетонныя латкі розных памераў і з рознымі характарыстыкамі. Кошт у іх прымальная, але папулярнасць абумоўліваецца не толькі гэтым.

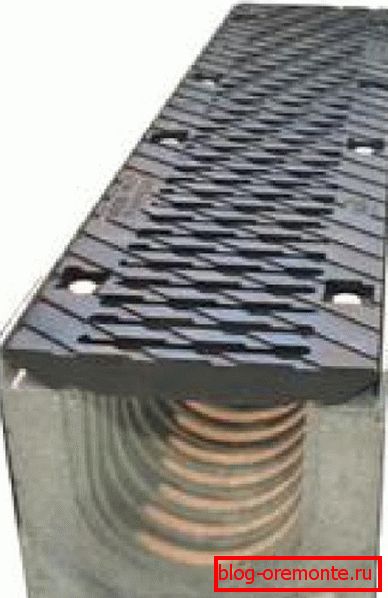

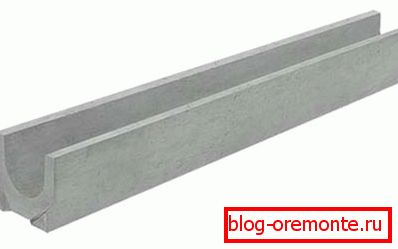

Фота бетоннага латка.Латок з кратамі.

Бетон заўсёды асацыяваўся з капітальным будаўніцтвам. У дадзеным артыкуле мы разгледзім асноўныя віды гэтай прадукцыі, яе класіфікацыю і прынцыпы мантажу.

Што сабой уяўляе латок

Дадзеная дэталь з'яўляецца ці не асноўнай складнікам лінейнай сістэмы, прызначанай для дрэнажу і адводу грунтавых, дажджавых або адталых вод. Выраб робіцца ў форме жолабы, а паслядоўна злучаныя латкі ўтвараюць сістэму каналаў накіраваную ў вадасцёк ці ў адстойнік. (Гл. Таксама артыкул Крышка для бетоннай кольца: асаблівасці.)

Разгледзім найбольш папулярныя матэрыялы, якія выкарыстоўваюцца для вырабу лінейных дрэнажных канструкцый.

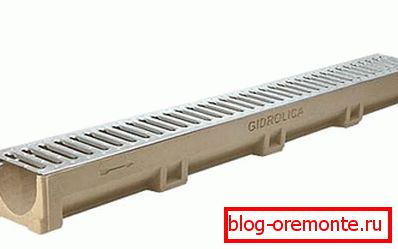

Полимербетонный жолаб.
  1. Самым распаўсюджаным і папулярным з'яўляецца бетон. Водаадводны жалезабетонны латок, адрозніваецца аднымі з самых высокіх характарыстык. Яны трывалыя, надзейныя і даўгавечныя.
  2. Водаадводныя полимербетонные латкі, з'яўляюцца ўжо прадуктам высокіх тэхналогій, яны значна лягчэй сваіх жалезабетонных субратаў. Гэтыя вырабы увабралі ў сябе большасць станоўчых якасцяў бетону і пластыка. Але кошт у іх самая высокая, плюс яны меней устойлівыя да высокіх тэмператур.
  3. Што ж тычыцца вырабаў з пластыка то галоўнымі іх вартасцямі можна смела назваць нізкую кошт, лёгкасць і шпаркасць зборкі. Іншыя тэхнічныя характарыстыкі на пасмачак ніжэй, чым у бетонных вырабаў. Узімку іх можа выціснуць з грунту, яны не вытрымліваюць жорсткага механічнага ўздзеяння і перападаў тэмператур.

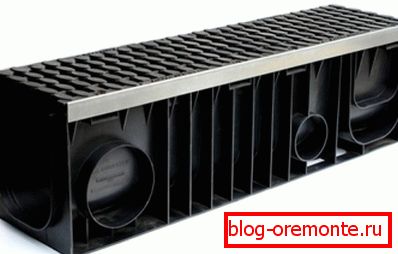

Пластыкавае выраб.

Віды і некаторыя тэхнічныя характарыстыкі вырабаў

Водаадводныя жалезабетонныя латкі класіфікуюцца па Дасце 21509-85. Дадзены тэхнічны дакумент рэгламентуе патрабаванні як для вырабаў, мантаваных ў грунт, так і для жолабаў, размешчаных на палях. Плюс вызначаюцца памеры і тэхнічныя патрабаванні да латкоў.

Класіфікацыя па нагрузцы

Канструкцыя лінейнай водоотводящей сістэмы закрытай рашоткамі, ужо сама па сабе прадугледжвае падвышаную ўстойлівасць да механічных нагрузак.

Каб вам не памыліцца з мадэллю, ніжэй прыведзеная існуючая класіфікацыя.

Дрэнаж на PFS.
  • А-15 - водаадводны бетонны латок гэтай маркі лічыцца самым слабым, максімальная нагрузка не перавышае 1,5 т. Выкарыстоўваецца для пешаходных дарожак, паркаў і спартыўных пляцовак.
  • У-125 - мае максімальны мяжа 12,5 т. Падыходзіць для аўтастаянак, гаражных кааператываў, шырока выкарыстоўваецца ў прыватным будаўніцтве.
  • З-250 - можа вытрымаць нагрузку ў межах 25 т. Манціруецца на дапаможных дарогах, аўтазапраўках і ў аўтасэрвісе.
  • D-400 - маюць мяжа трываласці ў 40 т. Шырока выкарыстоўваюцца як водаадводныя бетонныя дарожныя латкі на міжгародніх трасах з высокай інтэнсіўнасцю руху.
  • Е-600 - такі выраб здольна вытрымаць нагрузку ў 60 т. Бетонны водаадводны латок 1000х500х500 мм з'яўляецца найбольш распаўсюджаным у дадзеным класе. Выкарыстоўваецца для ўладкавання дрэнажнай сістэмы ў партах і на прамысловых прадпрыемствах.
  • F-900 - лічацца самымі магутнымі і ўстойлівымі, вытрымліваюць нагрузку ў 90 т. Мантуюцца на аэрадромах або ваенных базах з цяжкай тэхнікай.

Важна: у асаблівых умовах і пры падвышанай нагрузцы, інструкцыя прадугледжвае мантаж бетонных водаадводных латкоў з ужываннем мацаванняў і хаваюць сетак з высокатрывалай сталі.

віды вырабаў

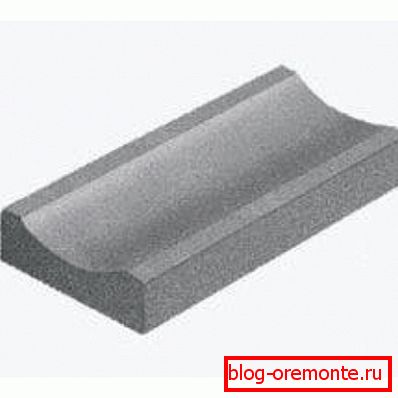

Прикромочный адліў.

Канфігурацыя вырабы можа быць П-вобразнай, трапецападобнай і парабалічнай.

У залежнасці ад прызначэння, вырабы могуць быць некалькіх відаў.

  1. Прикромочные - гэты від водаадводных канструкцый выкарыстоўваецца для адвядзення сцёкавых вод па абзе дарогі ў месцах, якія мяжуюць з тратуарам або отмосткой. Яны закліканы абараняць дарожнае шчыльна ад вымывання.
  2. Тэлескапічныя - прызначаны для мантажу на схілах. Маюць форму ўсечанага конусу, што дазваляе лёгка збіраць жолаб.
  3. Лінейныя - асартымент гэтых жолабаў можна смела назваць самым шырокім. Часцей за ўсё яны маюць П-вобразную форму і прызначаюцца для мантажу лінейнай дрэнажнай або водаадводнай сістэмы.

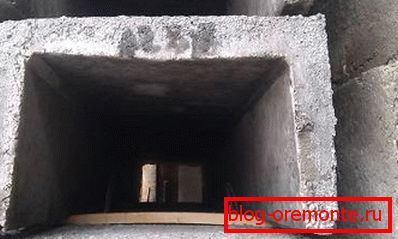

Жолабы, разлічаныя на вялікую вагу.

Акрамя таго водаадводныя жалезабетонныя латкі падзяляюцца па спосабу вытворчасці.

  1. Самым танным і састарэлым спосабам лічыцца вібраліццё. Сутнасць яго заключаецца ў тым, што ў пэўную форму заліваецца раствор і ўсталёўваецца на вібрастол. Такім чынам, склад бетону ўшчыльняецца нераўнамерна, па большай частцы з вонкавага боку. Цана невялікая, але якасць пакідае жадаць лепшага.
  2. Цяпер больш распаўсюджана вибропресование. Бетон тут бярэцца больш высокай якасці, акрамя вібрацыі, склад праходзіць опрессовывание пад вялікім ціскам, у выніку якасць вырабы павышаецца ў разы.

Некаторыя правілы ўстаноўкі

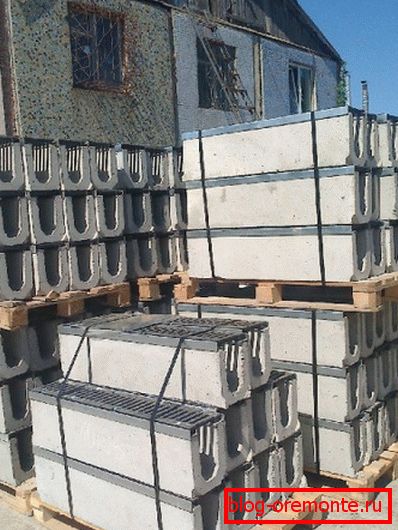

Склад жалезабетонных латкоў.
  • Мантаж бетонных водаадводных латкоў справа адказная, у выпадку калі вы не маеце дастатковых навыкаў у будаўніцтве, сваімі рукамі ўсталёўваць іх мы не раім.
  • Прапускная здольнасць латка падбіраецца ў залежнасці ад сярэдняй нормы ападкаў у дадзенай мясцовасці, плюс 25%.
  • Лінейны ўхіл, з разліку на 1 пагонны метр, павінен быць не менш за 10 мм.
  • На большай тэрыторыі нашай радзімы грунт прамярзае досыць глыбока. Водаадводны бетонны латок, сам па сабе мае досыць вялікую масу, але для яго ўстаноўкі яшчэ трэба зрабіць добрую отмостку, так як у выніку сезоннага Пучэня грунту жолаб можа выціснуць на паверхню.
  • Як і ў выпадку з падмуркам отмостку лепш рабіць комплексную. Глыбіня закладкі павінна быць не менш за 20 - 30 см пад латком. Ніжні шар засынаецца друзам, далей ідзе пясок, для жолабаў, разлічаных на вялікую нагрузку, можа яшчэ залівацца пласт вадкага бетону.
  • На выхадзе сістэмы абавязкова мантуецца уловитель для пяску, гэта жолаб падобнай канфігурацыі, але размешчаны ніжэй лініі мантажу.

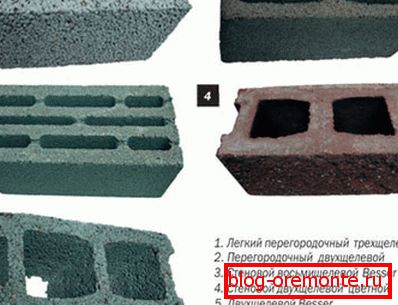

Асартымент вырабаў.

Важна: вибропрессованные жолабы дастаткова моцныя і для падганяння памераў ўжываецца рэзка жалезабетону алмазнымі коламі. Для дрэнажу найблізкага грунту выкарыстоўваецца алмазнае свідраванне адтулін у бетоне, з бакоў і па дне латка.

На відэа ў гэтым артыкуле паказаны прынцып мантажу сістэмы.

выснову

Бетонныя латкі для водаадвода выкарыстоўваюцца ўжо даўно, і больш таннай замены без шкоды якасці ім практычна няма. Тэрмін эксплуатацыі такіх жолабаў дасягае 50 - 70 гадоў. Яны вытрымліваюць тэмпературу ад 350? З, да -50? С.

І галоўнае, гэты матэрыял лічыцца цалкам экалагічна чыстым. На відэа ў гэтым артыкуле паказаны адзін з спосабаў чысткі жолабаў.

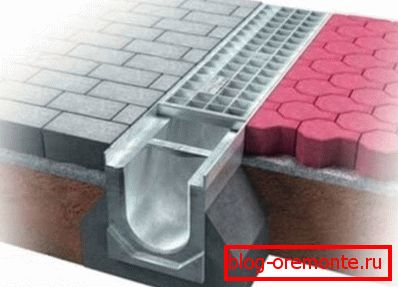

Мантаж на тратуары.
