Віды жалезабетонных канструкцый: падмурак, калоны, панэлі,

З'яўленне жалезабетонных канструкцый у ХIX стагоддзі стала сапраўдным прарывам у будаўнічых тэхналогіях. На сённяшні дзень без іх немагчыма ўявіць ні адзін будаўнічы аб'ект. У гэтым артыкуле мы разгледзім, якія існуюць жалезабетонныя канструкцыі, і якімі характарыстыкамі яны валодаюць.

жалезабетонныя канструкцыі

Агульныя звесткі

Што такое жалезабетон

Бетон, как известно, отличаются высокой прочностью на сжатие, однако, его сопротивление на растяжение не велико – в 10-15 раз меньше прочности на сжатие. Поэтому неармированные бетонные конструкции используются очень редко. Чтобы устранить этот недостаток, в его структуру добавляют стальную проволоку или прутья, отлично работающие на растяжения (читайте также статью «Асфальтобетонные смеси: основные разновидности, особенности приготовления и использования»).

Такім чынам, жалезабетон ўяўляе сабой матэрыял, адукаваны бетонам і металічнай арматурай, размешчанай ўнутры яго. У сукупнасці атрымліваецца адзіная канструкцыя, якая валодае высокай трываласцю, дзякуючы сукупнасці уласцівасцяў бетону і металу.

Упершыню жалезабетонныя вырабы сталі патэнтаваць ў канцы ХIX стагоддзя. З тых часоў мінула больш за 150 гадоў, і за гэты час, вядома ж, жалезабетон сур'ёзна ўдасканаліўся. Аднак, можна з упэўненасцю сказаць, што яго «эвалюцыйны» працэс яшчэ не завершаны.

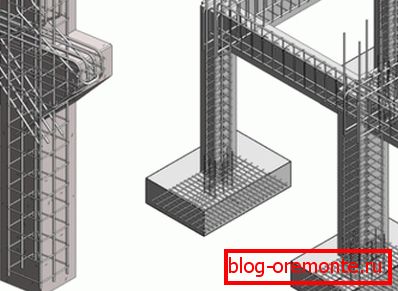

Схема армавання вырабаў

віды армавання

У наш час жалезабетонныя канструкцыі армуюцца не толькі для павелічэння трываласці бетону на расцяжэнне, але і на внецентренное і восевы сціск, скрут і інш. Акрамя таго, рабочая арматура дазваляе паменшыць памер сячэння элементаў, а таксама знізіць вагу канструкцый.

Разам са звычайным армаваннем, на сённяшні дзень шырока распаўсюджаныя папярэдне напружаныя жалезабетонныя канструкцыі. Іх асаблівасцю з'яўляецца тое, што пры вырабе бетон падвяргаецца абціснутых, а сама арматура - папярэдняй расцяжэння.

Папярэдняе напружанне дазваляе істотна павысіць трещиностойкость, а таксама знізіць дэфармацыі элементаў канструкцый. З папярэдніх напругай звычайна выконваюць большепролетные жалезабетонныя канструкцыі, а таксама іншыя элементы, на якія мяркуецца вялікая нагрузка на расцяжэнне.

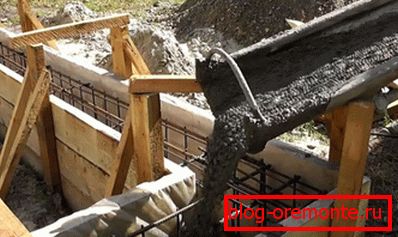

Заліванне жалезабетоннага падмурка

Асаблівасці жалезабетонных канструкцый

годнасці

Сярод вартасцяў жалезабетонных канструкцый можна вылучыць:

  • даўгавечнасць - дзякуючы надзейнай захаванасці арматуры, якая знаходзіцца пад пластом бетону, жалезабетон валодае выключнай даўгавечнасцю. Акрамя таго, матэрыял выдатна спраўляецца з атмасфернымі ўздзеяннямі.
  • трываласць - з цягам часу трываласць жалезабетону не змяншаецца, а нават павялічваецца.
  • Магчымасць вырабу сваімі рукамі, да прыкладу, пры ўзвядзенні падмурка. Для гэтага трэба толькі выканаць апалубку і вырабіць металічны каркас з арматуры, пасля чаго апалубка заліваецца бетонным растворам.
  • пожаростойкость - жалезабетон выдатна супрацьстаіць агню. Прычым, для павышэння вогнеўстойлівасці, у склад дадаюць адмысловыя запаўняльнікі, такія як базальт, шамот, даменныя дзындры і інш. Акрамя таго, павысіць вогнеўстойлівасць можна шляхам павелічэння ахоўнага пласта да 34 см.
  • сейсматрываласць - у адрозненне ад іншых будаўнічых матэрыялаў, жалезабетон, дзякуючы маналітнасці, добра супрацьстаіць сейсмічнай актыўнасці.
  • Добрыя эксплуатацыйныя якасці - жалезабетон можа прыняць любыя архітэктурныя або канструктыўныя формы.
  • Улічваючы трываласць і даўгавечнасць матэрыялу, яго кошт цалкам даступная.

недахопы

Да недахопаў жалезабетонных канструкцый ставяцца наступныя моманты:

  • Вялікую вагу;
  • Высокая цепла-і звукопроводность;
  • Схільнасць да парэпання.

Савет! Каб уцяпліць жалезабетон, выкарыстоўваюць цеплаізаляцыйныя матэрыялы, такія як пенаполістырол і мінеральная вата. Інструкцыя па мантажы цеплаізаляцыі даволі простая.

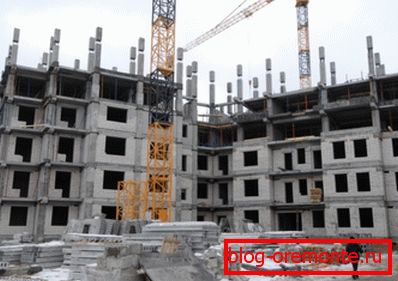

зборныя железобетонные конструкции

Віды канструкцый з жалезабетону

Ўсе існуючыя жалезабетонныя канструкцыі можна ўмоўна падзяліць на тры тыпу:

зборныя У апошні час карыстаюцца вялікай папулярнасцю, так як іх выкарыстанне дазваляе максімальна механізаваць будаўніцтва. Акрамя таго, выраб ЖБВ ў завадскіх умовах дазваляе ўжываць прагрэсіўную тэхналогію падрыхтоўкі раствора, а таксама яго кладкі і апрацоўкі.
маналітныя Выкарыстоўваюцца пры ўзвядзенні збудаванняў, якія не паддаюцца падзеле і уніфікацыі. Да такіх ставяцца некаторыя гідратэхнічныя збудаванні, цяжкія падмуркі, збудаванні, якія выконваюцца ў слізгальнай апалубцы і пр.
Зборна-маналітныя Як ня складана здагадацца, з'яўляюцца спалучэннем маналітнага бетону і зборных элементаў, якія ўкладваецца на аб'екце. Закладныя дэталі для жалезабетонных канструкцый дазваляюць злучыць паміж сабой зборна-маналітныя вырабы не толькі пры дапамозе бетону, але і шляхам зваркі металічных элементаў.

Па вобласці прымянення канструкцыі могуць быць:

  • для грамадскіх збудаванняў і жылых дамоў;
  • для прамысловых будынкаў;
  • для будынкаў агульнага прызначэння.

Совет! Книга жалезабетонныя канструкцыі одноэтажных промышленных зданий – Заикин А.И. позволит детально ознакомиться с особенностями и выполнением расчета фундаментов, колонн, плит перекрытий и прочих железобетонных конструкций, применяемых при строительстве промышленных сооружений.

Як ужо было сказана вышэй, ЖБВ таксама дзеляцца на:

  • Папярэдне напружаныя;
  • Ненапружанай.

Найбольш распаўсюджаныя віды канструкцый з жалезабетону

Цяпер азнаёмімся з найбольш распаўсюджанымі тыпамі жалезабетонных канструкцый, якія паўсюдна прымяняюцца ў будаўніцтве.

Да такіх адносяцца:

  • падмуракы;
  • панэлі;
  • бэлькі и плиты перекрытий;

Кожны з гэтых элементаў валодае сваім прызначэннем і канструктыўнымі асаблівасцямі.

Істужачны маналітны падмурак

падмурак

падмуракы из железобетона устраивают под стены строений, колонны и столбы, а также под тяжелые станки и машины.

падмуракы бываю двух типов:

  • зборнымі;
  • Маналітнымі.

Акрамя таго, яны адрозніваюцца па тыпу канструкцыі на:

  • Істужачныя - пад апорныя сцены;
  • Ступеністыя і пірамідальныя - пад асобныя апоры.
жалезабетонныя калоны

калоны

Часцей за ўсё ўжываюцца ў прамысловых будынках, у якіх перакрыцця падвяргаюцца вялікім нагрузак ад абсталявання. У гэтым выпадку выконваюць каркас, які складаецца з калон, бэлек і іншых элементаў.

Акрамя таго, шырока распаўсюджаныя каркасна-панэльныя зборныя будынка, у якіх калоны з'яўляюцца адным з асноўных апорных элементаў. Яны ўспрымаюць на сябе нагрузкі і праз падмурак перадаюць іх на грунт.

На фота - жалезабетонная панэль

панэлі

Пры ўзвядзенні каркасна-панэльных будынкаў, для вырабу сцен выкарыстоўваюць панэлі. Іх плошча можа складаць да 25 квадратных метраў.

Таксама варта адзначыць, што існуюць бескаркасныя панэльныя будынкі. У гэтым выпадку ўсю нагрузку ўспрымаюць на сябе сцены і перагародкі, г.зн. самі панэлі.

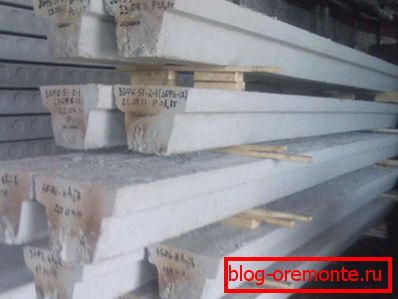

бэлькі

Пліты і бэлькі

Данные конструкции относятся к изгибаемым элементам. Плитами называются плоские изделия, длина и ширина которых значительно больше толщины. бэлькі же являются линейными элементами, длина которых существенно больше поперечных размеров.

Пліты і бэлькі часцей за ўсё выкарыстаюць для прылады плоскіх перакрыццяў і пакрыццяў. Як ужо было сказана вышэй, звычайна іх выконваюць папярэдне напружанымі. Акрамя таго, маюцца і іншыя некаторыя канструктыўныя асаблівасці жалезабетонных выгінайце элементаў, што звязана з вобласцю іх прымянення.

выснову

Бетонныя і жалезабетонныя канструкцыі выкарыстоўваюць у самых розных галінах будаўніцтва, таму яны бываю розных відаў. У якасці прыкладу мы прывялі толькі найбольш распаўсюджаныя тыпы канструкцый. У рэчаіснасці ж іх існуе значна большая колькасць.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
