Вібратар для бетону - гарантыя якаснай кладкі: прылада,

Згодна з БНіП, якасная кладка бетону патрабуе абавязковай вібрацыі, якая забяспечвае неабходную шчыльнасць сумесі і дазваляе пазбавіцца ад уцягнутых бурбалак паветра. Для яе забеспячэння прымяняецца спецыяльны будаўнічы інструмент - бетоновибратор. Мы раскажам, як уладкованы такі агрэгат, якія разнавіднасці бываюць, а таксама пакажам, як зрабіць вібратар для бетону сваімі рукамі.

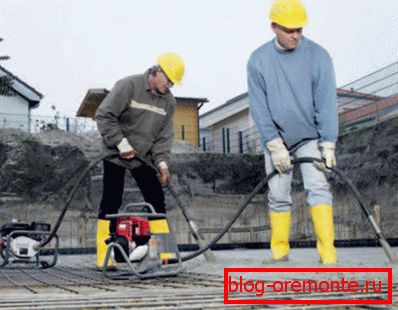

Кладка бетону без вібрацыі лічыцца няякаснай.

ўшчыльненне бетону

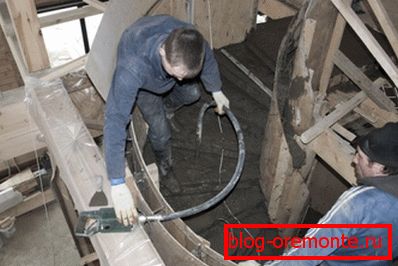

На фота паказаны працэс прымянення вібрацыйнага прылады.

Якасць бетанавання залежыць ад мноства параметраў, асабліва важную ролю гуляюць такія моманты:

  • Правільна падабраная рэцэптура і склад сумесі. Ад гэтага параметру будзе залежаць марка атрыманага бетону, як следства - трываласць матэрыялу на сціск і здольнасць вытрымліваць нагрузкі, а таксама яго марозаўстойлівасць, пластычнасць і іншыя асноўныя паказчыкі;
  • Якаснае перамешванне кампанентаў сумесі. Гэта таксама неабходнае і вельмі істотная ўмова нармальнага бетанавання, так як для атрымання трывалага каменя патрабуецца максімальна раўнамернае размеркаванне ўсіх інгрэдыентаў па аб'ёме сумесі;
  • Правільная кладка. Маналітнае будаўніцтва прадугледжвае пэўны рэжым ліцця, часцей за ўсё бесперапынны, а таксама абавязковае выкарыстанне вібрацыі.

  Звярніце ўвагу! Вібрацыя - гэта механічнае ўздзеянне на свежеуложенному бетонную сумесь пры дапамозе гарманічных ваганняў, што перадаюцца наўпрост ці праз ўздзеяння на апалубку або арматурны каркас.

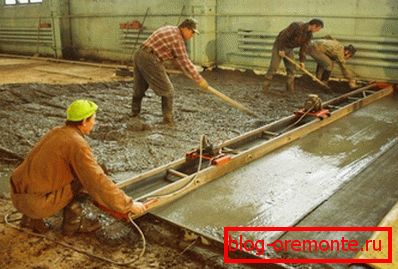

Тут мы бачым прымяненне павярхоўнай вібрацыі пры кладцы сцяжкі падлогі.

З дапамогай вібрацыйнага ўздзеяння атрымоўваецца павысіць шчыльнасць раствора, а таксама пазбавіцца ад бурбалак паветра, якія непазбежна ўключаюцца ў бетон падчас мяшання і кладкі. Акрамя таго, павышаецца хуткасць ўзаемадзеяння кампанентаў, паляпшаецца звязак сумесі з арматурай, узрастае трываласць і якасць атрыманага бетону.

Прымяненне глыбіннага вібратара для залівання пліты падмурка.

Таксама варта адзначыць, што вібрацыя дазваляе выкарыстоўваць цяжкія і худыя маркі раствораў, пластычнасць якіх дастаткова нізкая.

Звярніце ўвагу! За кошт змяншэння колькасці часу і капіляраў ўнутры каменя, а таксама за кошт павелічэння хуткасці і актыўнасці ўзаемадзеяння кампанентаў і гідратацыі цэменту, ўзрастае марозаўстойлівасць і вільгацятрываласць атрыманага матэрыялу. Акрамя таго, за кошт вібрацыі сумесь нашмат шчыльней і хутчэй запаўняе ўвесь аб'ём апалубкі, што таксама важна для якаснай кладкі бетону.

Прылада і разнавіднасці вібратараў

прынцып дзеяння

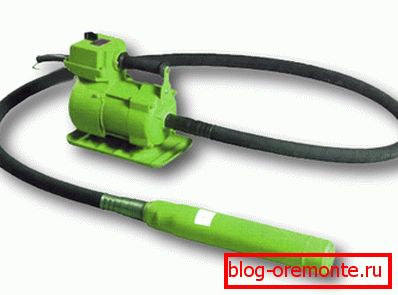

Класічны электрамеханічны вібратар па бетоне.

Усе віды виброинструмента для бетону працуюць па адным прынцыпе: энергія кручэння пераўтворыцца ў вагальны энергію, якая ўздзейнічае на сумесь. Для рэалізацыі такога пераўтварэння выкарыстоўваецца эксцэнтрычны вал, цэнтр цяжару якога зрушаны адносна восі кручэння.

Такое зрушэнне прыводзіць да ўзнікнення цэнтрабежнай сілы, якая дзейнічае па лініі радыусу кручэння ад цэнтра да знешняга краю акружнасці.

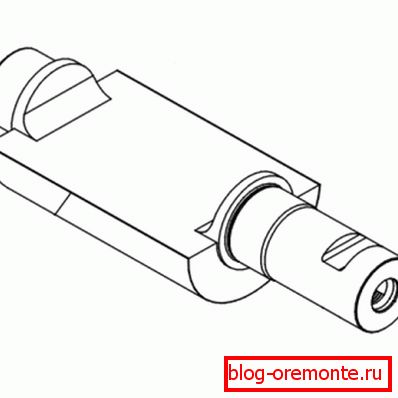

Эксцэнтрычны вал вібратара.

Бо дебалансный элемент пастаянна круціцца, то кірунак якая ўзнікае сілы пастаянна мяняецца, а любая прыкладзеная сіла (калі яна дастатковая) выклікае рух. Але так як кірунак дзеяння сілы пераменнае, то замест накіраванага руху ўзнікае ваганне, частата якога роўная частаце кручэння вала з эксцэнтрыкам.

Груба кажучы, такая канструкцыя пастаянна імкнецца пакінуць зыходнае становішча, але, зрушыўшыся на міліметр у адзін бок, адразу пачынае рух у іншым, а затым і ў процілеглым кірунку.

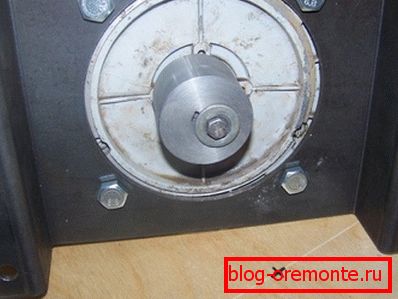

Дебалансный груз на вале рухавіка.

Для таго каб забяспечыць кручэнне вала, выкарыстоўваюць розныя віды рухавікоў. Гэта могуць быць электрарухавікі, рухавікі ўнутранага згарання або пнеўматычныя прывады. Часцей за ўсё выкарыстоўваюць электрычныя маторы з харчаваннем ад сеткі 220 вольт.

Працэс перадачы вібрацыйнага ўздзеяння сумесі залежыць ад тыпу і канструкцыі інструмента, а таксама ад нюансаў кладкі. Далей мы разгледзім асноўныя разнавіднасці бетоновибраторов, сярод якіх адрозніваюць такія асноўныя тыпы:

тып прылады прызначэнне
глыбінны Ўжываецца для розных відаў работ, можна сказаць, што гэта найбольш універсальная прылада для вібрацыйнай апрацоўкі бетону
павярхоўны Ўжываецца пры кладцы пліт і сцяжак, а таксама отмосток, дарожак і пляцовак
вонкавы Ужываецца пры будаўніцтве танкасценных канструкцый, калон, слупоў і іншых канструкцый з частым армаваннем

  Звярніце ўвагу! Ад тыпу канструкцыі залежыць прылада вібратара для бетону, прычым у першую чаргу адрозніваецца спосаб перадачы ваганняў раствору і спосаб перадачы кручэння вібрацыйны вале ад вала рухавіка.

глыбінныя

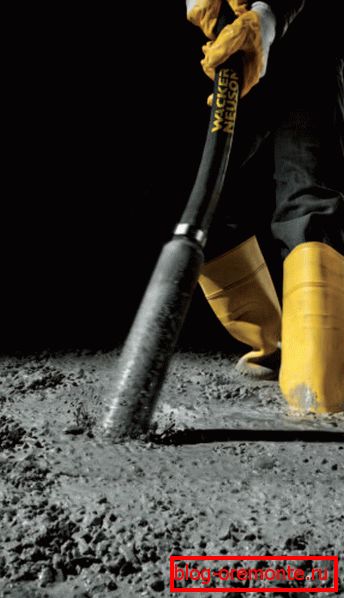

Найбольш распаўсюджаны тып вібрацыйнага прылады.

У першую чаргу мы хочам разгледзець найбольш універсальны і распаўсюджаны тып інструмента - глыбінныя або погружные вібратары.

Яны бываюць двух тыпаў:

  1. Электрамеханічныя з рухавіком частатой 50 Гц і гнуткім валам перадачы кручэння;
  2. Высокачашчынныя з погружным рухавіком, якія знаходзяцца ў наканечніку.

Першы тып уяўляе сабой прылада, якое складаецца з трох асноўных вузлоў:

  1. Электрычны асінхронны рухавік частатой 50 Гц. Рухавік знаходзіцца на паверхні і за межамі апалубкі або зоны бетанавання. Як правіла, ужываюць агрэгаты магутнасцю 0.5 - 2.5 кВт;
  2. Гнуткі вал, які складаецца з сталёвага троса і пластыкавай гнуткай абалонкі. Таксама прылада мае механізм мацавання троса да вала рухавіка на адным канцы, да вале вібратара - на іншым;
  3. Вібрацыйны наканечнік або булава, якая ўяўляе сабой сталёвы цыліндр, у якім на падшыпніках і муфтах усталяваны планетарны вібрацыйны механізм.
Рухавік, вал і булава.

Такі інструмент, як правіла, з'яўляецца пераносным, за выключэннем выпадкаў, калі вырабляецца маштабнае бетанаванне і пакеты вібратараў падвешаныя на раме, якая перамяшчаецца кранамі. Да мінусаў дадзенай прылады можна аднесці дастаткова вялікую вагу рухавіка і невысокую частату вібрацыі, так як хуткасць кручэння вала абмежаваная.

Вібратар для бетону Калібр ВЭР 750 без вала і наканечніка.

Таксама варта ўлічваць, што гнуткі вал патрабуе догляду і змазкі, а наканечнік схільны сур'ёзным уздзеянняў, якія пры няправільным сыходзе хутка зношваюць прылада. Перавагай з'яўляецца параўнальна невысокі кошт інструмента.

Высокачашчынныя агрэгаты з'яўляюцца найбольш зручнымі і якаснымі, аднак, і даражэйшымі. Тут рухавік высокай частоты - 200 Гц - знаходзіцца непасрэдна ў булаве, якая на спецыяльным падаўжальніку апускаецца ў раствор. Высокая частата вібрацыі (парадку 10 - 12 кГц) забяспечвае больш якаснае ўшчыльненне бетону.

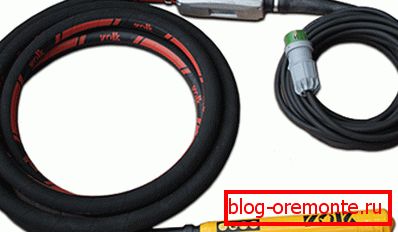

Агрэгат з рухавіком высокай частоты.

Рухавік працуе ад напружання 36 У і падключаецца да сеткі праз трансфарматар і пераўтваральнік частоты. Існуюць таксама высокачашчынныя вібратары для бетону на 220В, у якіх пераўтваральнік частоты і трансфарматар ўбудаваны.

  Звярніце ўвагу! Погружные вібратары з'яўляюцца найбольш зручным і універсальным інструментам, які падыходзіць для большасці бетонных работ, такіх як збудаванне падмуркаў, армопоясов, ростверка, пліт, сцен і калон з армаваннем сярэдняй частоты.

паверхневыя

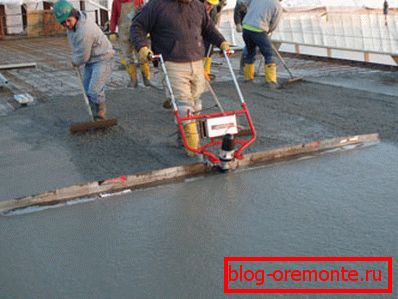

Вібратар для кладкі сцяжак і пліт.

паверхневыя вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Дадзеная прылада падыходзіць для збудаванні неглыбокіх сцяжак, пліт, пляцовак, дарожак, прыступак і да т.п. Таксама сустракаюцца паверхневыя вібрацыйныя ўстаноўкі, дзе замест рэйкі выкарыстоўваецца металічная пляцоўка. Прызначэнне ў іх такое ж.

павярхоўны инструмент с площадкой.

Звярніце ўвагу! Падобны інструмент мае досыць вузкую сферу прымянення і для збудаванні маштабных аб'ектаў, падмуркаў, калон, ростверк і паясоў не падыходзiць.

вонкавыя

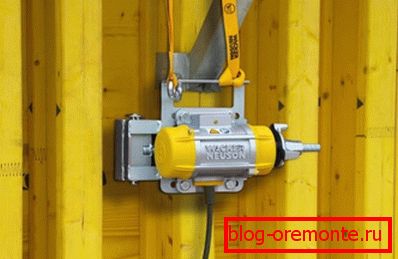

вонкавы вариант вибрационного аппарата.

Таксама досыць шырока ўжываюць вонкавыя вібрацыйныя ўстаноўкі. Яны найбольш простыя: рухавік з дебалансом мацуецца да апалубцы і перадае вібрацыю раствору праз яе.

Такія прылады добра сябе паказалі пры маналітным будаўніцтве сцен, калон і армопоясов, аднак для пліт, сцяжак і масіўных падмуркаў яны не падыходзяць. Выраб павінна мець максімальную плошчу судакранання з апалубкай і быць дастаткова танкасценныя.

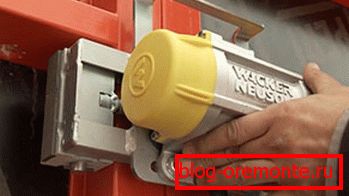

Працэс мацавання матора да апалубцы.

Рухавікі тут ужываюцца ў асноўным высокачашчынныя (характэрна і для паверхневых прылад), што дазваляе найбольш якасна абкласці бетон і атрымаць трывалае выраб з якаснай геаметрыяй.

Звярніце ўвагу! Пры будаўніцтве калон, сцен і ростверк з частым армаваннем альтэрнатывы вонкавым вібратар часта зусім няма, так як глыбінныя прылады проста не пройдуць праз арматурную краты.

Выраб вібратара дома

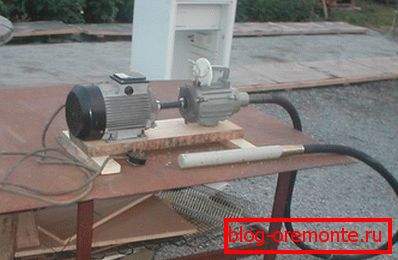

Зрабіць вібрацыйны агрэгат можна самастойна.

Калі вы не жадаеце набываць ці браць вібратар для бетону ў арэнду, тады наша інструкцыя дапаможа вам збудаваць яго самастойна:

  1. Булава выконваецца з сталёвага цыліндру дыяметрам 40 мм, у які на падшыпніках змяшчаюць сталёвы стрыжань, да якога збоку прыварылі больш кароткі адрэзак сталёвага стрыжня квадратнага перасеку. Адзін канец цыліндру зачыняюць вечкам на разьбе або заварваюць, а з другога выводзяць вал і робяць на ім скразное папярочны адтуліну для мацавання шплінт;
Вал выводзім з аднаго боку.
  1. Гнуткі вал робяць з армаванага гумовага шланга, унутр якога змяшчаюць сталёвы трос ад аўтамабіля або трос для прачысткі каналізацый. На канцы троса прыварваюць адрэзкі стрыжня, ​​якімі ён будзе мацавацца да вале рухавіка і вале оконечника;
Злучэнне з валам рухавіка можа быць васьмігранная.
  1. У якасці матора лепш за ўсё выкарыстоўваць магутную балгарку, так як частата яе кручэння максімальная. Таксама падыдзе магутная дрыль.

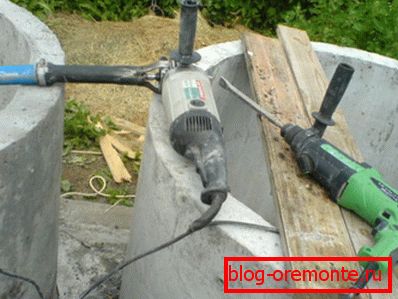

Лепш выкарыстоўваць магутную балгарку.
  1. Месцы злучэнняў лепш зачыніць гумовымі трубкамі і хамутамі ад траплення пылу і раствора, асабліва гэта тычыцца падшыпнікаў булавы. Саму булаву абавязкова атуліць пластыкавым або гумовым кажухом каб пазбегнуць карозіі ад кантакту з бетонам.
Усе механізмы варта старанна абараніць.

  Звярніце ўвагу! Паклапаціцеся пра тое, каб у падшыпнікі не трапляла вада, раствор ці пыл, інакш іх можа заклінаваць і пашкодзіць рухавік.

выснову

Для розных бетонных работ абавязкова ўжываюць глыбінны, вонкавы ці павярхоўны вібратар для бетону.

Відэа ў гэтым артыкуле дапаможа вам зразумець, як вырабляецца кладка з вібрацыяй.
