Удобоукладываемость бетоннай сумесі: нарматыўныя дакументы,

Агульнавядома, што бетон дзеліцца на розныя маркі па трываласці на сціск і марозаўстойлівасці. Удобоукладываемость бетоннай сумесі - гэта параметр, на які даволі рэдка звяртаюць увагу; між тым ён моцна ўплывае на працэс маналітнага бетанавання. Давайце пазнаёмімся з адпаведнай тэрміналогіяй і метадамі класіфікацыі.

Удобоукладываемость сумесі важная, сярод іншага, пры заліванні маналіту з шчыльным армаваннем.

Што гэта такое

Удобоукладываемость бетону - гэта ўласцівасць, якое ўплывае на яго здольнасць запаўняць апалубку адвольнай формы пад дзеяннем уласнай вагі. У дачыненні да цякучым сумесям яно называецца рухомасцю; для сумесяў, няздольных расцякацца пад уласным цяжарам, выкарыстоўваецца іншы тэрмін - калянасць.

Цікава: расцяканне бетону, самаадвольнага запаўненні формы перашкаджае счапленне часціц напаўняльніка паміж сабой і са сценкамі формы; пры гэтым, чым больш часціцы, тым больш супраціў. Спрыяюць ж яму вялікая колькасць вады, цэменту і адмысловых дадаткаў - пластыфікатараў.

Ад рухомасці раствора залежыць наяўнасць або адсутнасць часу ў тоўшчы маналіту. Недахоп рухомасці збольшага нівеліруецца штыкованием і / або виброукладкой; аднак яны дазваляюць пазбавіцца ад кавернаў далёка не заўсёды. Між тым 2 адсотка аб'ёму, занятага порамі, знізяць трываласць канструкцыі на 10%; павелічэнне працэнта паражнін да 5% прывядзе да 30-адсоткаваму памяншэння трываласці.

Здавалася б, відавочным рашэннем будзе вырабляць толькі і выключна сумесі высокай рухомасці: бо яны выдатна льюцца, не патрабуюць стомнага штыкования або энергаёмістай виброукладки. Але зрабiць гэта было: часам залішняя рухомасць шкодная.

Прывядзём пару найпростых прыкладаў:

  1. Занадта рухомая сумесь будзе вылівацца праз шчыліны дашчанай апалубкі.
  2. Пры кладцы на падсыпку з друзу рухомы бетон не застанецца на яе паверхні, а сыдзе ўнутр.

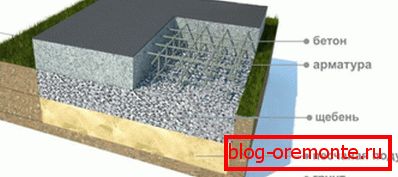

Залішне рухомая сумесь сыдзе ў друз.

нарматыўныя дакументы

Цікавіць нас параметр закранаецца ў двух нарматыўных дакументах:

  1. ДАСТ 7473-94 содержит общие требования к бетонным смесям и описывает их классификацию.
  2. ДАСТ 10181.1-81 регламентирует методику испытаний смесей на удобоукладываемость и применяющиеся для этих испытаний инструменты.

Давайце пазнаёмімся з асноўнымі момантамі абодвух дакументаў.

ДАСТ 10181.1-81

Пачнем з метадаў выпрабаванняў. Іх апісанне дапаможа зразумець спосабы класіфікацыі бетонаў па удобоукладываемостью.

Па Дасце мяркуецца, што сумесь выпрабоўваецца адным з двух спосабаў у залежнасці ад меркаванай рухомасці або калянасці.

тып сумесяў метад выпрабаванні
рухомыя Вымярэнне ападкаў конусу
жорсткія Вымярэнне часу працісквання сумесі праз адтуліны прыбора на вібрастале.

Цяпер - ледзь больш канкрэтыкі.

прыборы

Прибор для испытаний на осадку конуса - усеченный металлический конус с воронкой, упорами и ручками (читайте также статью «Алмазная чашка по бетону – ее виды и особенности»).

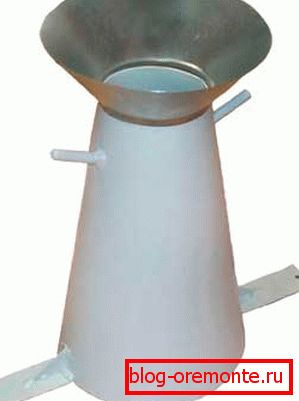

Знешні выгляд прыбора.

Для выпрабаванняў сумесі на жорсткасць патрабуецца ўжо два прылады, кожнае з якіх прыкметна складаней. Вібрастол - пляцоўка, якая вагаецца з хуткасцю 3000 ваганняў у хвіліну і з амплітудай 0,5 міліметра. Сам жа вымяральны прыбор - цыліндр са штатывам і якое апускаецца на штанзе масіўным металічным дыскам з шасцю адтулінамі.

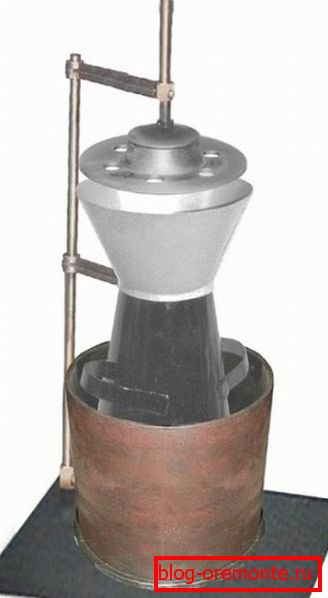

Прылада для выпрабаванняў на жорсткасць.

методыка выпрабаванняў

Якая змяшчаецца ў ДАСТ інструкцыя па парадку выпрабаванняў загадвае спачатку выпрабаваць сумесь з невядомымі характарыстыкамі на ўляганне конусу.

Методыка гранічна простая:

  1. Прыбор усталёўваецца на плоскі сталёвы ліст.
  2. Праз варонку ён напаўняецца прызначанай для выпрабаванняў бетоннай сумессю. Сумесь ўкладваецца трыма пластамі роўнай таўшчыні з абавязковым штыкованием кожнага пласта. Метад штыкования і які выкарыстоўваецца пры гэтым інструмент жорстка рэгламентаваны: штыковать бетон варта 25 разоў на пласт прутком дыяметрам 16 і даўжынёй 600 міліметраў са скругленымі бакамі.

Карысна: шчыра кажучы, ні матэрыял паверхні, ні даўжыня прутка амаль не аказваюць уплыву на вынік. Пры тэставанні сумесі сваімі рукамі можна абысціся, напрыклад, кавалкам оргалита або фанеры і любым гладкім адрэзкам арматуры.

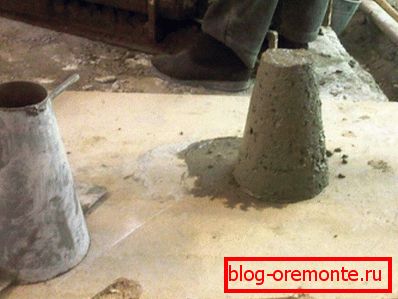

Ліст ДСП таксама падыдзе ў якасці падставы.
  1. Варонка здымаецца.
  2. Лішкі бетону па ўзроўні верхняга зрэзу прыбора прыбіраюцца кельняй.
  3. Прыбор акуратна, плыўным рухам без страсення здымаецца і ставіцца побач. Стандарт агаворвае нават час, якое павінен займаць працэс зняцця прыбора: ад 3 да 7 секунд.
  4. Лінейкай з дзяленнем не больш за 0,5 сантыметра вымяраецца розніца паміж верхам аселага конусу бетоннай сумесі і верхнім зрэзам прыбора. Атрыманая розніца і будзе характарызаваць рухомасць сумесі.

Для большай пэўнасці выпрабаванне паўтараецца двойчы. Вынік - сярэдняе арыфметычнае паміж двума вымярэннямі. Пры гэтым роскід паміж атрыманымі вынікамі вымярэнняў павінен знаходзіцца ў пэўных межах, якія залежаць ад іх абсалютнага значэння:

асадка конусу Максімальны роскід вымярэнняў
Да 4 см Да 1 см
5-9 см Да 2 см
Звыш 10 см Да 3 см

Нюанс: для бетонаў з крупнофракционными (звыш 40 мм) запаўняльнікамі выкарыстоўваецца павялічаны конус. Атрыманы пры вымярэнні з яго дапамогай вынік памнажаецца на каэфіцыент 0,67.

Калі асадка конусу роўная нуля, ўзор выпрабоўваецца прыборам другога тыпу.

  1. Прыбор жорстка мацуецца да виброплощадке. Згодна з ДАСТ, для гэтай мэты ён павінен забяспечвацца фланцам.
  2. Апісаным вышэй спосабам ў полы цыліндр прыбора змяшчаецца конус бетону.
  3. Штатыў паварочваецца такім чынам, каб дыск заняў пазіцыю строга над конусам, і фіксуецца заціскной шрубай.
  4. Дыск апускаецца на паверхню ўзору, пасля чаго адначасова ўключаецца вібрацыя і запускаецца секундамер. Адлік спыняецца, як толькі цэментная цеста праціснуць праз любыя два з шасці адтулін дыска. Атрыманы вынік у секундах характарызуе калянасць сумесі.
Схема выпрабаванняў: 1 - узор пасля зняцця конуса; 2 - аселы ўзор; 3 - велічыня ападкаў; 4 - дыск, праціскалі ўзор на вібрастале.

ДАСТ 7473-94

Ключавая інфармацыя, якая змяшчаецца ў гэтым дакуменце - табліца, згодна з якой вызначаецца марка бетону па удобоукладываемостью.

знак Асадка конусу, сантыметры Выпрабаванні на жорсткасць, секунды
Сверхжесткий бетон СJ3 100 і больш
СЖ2 51 - 100
СW1 41 - 50
Жорсткі бетон Ж4 31 - 40
J3 21 - 30
Ж2 11 - 20
W1 5 - 10
Рухомы бетон P1 1 - 4
П2 5 - 9
P3 10 - 15
P4 16 - 20
П5 21 - 25

Акрамя таго, у стандарце выкладаюцца патрабаванні да вады, выкарыстоўвальнай для зачыненыя (яна павінна адпавядаць ГОСТ 23732), да складу сумесі і максімальнай хібнасці працэнтных суадносін яе кампанентаў (для цэменту і пластыфікатараў - 1%, для запаўняльнікаў - 2%).

прымяненне

Як марка бетоннай сумесі па удобоукладываемостью ўплывае на тыповыя вобласці яе прымянення?

вобласць прымянення Рэкамендаваны маркі
Бетонныя падушкі пад падмуркі, сцяжкі падлогі Р1, W1
Дарожныя і аэрадромныя пакрыцця, плітныя падмуркі з рэдкім армаваннем або без арматуры P1
Плітныя падмуркі з ўмеранай шчыльнасцю армавання, бэлькі P1, П2
масіўныя калоны П2
Гарызантальныя канструкцыі з шчыльным армаваннем П2, P3
Вертыкальныя канструкцыі з шчыльным армаваннем P3, P4
Пліты перакрыццяў, трубаправоды П5

карысныя дробязі

  • Найпросты спосаб павялічыць рухомасць бетону - дадаць у яго вады. Аднак пры гэтым пацерпіць яго трываласць; такое рашэнне падыходзіць толькі для ненагруженных маналітаў.

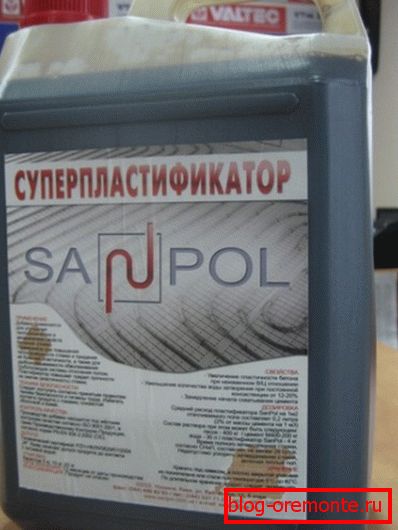

У агульным выпадку лепш скарыстацца пластыфікуюць дадаткамі.
  • Акрамя спецыяльных дабавак - пластыфікатараў, цана якіх часам аказваецца даволі нясціплай, для павелічэння рухомасці раствора ў яго часта дадаюць трохі (каля сталовай лыжкі на вядро) вадкага мыла або мыйнага сродкі для посуду.
  • Апрацоўка апорных канструкцый з шчыльным армаваннем (у прыватнасці, іх рэзка або свідраванне) вельмі непажаданыя. Апроч іншага, пры гэтым парушаецца армаванне, якое пакладзена анкера па краях праёму. Калі парушэнні арматуры ў сілу нейкіх прычын нельга пазбегнуць, кампрамісам могуць стаць прымяненне рыфленай арматуры, алмазнай свідраванне адтулін у бетоне і рэзка жалезабетону алмазнымі коламі.

Рыфленыя арматурнага каркаса дазваляе абыйсціся без дадатковай анкероўкі; алмазныя рэзка і бурэнне не парушаюць счаплення паміж армокаркаса і бетонам з прычыны адсутнасці ударнай вібрацыі.

Акрамя таго: краю адтулін і праёмаў пры выкарыстанні алмазнага інструмента будуць куды больш акуратна, чым у выпадку прымянення перфаратара і адбойнага малатка.

Фота дазваляе ацаніць якасць краёў рэзу.

заключэнне

Надеемся, что изучение нормативных документов и таблиц не показалось читателю слишком скучным. Как обычно, в прикрепленном видео в этой статье можно найти дополнительную полезную информацию (см.также статью «Заливка и упрочнение бетона на примере устройства пола: последовательность работ и правила технологии»).

Поспехаў!
