U-вобразныя блокі з газабетону: аптымальны спосаб ўладкаваць

Звычайныя жалезабетонныя перамычкі, якія выпускаюцца заводамі, часта нельга выкарыстоўваць для пабудоў, якія маюць незвычайную форму і арыгінальныя праёмы. Акрамя гэтага, узнікае яшчэ адна праблема - высокі кошт саміх перамычак і выдаткі на перавозку масіўнай прадукцыі.

Перамычкі з газабетону пазбаўленыя ад усіх гэтых недахопаў. Яны могуць быць зборнымі альбо зборна-маналітнымі.

На фота лотковые блокі розных памераў.

Годнасці, характарыстыкі і прызначэнне блокаў

Лотковые u блокі з газабетону могуць гуляць ролю апалубкі, а таксама даюць магчымасць вырабляць перамычкі зборнага тыпу альбо зборна-маналітнага.

перавагі матэрыялу

Вырабы маюць дакладныя памеры і палягчаюць працу.
  1. простая ўстаноўка. Невялікая удзельная маса матэрыялу (пры добрых трывальных уласцівасцях), дае магчымасць эканоміць грошы, не ужываючы спецтэхніку і пад'ёмныя прылады. Газобетонные перамычкі можна мантаваць ўручную.
  2. Дакладныя габарыты (тыпапамеры), згодна з агучаных у стандартах параметрах. Разнавіднасці гэтых элементаў можна ўжываць, зыходзячы з таўшчыні сцен. Іх шырыня дакладна супадае з аналагічнымі параметрамі звычайных (радавых) газобетонных блокаў.
  3. Аднастайнасць апорных канструкцый і ўбудаваных элементаў. Яны выраблены з таго ж матэрыялу, што і сцены будынка. Дзякуючы гэтаму акалічнасці, аздабленне пабудовы палягчаецца і паскараецца.
  4. Газобетонные u блокі ўтвараюць абарону ад цеплавых страт, а таксама спыняюць стварэнне «масткоў холаду».

Звярніце ўвагу! Дадзеныя элементы маюць габарыты даўжыні / вышыні ў 60? 20 ці 50? 20 гл і таўшчыню ў 25 см, 30, 37.5 і 40. Гэта дае магчымасць выбраць памер перамычкі, адпаведны перагародцы небудзь сцяны.

абазначэнне

Блокі з газабетону ў форме літары U могуць прымяняцца для Здаецца, што наступны.

  1. Як перамычкі дзвярных і аконных праёмаў знешніх сцен і перагародак, якія маюць шырыню 90/150 см.
  2. У якасці абвязвальных паясоў калянасці.
  3. Як апоры для зборных ж / б пліт перакрыццяў.
  4. У якасці апорных элементаў крокваў і мауэрлата.

ўласцівасці блокаў

Ніжэй прыведзена табліца асноўных характарыстык прадукцыі.

Марка па шчыльнасці Д-500
Аб'ёмная шчыльнасць (нарміруемую) 500 кг на кубічны метр
Клас трываласці пры сціску Па-2,5
Каэфіцыент цеплаправоднасці (сухое стан) 0.114 Вт на 1 ° Цэльсія
Каэфіцыент цеплаправоднасці (вільготнасць 8%) 0.146 Вт на 1 ° Цэльсія
Каэфіцыент цеплаправоднасці (вільготнасць 12%) 0.162 Вт на 1 ° Цэльсія
Ўсаджванне блокаў пры іх высыханні не больш за 0,3 мм на 1 м
Клас прадукту па марозаўстойлівасці 100-F,
Каэфіцыент ўзроўню парапранікальнасці 0.2 мг/м/?ч/?Па
мяжа тэрмастойкасці Не менш R-I / 150
Адхіленні ад нарматыўных габарытаў
вышыня ± 1? Мм
шырыня ± 2? Мм
даўжыня ± 3? Мм

Транспартна-пагрузачныя ўласцівасці блокаў агучаны ніжэй.

Памер U-вобразнага блока, у мм Лік блокаў на паддоне, у шт. Аб'ём паддона, у м3 Маса паддона блокаў, у кг
даўжыня вышыня таўшчыня
500 250 300 24 0.9 500
500 250 400 18 0.9 500

ўстаноўка перамычак

Як ужо гаварылася, перамычкі з газобетонных блокаў у форме літары U, можна ўсталяваць двума спосабамі.

зборныя канструкцыі

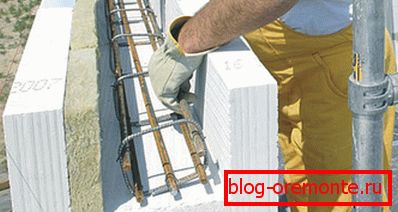

Уцяпленне і армаванне канструкцыі.
  1. Зборныя разнавіднасці перамычак выкарыстоўваюцца для перакрыцця праёмаў даўжынёй да 250 см.
  2. При его монтаже, такой блок должен опираться на стены Не менш, чем на 20 см с каждой из сторон (если шырыня проема до 5 м). Когда пролет равен 1.5/2.5 м, то конструкция должна иметь опоры с каждой стороны в 25 см.
  3. Інструкцыя папярэджвае, што лотковые блокі варта мантаваць на цвёрдую і роўную паверхню. Злучаць іх між сабой трэба клеем для газабетону.
  4. Калі перамычка мантуецца на знешнюю сцяну, дадаткова ўладкоўваецца цеплаізаляцыйны пласт з мінеральнай ваты альбо пенапалістырола.
  5. Далей у сабраныя латкі ўкладваюцца дубцы арматуры альбо зварваецца аб'ёмны армавальны каркас. Затым у гэтую своеасаблівую апалубку заліваецца бетонны раствор.
  6. Падбіраць арматуру, разнавіднасць каркаса, клас бетону, вынікае, зыходзячы з таго, на які мур ставіцца перамычка, і якую шырыню мае праём. Звычайна выкарыстоўваюцца арматурныя дубцы дыяметрам 8/14 мм і раствор класаў У-15 / У-20.

Звярніце ўвагу! Аптымальная рухомасць бетону пры заліве перамычкі - адліваная (ўсаджванне конусу больш 18 см). Гэта дае магчымасць не ўшчыльняць сумесь вібратарам.

Зборна-маналітныя аналагі

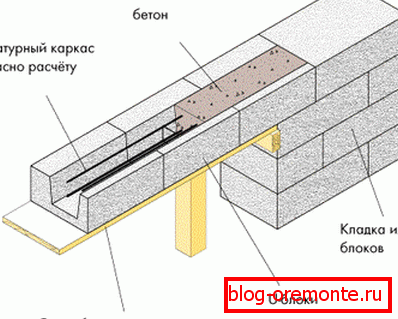

Схема ўладкавання зборна-маналітнай канструкцыі.

Калі трэба перакрыць праём шырынёй у 2.5 / 4 м, аптымальным будзе рашэнне збудаваць зборна-маналітную перамычку, выкарыстоўваючы блокі з газабетону.

  1. Яе выраб ажыццяўляецца прама над перакрываць пралётам.
  2. Сначала монтируется временный опорный щит. Далее на него кладутся U-образные лотки, таким образом, чтоб крайние из них опирались о стену Не менш, чем на 25 см.
  3. Адзін з адным латкі злучаюцца клеем для газабетону.
  4. Потым, па аналогіі з вытворчасцю зборных перамычак, канструкцыя ўцяпляецца, армуецца і заліваецца бетонам.
  5. Апорны шчыт можна прыбіраць праз 14 дзён.
  6. Кладка сваімі рукамі радавых блокаў на перамычку ажыццяўляецца пасля таго, як бетон набярэ праектную трываласць.

выснову

Газабетон - гэта сучасны тэхналагічны і зручны будаўнічы матэрыял. Збудаванне сцен з яго дадаткова палягчаецца тым, што вытворцы выпускаюць і канструктыўныя спецыяльныя элементы. У тым ліку і лотковые блокі.

Відэа ў гэтым артыкуле дадаткова раскажа аб гэтай тэме.
