Тма для прагрэву бетону: прызначэнне, характарыстыкі,

10-08-2018

Будаўніцтва

Абаграванне бетону ТМА - гэта тэхналогія, якая дазваляе вырабляць кладку і ліццё таварнага бетону ў маналітным будаўніцтве пры адмоўных тэмпературах без парушэння тэхналагічнага працэсу, які забяспечвае матэрыялу нармальныя ўмовы паспявання і цвярдзенні. Мы хочам распавесці аб прызначэнні і характарыстыках абсталявання для трансфарматарнага прагрэву бетону.

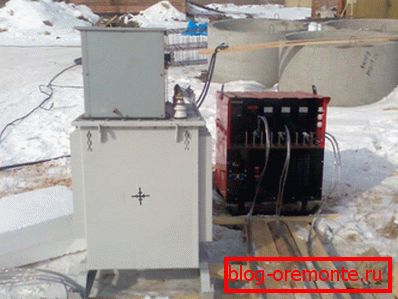

На фота паказаны трансфарматар для абагрэву бетону ў працы.

прагрэў бетону

прызначэнне

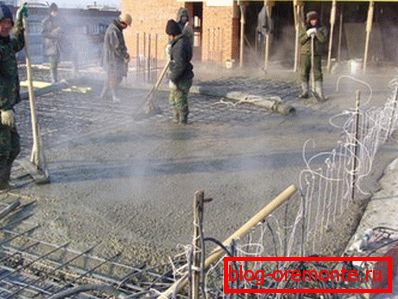

Інструкцыя па ўкладцы патрабуе захавання тэмпературнага рэжыму.

Бетон - гэта штучны камень, які атрымліваецца пасля застывання спецыяльна падабранага раствора звязальных рэчываў і запаўняльнікаў, зачыненага вадой. Працэс цвярдзення забяспечваецца рэакцыяй гідратацыі цэменту, для праходжання якой неабходны портландцемент і вада ў вадкім стане.

Нягледзячы на пісьменнае планаванне і сур'ёзную арганізацыю будаўнічых мерапрыемстваў, пазбегнуць работ у зімовы час не атрымоўваецца. У выніку ўзнікае неабходнасць кладкі бетону або ліцця маналітных канструкцый пры адмоўных тэмпературах, а гэта патрабуе пэўнага падыходу да работ і асаблівай тэхналогіі кладкі.

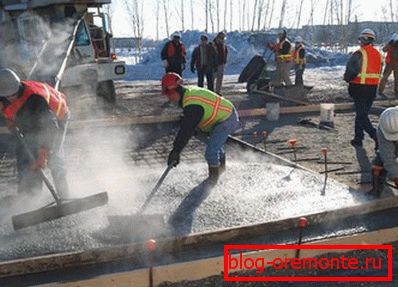

Зімовы бетанаванне патрабуе асаблівага падыходу.

Як вы маглі здагадацца, пры падзенні тэмпературы паветра ніжэй за нуль градусаў па шкале Цэльсія, вада ў складзе бетоннага раствора пачынае замярзаць і крышталізавацца, што прыводзіць да прыпынку рэакцыі гідратацыі з-за недахопу вольнай вадкасці. У выніку бетон не набірае разліковай трываласці і свае задачы выконваць не можа.

Звярніце ўвагу! Існуе меркаванне, што пасля размарозкі бетон працягвае набіраць трываласць і спець, як ні ў чым не бывала. Аднак гэта не так: матэрыял ужо не зможа набраць разліковую трываласць і ўсё роўна будзе горш па ўсіх паказчыках.

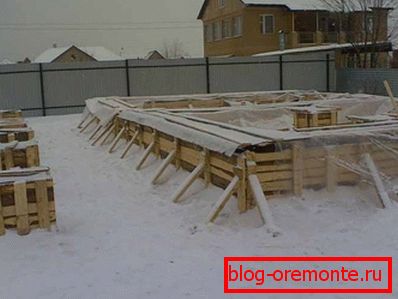

Магчымасць правядзення работ зімой дазваляе значна паскорыць будаўніцтва.

Адзіным спосабам прадухілення замярзання вады ў растворы з'яўляецца яго абаграванне. Ён дазваляе матэрыялу набраць асноўную трываласць за перыяд, калі практычна ўся вада уступіць у рэакцыю гідратацыі цэменту і свабоднай вадкасці ў бетоне практычна не застанецца.

Звярніце ўвагу! Абаграванне бетону дазваляе паскорыць тэрміны будаўніцтва, аптымальна арганізаваць яго этапы, патанніць выдаткі на просты тэхнікі і сезонны дэфіцыт матэрыялаў і працоўнай сілы.

спосабы

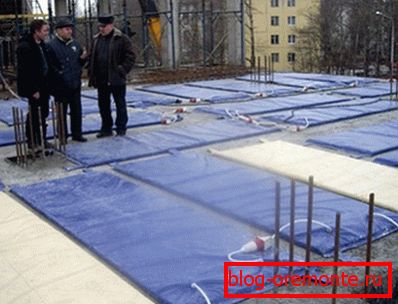

Для абагрэву можна выкарыстоўваць інфрачырвонае выпраменьванне.

Існуюць розныя спосабы абагрэву бетону для зімовай кладкі і ліцця.

З рознай частатой выкарыстоўваюць такія тэхналогіі:

Збудаванне хованак, теплушек, надбудоў і іншых канструкцый, якія перашкаджаюць прамому кантакту рабочай зоны з халодным паветрам. Часта ўжываецца сумесна з абагравальнікамі на электрычным, цвёрдапаліўны, дызельным або газавым харчаванні. Ставіцца да дарагім і малаэфектыўным спосабам, непрыдатным для маштабных аб'ектаў;
Выкарыстанне апалубкі з падагрэвам. Мяркуе наяўнасць спецыяльнага абсталявання для збудаванні апалубкі з абаграваць элементамі, а таксама комплексу злучальных і тым, што кормяць правадоў, трансфарматараў і аўтаматыкі кіравання і абароны сістэмы. Падыходзіць для невялікіх канструкцый, сцен і іншых стандартных элементаў;
Электродной абаграванне бетону. Заснаваны на цеплавым эфекце, характэрным для праходжання электрычнага току праз праваднік з супрацівам, толькі правадніком тут з'яўляецца сам раствор. Адрозніваецца нізкім ККД і вялікімі выдаткамі энергіі, прыдатны для залівання вертыкальных сцен, дыяфрагмаў і калон;
прагрэў бетону с помощью провода ПНСВ (1, 2). Ўнутры апалубкі ўкладваецца спецыяльны провад, які награваецца пры праходжанні праз яго электрычнага току. Прагрэў бетону ТМА і правадамі адрозніваецца дастаткова высокім ККД і нізкімі выдаткамі энергіі, падыходзіць для розных, у тым ліку масіўных і нестандартных канструкцый, адрозніваецца складанай падрыхтоўкай;
інфрачырвоны нагрэў. Тут раствор падаграваюць адмысловымі выпраменьваюць мацюкамі, аднак існуе праблема выпарэння вады. Спосаб прыдатны для пліт і невялікіх гарызантальных і танкасценных канструкцый;
індукцыйны абаграванне. Заснаваны на з'яве электрамагнітнай індукцыі: шпулька з правадніком стварае пераменнае электрамагнітнае поле, якое наводзіць ток у арматурных каркасе канструкцыі, у выніку чаго яна награваецца. Адрозніваецца дарагім абсталяваннем і складаным разлікам колькасці віткоў і цеплавога эфекту.

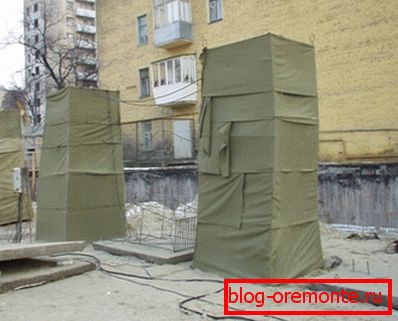

Збудаванне хованак - папулярны спосаб барацьбы з марозам.

Звярніце ўвагу! Аналіз усіх спосабаў павышэння тэмпературы раствора дазваляе вылучыць абаграванне з дапамогай правадоў як найбольш універсальны і эфектыўны, актуальны для канструкцый розных памераў і формаў і прыдатны для працы з вялікімі аб'ёмамі бетону.

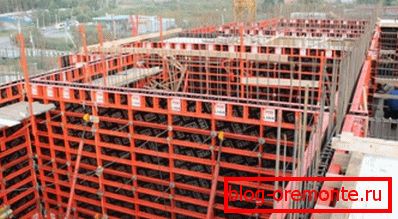

Які грэе апалубка - сучаснае рашэнне праблемы.

Далей мы разгледзім асноўная крыніца харчавання для сістэм электрычнага абагрэву бетону - трансфарматары і станцыі, якія забяспечваюць пераўтварэнне сеткавага напружання да прымальных значэнняў, а таксама падачу і рэгуляванне працоўнага току на аб'екце.

абсталяванне

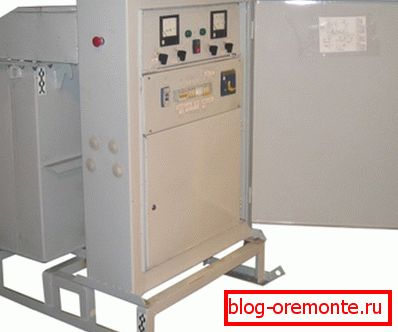

Найбольш распаўсюджаная трансфарматарная станцыя КТПТО-80.

Для рэалізацыі электрычнага абагрэву неабходна наяўнасць спецыяльнага абсталявання. Акрамя Які грэе правадоў або электродаў спатрэбіцца крыніца харчавання з зададзенымі параметрамі току і напружання на выхадзе.

Найбольш распаўсюджаным выглядам такога абсталявання з'яўляецца станцыя КТПТО-80 на сілавым трансфарматары ТМТО-80 / 0.38 У-3. Гэта сілавы паніжальны трансфарматар з алейным астуджэннем і трехниточной трохфазнай абмоткай магутнасцю 80 кВт.

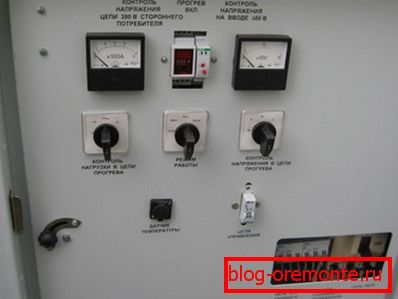

Панэль кіравання станцыі прагрэву бетону.

Напружанне на выхадзе (НН) - 42 У, на ўваходзе (ВН) - 380 В. Частата сілкавальнага току - 50 Гц, неабходны трохфазны крыніца харчавання намінальнай магутнасцю 2.5 ква. На баку СН даступныя такія прыступкі напружання халастога ходу - 55 У, 65 У, 75 У, 85 У і 95 В.

Магутнасць абмоткі сілавога трансфарматара з боку НН - 2.5 ква, ток на баку СН пры напрузе 55 - 65 В - 520 А, пры напрузе 75 - 85 - 95 В - 471 А.

У аўтаматычным рэжыме магчымая рэгуляванне тэмпературы электрапрагрэву ў межах 20 - 100 градусаў Цэльсія. Магутнасць 80 кВт дазваляе выграваць да 90 м3 бетону.

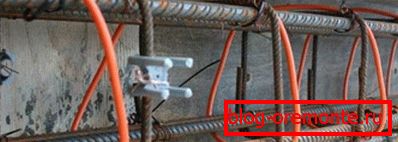

Провад укладваюць і фіксуюць на арматурныя каркасе.

Станцыя камплектуецца сілавым трансфарматарам у кажусе, ахоўным корпусам з дзверцамі, якія палягчаюць агляд і рамонт агрэгатаў, блокам кіравання і абароны ад аварыйных рэжымаў, кранштэйнамі, санкамі ці рамай для перавозкі абсталявання. Вага трансфарматара складае 665 кг, памеры - 147х140х101 мм.

Кошт абсталявання вагаецца ў межах 90 - 120 тысяч рублёў, арэнда складае каля 10% кошту ў суткі. Падключэнне станцыі і ўвод яе ў працу з нагрузкай вырабляецца прафесійным энергетыкам, сваімі рукамі гэта рабіць непажадана, больш за тое, гэта забаронена будаўнічымі правіламі і тэхнікай бяспекі. Энергетык павінен мець стандартны допуск на 1000 В.

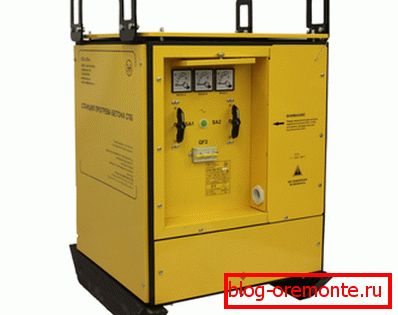

Сучасны варыянт палегчанага абсталявання.

Звярніце ўвагу! Станцыя можа выкарыстоўвацца як крыніца харчавання для электраінструмента з напругай 42 У і для асвятлення аб'екта. Рэзка жалезабетону алмазнымі коламі і алмазнай свідраванне адтулін у бетоне пры такім напружанні не вырабляецца.

выснову

абсталяванне для трансформаторного прогрева бетонного раствора во время зимней укладки позволяет значительно ускорить строительство и оптимизировать организационные процессы относительно сезонов и времен года.

Відэа ў гэтым артыкуле пакажа прылада ў працы і дапаможа разабрацца ў яго выкарыстанні.
