Сценавыя бетонныя панэлі: стандарты і патрабаванні

Па якіх нарматыўным дакументам вырабляюцца бетонныя панэлі для сцен? Па якіх прыкметах яны класіфікуюцца? Як чытаць маркіроўку панэляў? Як дакументальна афармляецца пастаўка партыі гэтых вырабаў заказчыку? Давайце разбярэмся ў гэтых пытаннях.

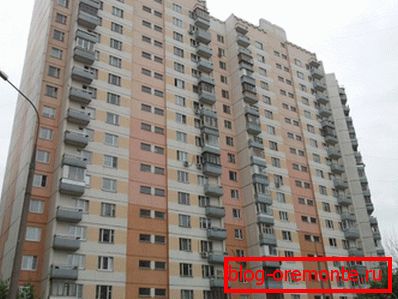

Панэльны дом серыі П3.

нарматыўныя дакументы

Нам трэба будзе вывучыць два дакументы, якія рэгламентуюць вытворчасць цікавяць нас вырабаў.

  1. ДАСТ 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Карысна: газобетонные сценавыя панэлі (паводле тэксту дакумента - вырабленыя з автоклавного ячэістага бетону) таксама падпадаюць пад яго дзеянне.

  1. Асобна мы разгледзім ўнутраны дакумент канструктарскага бюро імя А.А. Якушава, які спецыялізуецца на архітэктурна-будаўнічых сістэмах і новых тэхналогіях у будаўніцтве. Ён змяшчае рэкамендацыі па праектаванні трохслаёвых панэляў з унутраным пластом цеплаізаляцыі з экструдаванага пенаполістырол.

ДАСТ 11024-84

Давайце вывучым асноўныя пункты дакумента.

класіфікацыя

Вонкавыя панэлі класіфікуюцца па трох прыкметах:

  1. Прызначэнні ў канструкцыі будынка. Магчымыя наступныя варыянты:
  1. Вырабы для надземных паверхаў.
  2. Вырабы для тэхнічных падвалаў або цокаляў.
  3. Панэлі для гарышча.
  • Конструктивному решению. По этому признаку изделия, произведенные по ДАСТ 11024-84, могут быть:
    1. складовымі;
    2. Суцэльнымі.
    3. Нарэшце, па колькасці слаёў адрозніваюць:
      1. аднаслаёвыя;
      2. двухслаёвыя;
      3. Трохслаёвыя вырабы.

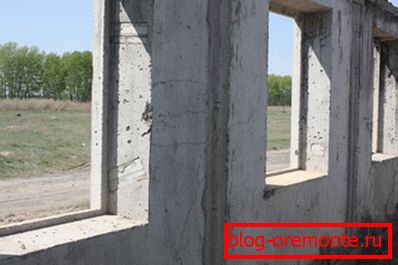

      4. Суцэльныя трохслаёвыя панэлі для надземных паверхаў.

        найменні

        З улікам класіфікацыі сценавыя панэлі з бетону падзяляюцца на некалькі тыпаў.

        Для надземных этажей:

        Найменне апісанне
        1HC аднаслаёвыя суцэльныя
        2НС двухслаёвыя суцэльныя
        3НС Трехслойные цельные
        4NS аднаслаёвыя складовыя
        5НС двухслаёвыя складовыя
        6НС Трехслойные составные

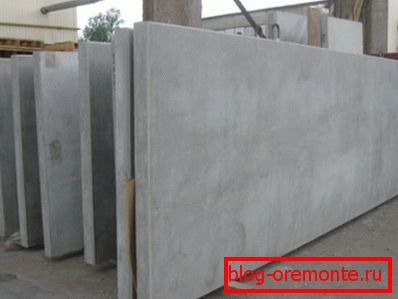

        Аднаслаёвыя суцэльныя панэлі.

        Для цокаляў і тэхнічных падвалаў:

        Найменне апісанне
        1NTS аднаслаёвыя суцэльныя
        2НЦ двухслаёвыя суцэльныя
        3NC Трехслойные цельные
        5NTs двухслаёвыя складовыя
        6NC Трехслойные составные

        Для гарышчаў:

        Найменне апісанне
        1NC аднаслаёвыя суцэльныя
        2Nc двухслаёвыя суцэльныя
        3NC двухслаёвыя суцэльныя
        4NC аднаслаёвыя складовыя
        5NÇ двухслаёвыя складовыя
        6NCH Трехслойные составные

        памеры

        Перш, чым прывесці значэння памераў, варта растлумачыць значэнне аднаго тэрміна.

        Даведка: каардынацыйны памер - значэнне, якое вызначае межы модульнага прасторы ў адным з кірункаў. Прасцей кажучы, гэта даўжыня або вышыня ўчастка фасада, адпаведная адной панэлі і якая ўключае частка таўшчыні шва.

        Каардынацыйны памер роўны асераднёнаму адлегласці паміж паралельнымі швамі аднолькавых панэляў.
        Тып размяшчэння панэляў ў сцяне асаблівасць панэлі Найменне памеру Канструкцыйны памер, мм
        однорядная даўжыня 1200, 1500, 1800, 2400, 3000, 3600, 4200, 4500,4800, 5400, 6000, 6600, 7200, 7500
        вышыня 2800, 3000, 3300, 3600, 4200
        полосовой гарызантальнае паласавая даўжыня 3000, 3600, 4200, 4500, 4800, 5400, 6000, 6600, 7200, 7500, 9000, 12000
        вышыня 600, 900, 1200, 1300, 1500, 1800, 2100, 3000
        Простеночная даўжыня 300, 450, 600, 750, 1200, 1800
        вышыня 1200, 1500, 1800, 2100, 2400, 2700
        полосовой вертыкальнае паласавая даўжыня 600, 750, 900, 1200, 1500, 1800
        вышыня 2800, 3000, 3300, 3600, 4200, 4800, 5400, 6000, 6600, 7200, 8400
        падваконная даўжыня 900, 1200, 1350, 1500, 1800, 2100, 2400, 2700
        вышыня 600, 700, 900, 1200, 1300, 1500, 1800, 2100
        усе тыпы таўшчыня 200, 225, 250, 275, 300, 325, 350, 375, 400

        маркі бетону

        Які бетон выкарыстоўваецца для слаёў панэляў рознага прызначэння?

        • У аднаслаёвых вырабах можа прымяняцца лёгкі бетон марак М50 - М150 і ячэісты автоклавного бетон марак М25 - М100.

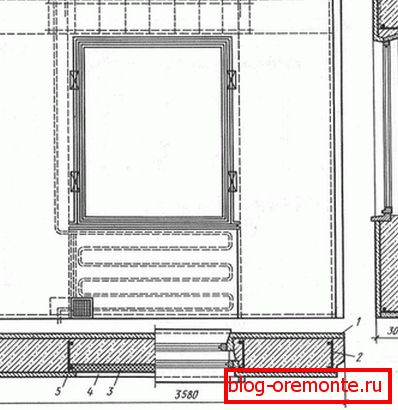

        Аднаслаёвай сценавая панэль.

        Звярніце ўвагу: ячэістыя бетоны дрэнна пераносяць ударныя нагрузкі. Для невялікіх тэхналагічных адтулін ідэальнае рашэнне - алмазнай свідраванне адтулін у бетоне. Яно, як і рэзка жалезабетону алмазнымі коламі, пакіне ідэальна роўныя краю і ня ставіць канструкцыю рызыцы з'яўлення расколін.

        • Для апорнага пласта двухслойнае суцэльных панэляў можа выкарыстоўвацца цяжкі бетон марак М150 і вышэй або лёгкі (пачынаючы ад М100). Цеплаізаляцыйны пласт выконваецца з крупнопористого лёгкага бетону марак М35 - М75.
        • Вонкавы і ўнутраны пласты суцэльных трохслаёвых панэляў выконваюцца з цяжкага (М150 і вышэй) і лёгкага (М100 і вышэй) бетону. Сувязі паміж гэтымі пластамі патрабуюць абавязковага армавання і выконваюцца з лёгкага (ад маркі М75) або цяжкага (ад М150) бетону.
        • Унутраны пласт двухслаёвага вырабы з экранам (шчыльным звернутым на вуліцу ахоўным пластом, аддзеленым паветранай праслойкай) фармуецца з лёгкага або ячэістага бетонаў. У першым выпадку выкарыстоўваецца марка М50 і вышэй; у другім - М25 і вышэй. Для вырабу экрана выкарыстоўваюцца цяжкі (ад М150) і лёгкі (ад М75) бетоны.
        • Для трохслаёвых панэляў з экранам патрабаванні некалькі стражэй: Для ўнутранага пласта - цяжкі (М150 і вышэй) або лёгкі (ад М100 для апорных і ад М75 для ненясучыя панэляў); для экрана - цяжкі (ад М150) або лёгкі (ад М75) бетоны.

        паверхню

        Тып паверхняў (знешняй і ўнутранай) таксама можа вар'іравацца ў залежнасці ад пажаданняў будаўнічай арганізацыі. Катэгорыі паверхняў абазначаюцца літарай А і лічбай ад 2 да 7:

        абазначэнне апісанне
        A2 Так маркіруюцца і вонкавая, і ўнутраная паверхні. Яны гатовыя да афарбоўкі і не патрабуюць папярэдняга шпаклевания.
        A3 Вонкавы бок можна фарбаваць; ўнутраную папярэдне трэба шпаклевать.
        А4 Асабовая паверхня пад шпалеры.
        А.5 Асабовая паверхня пад кафлю.
        A6 паверхню не подлежит чистовой отделке.
        A7 Паверхню пасля заканчэння будаўніцтва будзе нябачная.

        Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

        Вырабленыя з МДФ сценавыя панэлі пад бетон для ўнутранага аздаблення жылога памяшкання ў інтэр'еры.

        маркіроўка

        Яна наносіцца маркерам або штампуецца на нелицевом вертыкальным тарцы вырабы.

        Звярніце ўвагу: акрамя таго, на панэлі могуць прысутнічаць ўказанні адносна месцаў Строповка пры пагрузачных працах.

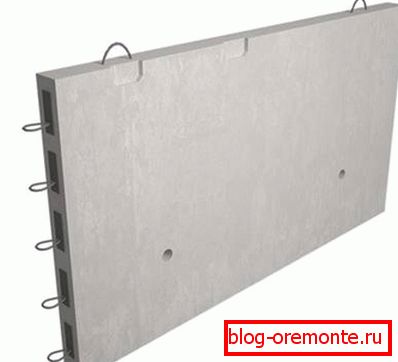

        Звычайна, зрэшты, для перамяшчэння выкарыстоўваюцца мантажныя завесы.

        Маркіроўка складаецца з трох літарна-лічбавых груп.

        Яны апісваюць адпаведна:

        1. Тып і габарытныя памеры вырабы.
        2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
        3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

        Давайце ў якасці прыкладу разбяром абазначэнне вырабы тыпу 3НС памерам 2990 х 2865 х 350 мм з апорным пластом з цяжкага бетону маркі М200.

        Панэль ўстойлівая да маразоў звыш -40С і прызначана для сейсманебяспечных раёнаў.

        1. У першай групе будуць прысутнічаць тып і памеры, названыя ў дэцыметрах для даўжыні, вышыні і ў сантыметрах для таўшчыні: 3НС30.29.35.
        2. Тып і марка апорнага пласта будуць пазначаныя групай 200Т.
        3. Сейсма- і марозаўстойлівасць будзе адлюстравана ў назве літарамі СМ.

        У выніку маркіроўка вырабы набудзе выгляд 3НС30.29.35-200Т-СМ.

        суправаджальныя дакументы

        Інструкцыя па запаўненні дакументаў, якія суправаджаюць партыю сценавых панэляў, не ўтрымоўваецца ў тэксце стандарту; аднак пералік абавязковы для ўсіх вырабленых паводле яго патрабаванням вырабаў.

        Такім чынам, у суправаджальных дакументах называюцца:

        • Назва і адрас завода - вытворцы.
        • Дата выдачы сертыфіката якасці і яго нумар.

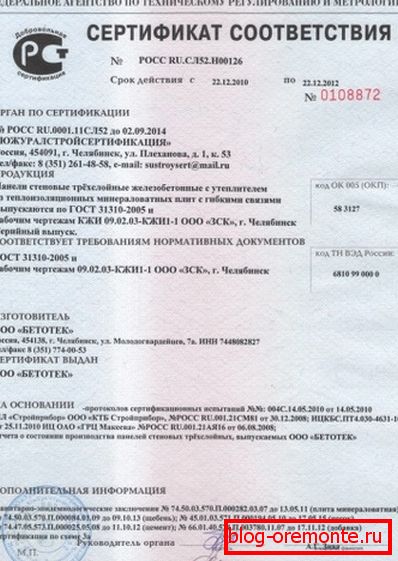

        Сертыфікат якасці на партыю трохслаёвых панэляў.
        • Нумар партыі тавару.
        • Поўны пералік марак канструкцый у партыі з указаннем колькасці вырабаў кожнага тыпу.
        • Дата вырабу вырабаў.
        • Марка трываласці бетону і яго клас.
        • Нарматыўны дакумент (у агульным выпадку - ДАСТ 11024-84, радзей - ўзгодненыя з заказчыкам ТУ).

        Звярніце ўвагу: у шматслойных панэлях клас і марка трываласці бетону паказваюцца для кожнага пласта.

        Транспарціроўка, пагрузка

        Панэлі перавозяцца спецыяльна абсталяваным транспартам у вертыкальным становішчы. Для шматслойных вырабаў важна яшчэ адно патрабаванне: апоры размяшчаюцца з боку апорнага пласта. Кошт невыканання патрабаванняў да транспартоўкі - вялікая верагоднасць разгрузіць партыю пашкоджанай: трасяніна пры перавозцы разам з велізарнай масай вырабаў цалкам здольныя пашкодзіць іх.

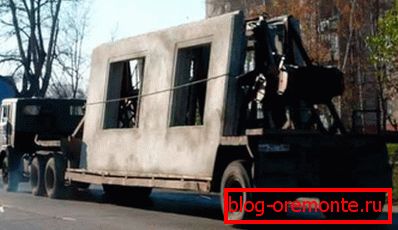

        Перавозка панэляў.

        Паміж сабой панэлі пракладваюцца драўлянымі пракладкамі таўшчынёй не менш 3 гл. Захоўванне адбываецца ў тых жа ўмовах: вертыкальнае або нахіленае становішча, драўляныя пракладкі.

        Для пагрузкі і разгрузкі звычайна выкарыстоўваюцца мантажныя завесы. Зразумела, разгрузка вырабляецца не сваімі рукамі (некалькі тон масы, памятаеце?), А з прыцягненнем пад'ёмнай тэхнікі.

        Рэкамендацыі па праектаванні уцепленых пенаполістырол панэляў

        Паколькі гэтыя вырабы вырабляюцца паводле тых жа стандартаў, што і ўсе астатнія, мы вывучым толькі ключавыя моманты дакумента.

        Уцяпляльнік размяшчаецца паміж двума пластамі армаванага бетону (цяжкага або лёгкага). Ячэістыя віды бетону ў дадзеным выпадку не прымяняюцца: іх галоўную функцыю бярэ на сябе ўцяпляльнік для бетонных вырабаў.

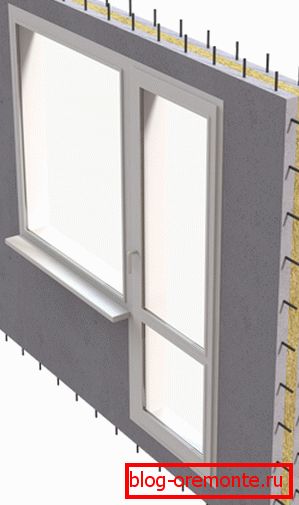

        Вонкавы і ўнутраны пласты армуюцца.

        Вонкавы і ўнутраны пласты могуць злучацца бетоннымі армаванымі шпонкамі або гнуткімі сувязямі з каразійна-ўстойлівага матэрыялу (стекловолоконной арматуры або стойкіх да іржаўлення сталей).

        Фасадная бок вырабы абсталёўваецца ахоўна-дэкаратыўным пластом.

        Спіс прапанаваных дакументам рашэнняў суцэль звычайны:

        1. Пліткавыя абліцоўванне (кафляй ці пліткай з дэкаратыўнага бетону).

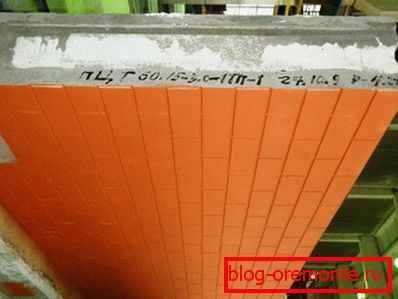

        На фота - менавіта гэты варыянт выканання.
        1. Пласт дэкаратыўнага тынкавага раствора.
        2. Фасадная фарба.

        Панэлі прызначаны для жылых, вытворчых і грамадскіх будынкаў вышынёй да 75 метраў, што адпавядае 20 - 25 паверхах (у залежнасці ад вышыні столяў).

        Вырабы, у якіх вонкавы і ўнутраны трывалыя пласты звязаныя гнуткімі перамычкамі, больш сейсмаўстойлівасць (да 9 балаў), затое менш тэрмаўстойлівасць (ад -60 да + 45С супраць дыяпазону -60 - +75 у панэляў з жорсткімі жалезабетоннымі шпонкамі).

        Маркіроўка некалькі адрозніваецца ад прадугледжанай вывучаным раней дакументам. Тып панэлі змяшчае ўказанне на тып сувязяў паміж трывалымі пластамі (ж - жорсткія, г - гнуткія) і на магчымасць выкарыстоўваць яе ў якасці апорнай (апорныя вырабы абазначаюцца літарай Н).

        Так, выраб ЗНЦНг - гэта трохслаёвая цокальная панэль, якая можа выконваць функцыю апорнай і звязаная гнуткімі сувязямі.

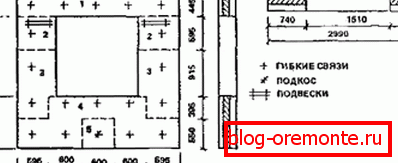

        Апорная панэль з гнуткімі сувязямі.

        заключэнне

        Спадзяемся, што незлічоныя табліцы і назвы не задаволілі цікаўнасць чытача. Як звычайна, відэа ў гэтым артыкуле прапануе яго увазе дадатковую тэматычную інфармацыю. Поспехаў у будаўніцтве!
