Швы бетанавання: рабочыя, кампенсацыйныя, усаджвальныя.

Мала хто з нас ведаюць, што ўяўляюць сабой працоўныя швы бетанавання. Або для чаго патрэбныя швы сціску і пашырэння ў бетоне і ці ёсць нейкія правілы адносна іх прылады ў розных выпадках. Давайце паспрабуем разабрацца ў гэтым пытанні.

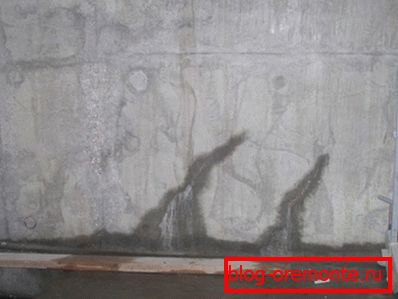

Адзін з відаў швоў дзеліць маналіт на ўчасткі з выразна акрэсленымі межамі.

рабочыя швы

вызначэнне

Рабочым (халодным, будаўнічым) завецца шво паміж схапілі і новым бетонам ўнутры маналітнай канструкцыі.

Звярніце ўвагу: халодны шво - з'ява негатыўнае, паколькі зніжае выніковую трываласць маналіту. Ідэальны выпадак - калі ўвесь аб'ём апалубкі запаўняецца ў адзін прыём. Аднак з-за тэхналагічных, фінансавых ці арганізацыйных прычын гэта не заўсёды магчыма.

Кампраміснае рашэнне, якое дазваляе пазбегнуць падзення трываласці - папластовае запаўненне апалубкі, пры якім новы пласт выкладваецца да схоплівання старога.

правілы прылады

Што рабіць, калі бетанаванне усё ж такі даводзіцца выконваць са значнымі перапынкамі? Як зрабіць максімальна трывалымі, да прыкладу, рабочыя швы пры бетанаванні падмурка?

Па БНіП за нумарам 3.03.01-87 у гэтым выпадку варта прытрымлівацца шэрагу нескладаных правіл.

  • Першае і асноўнае: калі бетон паспеў схапіцца, далейшыя работы па бетанаванні выконваюцца толькі пры дасягненні ім трываласці не меней 1,5 Мпа (150 кгс / гл 2).
  • Паверхню старога бетону перад аднаўленнем прац абавязкова чысціцца ад цэментных плёнак. Гэтая праца можа быць выканана як сваімі рукамі (металічнай шчоткай або ручным інструментам), так і з выкарыстаннем пескоструйной тэхнікі.
  • Для лепшага счаплення настойліва рэкамендуецца выкарыстоўваць грунты, клеі або бітум.

З падмуркам разабраліся. Ці ёсць нейкія тонкасці ў прыладзе швоў больш складаных нагружаных канструкцый?

канструкцыя патрабаванні
калоны Шво размяшчаецца на ўзроўні нізу прагону, бэлек або верху падмурка.
Бэлькі, залітыя заадно з перакрыццем Шво на 2 - 3 сантыметры ніжэй ніжняй паверхні пліты перакрыцця.
Пліты любога тыпу (уключаючы перакрыцця) Шво паралеляў меншаму з перасекаў пліты.

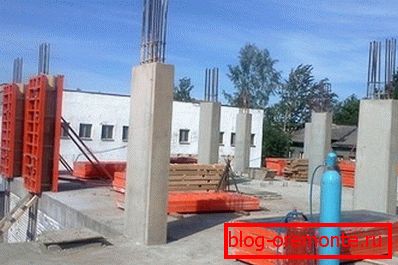

Рабочыя швы размесцяцца на ўзроўні нізу апорных бэлек.

кампенсацыйныя

кампенсацыйныя швы в бетоне, как несложно догадаться по их названию, предназначены для компенсации теплового расширения и прочих воздействий, способных привести к появлению трещин. Они полностью рассекают бетонную конструкцию (включая армирование), фактически разделяя ее на несколько независимых монолитов.

Яны неабходныя:

  • Пры даўжыні маналітнай канструкцыі звыш 50 метраў.

Дзіўна, што, заканадаўцам у галіне максімальнага памеру маналіту з'яўляецца Брытанская Энцыклапедыя бетоншчыка. Аднак на Брытанскіх выспах клімат куды цяплей расійскага, а, значыць, і менш максімальную цеплавое пашырэнне. З улікам гэтага будзе куды больш разумным прытрымлівацца як мінімум удвая меншых памераў.

  • Па перыметры маналітнага падлогі (мэта - не даць усаджванню сцен і падмурка выклікаць парэпанне яго паверхні).
  • Вакол калон, якія абапіраюцца на падсыпку ці ушчыльненую грунт.

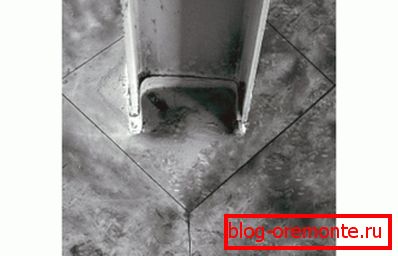

На фота добра бачны шво вакол апорнага элемента металаканструкцыі.

І ў гэтым выпадку, зразумела, ёсць некалькі правілаў.

  • Термошвы ў бетоне павінны мець шырыню не менш за 6 міліметраў. Інструкцыя звязана з тэмпературным пашырэннем матэрыялу: пры меншай шырыні яе можа банальна не хапіць пры нагрэве.
  • Вакол калон апяразваюць іх швы могуць быць як квадратнымі, так і круглымі. Квадратны разгортваецца адносна калоны на 45 градусаў (такім чынам, каб насупраць вугла калоны ён быў прамым).

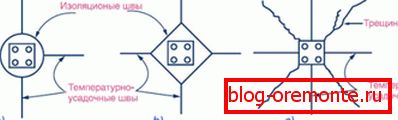

На першых двух малюнках калоны ізаляваны правільна. На трэцім ізаляцыя калоны ад сцяжкі ня выкананая. Кошт памылкі - расколіны ў маналіце.
  • Атрыманыя паражніны абавязкова запаўняюцца герметыкам або якім-небудзь іншым ізаляцыйным матэрыялам. Навала вады, бруду і мікраарганізмаў прывядзе да паскоранага разбурэння бетону.

усаджвальныя

усаджвальныя швы в бетонных полах призваны компенсировать неравномерность высыхания стяжки после ее заливки. Дело в том, что толстый слой бетона сохнет не сразу по всей толщине; верхний слой дает более сильную усадку, в результате чего стяжка пытается деформироваться. Благодаря принудительному делению поверхности на сравнительно небольшие по площади элементы трещины либо не образуются вовсе, либо образуются по уже намеченным линиям (читайте также статью «Армированный бетон: особенности изготовления»).

Правілы?

Яны ёсць і тут:

  • Карта (фрагмент сцяжкі, абмежаваны усаджвальнымі швамі) робіцца квадратнай або прастакутнай, з суадносінамі бакоў не больш чым 1: 1,5.
  • Лініі павінны быць прамымі, без выгібаў і галінавання. У адваротным выпадку ёсць верагоднасць атрымаць расколіну ў адвольным месцы, а не па размечанай лініі.
  • Для ўнутраных памяшканняў максімальны памер сектара, абмежаванага швамі, складае 6х6 метраў. Бетонны двор з куды большай дэльтай тэмператур і, адпаведна, вялікімі ваганнямі лінейных памераў дзеліцца на сектара не больш чым 3х3 метра. Бетонная дарожка дзеліцца падоўжным швом пры шырыні ад 3,6 м.
Бетонная пляцоўка падзелена на квадратныя ўчасткі.
  • Г-вобразныя ўчасткі падлогі рассякаць на квадраты і / або прастакутнікі.
  • Глыбіня швоў павінна складаць 1/4 - 1/3 ад таўшчыні сцяжкі.

тэхналогія

Мы разабраліся з тэхналогіяй прылады рабочых швоў, але не закранулі спосабы выканання кампенсацыйных і усаджвальных.

Уласна, метаду ўсяго два.

прынцып апісанне
Закладка Пры заліванні сцяжкі або маналіту ён дзеліцца на сектара закладзенымі дошкамі, рэйкамі, пластыкавай вагонкай ці адрэзкамі шкла. Пасля схоплівання бетону падзяляюць яго элементы змогуць быць выдаленыя або пакінутыя - усё залежыць ад іх матэрыялу.
рэзка Бетон праразаецца на патрэбную глыбіню звычайнай балгаркай з абразіўным вакол. Зрэшты, рэзка жалезабетону алмазнымі коламі куды зручней - ужо хоць бы таму, што для праходжання арматуры не трэба мяняць круг.

Карысна: пры неабходнасці зрабіць адтуліну пад камунікацыі гэтак жа зручным і практычным будзе алмазнай свідраванне адтулін у бетоне. Алмазная каронка не патрабуе выкарыстання ўдарнага рэжыму; у выніку краю адтуліны застаюцца ідэальнымі.

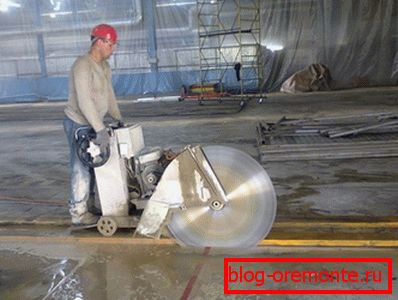

Нарэзка усаджвальных швоў алмазнай пілой.

заключэнне

Надеемся, что предложенная информация будет полезной читателю при ремонте или строительстве (см.также статью «Цветной бетон – все, что нужно знать о данной группе материалов»).

Відэа ў гэтым артыкуле традыцыйна ёсць дадатковыя тэматычныя матэрыялы. Поспехаў!
