Шво бетанавання: прычына ўзнікнення, месца размяшчэння,

Халодны шво бетанавання - гэта найбольш слабае месца бетоннай канструкцыі. І калі пра яго ня паклапаціцца належным чынам, то такая халатнасць ў выніку можа прывесці да сумных наступстваў, размах якіх будзе залежаць ад велічыні і прызначэння пабудовы. Дадзеную артыкул мы прысвяцім менавіта гэтай праблеме і яе рашэнням.

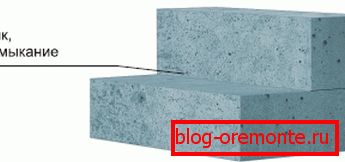

Месца найбольш частага адукацыі працоўнага шва

стварэнне швоў

Што ж можа прывесці да ўзнікнення гэтак уразлівых зон у, здавалася б, бездакорным і гэтак моцным маналіце?

прычына ўзнікнення

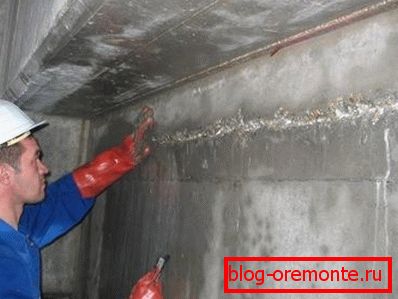

Фота ўтварыўся бетоннага шва

Для агульнага і больш глыбокага разумення можна правесці мініятурны вопыт у хатніх умовах:

  1. Бярэм любы канцылярскі клей і ставім дзве кроплі на гладкую паверхню так, каб расцякаючыся, яны злучыліся.
  2. Пасля застывання яны ўтвараюць адзінай і непадзельнай камячок сілікону.
  3. Цяпер Капніце на яго яшчэ адной кропляй і дачакаемся яе засыхання, пасля чаго прарабіўшы некаторыя маніпуляцыі, без асаблівых цяжкасцяў зможам яе адлучыць ад асноўнай масы.

Таксама дакладна адбываецца і ў працэсе бетанавання. Маленькія аб'екты часцей за ўсё атрымоўваецца заліць адным заходам і тады, як у нашым вопыце, утворыцца суцэльны маналіт. Але калі аб'ёмы занадта вялікія, і раней выкладзеная бетон паспявае схапіцца, для чаго часам досыць пяці гадзін, то свежым раствору папросту няма за што зачапіцца і ўтворыцца ненадзейнага лінія стыку.

Працоўны шво пры бетанаванні атрымлівае паніжэнне мноства тэхнічных характарыстык, да якіх адносяцца:

  • трываласць;
  • марозаўстойлівасць;
  • воданепранікальнасць.

Што ў выніку негатыўна адбіваецца і на даўгавечнасці пабудовы. Але ўсё гэта ў поўнай меры справядліва, калі пакінуць гэты працэс без кантролю. У выпадку ж правільнага ўладкавання Стыкоўныя месцы, вы можаце быць упэўненыя ў надзейнасці ўсёй канструкцыі.

месца размяшчэння

Рада: не дапускайце спантанага адукацыі халодных швоў. Калі вы упэўненыя ў іх непазбежнасці, то стварыце сваімі рукамі ў загадзя абранай бяспечнай зоне. Так атрымаецца звесці да мінімуму звязаныя з імі рызыкі.

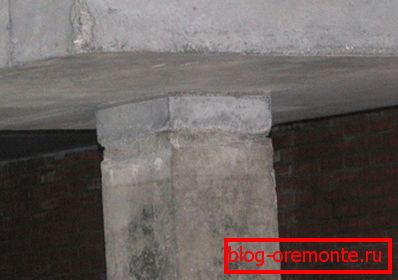

Халодны шво пры бетанаванні калоны

Бяспечныя для адукацыі швоў месцы ў розных канструкцыях:

Назва канструкцыі Вобласць размяшчэння шва
калона Ніз прагонаў, подкрановых кансоль, бэлька, верхняя частка падмурка або подкрановых бэлькі
Буйная бэлька, злучаецца з плітой На адлегласці трыццаці сантыметраў ўніз ад ніжняй паверхні пліты
плоская пліта Любы ўчастак, які паралеляў меншаму перасеку аб'екта
рабрыстыя перакрыцце У сярэдняй трэці
асобная бэлька У сярэдняй частцы пралёта
Больш складаныя інжынерныя канструкцыі, такія як аркі, масты, скляпенні Строга ў адпаведнасці з оговорённым праектам, які кантралюе адпаведны БНіП на працоўны шво

Рада: таксама абавязкова ўлічвайце тое, што стыкі павінны мець гарызантальнае ці хаця б вертыкальнае становішча. Пазбягайце адукацыі дыяганаляў, інакш нават алмазнай свідраванне адтулін у бетоне дзесьці побач за кошт распаўсюджвання вібрацыі зможа справакаваць залом або парэпанне.

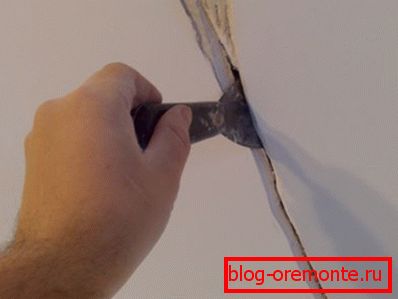

Дыяганальная трэшчына на месцы злучэння бетонных масіваў рознага часу застывання

Правілы ўладкавання

Інструкцыя стварэння халодных швоў бетанавання выглядае наступным чынам:

  1. Выбіраем найбольш падыходнае месца згодна з вышэйапісаным рэкамендацый і заліваем першую порцыю бетону да таго ўзроўню.

Рада: не варта прыступаць да заліванні новага раствора да таго часу, пакуль ранейшы ня набярэ трываласць ў 1,5 Мпа. Гэта неабходна для таго, каб не парушыць яго структуру.

  1. Чысцім схопіцца паверхню адным з прадстаўленых у табліцы механічных спосабаў:
метад ачысткі асаблівасці
металічнай шчоткай Нізкая цана, прастата эксплуатацыі, але ў дачыненні толькі для свежага бетону узростам у некалькі дзён
фрэзераваннем Досыць эфектыўны і даступны спосаб выдалення не толькі гразі, але і цэментавых наплываў, патрабуе некаторых навыкаў абыходжання з адпаведным апаратам
Пескоструйкой Дарагое абсталяванне, якое патрабуе пэўнага ўмення эксплуатацыі, затое дазваляе дамагчыся абсалютна чыстага пакрыцця
  1. Рэшткі смецця змываюць вадой або паветранай бруёй з кампрэсара.
Апрацоўка паветранай бруёй
  1. Ўзмацняем адгезію паверхні застылага бетону. Тут можна ўжыць некалькі спосабаў, як паасобку, так і ў спалучэнні адзін з адным:
    • Стварыць насяканні пры дапамозе долаты і малатка або перфаратара. Гэта асабліва варта зрабіць у тым выпадку, калі цэментная пакрыццё гладкае і мае салідны ўзрост.
    Прыклад насяканняў на бетоннай паверхні
      • Апрацаваць грунтоўкай глыбокага пранікнення. Гэта дазволіць стварыць тонкі палімерны пласт, які мае ідэальнае счапленне з любымі матэрыяламі і растворамі.

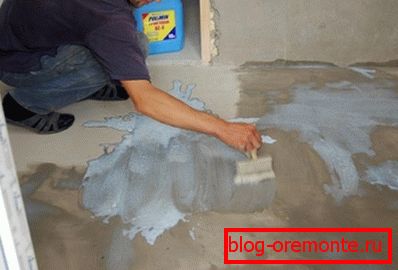

      Грунтаванне цэментавага пакрыцця
        • Армаваць мелкоячеистой металічнай сеткай. Яна дае мноства раўнамерна размеркаваных кропак якаснага счаплення, плюс ўзмацняе трываласць самага шва.

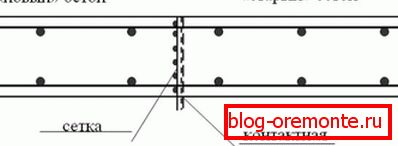

        Схема прымянення сталёвы сеткі
          • Мантаж двухбаковай ацынкаванай шпонкі. Ўтварае досыць моцнае і надзейнае злучэнне двух маналітаў.

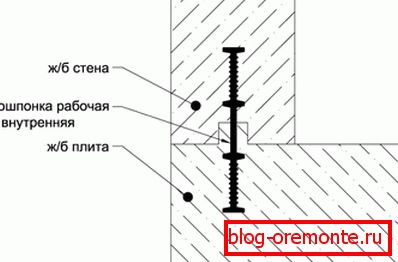

          Схема ўстаноўкі гидрошпонки паміж бетоннымі плітамі
          1. Далей заліваем спачатку тонкі ў некалькі сантыметраў пласт бетону, Даючы яму магчымасць ўступіць у кантакт з каменем строга пакрыцця.
          2. Праз пару гадзін заліваем ўвесь неабходны аб'ём цэментнай сумесі.

          Савет: пры вялікіх аб'ёмах бетанавання варта скарыстацца адмысловымі мадыфікатарамі, якія запавольваюць працэс застывання сумесі. Так вы зможаце хаця б скараціць колькасць швоў.

          іншыя швы

          Ёсць яшчэ такое паняцце, як термошов ў бетоне, які прызначаны для кампенсацыі тэмпературнага пашырэння. Справа ў тым, што замешваюць для бетанавання раствор у працэсе змены тэмпературы здольны павялічваць свой аб'ём, што можа прывесці да пашкоджання іншых элементаў пабудовы і з'яўленню дробных расколін па ўсёй плошчы залівання.

          Тэмпературны шво ў бетоннай паверхні

          Для яго стварэння прымяняецца рэзка жалезабетону алмазнымі коламі. Дакладней мы ажыццяўляем роўныя надрэзы ў пэўных месцах і запаўняем іх сіліконам або іншым напаўняльнікам, якія валодаюць падобнымі характарыстыкамі. Такім чынам, павялічваецца цэментная пліта толькі сціснецца створаны штучна зазор, замест таго каб ламаць сцены і калоны.

          Падзяляюць тры віды кампенсацыйных швоў:

          Назва Вобласць нанясення і прызначэнне
          канструкцыйны У месцы судотыку са старой бетоннай сцяжкай, не дае здзейсніцца сутыкнення двух пліт
          усаджвальныя Па восях калон для кантролю ўзнікнення дробных расколін
          ізаляцыйны Ўздоўж усіх сцен і вакол калон, прадухіляе ціск на структуру будынка

          Важна не блытаць халодныя швы з тэмпературнымі і іх прызначэнне.

          заключэнне

          Бетонную канструкцыю не заўсёды атрымліваецца выліць адным заходам. Гэта прыводзіць да ўзнікнення працоўных швоў. Такі працэс неабходна кантраляваць, каб мець магчымасць размяшчаць гэтак ўразлівыя элементы ў бяспечных месцах і забяспечваць ім досыць высокую трываласць.

          Сюды ўваходзіць ачышчэнне стыкоўнай паверхні і павелічэнне яе адгезивных уласцівасцяў. Грэбаванне правіламі і рэкамендацыямі ўладкавання бетонных дэфектаў такога роду можа прывесці да катастрафічных наступстваў.

          Халодныя швы, выкананыя па правілах

          Відэа ў гэтым артыкуле прадаставіць вашай увазе на разгляд дадатковую інфармацыю, якая мае непасрэднае дачыненне да вышэйпададзеным матэрыялах.

          Паспяховага вам бетанавання!
