Штрыхоўка бетону па дастам
Як правільна выконваецца штрыхоўка жалезабетону на чарцяжах? Ці ёсць нейкія нормы, якія ўстанаўліваюць спосаб афармлення разрэзаў і відаў будаўнічых канструкцый? Нам трэба будзе знайсці адказы на гэтыя і некаторыя сумежныя пытанні.
крыніцы інфармацыі
Імі для нас паслужаць:
- ДАСТ 3455-59.
- Прыйшоў яму на змену ДАСТ 2.306 - 68.
Растлумачыў гэта так: выхад новага стандарту, які будзе рэгламентаваць тыя ж часткі вытворчасці, што і стары, аўтаматычна адмяняе дзеянне старога дакумента. У нашым выпадку першы ДАСТ выняты з пыльнага шафы для тлумачэння некаторай блытаніны з сістэмай абазначэння матэрыялаў.
- ДАСТ Р 21.1207-97.
расследаванне

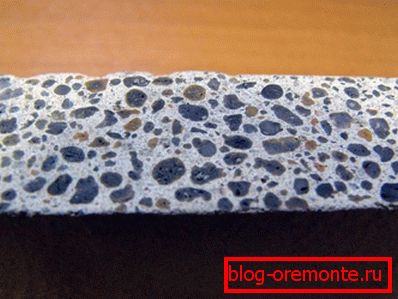

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. штрыхоўка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Як высветлілася нашмат пазней, выкладчык чарчэння проста не ведаў аб прынятым пасля атрымання ім вышэйшай адукацыі новым стандарце і навучаў школьнікаў так, як навучалі яго самога.
ДАСТ 3455-59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Нас, зразумела, цікавіць, перш за ўсё, прынятая ў дакуменце сістэма пазначэнняў матэрыялаў.

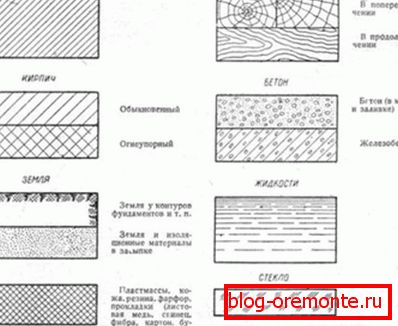

| матэрыял | штрыхоўка |
| метал | Касыя лініі з пастаянным інтэрвалам |
| Неметалічныя матэрыялы (акрамя пералічаных асобна) | Накладваюцца адзін на аднаго нахільныя лініі з правым і левым нахілам |
| Дрэва, папярок валокнаў | Малюнак зрэзу з радыяльнымі расколінамі і гадавымі кольцамі |
| Дрэва, уздоўж валокнаў | Вельмі рэалістычны малюнак тэкстуры лістоўніцы |
| бетон без армавання | Праславуты пескогравийный пейзаж |
| жалезабетон | Пескогравийный пейзаж з нахільнай штрыхоўкай |
| цагліна будаўнічы | Лініі, аналагічныя якія паказваюць метал, але больш рэдкія |
| Цагліна спецыяльны (шамотный, кісластойкай і гэтак далей) | Перамежныя суцэльныя і пункцірныя нахільныя лініі |
| Шкло, аргшкла | Групы з трох рысак з прамежкамі па вертыкалі і гарызанталі |
| вадкасці | Гарызантальныя лініі з разрывамі і памяньшэньнем знізу ўверх прамежкамі |
| насыпны грунт | Пейзаж з пескогравийного кар'ера, разведзены рашоткамі з трох ліній па гарызанталі і вертыкалі |
ДАСТ 2306-68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| матэрыял | штрыхоўка |
| драўніна | Малюнак складаецца з якія запаўняюць яго дуг аднолькавага радыуса з пастаянным інтэрвалам. |
| натуральны камень | Нахільныя пункцірныя лініі |
| Керамічныя і сілікатныя цэглу, блокі і будаўнічыя камяні | Групы з двух нахільных ліній перамяжоўваюцца шырокімі прасветамі |
| бетон | Нахільныя штрых-пункцірныя лініі |
| грунт | Па верхнім боку адпаведнага ўчастка чарцяжа - групы з трох кароткіх рысак, перамежныя прасветамі |
Пры выкананні чарцяжа сваімі рукамі па Дасце трэба прытрымлівацца некалькіх правілаў:
- Нахільныя лініі праводзяцца пад вуглом 45 градусаў.
Аднак: гэты кут можа вытрымлівацца не толькі адносна рамкі чарцяжа, але і адносна восі або контуру малюнка.
- штрыхоўка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).

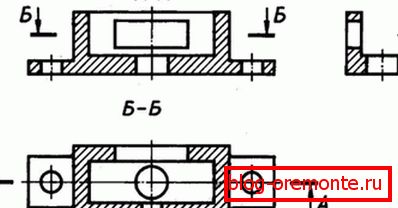

- Адлегласць паміж лініямі на ўсіх перасеках адной дэталі выбіраецца аднолькавым. Крок падбіраецца ў залежнасці ад памераў выявы ў дыяпазоне ад 1 да 10 міліметраў.
- Вузкія і доўгія разрэзы можна штрыхаванай не цалкам, а толькі па краях і ў некалькіх адвольных месцах. Асабліва вузкія разрэзы (таўшчынёй на чарцяжы менш за 2 мм) дапускаецца паказваць цалкам зачерненными.
- Для сумежных перасекаў двух дэталяў выбіраецца разнонаправленных штрыхоўка (налева і направа).
Такім чынам, згодна з дзеючым нарматыўным дакументам інструкцыя па штрыхоўкі бетону на чарцяжы цалкам зразумелая: ён пазначаецца штрых-пункцірнымі лініямі. Што будзе, калі выкарыстоўваць састарэлае абазначэнне?
На шчасце, цана памылкі не занадта вялікая: згодна з толькі што вывучаным намі з дакументам, пры пабудове чарцяжоў дапускаецца ўжываць непрадугледжаных ім абазначэння. Трэба толькі патлумачыць іх на чарцяжы.
ДАСТ Р 21.1207-97
Як лёгка заўважыць, мы не знайшлі дзеючы ДАСТ на штрыхоўку жалезабетону. У старым дакуменце абазначэнне прысутнічала, у новым - знікла.
Так што рабіць пры пабудове чарцяжа? Скарыстацца шчылінай з адвольным пазначэньнем матэрыялу і зноскі ўнізе? Ці нейкія нормы ўсё ж існуюць?

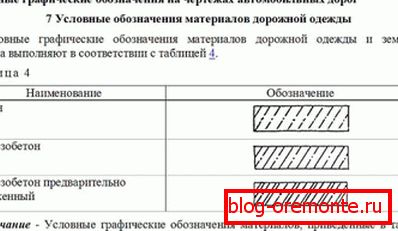

Адказ знойдзецца ў даволі нечаканым месцы - стандарце, які рэгламентуе ўмоўныя абазначэння ў дарожным будаўніцтве, пры пабудове чарцяжоў аўтадарог.
Разам з асфальтам, гідраізаляцыйныя матэрыялы і насыпным грунтам ў дакуменце фігуруюць:
- уласна бетон. Яго абазначэнне нам ужо знаёма - штрых-пункцір.
- бетон с армированием. Жалезабетон пазначаецца што чаргуюцца бесперапыннымі і штрых-пункцірнымі лініямі.
- жалезабетон с предварительно напряженной арматурой. Разагрэў або механічна расцягнуўшы арматуру перад заліваннем маналіту, пасля яе астывання або зняцця расцягваецца намаганні можна атрымаць матэрыял з падвышанай трываласцю на выгіб. Яго разрэз малюецца чаргаваннем двух суцэльных і адной штрых-пункцірнай ліній.
заключэнне
Спадзяемся, што наш матэрыял адказаў на ўсе пытанні чытача, звязаныя з абазначэннем бетону на чарцяжах. Як заўсёды, дадатковую тэматычную інфармацыю можна выявіць, прагледзеўшы відэа ў гэтым артыкуле. Поспехаў!
