Што такое разліковае супраціў бетону і як яго разлічыць

Як вядома, бетон з'яўляецца вельмі неаднародным матэрыялам, у выніку яго паказчыкі трываласці могуць істотна адрознівацца нават у межах некалькіх вопытных узораў, вырабленых з адной сумесі. Але, як у такім выпадку разлічыць трываласць бетоннай канструкцыі, да прыкладу, на сціск? Для гэтага выкарыстоўваюць разліковыя значэння, у дадзеным выпадку гэта будзе разліковае супраціў бетону сціску.

Далей мы разгледзім, што такое разліковыя характарыстыкі і як іх даведацца, а таксама азнаёмімся з некаторымі іншымі параметрамі дадзенага матэрыялу.

Неаднастайная бетонная паверхню

Як атрымаць разліковае супраціў

Для забеспячэння дастатковай надзейнасці бетонных канструкцый, пры выкананні разлікаў, выкарыстоўваюць такія значэнні трываласці бетоннай матэрыялу, якія ў большасці выпадкаў ніжэй фактычных паказчыкаў у канструкцыях. Гэтыя значэння называюць разліковымі, адпаведна, яны наўпрост залежаць ад фактычных або па-іншаму - нарматыўных значэнняў.

нарматыўныя характарыстыкі

Яшчэ зусім нядаўна (да 1984 г) адзінай характарыстыкай трываласці бетону была яго марка (М). Гэты параметр пазначае сярэднюю часовую ўстойлівасць матэрыялу на сціск. Але, са з'яўленнем БНіП 2.03.01 былі таксама ўведзеныя класы па трываласці на сціск.

Па сутнасці, клас з'яўляецца нарматыўным супраціў восевым сціску эталонных кубоў памерам 15х15х15 см з забяспечанасцю 0,95 або гарантаванай давернай верагоднасцю 95%, і рызыкай 5 працэнтаў. Трэба сказаць, што ў дадзеным выпадку браць сярэднюю крэпасць рызыкоўна, так як маецца 50 адсоткаў верагоднасці таго, што ў небяспечным перасеку канструкцыі яна апынецца ніжэй за сярэднюю.

У той жа час браць за аснову мінімальны паказчык занадта накладна, бо гэта прывядзе да істотнага неапраўданага павелічэння перасеку канструкцыі.

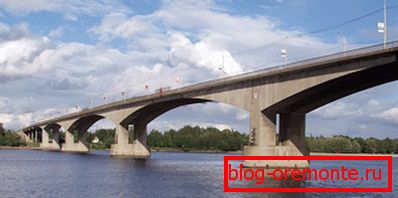

На фота - бетонная канструкцыя

Такім чынам, асноўным параметрам трываласці ў нашым выпадку з'яўляецца клас. Але, акрамя восевага сціску, важнай характарыстыкай з'яўляецца яшчэ і восевы расцяжэнне. Ўстойлівасць да восевага расцяжэння (калі гэты параметр не кантралюецца) вызначаюць у залежнасці ад класа B:

клас B10 Bh, х спрынцоўка KB 5
Ўстойлівасць да восевага расцяжэння (Мпа) 0,85 0,70 0,55 0,39

Савет! Чым вышэй клас матэрыялу, тым вышэй яго кошт. Таму немэтазгодна ўзводзіць канструкцыі з неабгрунтаваным запасам трываласці.

разліковыя характарыстыкі

Як ужо было сказана вышэй, для забеспячэння надзейнасці канструкцый, выконваюць разлік з вызначаным запасам трываласці. Каб атрымаць гэты запас, ўдзельнае супраціў бетону дзеляць на пэўны каэфіцыент, і такім чынам гэты паказчык пры разліках памяншаюць.

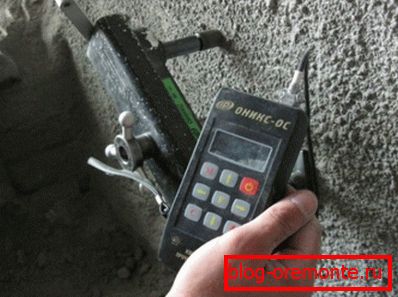

Вызначэнне фактычнага каэфіцыента трываласці

Разлікова супраціву бетону расцяжэння або сціску можна вылічыць па наступнай формуле - R = Rn / g, дзе g - з'яўляецца каэфіцыентам надзейнасці па трываласці. Звычайна дадзенае значэнне складае 1,3. Аднак, чым менш аднастайны масіў, тым гэты каэфіцыент больш.

Праўда, выконваць разлік не абавязкова, так як атрымаць патрэбныя значэння дазваляе табліца разліковага супраціву бетону сціску і расцяжэння:

B20 B15 B12,5 B10 Bh, х спрынцоўка KB 5
Ўстойлівасць да восевага сціску (Мпа) 11,5 8,5 7,5 6 4,5 2,8 2,1
Ўстойлівасць да восевага расцяжэння (Мпа) 0,90 0,75 0,66 0,57 0,48 0,37 0,26
Алмазная рэзка бетоннай паверхні

Савет! У выніку высокай трываласці бетонных вырабаў, іх механічная апрацоўка выклікае пэўныя складанасці. Каб спрасціць гэтую працэдуру, выкарыстоўваюць электраінструмент з алмазнымі асадкамі. У прыватнасці, будаўнікамі часцяком выконваецца рэзка жалезабетону алмазнымі коламі, ці ж алмазнай свідраванне адтулін у бетоне, а таксама алмазная шліфоўка бетонных паверхняў.

Вызначэнне электрычнага супраціву дасведчанага ўзору

Іншыя характарыстыкі

Акрамя вышерассмотренных параметраў, пры выкананні некаторых разлікаў, патрабуюцца і іншыя характарыстыкі бетону.

Далей мы разгледзім некаторыя з іх:

  • Ўдзельны электрычны супраціў бетону (p) - з'яўляецца супрацівам праходжання электрычнага току праз бетонны кубік памерам 1х1х1 см. На дадзены параметр вадкай фазы ўплывае ўтрыманне лугам ў цэменце і суадносіны вадкасці. У залежнасці ад гэтага, значэнне можа мяняцца ў межах ад 4 да 20 Ом. Вызначэнне гэтай характарыстыкі можа спатрэбіцца пры арганізацыі сваімі рукамі абагрэву раствора электродамі. Чым вышэй гэта значэнне тым, адпаведна, маса награваецца мацней.
  • Водапранікальнасць - дадзены параметр пазначае найбольшую ціск вады, якому можа супрацьстаяць матэрыял, г.зн. пры якіх вада не можа пратачыцца скрозь бетонны ўзор. Па воданепранікальнасці існуюць маркі W2-W20, лічбы маркі пры гэтым кажуць пра ціск у кгс / см2, пры якім структура здольная супрацьстаяць вадзе.
  • Паветранепранікальная - дадзеная характарыстыка залежыць ад шчыльнасці структуры. Супраціў бетону траплянню паветра па Дасце 12730.5-84 можа складаць 3,1-130,2 с / см3, у залежнасці ад яго маркі па водапранікальнасці.
  • Марозаўстойлівасць - здольнасць пераносіць шматразовыя цыклы замярзання і адтаванні без страты асноўных уласцівасцяў. Існуюць маркі з градацыяй ад F50 да F1000, дзе лічбы абазначаюць колькасць цыклаў замярзання / адтавання, якія здольны вытрымаць матэрыял. На практыцы, сярэднестатыстычная марозаўстойлівасць ў звычайным будаўніцтве знаходзіцца ў межах F100-F200.
  • Цеплаправоднасць - з'яўляецца адным з найважнейшых параметраў агароджваюць канструкцый, які залежыць ад шчыльнасці структуры. Чым больш яе сітаватасць, тым менш цеплаправоднасць, так як паветра, які запаўняе поры, з'яўляецца выдатным цеплаізалятарам. Пры шчыльнасці пры шчыльнасці 1200 кг / м3, цеплаправоднасць матэрыялу складае 0,52 Вт / (м- ° С). Таму ў якасці цеплаізаляцыйных матэрыялаў выкарыстоўваюць лёгкія газа- ці пенобетонные блокі, якія маюць кіпрую структуру.

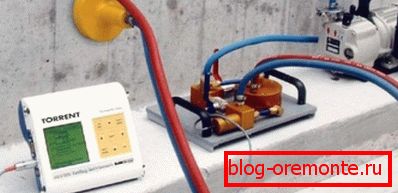

Вызначэнне вода-і паветрапранікальнасці матэрыялу

выснову

Разліковае супраціў з'яўляецца вельмі важным параметрам пры праектаванні адказных апорных канструкцый. Інструкцыя па разліку гэтых значэнняў даволі простая і зводзіцца да прыніжэння нарматыўных характарыстык, шляхам іх падзелу на адпаведныя каэфіцыенты.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
