Сэптык з бетонных кольцаў: праектаванне і парады па

Як уладкованы сэптык? Чым двухкамерны сэптык з бетонных кольцаў адрозніваецца ад аднакамернага? Якім павінен быць памер кольцаў, якая аптымальная глыбіня камер? На гэтыя і многія іншыя пытанні нам трэба будзе знайсці адказы разам з чытачом.

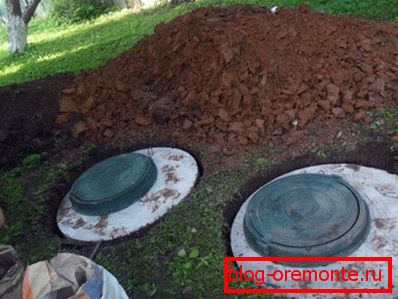

Знешні выгляд гатовага сэптыка.

схема працы

Прынцып працы сэптыка з бетонных кольцаў нічым, увогуле-то, не адрозніваецца ад любога іншага пераліўнага сэптыка:

  1. Сцёкі трапляюць у першасны адстойнік, дзе вытрымліваюцца працяглы час. Паступова адбываецца іх сепарацыі: лёгкія фракцыі ўтвараюць скарынку на паверхні; цяжкія - абсоўваюцца на дне ў выглядзе глею. Вада ў сярэдзіне адстойніка аказваецца параўнальна чыстай (ступень ачысткі дасягае 60%).
  2. Праз пераліў асаблівай формы, які адбірае ваду ніжэй за ўзровень паверхні, вычышчаная вада трапляе на глебавую давычышчэнне. Пры дастатковай ўбірае здольнасці грунта для гэтай мэты выкарыстоўваецца так званы фільтруе калодзеж; калі грунт паглынае ваду павольна, будуецца поле фільтрацыі.

Звярніце ўвагу: намі апісаны найпросты, аднакамерны сэптык з бетонных кольцаў. Паслядоўнае злучэнне ў адзіную ланцуг двух і больш адстойнікаў павысіць якасць ачысткі сцёкаў.

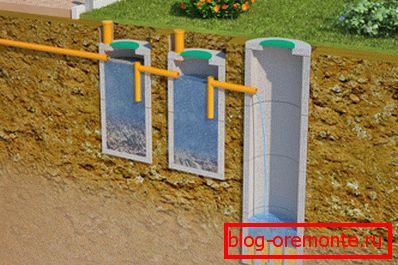

Двухкамерны сэптык з фільтруючым калодзежам.

праектаванне

Якія праблемы нам трэба будзе вырашыць на стадыі праектавання?

  • Размяшчэнне септика на участке.
  • Выбар спосабу ўтылізацыі ачышчаных сцёкаў.
  • Выбар памераў адстойніка (адстойнікаў) і фільтруе студні ці палі фільтрацыі.

Размяшчэнне

Некалькі пажаданняў да размяшчэння сэптыка даволі відавочныя:

  • На ўчастку з ухілам яго лепш размясціць ніжэй дома па схіле. Інструкцыя звязана з тым, што вада ў каналізацыі рухаецца самацёкам: калі абраць размяшчэнне вышэй па схіле, адстойнік прыйдзецца закопваць значна глыбей.
  • Лепш, каб пануючае кірунак вятроў ня несла пахі ад сэптыка да хаты.
  • Глыбіня дна адстойніка і фільтруе студні ці палі фільтрацыі павінна быць ніжэй за ўзровень прамярзання. Інакш зімой праца каналізацыі будзе паралізаваная.

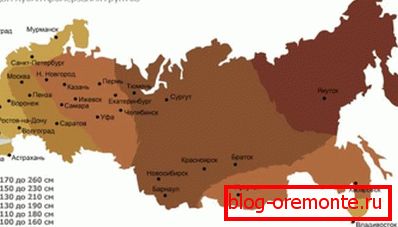

Глыбіня прамярзання грунта ў рэгіёнах РФ.

Акрамя таго, добраўпарадкаванне сэптыка з бетонных кольцаў немагчыма ў непасрэднай блізкасці да некаторых аб'ектаў:

аб'ект мінімальная адлегласць каментар
падмурак 3 м Фільтраванне вады ў грунт можа падмыла падмурак хаты і выклікаць яго прасадку.
дарога 3 м Аналагічна, патрабаванне звязана з магчымым размыццём грунту пад дарожным палатном.
дрэвы 2-4 м у залежнасці ад вышыні дрэва Рост каранёў можа парушыць каналізацыйныя трубы.
вадаёмы 10 м Трапленне вычышчаных сцёкавых вод у вадаём магчыма толькі пасля глебавай давычышчэння.
Артэзіянская свідравіна з цэментавання обсадной трубы 30 м Абмежаванне прадухіляе трапленне сцёкаў да водазабору праз ствол свідравіны.
Колодец с питьевой водой, скважина «на песок» 50 м Водазабор гэтага тыпу лічыцца неабароненым; фільтраванне сцёкаў у грунт побач з ім стварае эпідэміялагічную пагрозу.

аб'ём адстойніка

Для таго, каб сцёкі прайшлі паўнавартасную сепарацыю, аб'ём першаснага адстойніка (ці, у выпадку многокамерного сэптыка, сумарны аб'ём адстойнікаў) павінен быць роўным або перавышаць трохдзённы аб'ём сцёкаў.

Як разлічыць яго?

  • Калі на ўводах ХВС і ГВС стаяць водосчетчики, аб'ём сцёкаў можна лічыць роўным суме расходу гарачай і халоднай вады за адпаведны перыяд часу.
  • У іншых выпадках ён разлічваецца па сярэднесутачных спажыванні вады ў 200 літраў на чалавека. Так, для сям'і з 3 чалавек мінімальны аб'ём адстойніка роўны 200 х 3 х 3 = 1800 літраў, або 1,8 м3.

Тыповыя памеры бетонных кольцаў для сэптыка - дыяметр 1,6 метра пры вышыні 0,9 метра.

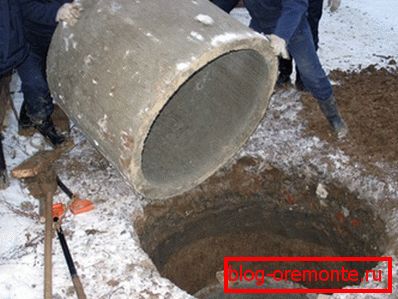

Кольцы меншых памераў лягчэй ўсталяваць уручную; аднак іх спатрэбіцца больш, што азначае большую глыбіню катлавана.

Объем, соответствующий одному кольцу, равен произведению квадрата радиуса цилиндра на число «пи» и высоту цилиндра: 0,8^2 х 3,14 х 0,9 = 1,84 метра; в теории, таким образом, для отстойника хватит одного кольца.

Савет: на практыцы ў апісаным выпадку ўсё-ткі лепш паставіць два. Рэальны ўзровень вады ў адстойніку будзе куды ніжэй верхняга краю, што паменшыць які выкарыстоўваецца аб'ём. Акрамя таго, павелічэнне адстойніка прывядзе да павышэння якасці ачысткі сцёкаў.

Утылізацыя ачышчаных сцёкаў

Асноўны параметр, які ўплывае на выбар спосабу ўтылізацыі і разлік ўбірае паверхні - якая ўбірае здольнасць грунту. Яна, як нескладана здагадацца, залежыць ад тыпу глебы:

грунт Убіранне, літры на квадратны метр у суткі
пясок 90-100
супесак 45 - 60
глей 20 - 25
гліна 12 і меней
Супяшчаная грунт.

Выкажам здагадку, што ў апісаным вышэй выпадку (сям'я з 3 чалавек, сярэднясутачны аб'ём сцёкаў 600 літраў) мы маем справу з супяшчаная грунтам. Пры ўбірае здольнасці 50 літраў у суткі на квадрат плошчу змочвання грунту павінна быць не менш як 600/50 = 12 м2.

Зразумела, што бетонныя кольцы для сэптыка з такой плошчай перасеку, якая дае нам дно патрэбных памераў, проста адсутнічаюць у продажы.

Аднак ўбіраць ваду можа не толькі дно, але і сценкі катлавана; нам трэба толькі забяспечыць ёй доступ:

  1. Ніжняе кольца усталёўваецца на падсыпку з друзу таўшчынёй не менш за 30 см.
  2. Пасля ўстаноўкі ўсіх кольцаў катлаван вакол іх засынаецца ня грунтам, а дренажом - тым жа друзам.

У гэтым выпадку нам спатрэбіцца катлаван з плошчай сценак ніжэй за ўзровень пераліву 12 м2. Нескладаны падлік пакажа, што сценкі і дно кубічнага катлавана будуць мець бок усяго ў 1,55 м. Пры гэтым памер і колькасць устаноўленых у яго кольцаў не гуляюць асаблівай ролі.

Цяпер разбярэм больш складаны выпадак - гліністы грунт. Пры ўбірае здольнасці ў 10 літраў на квадрат плошчу ўбірання павінна быць не менш за 60 м 2; катлаван памерам 3,5х3,5х3,5 метра - відавочны перабор.

У гэтым выпадку больш рацыянальным будзе збудаваць поле фільтрацыі. Замест катлавана рыецца траншэя глыбінёй ніжэй узроўня прамярзання; у яе ўкладваецца 10-20 гл друзу; на яго выкладваюцца перфараваныя дрэнажныя трубы; зверху - яшчэ 30-40 гл друзу і пласт грунту.

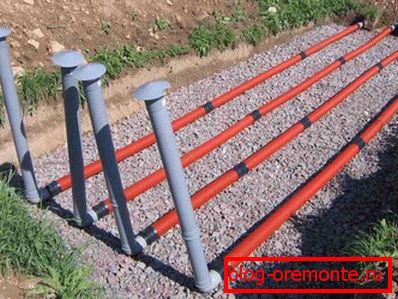

Поле фільтрацыі.

Як сваімі рукамі разлічыць поле фільтрацыі? Прынцып той жа, што ў студні: ўлічваецца змочваюць паверхню грунта.

Так, для траншэі шырынёй 50 см, якая запаўняецца вадой на вышыню да паўметра, мінімальная даўжыня ў нашым выпадку складзе 60 / (0,5 + 0,5 + 0,5) = 40 м. Пры недастатковым памеры ўчастка рыецца некалькі паралельных траншэй.

Саветы па будаўніцтве

Каким должен быть септик из железобетонных колец - мы в общих чертах разобрались (см.также статью «Пескобетон М300 и его особенности»).

Цяпер паглыбімся ў тонкасці будаўніцтва.

  • Для адстойніка лепш закупляць кольцы з фальцевую замкамі, якія перашкаджаюць гарызантальным зрушэнню. Наяўнасць замка амаль не ўплывае на тое, колькі каштуе бетонавую кольца для сэптыка: цана адрозніваецца не больш чым на 100-150 рублёў.

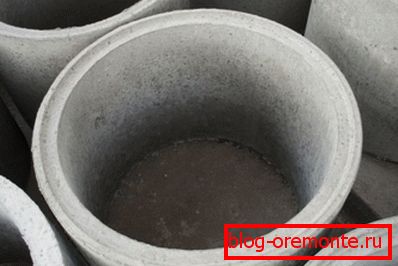

На фота - кольцы з фальцевую замкамі.
  • Калі для мантажу выкарыстоўваецца пад'ёмны кран, у якасці ніжняга кольца лепш выкарыстаць не скразное КС, а абсталяванае дном КДЦ. У гэтым выпадку герметызацыя сэптыка з бетонных кольцаў будзе куды больш эфектыўнай.

Аднак: ручной мантаж калодзежаў з падкопванне краёў зможа толькі са скразнымі кольцамі. У гэтым выпадку дно адсыпаецца пяском, армуецца сталёвай сеткай і заліваецца бетонам пластом у 8-10 гл.

  • Пераліў з боку адстойніка забяспечваецца вертыкальна арыентаваным траяком. Ніжні адвод дазволіць адбіраць ваду ніжэй за ўзровень паверхні, верхні паслужыць для прачысткі пры засмечваючы.
  • Гідраізаляцыя сэптыка з бетонных кольцаў, як правіла, зводзіцца да заладцы швоў адстойніка цэментава-пяшчаным растворам з дадаткам вадкага шкла. Абмазка бітумам патрэбна толькі пры высокім сезонным узроўні грунтавых вод.
  • Часцей за ўсё вентыляцыя сэптыка з бетонных кольцаў ўяўляе сабой трубы з дэфлектарамі, прапушчаныя праз вечка калодзежаў. Аднак тую ж функцыю выдатна выканае фанаў труба, выведзеная на дах з верхняй кропкі дамавік сістэмы каналізацыі.

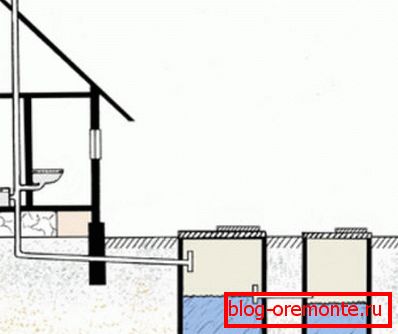

Схема вентыляцыі праз каналізацыйны стаяк.

заключэнне

Надеемся, что предложенный вниманию читателя материал окажется полезным (см.также статью «Плотность бетона кг м3: что означает эта важнейшая характеристика материала и как она влияет на его качества»).

Відэа ў гэтым артыкуле дазволіць больш наглядна пазнаёміцца ​​з тым, як будуецца пераліўны сэптык з бетонных кольцаў. Поспехаў!
