Самаробная бетонамяшалка з падручных матэрыялаў:

У гэтым артыкуле мы распавядзем аб тым, як можа быць выраблена самаробная бетонамяшалка сваімі рукамі з прымяненнем падручных матэрыялаў і даступных інструментаў. Тэма артыкула больш чым актуальная, паколькі наяўнасць мешалкі з механізаваным прывадам - ​​гэта залог якаснага і паспяховага бетанавання.

Здавалася б, што можа быць прасцей, бо досыць набыць неабходны агрэгат або на худы канец ўзяць яго ў арэнду. Так-то яно так, але калі бюджэт, адведзены на правядзенне будаўнічых работ, абмежаваны, выраб самаробнай бетонамяшалкі спрыяльна адаб'ецца на сабекошце гатовага выніку.

Канструкцыя завадской мешалкі простая. Чаму б не паўтарыць яе з ужываннем падручных матэрыялаў

Для таго каб вызначыцца з выбарам аптымальнай тэхналогіі самастойнага вырабу мешалкі, разгледзім прыладу і прынцып дзеяння завадскога прылады.

канструкцыйныя асаблівасці

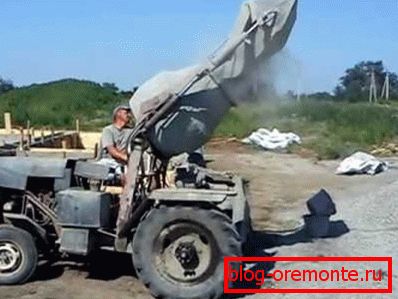

Не кожны можа паказаць самаробныя бетонамяшалкі такога тыпу

Аснову большасці сучасных бетоназмяшальнікаў складае барабан, траверсу, сварная металічная, і Электравокны.

Барабан, у які ажыццяўляецца загрузка інгрэдыентаў, замацаваны на траверсе дапамогай падшыпнікаў качэння. Рухавік размяшчаецца ў непасрэднай блізкасці ад барабана і перадае крутоўны момант з дапамогай ланцужнога або раменнага прывада. Інтэнсіўнасць кручэння барабана кантралюецца з дапамогай шасцерняў зубчастай перадачы.

Па сутнасці, канструкцыя завадскога бетаназмешвальніка простая і можа быць паўтораная самастойна з унясеннем некаторых зменаў.

Робім мешалку з ручным прывадам з бочкі

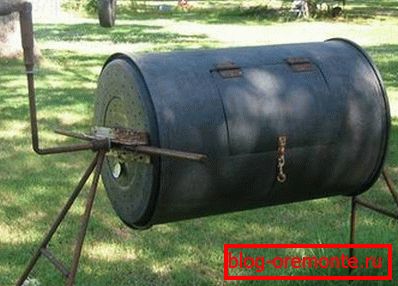

На фота гатовае прылада з ручным прывадам

Па сутнасці, барабан бетаназмешвальніка - гэта і ёсць металічная бочка. Таму, для вырабу агрэгата сваімі рукамі лагічней за ўсё выкарыстоўваць непатрэбную, але досыць трывалую цыліндрычную ёмістасць.

Інструкцыя вырабу нашага агрэгата патрабуе прымянення металічнай бочкі аб'ёмам да 200 літраў. Знайсці такую ​​ёмістасць не ўяўляецца чымсьці асабліва складаным. Напрыклад, можна выкарыстоўваць тару з-пад ГЗМ.

тэхналогія вырабу

Простыя чарцяжы самаробнай бетонамяшалкі, якія можна ўжыць самастойна
  • На пачатковым этапе ў тарцах бочкі робім адтуліны пад балты крапяжу фланцев і вал.
  • Збоку на сценцы бочкі выразаем прастакутны праём пад загрузны люк (Памеры 300 * 240 мм).
  • Для герметычнасці барабана, краю праёму з вонкавага боку абклейваюць гумовым або поліўрэтанавыя ўшчыльняльнікам. Чым тоўшчы будзе абраны ўшчыльняльнік, тым лепш.
  • З ліставай сталі выразаем крышку люка з тым разлікам, каб яго краю заступалі за лінію выразанага праёму.
  • Да бакоў праёму і вечка люка прыварваюць завесы і надзейнай Запорное прылада. Запорное прылада прасцей за ўсё вырабіць з куткоў, прывараных да вечка і бочцы. У кутках свідруем скразныя адтуліны для балтавым злучэнняў.
  • На наступным этапе вырабляем ручной прывад. Прынцып дзеяння гэтай канструкцыі шмат у чым падобны з ​​дзеяннем паваротнай рукаяці студні. Для падрыхтоўкі вала можна ўжыць вадаправодную трубу дыяметрам 50 мм.
  • Вал на тарцах бочкі мацуем дапамогай фланцев. Вырабіць фланцы можна з ужываннем труб большага памеру. Фланцы мацуем да тарцоў бочкі зварным метадам або балтавым злучэннем.
  • Для таго каб перамешванне ажыццяўлялася больш старанна і інтэнсіўна ўнутр бочкі спатрэбіцца ўсталяваць грабянцы. Грабянцы вырабляем з кутка 50 * 50 мм і даўжынёй 700 мм. Зуб'і прасцей за ўсё вырабіць з будаўнічых цвікоў 100 мм, якія дастаткова прыварыць да асновы. Грабянцы можна зафіксаваць ўнутры бочкі з дапамогай балтавых або зварнога злучэння. Мацуем грабянцы ўздоўж праходжання вала. Як правіла, 4-5 гребёнок для стандартнай бочкі дастаткова.
  • Далей збіраем стойкі, як гэта паказана на схеме. Мацаванне вала мяркуе наяўнасць падшыпніка.

Прымяненне гатовага агрэгата ажыццяўляецца наступным спосабам. Сумесь засынаецца праз люк. Затым туды ж заліваецца вада. Далей люк фіксуецца балтамі і можна прыступаць да кручэння бочкі.

Кошт такой прылады невысокая, тады як эфектыўнасць прымянення дастатковая для бетанавання ва ўмовах індывідуальнага будаўніцтва. Істотным недахопам дадзенай прылады з'яўляюцца абмежаваныя габарыты загрузнага люка ў бакавой часткі.

Малыя памеры люка тармозяць працэс пагрузкі і выгрузкі будматэрыялаў але, на жаль, павелічэнне памераў пагрузачнага вокны ў бакавой частцы бочкі негатыўна адбіваецца на трываласці канструкцыі для бетону ў цэлым.

Выраб змяшальніка з электрапрывадам

На фота - асінхронны рухавік, які можна ўжыць у якасці электрапрывада на мешалкай

Такім чынам, мы ведаем, як зрабіць самаробную бетонамяшалку з ручным прывадам. Годнасці такой устаноўкі відавочныя, але круціць дзяржальню пры заліванні масіўнага плітнага бетоннага падмурка даволі-такі стомна. Зберагчы сілы і зэканоміць час дапаможа ўжыванне электрапрывада.

Важна: Купляць электрычны рухавік новым нявыгадна, а вось калі ёсьць якая-небудзь старое абсталяванне, з якога яго можна зняць, скарыстацца гэтым варта абавязкова.

Аптымальным варыянтам з'яўляецца рухавік з пральнай машыны савецкага ўзору з вертыкальнай загрузкай. Маторы з сучасных імпартных пральных машын не падыходзяць, бо яны маламагутныя і хутчэй за ўсё не вытрымаюць вагі металічнай ёмістасці запоўненай будаўнічым растворам.

Калі мешалка патрэбна тэрмінова, і працаваць трэба з невялікімі аб'ёмамі раствора (да 100 літраў) можна ўжыць старую рабочую стиралку з мінімальнымі дапрацоўкамі барабана.

Важна: Змантаваўшы лопасці на дне барабана і усталяваўшы агрэгат пад нахілам у 45 градусаў, можна рыхтаваць даволі-такі якасныя растворы, але без прымянення друзу ў якасці запаўняльніка.

Калі неабходна больш зручнае ва ўжыванні прылада, прыйдзецца папрацаваць зварачным апаратам.

тэхналогія вырабу

Мабільны агрэгат, сабраны сваімі рукамі

Як раней было сказана, недахоп мешалкі з бакавой загрузкай ў малой пагрузнай здольнасці. Вырашыць гэтую праблему можна за кошт адмовы ад бакавога люка на карысць кантавой загрузкі.

Такім чынам, у нас ёсць рухавік, раменная перадача і іншыя канструкцыйныя элементы ад старой, але працоўным пральнай машыны, значыць, пара пачынаць да вырабу бетаназмешвальніка.

  • Для пачатку падрыхтоўваюць 3-4 лопасці памерам 100 * 10 см з ліставай сталі таўшчынёй 3 мм.

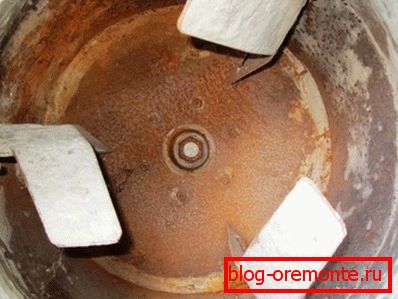

На фота - размяшчэнне лопасцяў
  • Прастакутныя лопасці ўварваецца ўнутр металічнай бочкі па дыяганалі. Кут размяшчэння лопасцяў падбіраем з тым разлікам, каб яны пры кручэнні барабана вталкивали раствор ўнутр, а не вонкі. Зрэшты, калі памыліцеся, можна будзе памяняць палярнасць падлучэння, і бочка будзе круціцца ў адваротны бок.
Надаём характэрную форму барабану
  • На наступным этапе завальцовываем краю бочкі з тарца, дзе будзе праводзіцца загрузка. Такім чынам, можна будзе пазбегнуць распырсквання сумесі.
  • Раму, на якой будзе размяшчацца барабан, варым з сталёвага кутка 5 * 5 см. Раму можна зрабіць нерухомай, але ў такім выпадку раствор прыйдзецца адгружаць каўшом. Палегчыць выгрузку можна за кошт паваротнай рамы. У гэтым выпадку барабан можна будзе нахіліць. Акрамя таго, пры адгрузцы можна будзе памяняць палярнасць падлучэння рухавіка, каб ён круціў барабан ў іншы бок і выштурхваў гатовы раствор.

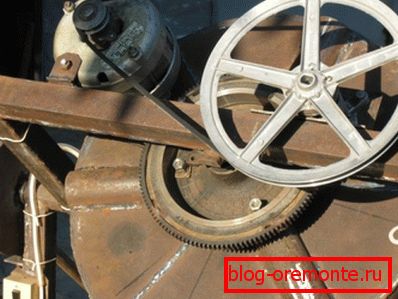

Прывад мешалкі ў зборы
  • Мацаванне бочкі да рамы выконваем пры дапамозе магутнага металічнага фланца, які мантуем ў кантавой часткі бочкі з дапамогай нітаў.
  • У раму ўварваецца 2 магутных падшыпніка, праз якія прапускаецца вал ад фланца да шківа, на які будзе перадавацца крутоўны момант з дапамогай раменнага прывада.
Наяўнасць колаў дазваляе перакуліць бак і выгрузіць раствор
  • Каб спрасціць канструкцыю нахільнага механізму раму можна зрабіць колавай з дзяржальнямі як у тачкі, каб збудаванне, пры неабходнасці, можна было перакуліць і вываліць вонкі гатовы раствор.

асаблівасці энергазабеспячэння

Бетоназмяшальнікі завадской вытворчасці, як правіла, разлічаны на трохфазную электрасілкаванне. Гэта стварае нязручнасці, калі на будпляцоўцы прадугледжана звычайная падача электраэнергіі. Так як у якасці электрапрывада мы ўжываем рухавік ад бытавой пральнай машыны, падключэнне выкарыстоўваем звычайнае.

Важна: Для паўнавартаснай эксплуатацыі прылады мэтазгодна прадугледзець надзейны суцэльны кажух, якім можна будзе прыкрыць Уключальнік і іншыя прылады, на якія падаецца электрычнасць.

выснову

Цяпер вы ведаеце, з якіх вузлоў складаецца самаробная бетонамяшалка з бочкі і як яе вырабіць сваімі рукамі. Больш карыснай і пазнавальнай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
