Ручная бетонамяшалка: рэцэпты вырабу канструкцыі, разметка,

Замешіваніе цэментнай сумесі - даволі працаёмкі працэс, які адымае вельмі шмат сіл. І калі няма магчымасці набыць або ўзяць у арэнду бетонамяшалку, а аб'ёмы работ даволі вялікія, самы час задумацца аб механізацыі дадзенага працэсу. Добрым варыянтам будзе ручная бетонамяшалка, і пра гэта няхітрай прыладзе мы і распавядзем вам далей.

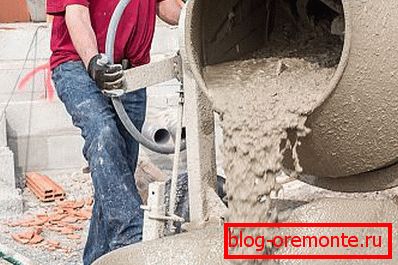

Замясіць вялікая колькасць раствора задача не з лёгкіх, таму без дапаможных прылад проста не абысціся

тэарэтычная частка

Перш за ўсё азнаёмімся з некаторым тэарэтычным аспектам. Гэта дазволіць лепш разабрацца ў некаторых асаблівасцях агрэгата.

Чаму б не скарыстацца дрылём

Многія людзі напэўна задаюцца такім пытаннем. На першы погляд, здаецца, што значна прасцей замацаваць на дрыль адмысловую асадку і скарыстацца ёю як міксерам.

Аднак у такога метаду ёсць пэўныя недахопы:

  • Любы электраінструмент не разлічаны на працяглую працу. У такім рэжыме прыбор папросту хутка зламаецца. Калі ж рэгулярна рабіць перапынкі, можна не паспець і раствор пачне раней часу схоплівацца.
  • Для таго каб старанна перамяшаць сумесь, працоўная прылада патрабуецца пастаянна вадзіць з боку ў бок. Дрыль мае прыстойны вага, таму такая працэдура атрымаецца вельмі складанай.

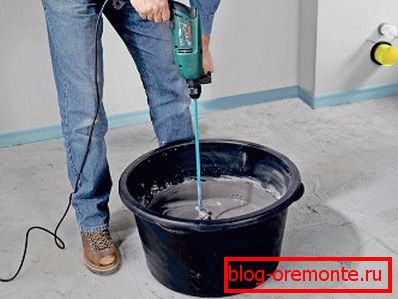

Для невялікай порцыі такі інструмент цалкам спатрэбіцца
  • Такім метадам практычна немагчыма размяшаць раствор цалкам. У цяжкадаступных месцах застануцца кампаненты неразмешанными. У выніку атрымаецца сур'ёзнае колькасць шлюбу.
  • Нарэшце, такі спосаб пацягне за сабой вялікая колькасць пырскаў.

Зрэшты, калі гаворка ідзе пра невялікі порцыі (некалькі вёдраў), то лепш скарыстацца будаўнічым міксерам і вядром. Аднак часцей за ўсё ўзнікае неабходнасць прыгатаваць значна большая колькасць запаветнай сумесі. Што ж рабіць у такой сітуацыі?

Выйсце адно - выкарыстоўваць больш дасканалае прылада. Такім з'яўляецца бетонны змяшальнік.

прынцыпы працы

Калі вы зацікавіліся такім прыстасаваннем, то напэўна жадаеце даведацца, як гэтае дзіва уладкаваны.

Існуе мноства прынцыпаў працы, але актыўна выкарыстоўваюцца тры з іх:

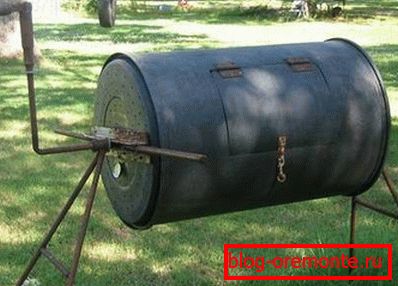

На гэтым фота вы можаце ўбачыць наглядны прыклад
  • гравітацыйны: Ёмістасць з растворам перавальваецца, у выніку ён падае на сябе, ствараючы эфект мяшання. Такі спосаб падыходзіць для невялікага аб'ёму. Да таго ж, варта заўважыць, што бетон атрымліваецца здавальняючага якасці.

Цікава: такі прынцып цяпер не ўжываецца ў прамысловых маштабах.

  • вібрацыйны: Ёмістасць нерухомая, а адмысловы міксер правакуе сціск і перамешванне сумесі. У выніку яна вельмі якасна змешваецца, і раствор атрымліваецца вельмі шчыльным. Адзіны недахоп такога метаду - вялізныя затраты энергіі, таму яго выкарыстоўваюць толькі ў тых выпадках, калі патрабуецца ідэальнае якасць сумесі (да прыкладу, пры ўзвядзенні плацін).
  • прымусова механічны: Нагадвае апісаны ўжо метад з дрылём. Аднак яго часцяком камбінуюць з іншымі: напрыклад, калі міксер працуе ў пастаянна верціцца цэбры.

Як замяшаць бетон ўручную або з дапамогай электраінструмента - вырашаць вам. Мы ж дамо вам некаторыя рэкамендацыі па вырабе ручнога абсталявання.

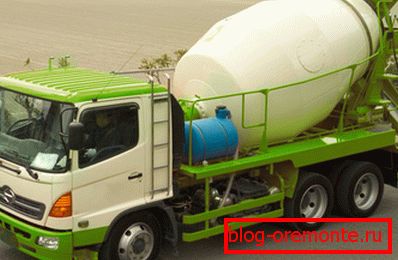

Гэтыя знаёмыя ўсім аўтамабілі з'яўляюцца найбольш яркім прыкладам камбінаванай методыкі

рэцэпты вырабу

Прапанаваная ніжэй інструкцыя раскажа, як самастойна стварыць такое прылада. Існуе мноства варыянтаў, але мы разгледзім найбольш прымітыўны. Ён выдатна падыдзе для прыватнага выкарыстання, гэта значыць там, дзе не патрабуецца вялікіх аб'ёмаў за кароткі перыяд часу.

пошук матэрыялу

Першым этапам заўсёды павінны быць разлікі. Такая мера дазволіць дамагчыся жаданага выніку, не нарабіць памылак.

Такім чынам, спатрэбіцца зрабіць наступнае:

  • Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Важна: ацэніце стан металу, калі моцна здзіўлены карозіяй і іржой, то выкарыстоўваць яго непажадана. У адваротным выпадку вялікая верагоднасць з'яўлення расколін, што паставіць тлусты крыж над усімі стараннямі.

  • Калі вечка не знайшлося, то яе давядзецца самастойна зварыць. Таму спатрэбіцца знайсці ліст металу падыходнага памеру.

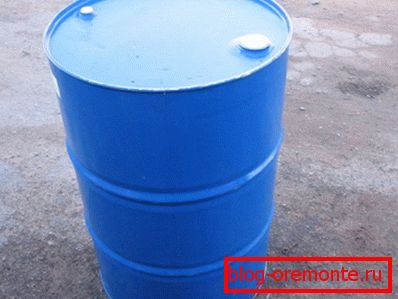

Можаце пафарбаваць бочку. Гэта падоўжыць ёй жыццё
  • Таксама трэба будзе знайсці некалькі труб, кавалкаў арматуры або куткоў. Гэтыя элементы патрэбныя для таго каб стварыць каркас, на якім будзе стаяць жаданае прылада.
  • Таксама вам спатрэбіцца зварачны апарат. У наш час гэтыя прылады каштуюць нядорага, маюць невялікі вага і працуюць ад стандартнай сеткі 220 Вольт. Таму цалкам разумна арандаваць або нават набыць яго.
  • Не забываем і пра балгарку. Ўручную пілаваць метал - сапраўдны катаржная праца. Назапасьцеся некалькімі дыскамі, бо гэтыя элементы даволі хутка прыходзяць у непрыдатнасць.

Разметка і праверка

Зыходныя матэрыялы і інструменты гатовыя. Перад пачаткам прац трэба ўсё праверыць і зрабіць некаторую разметку.

Такім чынам, робім наступнае:

  • Яшчэ раз правяраем бочку, бо ў выпадку яе дэфекту ручной бетоназмяшальнікі проста не атрымаецца. Пажадана абстукаць, каб пераканацца ў яе трываласці.
  • Далей агляду варта падвергнуць элементы каркаса (на наяўнасць іржы і пашкоджанняў, бо яны будуць прымаць на сябе каласальную нагрузку) і інструмент.

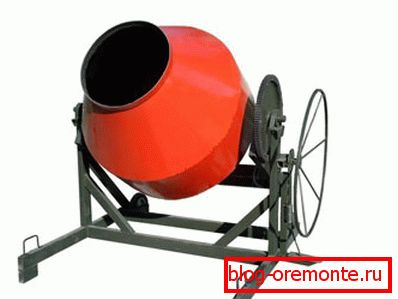

Прамысловы ўзор бетонамяшалкі, прынцып дзеяння - ручной
  • Далей спатрэбіцца адзначыць цэнтр на дно бочкі і на яе вечку. На дадзеным этапе нельга дапусціць памылку, дзве кропкі павінны размяшчацца строга на адной лініі.
  • Таксама патрабуецца пазначыць месца ўстаноўкі каркаса. Яны могуць быць рознымі, у залежнасці ад абранай канструкцыі.

Рада: праверце на дадзеным этапе герметычнасць ёмістасці. Для гэтага наліце ​​ў яе вады да краёў і агледзіце, ці няма протеков.

зварка

Цяпер настаў час больш адказных і складаных працэсаў. Памятаеце, што на дадзеным этапе кошт памылкі вельмі высокая.

Такім чынам, зрабіць вам спатрэбіцца наступнае:

  • Свідруем адтуліны ў цэнтры дна і вечкі. Яго памер павінен падыходзіць пад меркаваны каркас.
  • Далей прыварваюць фланец з валам у цэнтр дна. З вонкавага боку на яго трэба будзе замацаваць падшыпнік.
  • Да вечка трэба прыварыць фланец з лопасцямі. Гэтыя элементы і будуць размешваць сумесь падчас кручэння дзяржальні. Іх павінна быць не менш за тры.
  • Затым трэба будзе прыварыць стойкі. Можна зрабіць гэта ў форме літары «А». Таксама дапусцім варыянт ўстаноўкі на іх колаў, што дасць магчымасць свабодна перамяшчаць прыладу.

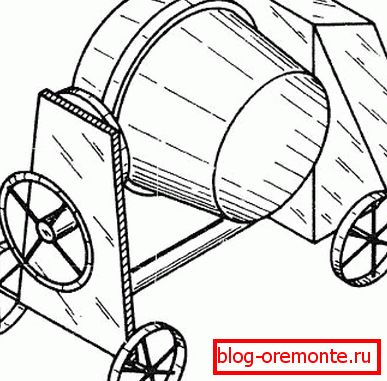

Можаце скарыстацца вось такі дзівосаў схемай. Такую канструкцыю лёгка будзе перарухаць з аднаго месца на іншае

Увогуле, на дадзеным этапе вам спатрэбіцца праявіць крыху фантазіі і мастацкага майстэрства. Таксама можна ўжыць гатовымі схемамі, якіх налічваецца велізарная колькасць. Асаблівых прадпісанняў па форме і размяшчэнню стоек няма.

завяршэнне

Надышла пара фінальнага акорда.

Ажыццявіць спатрэбіцца наступнае:

  • Прарэзаць у бакавой частцы ёмістасці адтуліну мінімум 35х35 см. Яно будзе трэба для таго каб загружаць зыходныя кампаненты і выліваць гатовую сумесь.
  • Выразаць варта балгаркай. Пры гэтым будзьце максімальна асцярожныя, старайцеся не пашкодзіць саму сценку.

Звярніце ўвагу! Чым ужо дыск, тым больш шчыльнае атрымаецца спалучэнне сценкі і люка.

  • Выразаны элемент варта пасадзіць на завесы. Падыдуць звычайныя дзвярныя. Пры гэтым адтуліны варта апрацаваць якім-небудзь герметыкам, каб не дапусціць выцякання.
  • Да той частцы бочкі, дзе размешчаны лопасці, прыварваюць ручку. Яна павінна быць доўгай і максімальна трывалай (на яе будуць дзейнічаць сур'ёзныя нагрузкі).

паляпшэнне канструкцыі

Калі дазваляюць сродкі, можаце набыць вось такі вібратар, які забяспечыць выдатную якасць раствора

Калі ёсць жаданне, то можна ажыццявіць свайго роду upgrade дадзенай канструкцыі. Такая неабходнасць узнікае, калі гаворка зайшла пра буйныя порцыях раствора. Прымітыўнае абсталяванне запатрабуе ад чалавека вялікіх працавыдаткаў.

Існуе магчымасць зрабіць з звычайнай бетонамяшалкі вібрацыйную. Для гэтага да яе трэба далучыць перфаратар з ударным механізмам. Ён возьме на сябе найбольш працаёмкую частка працы.

Аднак даволі часта такая прылада аказваецца не занадта эфектыўным. Гэта звязана з вельмі папулярнымі памылкамі.

Мы хочам, каб вы вучыліся толькі на чужых памылках, таму прывядзем іх для вас ніжэй:

  • Няправільная форма ёмістасці. Яна абавязкова павінна быць круглай, ня шырокай і мець вялікую вышыню. У ідэале памер вібратара павінен быць на некалькі сантыметраў менш радыусу бодні.
  • плоскі вібратар. Запомніце, што ў якасці вібратара нельга выкарыстоўваць, да прыкладу, металічны ліст. Ён павінен мець выгінастую форму (прыклад паказаны на малюнку ніжэй).
Вось такі вібратар забяспечыць якаснае перамешванне
  • Занадта буйны вібратар. Памятаеце, чым менш магутнасць перфаратара для бетону, тым менш павінен быць дыяметр дыска. Так, да прыкладу, пры магутнасці ў 1,3 кВт (найбольш папулярны сёння паказчык), дыск павінен мець дыяметр каля 25 см.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

  • Няправільнае размяшчэнне вібратара. Ён павінен размяшчацца строга па цэнтральнай восі ёмістасці (у адваротным выпадку выраблення не будзе раўнамерным). Пры гэтым адлегласць да дна павінна быць прыблізна роўна дыяметру дыска.

Калі выканаць усе ўказанні, прадстаўленыя вышэй, можна стаць шчаслівым уладальнікам хуткага і таннага змяшальніка. Пры сярэдняй магутнасці перфаратара будзе дастаткова 5-10 хвілін для падрыхтоўкі (у залежнасці ад аб'ёму бодні). Пры гэтым вы не выдаткі шмат сіл на правядзенне дадзенай маніпуляцыі.

Спецыялісты рэкамендуюць выкарыстоўваць ёмістасць менавіта такой формы

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
