Разлік хаты з газабетону: таўшчыня і маса сцен, колькасць

Тэма гэтага артыкула - разлік будаўніцтва хаты з газабетону. Нам трэба будзе ацаніць неабходную таўшчыню сцен і падлічыць іх сумарны аб'ём, што дазволіць ацаніць меркаваныя выдаткі. Акрамя таго, мы пастараемся знайсці спосаб вылічыць меркаваную нагрузку на падмурак для разліку яго плошчы.

Любая будоўля пачынаецца з разліку будматэрыялаў.

цеплавое супраціў

даведачныя дадзеныя

Базовые требования к утеплению стен из газобетона изложены в СНиП 23-02-2003 «Тепловая защита зданий». Нам, однако, более интересно одно из приложений к строительным нормам, где перечисляются конкретные значения сопротивления теплопередаче для разных регионов страны.

горад Патрабаванні да супраціву цеплаперадачы, м2 * С / Вт
Масква 3,28
Сочы 1,79
Санкт-Пецярбург 3,23
Воронеж 3,12
Іркуцк 4,05
Астрахань 2,76
Ніжні Ноўгарад 3,36
Магадан 4,33
тверь 3,31
Самара 3,33
Уфа 3,48
Омск 3,82
Краснадар 2,44
Якутск 5,28
Уладзівасток 3,25

Заўвага: для гарадоў, якія не ўвайшлі ў пералік, арыенціровачныя значэння вызначаюцца экстрапаляцыяй па бліжэйшых населеных пунктах з спісу.

Што рабіць з гэтымі дадзенымі? Выкарыстоўваць пры вылічэнні мінімальна неабходнай таўшчыні сцен. Для вылічэнняў нам не хапае яшчэ адной групы даведачных дадзеных - цеплаправоднасці газабетону розных марак па шчыльнасці.

Марка па шчыльнасці Цеплаправоднасць у сухім стане, Вт / (м * С)
D300 0,08
D400 0,10
D500 0,12
D600 0,14
D800 0,21
D1000 0,24
З падзеннем шчыльнасці матэрыялу памяншаецца яго цеплаправоднасць.

Методыка і прыклад разліку

З павелічэннем таўшчыні сцяны пры фіксаванай цеплаправоднасці матэрыялу яе цеплавое супраціў прапарцыйна павялічваецца. Мінімальнае значэнне таўшчыні разлічваецца простым памнажэннем патрабаванага супраціву цеплаперадачы на ​​цеплаправоднасць матэрыялу; вынік мы атрымаем у метрах: (м2 * С / Вт) * (Вт / (м * С)) = м.

Давайце сваімі рукамі выканаем разлік газабетону на дом у Краснадары. Наш выбар спыніцца на канструкцыйна-цеплаізаляцыйным газабетону D500: ўмераная цана і выдатныя цеплаізаляцыйныя якасці суседнічаюць ў ім з дастатковай трываласцю, якая дазваляе абыйсціся без армокаркаса для двухпавярховага будынка.

2,44 м2 * С / Вт * 0,12 Вт / (м * С) = 0,29 м. Відавочна, блокаў 30-сантыметровай таўшчыні цалкам дастаткова.

Варта ўдакладніць: наш разлік моцна спрошчаны. У рэальнасці на цеплаправоднасць сцен ўплываюць іх вільготнасць, таўшчыня тынкоўкі (пры наяўнасці такой) і тып ўнутранага аздаблення газабетона.

аб'ём

Разлік матэрыялаў для будаўніцтва хаты з газабетону ўключае вылічэнне аб'ёму сцен. Адзін з вядучых вытворцаў будаўнічых матэрыялаў - кампанія Aeroc - прапануе прытрымлівацца наступнай формулы: (L * Н - S) * 1,05 * У = V.

У ёй:

  • L - агульная даўжыня сцен у метрах;
  • H - іх вышыня (для будынкаў складанай архітэктуры - сярэдняя вышыня);
  • S - сумарная плошча ўсіх праёмаў.
  • 1,05 - папраўка на подрезку.
  • B - таўшчыня блока.
  • V - вынік у кубаметрах.

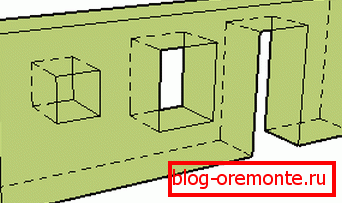

Схема разліку, увогуле-то, цалкам зразумелая інтуітыўна.

Так, для аднапавярховага дома памерам 10х10 метраў і вышынёй 3 метра з плоскай дахам пры таўшчыні сцен 0,3 м з аднаго дзвярыма (2 * 0,9м) і васьмю вокнамі (1,2 * 1,4м) нашы вылічэнні будуць мець такі выгляд :

V = (10 * 4 * 3- (2 * 0,9 + 8 * 1,2 * 1,4)) * 1,05 * 0,3 = 32,9994 м3.

Удакладнім: мы разлічылі толькі аб'ём матэрыялу для знешніх сцен. Перагародкі разлічваюць асобна па той жа формуле.

Кошт

Як выканаць разлік кошту дома з газабетону?

Хоць трохі дакладны вынік магчыма атрымаць толькі адным спосабам - склаўшы каштарыс на ўсе працы і матэрыялы. Аднак можна звярнуцца да апраксімацыі. Возьмем за ўзор тыпавой разлік кошту будаўніцтва хаты з газабетону, выкананы адным з расійскіх дылераў кампаніі YTong.

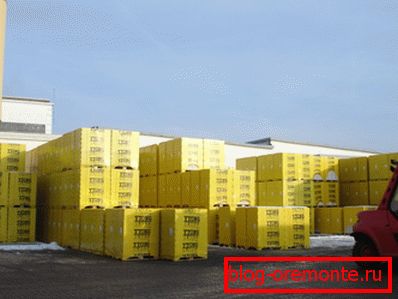

Ytong - найбуйнейшы вытворца газобетонных блокаў.

Згодна складзенай ім каштарысе, кошт газобетонных блокаў для сцен складае 116 270 рублёў; поўная ж кошт усіх будаўнічых матэрыялаў - 590 000 р.

Кошт стеновых блоков, таким образом, составляет 116270/590000=0,197 общих расходов на материалы.

Цяпер пералічым меркаваныя выдаткі з улікам нашых вылічэнняў.

  1. Пры бягучай кошту газабетону D500 ў 3600 рублёў за куб выдаткі на вонкавыя сцены складуць 3600 * 33 = 118800 рублёў.
  2. Меркаваныя выдаткі на закупку ўсіх будматэрыялаў можна ацаніць у 118.800 / 0,197 = 603045 р.

Нагадаем: прыведзеная методыка дае вельмі значную хібнасць. Рэальны бюджэт будаўніцтва можа адрознівацца ад разлічанага такім чынам на дзясяткі адсоткаў.

Маса і падмурак

Як ацаніць ўдзельнае ціск на падмурак?

Вылічыць масу пагоннага метра самай сцяны нескладана. У нашым выпадку яна роўная твору вышыні, таўшчыні і шчыльнасці сцяны: 3 * 0,3 * 500 = 450 кг.

Практыка паказвае, што маса будынка пры ўмове выкарыстання матэрыялаў прыкладна аднолькавай шчыльнасці прыкладна роўная падвоенай масе апорных сцен. Для жалезабетонных перакрыццяў на газобетонных сценах можна смела браць каэфіцыент 1: 3; у гэтым выпадку ціск на метр падмурка складзе 450 * 3 = 1350 кг.

Інструкцыя па разліку мінімальнай шырыні падмурка абапіраецца на апорную здольнасць грунта. Выкажам здагадку, што яна складае 1 кгс / см2. У гэтым выпадку мінімальная плошчу пагоннага метра падмурка павінна складаць 1350 / п 1 = 1350 см2, што дасць нам шырыню ў 13,5 сантыметраў.

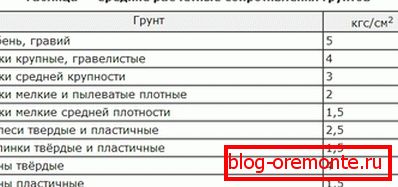

Апорная здольнасць некаторых грунтоў.

З улікам таго, што істужачныя падмуркі вельмі рэдка будуюцца шырынёй менш за 400 мм - умова больш чым выканальна.

карысныя дробязі

Напрыканцы - трохі карыснай інфармацыі па будаўніцтве з газабетону.

  • Армаванне мура вельмі пажадана. Звычайна ў кожным чацвёртым шэрагу ў штробы закладваецца дзве ніткі арматуры.
  • Тэхналагічныя праёмы і адтуліны лепш рабіць алмазным інструментам. Алмазнай свідраванне адтулін у бетоне пакідае краю ідэальна роўнымі, без сколаў.

Акрамя таго: для армаваных перакрыццяў рэзка жалезабетону алмазнымі коламі зручная і тым, што дазваляе праходзіць арматуру без змены інструмента.

  • Мауэрлат і кроквенная сістэма мантуюцца толькі на армопояс.

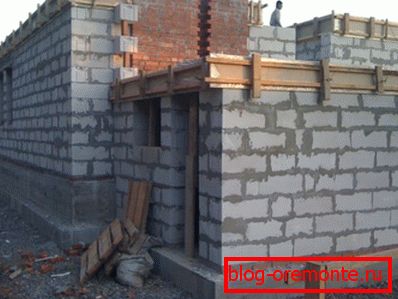

На фота - заліванне армопояса.

  • У сейсманебяспечных раёнах армокаркаса абавязковы.

заключэнне

Спадзяемся, што прыведзеныя (хай і вельмі грубыя) методыкі разлікаў дапамогуць чытачу падрыхтавацца да будаўніцтва. Як звычайна, дадатковую інфармацыю можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
