Прылада студні з бетонных кольцаў: асаблівасці і этапы

Будаўніцтва студні з бетонных кольцаў сваімі рукамі - распаўсюджаная практыка, бо гэты спосаб лічыцца найбольш простым і бяспечным. Сучасныя жалезабетонныя вырабы дазваляюць паскорыць і спрасціць многія працэсы, і збудаванне калодзежаў не выключэнне. Мы раскажам, як пабудаваць калодзеж з бетонных кольцаў на сваім участку.

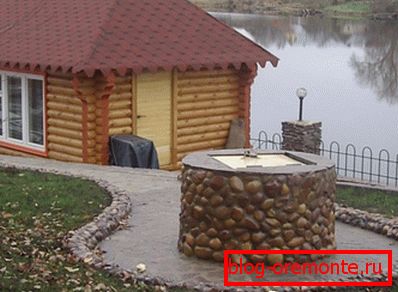

Пабудаваць калодзеж можна самастойна.

Калодзеж з жалезабетонных кольцаў

Асаблівасці прылады калодзежаў

Калодзежная шахта абавязкова обсаживается ахоўнай канструкцыяй.

Перад тым, як прыступіць да будаўніцтва, нам варта паўтарыць тэарэтычныя асновы. У першую чаргу мы разгледзім прыладу пітнога калодзежа з бетонных кольцаў.

Гэта гідратэхнічнае збудаванне служыць для збору, назапашвання і захоўвання пітной вады, якая знаходзіцца ў ваданосных пластах глебы. Для таго каб дабрацца да ваданоснага пласта з прыдатнай для піцця вадой, неабходна паглыбіцца ў грунт на глыбіню ад некалькіх да некалькіх дзесяткаў метраў у залежнасці ад геалагічных асаблівасцяў мясцовасці.

Іншымі словамі, нам неабходна выкапаць зямлю на значную глыбіню, арганізаваць сістэму фільтравання вады ад прымесяў, гліны, пылападобнага часціц, глебы і іншых забруджванняў, а таксама збудаваць рэзервуар для назапашвання і захоўвання вычышчанай вадкасці. Акрамя таго, варта забяспечыць стабільнасць выкапанай ямы, то ёсць засцерагчы яе ад абвалаў і апоўзняў грунту.

Калодзеж без обсадной калоны - неэстэтычна і нават небяспечна для здароўя.

Нарэшце, нам неабходна абараніць наш рэзервуар ад траплення атмасферных ападкаў, сцёкавых вод, розных выкідаў вады з боку вытворчасцей, непрыдатных для пітва ваданосных пластоў, а таксама ад каналізацыйных бруду.

Ўсіх гэтых мэтаў можна дасягнуць шляхам збудаванні досыць просты канструкцыі, якая складаецца з трох асноўных частак:

  1. агаловак калодзежа. Гэта надземная верхняя частка будынка, якая служыць для палягчэння ўздыму вады з глыбіні, а таксама для абароны вусця ад траплення ападкаў і сцёкавых вод. Змяшчае пад'ёмны брамы, дах або навес, отмостку, гліняны замак і розныя выгоды - лавачкі, столікі, створкі, запасныя вядра;
  2. ствол шахты. Гэта падземнае прастору паміж оголовков і дновай часткай, дзе запасіцца вада, праз якое вырабляецца ўздым і транспарціроўка вады да спажыўца. Складаецца з обсадной калоны, якая абараняе шахту ад абвалаў, а таксама не дае непажаданай вадкасці пранікаць унутр і забруджваць запас пітной вады;
  3. водапрымальнай частка. Гэта той самы рэзервуар, дзе запасіцца і захоўваецца вада, а таксама адбываецца яе фільтраванне і адстойванне. Складаецца з ніжняй часткі обсадной калоны, дновага фільтра, часам мае дадатковы зумпф для павышэння аб'ёму запасаў.

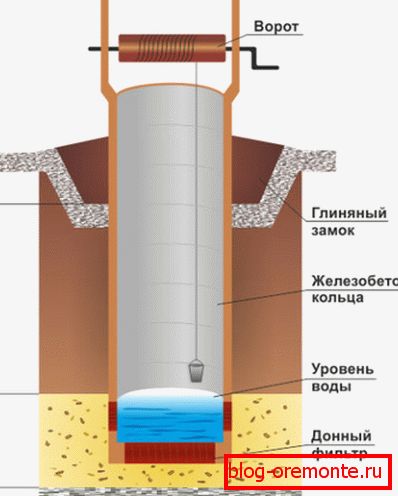

Прылада шахтавага калодзежа.

Звярніце ўвагу! Усе тры часткі канструкцыі аднолькава незаменныя, таму будуюцца з асаблівай адказнасцю і дбайнасцю. Ад узроўню вырабленых работ і выкарыстаных матэрыялаў будзе залежаць якасць пітной вады, а значыць - і стан вашага здароўя.

Агаловак звычайна ўпрыгожваюць аздабленнем з дрэва, каменя, тынкоўкі і іншых матэрыялаў. Над вусцем усталёўваюць навес ў выглядзе шатровым, чатырохсхільным ці звычайнай даху на стойках, да якіх мантуюць цыліндрычны брамы з ручкай. Вакол знешняй сценкі оголовка робяць гліняны замак і отмостку для адвядзення дажджавой вады.

Агаловак, або надземная частка студні.

Ствол калодзежнай шахты ў абавязковым парадку ўмацоўваюць канструкцыяй, якая называецца обсадной калонай. Гэта вертыкальнае збудаванне цыліндрычнай або прастакутнай формы, якое не дае сценак ствала абвальвацца або абсыпацца ўніз, а таксама перакрывае непажаданыя ваданосныя пласты. Для збудаванні обсадной калоны выкарыстоўваюць бярвеністыя зрубы, цэгла, камень, маналітны бетон, жалезабетонныя кольцы для калодзежа і іншыя матэрыялы.

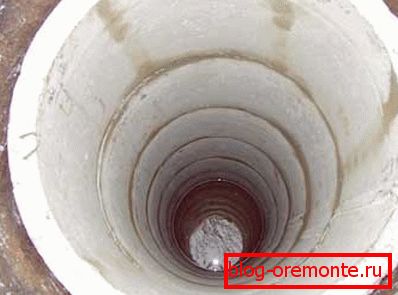

На фота - ствол шахты, абсаджаны бетоннымі кольцамі.

Водапрымальнай частка - гэта адно або некалькі ніжніх кольцаў або ніжняя частка обсадной калоны, якая знаходзіцца ніжэй максімальнага статычнага ўзроўню вады і служыць для прыёму і захоўвання паступае з зямлі вільгаці. Абавязкова мае фільтр у выглядзе пласта пяску і друзу на дзень альбо ў выглядзе перфарацыі ў сценках обсадной канструкцыі.

Водапрымальнай частка бывае трох відаў:

  1. Недасканалая (няпоўная) - гэта найбольш простая ў выкананні канструкцыя, у якой обсадная калона не даходзіць да водатрывалым падсцілаючай пласта пароды, і вада паступае ў рэзервуар знізу. Адрозніваецца меншым аб'ёмам запасаў вады, аднак для адной сям'і з падсобнай гаспадаркай гэтага аб'ёму, як правіла, хапае;
  2. Дасканалая (поўная) - гэта больш складаная ў выкананні канструкцыя, у якой обсадная калона ўпіраецца ў воданепранікальную пароду. Тут аб'ём назапашвальнай часткі павялічаны, а паступленне вады адбываецца скрозь сценкі калоны, у якой для гэтых мэтаў вырабляецца перфарацыя. Мантаж ўскладняе алмазнай свідраванне адтулін у бетоне і неабходнасць паглыбляцца ў ваданосны пласт;
  3. Дасканалая з зумпф. Адрозніваецца ад папярэдняй наяўнасцю паглыблення ў водатрывалай пародзе на 1 - 1.5 метра для павелічэння аб'ёмаў назапашанай вады. Гэта найбольш складаны тып водапрымальнай часткі студні, так як мяркуе распрацоўку цвёрдай пароды, праходжанне ваданоснага пласта, і выкарыстоўваецца ў выпадках падвышанай інтэнсіўнасці плота і спажывання вады.

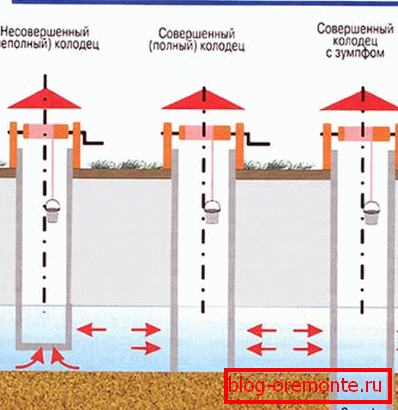

Віды водапрымальнай часткі.

Звярніце ўвагу! Для бытавых і звычайных гаспадарчых патрэб адной сям'і з 4 - 5 чалавек досыць незакончанага калодзежа без зумпф і паглыбленняў, акрамя таго, такая разнавіднасць збудаванні прасцей у выкананні і лепш падыходзіць для вырабу сваімі рукамі.

выбар матэрыялаў

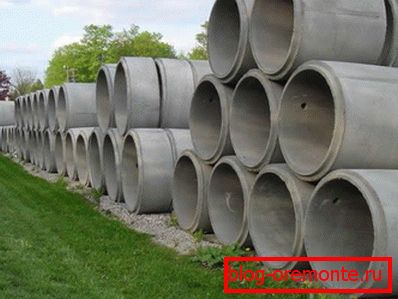

Бетонныя кольцы прадстаўлены рознымі памерамі і формамі тарцоў.

Для будаўніцтва пітнога калодзежа неабходна падабраць якасныя матэрыялы для асадцы ствала шахты. Нам патрэбныя ЖБВ з гідратэхнічнага або якаснага бетону з высокай аб'ёмнай масай, іншымі словамі, бетону цяжкіх марак.

Як правіла, такім патрабаванням адпавядаюць сценавыя кольцы, выкананыя па ДАСТ 8020-90. Найбольш зручныя і прымальныя з пункту гледжання памераў і масы вырабы з маркіроўкай КС 10-9, дзе літары абазначаюць абрэвіятуру слоў «кальцо сценавых», і лікі пазначаюць памеры дэталі ў дэцыметрах, прычым першае чысло паказвае на ўнутраны дыяметр кольца, а другое - на яго вышыню.

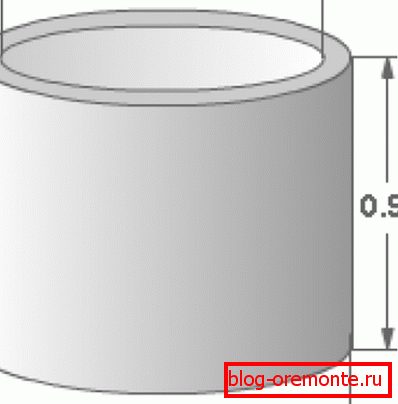

Параметры кольцаў КС 10-9.

Таўшчыня сценкі КС 10-9 складае 160 мм, а аб'ём прыкладна роўны 700 літраў. Тарцы вырабы могуць быць роўнымі, а могуць мець замак у выглядзе фланца. Таксама на тарцах ёсць мантажныя кольцы, за якія можна падымаць і перасоўваць выраб.

Звярніце ўвагу! Кошт кольцаў з замкамі некалькі вышэй, пры гэтым меркаванні аб іх неабходнасці і карысці існуюць розныя: некаторыя спецыялісты сумняваюцца ў здольнасці такога замка супрацьстаяць шматтоннай нагрузцы, якая ўзнікае пры Пучэня або зрушэннях грунту.

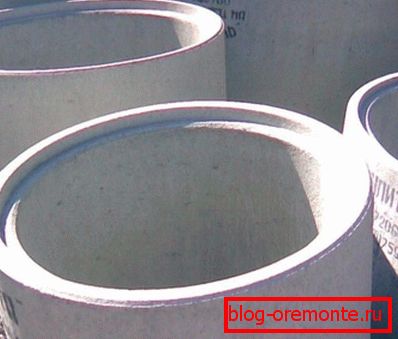

Так выглядае фланцевый замак на тарцы вырабы.

Таксама трэба мець на ўвазе, што няякасныя замкі ўскладняюць мантаж, можа спатрэбіцца рэзка жалезабетону алмазнымі коламі і іншая апрацоўка некандыцыйных частак.

будаўніцтва студні

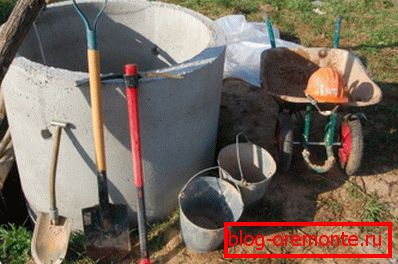

Для работы спатрэбіцца набор простага інструмента.

Для тых, хто хоча збудаваць калодзеж самастойна, намі складзена пакрокавая інструкцыя:

  1. На абраным месцы выкопваюць круглую яму глыбінёй 1.5 метра і дыяметрам 1.3 - 1.5 метра. Дно ямы выраўноўваюць і чысцяць ад зямлі;
Выкапываем полутораметровую яму.
  1. Над ямай усталёўваюць трыногу з пад'ёмнай талью або лябёдкай, да канца якой чапляюць чалки з чатырма гакамі;
Над ямай усталёўваем трыногу з пад'ёмным механізмам.
  1. Кольца перакочваць да краю ямы і чапляюць да гакаў за мантажныя кольцы, падымаюць і апускаюць на дно. Пажадана выставіць яго па ўзроўні гарызантальна. На яго адразу ставяць другое кальцо, прамазаўшы тарэц цэментавым растворам;

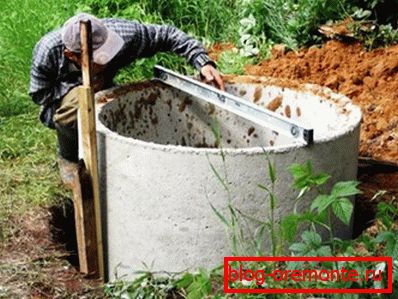

Кольцы ставім гарызантальна і роўна.
  1. Адзін работнік спускаецца на дно і пачынае падкопваюцца грунт пад ніжнім тарцом ніжняга кольца, збіраючы яго ў вядро. Памочнік падымае вядра і высыпае зямлю, падае інструменты для распрацоўкі глебы - лом, кірку, кайло і г.д .;

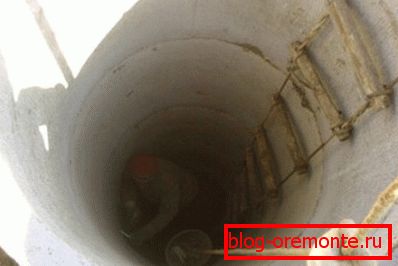

Пачынаем падкопваюцца зямлю пад калонай.
  1. Калі кольцы апусціліся ніжэй за ўзровень зямлі, пад'яжджае наступную дэталь і ўсталёўваюць на калону;
Працягваем нарошчваць калону па меры яе спуску.
  1. Калі калона апусцілася настолькі, што пачала актыўна паступаць вада, на дно апускаюць шланг і адпампоўваюць ваду павярхоўным помпай, пры гэтым працягваючы капаць. Неабходна паглыбіцца ў ваданосны пласт як мінімум на метр - паўтара;
Калі пайшла вада - адпампоўваць яе помпай і працягваем капаць.
  1. Затым на дно насыпают пласт водатрывалай гліны, трамбуюць яго, і пачынаюць прамазваць стыкі цэментавым растворам з даданнем вадкага шкла або іншым герметыкам для бетонных паверхняў. Кольцы злучаюць сталёвымі клямарамі або пласцінамі, пакрытымі антыкаразійнай фарбай;

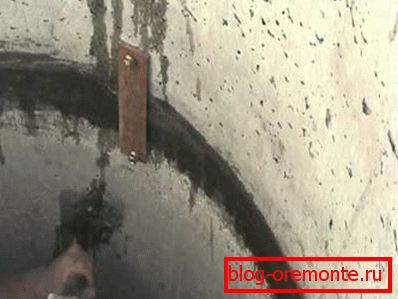

Герметизируем швы і злучаем дэталі пласцінамі.
  1. Пасля цвярдзення швоў гліну выкопваюць, а на дно кладуць драўляны шчыт з мноствам шчылін, на які насыпают прамыты пясок і жвір пластом 30 - 40 см;

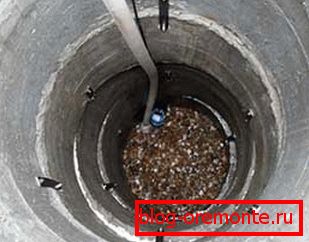

На дно насыпаем пласт пяску і друзу.
  1. Калі вада набіраецца да пастаяннага статычнага ўзроўню, яе адпампоўваюць помпай да таго часу, пакуль яна не стане празрыстай і чыстай;

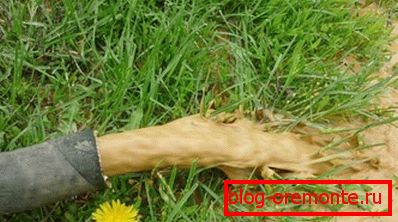

Адпампоўваць каламутную ваду да з'яўлення стабільна празрыстай вадкасці.
  1. У канцы вырабляюць будаўніцтва падстрэшка, аздабленне оголовка і майструюць пад'ёмны механізм. Вакол надземнай часткі робяць гліняны замак. Отмостку можна будаваць толькі пасля поўнага ўсаджвання грунту - праз 2 - 3 гады.

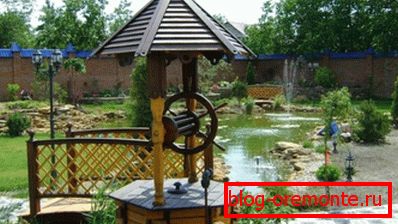

Працу завяршаем добраўпарадкаваннем оголовка.

Звярніце ўвагу! Выконвайце тэхніку бяспекі, не працуйце ў адзіночку, выкарыстоўвайце каску, акуляры і пальчаткі, кантралюйце ўзровень газу ў шахце свечкай або аналізатарам. Падчас працы на дно павінна быць спушчана лесвіца.

выснову

Для будаўніцтва пітнога калодзежа мэтазгодна ўжываць бетонныя кольцы, так як такая тэхналогія найбольш бяспечная і простая ў выкананні. Для лепшага разумення тэхналогіі глядзіце відэа ў гэтым артыкуле і чытайце матэрыялы на нашым сайце.
