Прыбор для вымярэння трываласці бетону - асноўныя віды.

Бетон ставіцца да аднаго з самых распаўсюджаных тыпаў канструкцый, ад яго якасці і трываласці шмат у чым залежыць даўгавечнасць і надзейнасць ўсяго аб'екта ў цэлым. Нядзіўна, што вызначэнне трывальных уласцівасцяў з'яўляецца вельмі важнай задачай у працэсе ўзвядзення аб'екта і здачы яго ў эксплуатацыю. Для гэтага выкарыстоўваюцца розныя метады і віды абсталявання, менавіта іх мы і разгледзім у рамках дадзенага агляду.

Асноўныя спосабы праверкі бетону

Варта адзначыць, што абсталяванне дадзенай групы можа выкарыстоўвацца для праверкі трываласці, як бетону, так і цэглы. Пад трываласцю разумеецца здольнасць матэрыялу супрацьстаяць разбурэння пад дзеяннем ўнутранага напружання і розным вонкавых фактараў, чым стойкасць вышэй, тым надзейней і даўгавечней канструкцыя.

Правесці праверку можна з дапамогай двух спосабаў:

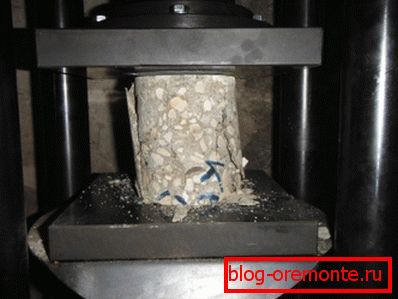

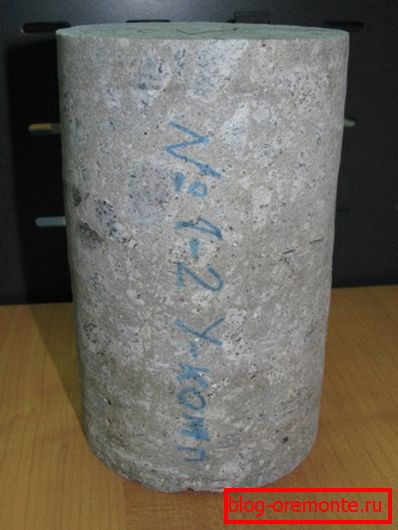

• Разбуральны: сутнасць гэтага метаду складаецца ў тым, што ў адмысловым прэсе расціскаюцца папярэдне падрыхтаваныя нарыхтоўкі. Гэта могуць быць кубы, якія адліваюцца з кантраляванага бетону або Керн - фрагменты цыліндрычнай формы, атрымаць якія дапамагае алмазнай свідраванне адтулін у бетоне і канфіскацыя фрагмента.

• Другі варыянт - выкарыстоўваць прыбор для вызначэння трываласці бетону неразбуральнай метадам. Такое абсталяванне вымярае фізічныя велічыні, якія аказваюць прамы ўплыў на трываласць бетону, і пералічвае іх, выдаючы патрэбныя паказчыкі. Натуральна, чым якасней абсталяванне, тым менш хібнасць і вышэй дакладнасць даследаванняў.

віды прыбораў

Пры правядзенні вымяральных мерапрыемстваў часцей за ўсё выкарыстоўваецца адзін з двух асноўных тыпаў вымяральнага абсталявання. Натуральна, правядзенне работ сваімі рукамі мае на ўвазе менавіта гэты варыянт, так як кошт спецыяльнага прэса вельмі вялікая, ды і няма сэнсу трымаць яго, калі ў вас няма адмысловай выпрабавальнай лабараторыі па аказанні паслуг па вымярэнні трываласці і іншых паказчыкаў.

Вызначэнне трываласці механічным метадам

Калі праводзіцца неразбураючы кантроль (НК) механічным спосабам, то галоўны нарматыўны акт, якім абавязкова трэба кіравацца, гэта ДАСТ 22690-88 «Бетоны. Вызначэнне трываласці механічнымі метадамі НК ». У дадзеным дакуменце выкладзены правілы выпрабаванняў як цяжкіх, так і лёгкіх бетонаў з лімітавымі значэннямі трываласці, ня якія выходзяць за рамкі дыяпазону ад 5 да 100 Мпа.

У дадзеную групу прыстасаванняў ўваходзіць некалькі асноўных разнавіднасцяў абсталявання, якое адрозніваецца па спосабе вызначэння тых ці іншых ўскосных характарыстык.

Гэта могуць быць наступныя паказчыкі:

• Энергія ўдару спецыяльным бойкім.
• Значэнне адскоку байка ад прыціснутай да сцяны ўдарніка.
• Памер пакінутага следу ад удару.
• Паказчык намаганні, неабходнага для разбурэння невялікага ўчастка на рэбрах канструкцыі або пры вырываючы замацаванага анкернага ніта.

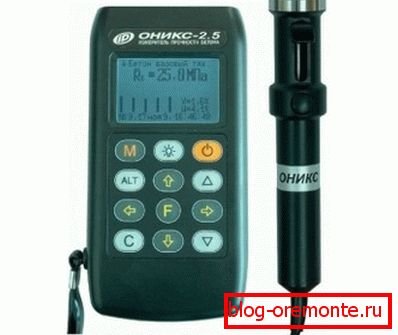

Асаблівасці правядзення вымярэнняў з дапамогай таго ці іншага метаду залежаць ад мноства фактараў, таму інструкцыя па эксплуатацыі прыбора абавязковая да вывучэння. Разгледзім самы папулярны варыянт правядзення выпрабаванняў - метад пругкага адскоку.

Тэхналогія выглядае наступным чынам:

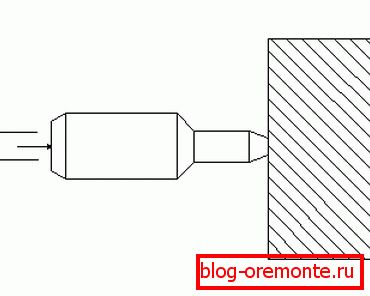

• Вымяральны вузел павінен размяшчацца перпендыкулярна паверхню, чым больш перакос, тым больш хібнасць вымярэнняў, не варта забываць пра гэта.

• Праверку трэба правесці на розных участках паверхні, для карэктнасці вымярэнняў варта мець як мінімум 5 значэнняў і вызначыць сярэдняе арыфметычнае.
• З дапамогай адмысловай формулы вылічваецца паказчык трываласці той ці іншай канструкцыі. На самай справе, усё досыць проста і, вынікаючы рэкамендацыям і патрабаванням інструкцыі, можна праводзіць якасныя вымярэння, нават не маючы адпаведнай практыкі.

Звярніце ўвагу! Каб паказчыкі былі дакладнымі і карэктнымі, не варта забываць, што мінімальная таўшчыня бетоннай канструкцыі не павінна быць менш за 100 мм.

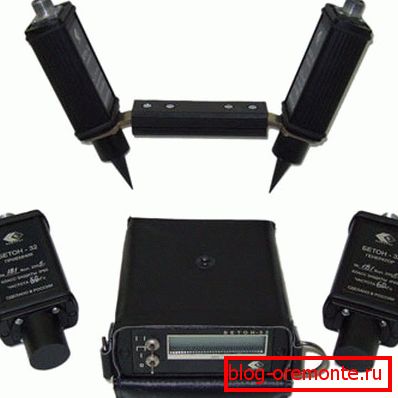

Выкарыстанне ультрагукавога метаду

Пры выкарыстанні дадзенага спосабу разліку паказчыкаў трываласці бетону ці цэглы ўсе патрабаванні да вымярэнням і парадак іх правядзення вызначае ДАСТ 17624-87 «Бетоны. Ультрагукавой метад вызначэння трываласці ». Варта адзначыць, што з дапамогай такога метаду можна праводзіць вымярэнні практычна ўсіх відаў бетону, гэта робіць дадзены варыянт максімальна універсальным.

З дапамогай ультрагуку можна вымяраць як паказчыкі гатовых канструкцый, так і матэрыялу, які яшчэ не набраў аптымальныя паказчыкі трываласці. Гэта значыць, можна адсочваць працэс ацвярдзення матэрыялу.

Асаблівасці гэтага віду вымярэнняў заключаюцца ў наступным:

• Сам метад заснаваны на фізічнай ўзаемасувязі значэння трываласці бетону і хуткасці распаўсюджвання па ім гукавых ваганняў. Гэтая ўзаемасувязь можа выяўляцца ў выглядзе формулы, графіка або табліцы, спецыялісты называюць яе «градуировочная характарыстыка». Гэты паказчык вызначаецца асобна для кожнага аб'екта вымярэнняў, у працэсе праверкі выкарыстоўваецца павярхоўнае альбо скразное прозвучивание.
• Па выніках праверкі і падбору градуировочных характарыстык праводзяцца асноўныя выпрабавальныя мерапрыемствы, прычым праводзіцца яны павінны тым жа спосабам, што і праверачныя.
• На аснове атрыманых паказчыкаў і вызначаецца фактычная трываласць таго ці іншага ўчастка бетоннай канструкцыі.

Звярніце ўвагу! Чым дакладней будзе вызначана градуировочная характарыстыка, тым вышэй будзе дакладнасць канчатковых вынікаў.

Праверка можа спатрэбіцца ў самых розных выпадках: ад вызначэння надзейнасці канструкцыі да разліку дынамікі застывання бетоннага матэрыялу. Калі будзе ажыццяўляцца рэзка жалезабетону алмазнымі коламі, таксама пажадана вымераць трываласць і падабраць аптымальны тып круга па бетоне.

выснову

У некаторых выпадках ад правільнасці вымярэнняў залежыць вельмі многае, асабліва калі справа тычыцца рамонтных работ і мерапрыемстваў па ўмацаванні канструкцыі. Толькі карэктныя дадзеныя гарантуюць, што будзе абраны патрэбны варыянт далейшых дзеянняў. Відэа ў гэтым артыкуле дапаможа разабрацца ў некаторых асаблівасцях выкарыстання вымяральных прыбораў.
