Правілы прагрэву бетону. прымяненне ў хатніх умовах

Для грамадзянскай, прамысловага, а таксама саматужнага (хатняга) будаўніцтва пры адмоўных тэмпературах існуюць розныя спосабы прагрэву бетону, якія дазваляюць не спыняць працы на зімовы час. Такія дапаможныя працэдуры дазваляюць не проста працягваць мантажныя працы ў мароз, але і павялічваюць хуткасць застывання раствора, асабліва з даданнем спецыяльных хімічных паскаральнікаў зацвярдзення.

Ніжэй мы пагаворым пра такія метады, увогуле, і адзін з іх (найбольш папулярны) разгледзім у прыватнасці, а таксама прадэманструем вам відэа ў гэтым артыкуле па тэме электрычнага прагрэву бетону.

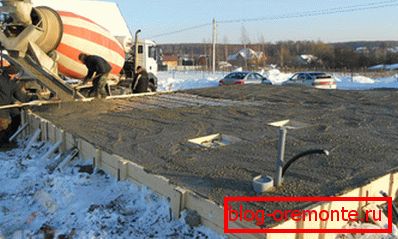

Заліванне бетону пры мінусовай тэмпературы

Всё о прагрэве

Якія ўжываюць спосабы для прагрэву

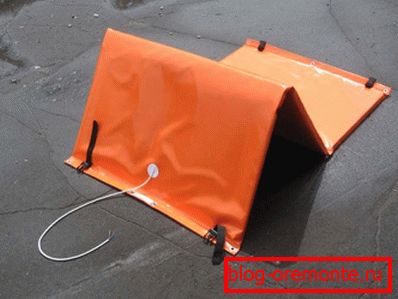

Электромат
  • Самы прымітыўны спосаб залівання раствора ў зімовы час, гэта ўладкаванне над пляцоўкай самага звычайнага шатра з цэлафанавай плёнкі сваімі рукамі, дзе ў сярэдзіне можна ўсталяваць падпаленую паяльную лямпу або цеплавую гармату. Метад вельмі просты, толькі яго можна ўжываць толькі на аб'ектах з невялікай плошчай, ды і над вертыкальнымі канструкцыямі складана збудаваць такі купал.
  • Некалькі прасцей у такой сітуацыі выкарыстаць электрычныя мацюкі, якімі проста накрываюць плошчу залівання, усталяваўшы рэгулятар ў патрэбным рэжыме, у залежнасці ад тэмпературы паветра на вуліцы. Але і тут ёсць сур'ёзны недахоп - электроматы нязручна выкарыстоўваць пры заліванні вялікіх плошчаў, да таго ж мацюкамі можна накрываць толькі гарызантальна размешчаныя ЖБК, але ніяк не сцены, апоры або калоны.

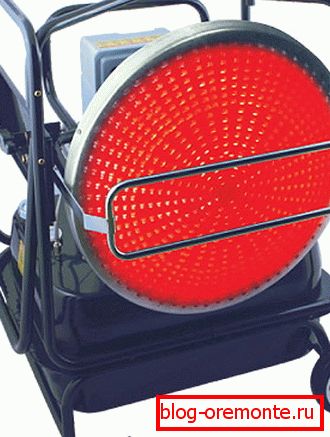

ультрафіялетавае выпраменьвальнік
  • Ультрафіялетавая ўстаноўка прагрэву бетону, мабыць, найбольш зручная з усіх існых, так як не мяркуе кантакту з самім растворам, а цеплавая інтэнсіўнасць прыбора проста рэгулюецца адлегласцю паміж УФ выпраменьвальнікам і аб'ектам. Яшчэ адна перавага такога спосабу, гэта магчымасць грэць канструкцыі любой канфігурацыі і ў любым становішчы (як у гарызантальным, так і ў вертыкальным), пры гэтым апалубка не з'яўляецца перашкодай. Тым не менш, такі метад выкарыстоўваецца досыць рэдка - для яго трэба вялікая колькасць абагравальнікаў.

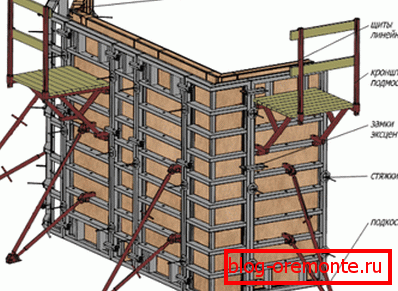

Апалубка з падагрэвам
  • Яшчэ адзін метад стварэння маналітных жалезабетонных канструкцый у зімовы час, гэта прымяненне апалубкі з падагрэвам, толькі выкарыстоўваецца і ў дачыненні ён выключна для вертыкальных ЖБК (сцен, перагародак, апор). Гэта вельмі зручна, так як шчыты тут шматразовага выкарыстання, а награвальныя элементы на іх падлягаюць замене, прычым зрабіць гэта досыць проста. Галоўны недахоп такой апалубкі, гэта вельмі высокі кошт, што, зрэшты, акупляецца пры яе частым выкарыстанні.
прагрэў электродамі
  • Для электродного прагрэву жалезабетонных канструкцый выкарыстоўваецца арматура або дрот катанка з перасекам ад 8 да 10 мм і паніжальнага трансфарматара, але такі метад больш падыходзіць для вертыкальна стаяць ЖБК. Тут грэюцца не самі электроды, а вільгаць паміж імі (кіпяцільнік з двух лёзаў працуе па тым жа прынцыпе), толькі тут адлегласць паміж загваздкамі складае ад 60 да 100 см - усё залежыць ад тэмпературы паветра. Асноўным недахопам, нягледзячы на ​​ўсю прастату, з'яўляецца вельмі вялікае спажыванне электраэнергіі (адзін электрод спажывае парадку 45-50А), такім чынам, кошт будаўніцтва пры гэтым узрастае.



t? C падчас залівання Напружанне (У) Адлегласць паміж загваздкамі-электродамі (см) Якая атрымліваецца магутнасць (кВт / м3)
1 2 3 4
-5 55 20 25
63 30
75 50
-10 55 10 3,0
65 25
75 40
85 50
-15 65 15 3,5
75 30
85 45
95 55
-20 75 20 4,5
85 30
95 40

табліца прагрэву

  • У дадзеным выпадку, каб вытрымліваць патрэбную тэмпературу, яе правяраюць кожныя дзве гадзіны і для гэтага загадзя вырабляюць адмысловыя свідравіны. Падчас разагрэву раствора такое тэставанне вырабляецца кожную гадзіну. Падчас праходжання ўсяго працэсу неабходна пастаянна сачыць за станам паёк і кантактаў.

Провад ПНСВ і паніжальны трансфарматар

Заўвага. ПНСВ (Провад Награвальны Сталёвы Вінілавая ізаляцыя) можа мець розны перасек і ўжываецца аднаразова. Пасля застывання масы ён застаецца там назаўсёды.

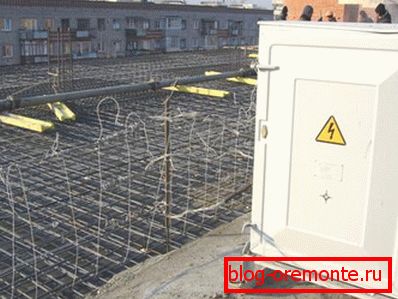

Выкарыстанне паніжальнага трансфарматара

Вышэйзгаданыя метады прагрэву бетону не так папулярныя, як той, пра які гаворка пойдзе цяпер - гэта выкарыстанне драты ПНСВ ў якасці абагравальніка і паніжальнага трансфарматара для пераўтварэння электраэнергіі. Сутнасць такога спосабу складаецца ў наступным - кабель укладваюць завесамі ў месцы залівання раствора, а яго перасек будзе залежаць ад магутнасці трансфарматара і тэмпературы паветра на вуліцы (у будынку), дзе праводзяцца работы.

У залежнасці ад тэмпературы паветра з паніжальнага трансфарматара падаецца нагрузка на завесы і пачынаецца абаграванне, але структура бетону пры гэтым не змяняецца, затое значна павялічваецца хуткасць застывання раствора.

Дыяметр жылы у мм 1,2 2,0 3,0
Ым / метр 0,15 0,05 0,02

Супраціў ПНСВ залежыць ад перасеку провада

Звярніце ўвагу! Перад кладкай ПНСВ ў абавязковым парадку варта пераканацца ў цэласнасці провада і яго абалонкі. Справа ў тым, што кантроль прагрэву бетону ажыццяўляецца толькi ў дачыненнi да тэмпературнага рэжыму, а сам провад, у выпадку яго перагарвання, замяніць немагчыма, бо ён цалкам пагружаны ў раствор (да таго ж, яго замыканне можа прывесці да пажару). Таму, для такіх мэтаў лепш выкарыстоўваць новы матэрыял.

Напружанне ад трансфарматара (кВ) Перасек (мм2) не больш за Тып ЖБК (наяўнасць арматурнага каркаса) Даўжыня ПНСВ (м) Тып ЖБК (наяўнасць арматурнага каркаса) Даўжыня ПНСВ (м)
10 1,1 + 9,95 - 8,4
15 1,1 + 22,85 - 18,9
20 1,1 + 39,8 - 33,6
10 1,4 + 18,9 - 15,5
15 1,4 + 42,6 - 34,93
20 1,4 + 75,6 - 32,09
10 2,0 + 54,6 - 46,18
15 2,0 + 123,8 - 103,0
20 2,0 + 218,2 - 184,7
10 4,0 + 148,57 - 373,0
15 4,0 + 1009,0 - 841,0
20 4,0 + 1974,0 - 1495,0

Табліца аптымальнай даўжыні завесы пры розных перасеках драты і тыпах бетону

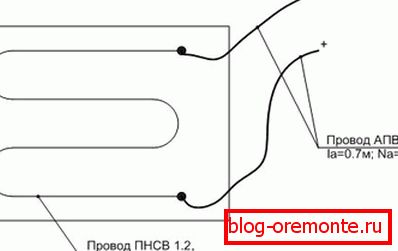

Прынцыповая схема прагрэву бетону

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

У любым выпадку які грэе провад павінен быць цалкам заліты бетонам (скруткі ў тым ліку), так як на паветры ён будзе перагравацца, а ў выніку згарыць, як ізаляцыя, так і сталёвая жыла. Акрамя таго, вам варта паклапаціцца аб тым, каб абараніць трансфарматар і, як следства, ўсю абагравальных канструкцый, ад перападаў напружання, так як кідок можа выклікаць рэзкі перагрэў і перагарванне.

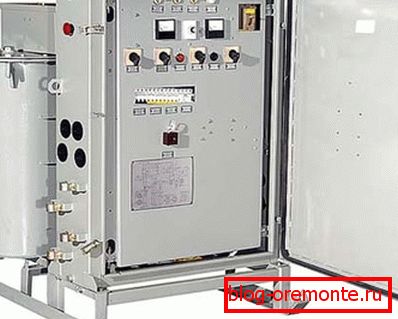

Паніжальны трансфарматар КТПТО-80

Каб прадставіць наглядна схему падлучэння, давайце разгледзім, як гэта робіцца ў адпаведнасці са БНіП 111-4-80 / гл.11 і ДАСТ 12.1.013-7 - у дадзеным выпадку задзейнічаны паніжальны трансфарматар КТПТО-80, як на фота ўверсе.

Дадзены агрэгат, перад зборкай электрычнай ланцугу варта занулены, і робіцца гэта з дапамогай чацвёртай жылы кабеля харчавання на заціск N з блока XT6, шунтируя яго з металічным корпусам кіраўніцкага шафы. Зазямленне вырабляецца ад ножак-санак агрэгата, дзе для гэтага ёсць спецыяльны болт з гайкай, а контур робяць з сталёвага драты, перасекам не менш за 4 мм.

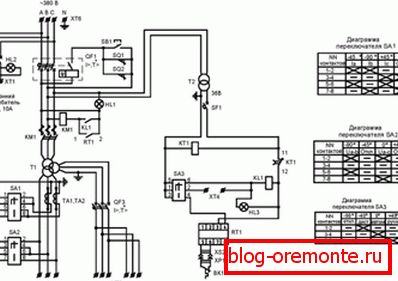

Прынцыповая схема КТПТО-80

Па тэхніцы бяспекі супраціў ізаляцыі павінна быць не менш за 0,5МОм, у чым варта пераканацца перад падключэннем, а таксама трэба ажыццявіць праверку ўсіх скруток і кантактных злучэнняў. Затым ўсталюйце шляхавыя выключальнікі SQ1 і SQ2 так, каб была магчымасць надзейнага замыкання аднайменных кантактаў пры адкрыцці вечка кажуха і пульта кіравання. Акрамя таго, абавязкова праверце цэласнасць засцерагальнікаў на выпадак КЗ.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

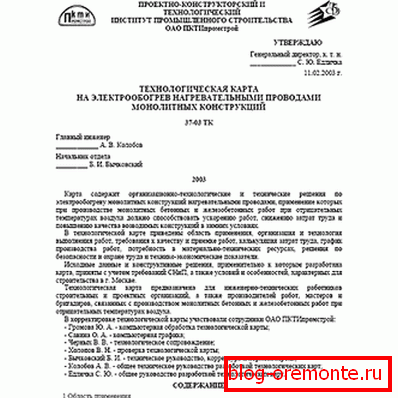

Карта прагрэву бетону (пачатковая старонка)

У адпаведнасці са БНіП 3.03.01-87 (па нагрэву апорных і якія агароджваюць ЖБК пры тэмпературы да -40? C) выкарыстоўваецца тэхналагічная карта на электрычны абаграванне правадамі тыпу ПНСВ. Сапраўдны дакумент змяшчае тэхнічныя і арганізацыйна-тэхналагічныя рашэнні пытанняў па метадзе праваднога абагрэву з усімі выкарыстоўванымі тэхнічнымі і тэхналагічнымі параметрамі, гэта значыць, увесь графік прагрэву бетону.

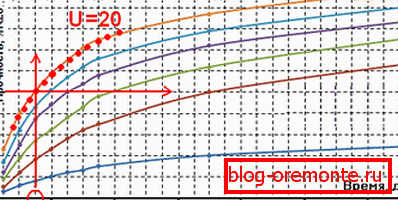

Тэмпературны ліст прагрэву

Для кантролю над прагрэвам, а таксама для магчымасці прагназавання якасці ЖБК пасля канчатковага зацвярдзення выкарыстоўваюць ліст прагрэву бетону - бланк для якога заўсёды можна спампаваць праз Інтэрнэт. Такія дадзеныя дазваляюць дакладна выверыць час і парадак цвярдзення залітага раствора, гэта значыць, гэта як бы пакрокавае кіраўніцтва дасягнення найбольшай трываласці.

Кантроль або разлік прагрэву бетону ажыццяўляюць з дапамогай тэхнічнага тэрмометра - у залітай масе робяць спецыяльныя варонкі, куды закладваецца трубка, а ў яе ўжо апускаецца тэрмометр. Тэмпературу фіксуюць праз кожныя дзве гадзіны, а калі таўшчыня канструкцыі не перавышае 10-115 см, то гэта робяць кожныя 4-5 гадзін.

Не варта забываць, што пры нармальным нагрэве ПНСВ - да 80? C - тэмпература бетону пры прагрэве даходзіць да 40? C-50? C, і гэта адбываецца на марозе!

Выкарыстанне зварачнага апарата ў якасці паніжальнага трансфарматара

У хатніх умовах у якасці паніжальнага трансфарматара можна выкарыстоўваць зварачны апарат магутнасцю не ніжэй 250А, як на фота ўверсе, а супраціў, такім чынам. Колькасць провада ПНСВ ў такіх выпадках можна разлічыць па формуле R = U / I.

Як правіла, паказчык U ў нас будзе 220-230В, і калі мы выкарыстоўваем агрэгат вышэйзгаданай магутнасці, то I = 250А. у такім выпадку R = U / I = 220/250 = 0,88ом і, зыходзячы з гэтага, можна скарыстацца табліцамі для вызначэння патрэбнага перасеку і даўжыні провада.

Варта сказаць, што апускаючы ПНСВ ў масу бетону, з трансфарматарам яго варта звязваць алюмініевым провадам тыпу АПВ перасекам не менш за 4 мм, але скрутка пры гэтым павінна знаходзіцца ў растворы.

Пра гэты момант мы згадалі нездарма - вам давядзецца злучаць два неаднародных металу - сталь і алюміній, такім чынам, злучэнне можа апынуцца няшчыльна, што прывядзе да шчырасці, перагрэву і перагарвання провада. Але перарабіць залітую растворам скруткі ўжо будзе немагчыма, таму, надасце асаблівую ўвагу гэтага моманту - ад яго будзе залежаць магчымасць завяршэння працэсу наогул.

заключэнне

У заключэнне можна сказаць, што найбольш нізкі кошт работ па прагрэву бетону - у выпадку з выкарыстаннем кабеля ПНСВ і паніжальнага трансфарматара, і хоць такі метад досыць нязручна ўжываць для вертыкальных ЖБК, яго ўсё адно часам выкарыстоўваюць для эканоміі сродкаў. Нягледзячы на ​​складанасць кладкі провада (займае шмат часу), правадной прагрэў ЖБ канструкцый ўжываецца часцей за ўсё.
