Прагрэў бетону провадам пнсв: мэты і тэхналогія

У гэтым артыкуле намі будзе вывучана тэхналогія прагрэву бетону провадам ПНСВ. Акрамя таго, мы закранем мэты, якія перасьледуе гэтая аперацыя, методыку разлікаў нагрэву і асаблівасці самога правады, якія павінна ўлічваць тэхналагічная карта на працэс прагрэву. Такім чынам, у шлях.

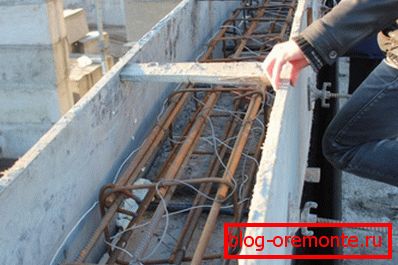

Які грэе провад у апалубцы.

мэты

Навошта грэць бетон?

Разнастайныя спосабы павышэння тэмпературы выкладзенай у апалубку сумесі пераследуюць адну з двух мэтаў:

  1. Забеспячэнне набору трываласці ў зімовы час. Пры падзенні тэмпературы маналіту ніжэй за нуль градусаў вада ў ім крышталізуецца, што цалкам спыняе працэс гідратацыі цэменту.

Акрамя таго: крышталізацыя незвязанай вады разбурае бетон, пашыраючы яго пары.

  1. Паскарэнне схоплівання і набору трываласці ў іншыя сезоны. Павышэнне тэмпературы сумесі рэзка паскарае ўсе працякалыя ў ёй працэсы.

Паколькі ў працэсе схоплівання цэмент вылучае ладная колькасць цяпла, дадатковы нагрэў зімой патрэбен сумесі далёка не заўсёды.

ПНСВ провад для прагрэву бетону ў халодную пару года выкарыстоўваецца, калі:

  • Тэмпература вулічнага паветра значна ніжэй за нуль.
  • Няма магчымасці забяспечыць якасную цеплаізаляцыю апалубкі.
  • Модуль паверхні маналіту (стаўленне яго плошчы да аб'ёму) перавышае значэнне 10 м ^ -1.

провад

Што ўяўляе сабой провад ПНСВ?

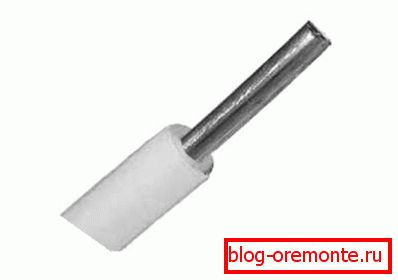

Знешні выгляд ПНСВ.

характарыстыкі

параметр значэнне
структура Odnožil'nyj
Матэрыял токаводнай жылы Сталь, ацынкаваная сталь
матэрыял ізаляцыі ПВХ poliэtilen
харчаванне 380 вольт праз трансфарматар. Харчаванне ад сеткі 220В таксама магчыма, але з абмежаваннямі па магутнасці (7КВт ад электрашчытавой, 3,5 кВт ад разеткі)
працоўныя тэмпературы -60 - +80С
перасек 0,6 - 4 мм

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Асаблівасці выкарыстання

Тэхналагічная карта прагрэву бетону провадам ПНСВ павінна ўлічваць шэраг яго асаблівасцяў.

  • Сталь мае параўнальна высокі ўдзельны супраціў, што вядзе да куды больш моцнаму, чым у медзі або алюмінія, нагрэву правадыра пры ўмераных токах. Нормай для выкладзенага ў бетон драты лічацца 14-16 ампер; аднак на паветры такой ампераж расплавіць ізаляцыю.

Практычнае следства: ПНСВ падключаецца да трансфарматара ці іншаму крыніцы току провадам з меншым удзельным супрацівам. Як варыянт, падлучэнне можа быць выканана провадам ПНСВ таго жа перасеку, але здвоеным.

  • Пераборы і кладка суседніх правадоў на адлегласці менш за 15 міліметраў недапушчальныя з-за верагоднасці перагрэву з расплаўленнем ізаляцыі і кароткага замыкання.
  • Паколькі сталь не адрозніваецца высокай гнуткасцю, провад ўкладваецца з плыўнымі выгібамі радыусам не меней 25 мм.
  • Кладка дапушчальная пры тэмпературы навакольнага паветра не ніжэй за -15 градусаў. Інструкцыя звязана з тым, што пластыкавая ізаляцыя пры больш нізкіх тэмпературах страчвае эластычнасць і можа быць парушаная пры выгіне.
  • Для больш раўнамернага нагрэву бетоннай сумесі выкладзены провад рэкамендуецца пакрываць металічнай фальгой таўшчынёй 0,2 - 0,5 мм.
  • Награвальную секцыю можна збіраць з некалькіх адрэзкаў; пры гэтым дапускаецца злучэнне не толькі праз калодкі, але і скруткі. Прагрэў - мерапрыемства аднаразовае, і кантактуюць паверхні проста не паспеюць калі-небудзь істотна акісліцца.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

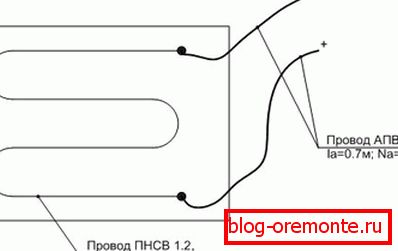

Найпростая схема кладкі для прагрэву бетону провадам ПНСВ - змейка.
  • Методыка прагрэву бетону провадам ПНСВ абумоўлена яго механічнымі ўласцівасцямі; у прыватнасці, каэфіцыентам цеплавога пашырэння. Пры нагрэве тэмпература маналіту падымаецца з хуткасцю не больш за 10С / гадзіну і апускаецца з хуткасцю не больш за 5С / гадзіну.

Перавышэнне хуткасць можа прывесці да росту ўнутраных высілкаў і парэпання. Рэгуляванне выконваецца паступовым павышэннем і паніжэннем напружання на трансфарматары.

  • Пры выкарыстанні харчавання ад 380В праз паніжальны трансфарматар асноўны які абмяжоўвае ток фактар ​​- небяспека перагрэву самага ПНСВ. Праблема вырашаецца проста і хупава: схема кладкі для прагрэву бетону провадам ПСНВ пры неабходнасці павелічэння магутнасці ўключае некалькі паралельна падлучаных секцый.

Разлік даўжыні

Разлік прагрэву бетону провадам ПНСВ абапіраецца на дзве зменных:

  1. Патрэба аб'екта ў цяпле. Яна, у сваю чаргу, залежыць ад тэмпературы, сілы ветру, ступені цеплаізаляцыі, маркі цэменту і формы маналіту.

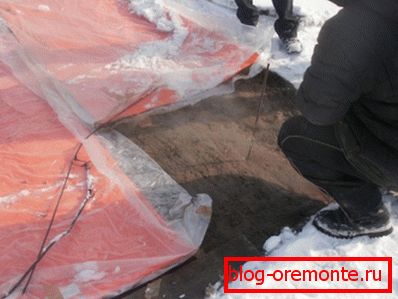

Бетон ўкладаецца ў цеплаізаляваных апалубку.
  1. Максімальную удзельную магутнасць провада. Для армаванага бетону яна бярэцца роўнай 30 - 35 Вт / м, для неармированного - 35 - 40.

Далей - простая арыфметыка. Так, для атрымання 4 кВт цяпла ў неармированной канструкцыі нам спатрэбіцца 4000/40 = 100 метраў провада.

Некалькі складаней выканаць сваімі рукамі разлік максімальнай даўжыні асобнага ўчастка. Тут трэба ведаць ўдзельнае супраціў сталёвага правадыра для розных перасекаў.

перасек Супраціў, Ом / км
0,6 550
1,1 145
1,2 140
1,4 100
1,8 70
2 48
3 21
4 12

Наша мэта - атрымаць ток у 14-16 ампер. Успомнім залежнасць паміж напругай, сілай току і супрацівам: U = IR, дзе U - напружанне, I -сила току, R - поўнае супраціў ланцуга.

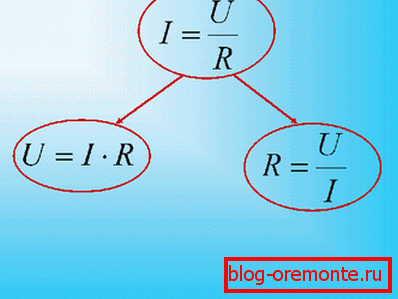

Залежнасць паміж напругай, супрацівам і сілай току апісвае закон Ома.

Так, пры U = 75 вольт і мэтавым токе I = 15 ампер нам неабходна, каб супраціў ланцуга было роўным 75/15 = 5 Ом. Пры перасеку правадыра ў 1,4 мм яе забяспечыць провад даўжынёй, роўнай 5 Ом / 100 Ом / км = 0,05 км, або 50 метраў.

Увага: мы прывялі гранічна спрошчаную методыку разліку. Рэальнае супраціў правадыра змяняецца пры росце яго тэмпературы, што ўносіць папраўкі ў вынік.

Апрацоўка бетону пасля прагрэву

Ці можна рэзаць або свідраваць бетон пасля набору ім мінімальнай трываласці (звычайна на момант спынення нагрэву яна далёкая ад марачнай)?

Так. Але без ўдарных нагрузак. Ідэальны варыянт - выкарыстанне алмазнага інструмента: алмазнай свідраванне адтулін у бетоне зробіць краю ідэальнымі і не выкліча з'яўлення расколін. Акрамя таго, бурэнне алмазнай каронкай (як і рэзка жалезабетону алмазнымі коламі) дазволіць прайсці армаванне без змены інструмента.

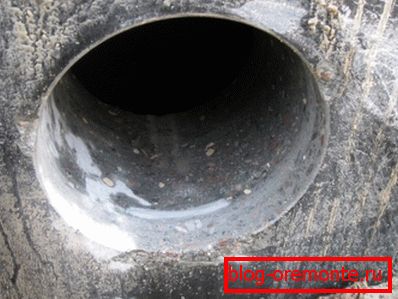

Фота дазваляе ацаніць якасць краёў пры працы алмазнай каронкай.

заключэнне

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Некаторы колькасць дадатковых звестак яго увазе прапануе відэа ў гэтым артыкуле. Поспехаў!
