Прагрэў бетону: навошта ён патрэбны і як яго арганізаваць

Пры выкананні бетанавання падмуркаў і залівання маналітных канструкцый ва ўмовах нізкіх тэмператур (мінімальная ніжэй 00С і сярэднесутачная ніжэй за 50С) прагрэў бетону па БНіП «Апорныя і якія агароджваюць канструкцыі» павінен ажыццяўляцца ў абавязковым парадку. Для забеспячэння прагрэву могуць выкарыстоўвацца самыя розныя методыкі, і найбольш папулярныя мы апішам ў нашай артыкуле.

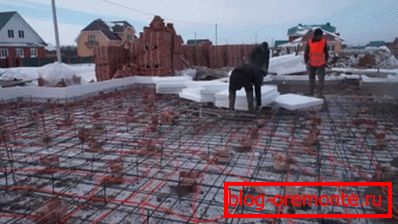

Каб раствор на марозе добра застываў, яго трэба дадаткова падаграваць

Неабходнасць абагрэву раствора

Працэсы, якія праходзяць у бетоне

Працэс абагрэву бетону пры яго ацвярдзенні з'яўляецца даволі затратным. На падтрыманне тэмпературы на працягу доўгага часу трэба даволі шмат энергіі, але гэта як раз той выпадак, калі эканоміць не варта.

Заліванне апалубкі без абагрэву - рызыкоўны крок

 Неабходнасць абагрэву напрамую звязана з працэсамі, якія працякаюць у растворы:

  • Каб бетон набраў трываласць, неабходная поўная гідратацыя усяго цэменту. Хуткасць дадзенага працэсу наўпрост залежыць ад тэмпературы, і таму пры замярзанні вады ацвярдзенне спыняецца.
  • Акрамя таго, замярзаючы, вада павялічваецца ў аб'ёме прыкладна на 15%. Гэта прыводзіць да разбурэння краёў часу, і матэрыял становіцца друзлым.
  • Не менш небяспечным будзе і абледзяненне арматуры. Нават тонкая ледзяная плёнка парушае сувязь у сістэме «метал - цэмент», і механічныя характарыстыкі бетону пагаршаюцца.

Менавіта з гэтай прычыны інструкцыя рэкамендуе ні ў якім разе не дапускаць замярзання раствора. І прымяняцца для гэтага могуць самыя розныя методыкі.

Пасіўныя і павярхоўныя методыкі барацьбы з холадам

Сітуацыі, пры якой можа спатрэбіцца дадатковы абаграванне залітай канструкцыі, ўмоўна дзеляць на два тыпу: запланаваныя і раптоўныя. І калі для вырашэння запланаваных праблем існуе мноства метадаў, то пры рэзкіх замаразках прыходзіцца ўжываць экстраныя меры.

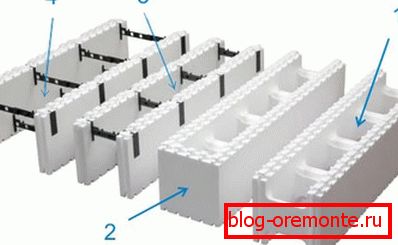

Няздымная апалубка з цеплаізаляцыйных матэрыялаў

Што ж можна зрабіць:

  • Па-першае, калі мы ведаем, што матэрыял можа падвергнуцца ўздзеянню маразоў, у яго стаіць яшчэ на этапе замешвання дадаць адмысловыя прысадкі. Яны насычаюць вільгаць у растворы солямі кальцыя і натрыю (нітрыты, гідракарбанаты), і вада не замярзае.

Звярніце ўвагу! Перанасычаным раствора мінеральнымі солямі можа справакаваць з'яўленне высолы белых разводаў на паверхні. Вось чаму дадзеную методыку рэдка выкарыстоўваюць у тых выпадках, калі не плануецца маскіроўка бетону аздабленнем.

  • Па-другое, пры невялікіх маразах цалкам можна абыйсціся якаснай цеплаізаляцыяй апалубкі. А калі заліць у няздымнай цеплаізаляцыйны контур, летні да 70-800З раствор, і зачыніць канструкцыю зверху фальгіраваны плёнкай, якая працуе як цеплавое люстэрка, то цалкам можна дамагчыся прымальнага выніку.
  • Нарэшце, магчымы варыянт, калі падняць тэмпературу трэба даволі хутка. У гэтым выпадку ўжываецца інфрачырвоны абаграванне з выкарыстаннем цеплавых гармат. Вядома, гэтыя ўстаноўкі з'яўляюцца даволі энергаёмістымі, ды і эфектыўныя толькі пры апрацоўцы не занадта тоўстага пласта, але ў шэрагу сітуацый годнай альтэрнатывы ім проста не знайсці.
Выкарыстанне цеплавой гарматы

Звярніце ўвагу! Асноўным недахопам такой методыкі з'яўляюцца проста гіганцкія цепластраты: грэем мы ў асноўным паветра, і толькі малая частка энергіі дастаецца бетону.

І ўсё ж, даведаўшыся, колькі каштуе арэнда выпраменьвальніка, і колькі энергіі прыйдзецца выдаткаваць, адмыслоўцы звычайна спыняюцца на больш дасканалых методыках. Іх мы апішам ў наступнай частцы.

Спосабы ўнутранага ацяплення

электродной прагрэў

Як правіла, для работ, якія згодна з планам будуць выконвацца ў зімовы перыяд, метад абагрэву прадумваецца загадзя. І тут ужываюць альбо правадніковую, альбо электродных сістэму.

электродной прагрэў цементного раствора осуществляется таким способом:

  • На этапе мантажу апалубкі ў канструкцыю закладваюцца токаправодныя элементы - электроды. Яны могуць размяшчацца як у целе раствора (стрыжневыя, струнныя) так і на яго паверхні (полосовые, пласціністыя).
Электроды з арматурнага прутка



  • У большасці выпадкаў электроды ўяўляюць сабой фрагменты арматуры, да якіх далучаецца кантактны провад. Часам для прагрэву інструкцыя рэкамендуе выкарыстоўваць спецыяльныя здымныя пласціны шматразовага прымянення.
  • Пасля ўстаноўкі электродаў раствор заліваецца ў апалубку. Затым на кантактныя драты падаецца ток, і ў тоўшчы вільготнага бетону фармуецца электрамагнітнае поле.

Звярніце ўвагу! Тыпавая техкарта на падлучэнне выграваецца электродаў дапускае выкарыстанне альбо паніжальнага трансфарматара, альбо зварачнага апарата. Аптымальнае напружанне пры гэтым складае ад 60 да 127 Вольт.

  • Частка энергіі гэтага поля перадаецца вадкасці ў растворы, якая награваецца і прадухіляе замярзанне.

Варта адзначыць, што па меры высыхання раствора эфектыўнасць апрацоўкі зніжаецца за кошт пагаршэння праводнасці. У гэтым выпадку абаграванне звычайна суправаджаецца плыўным павелічэннем напругі.

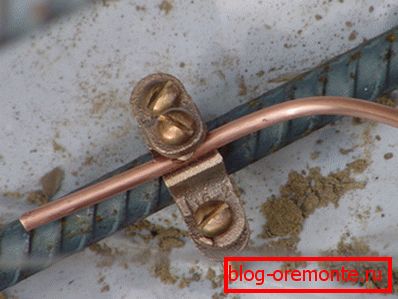

Далучэння провада да арматуры

Каб мінімізаваць цепластраты, звычайна імкнуцца забяспечыць якасную цеплаізаляцыю канструкцыі, хаваючы яе паверхню пластом пілавіння або фальгіраваны плёнкі. Калі ж гэта немагчыма, то час апрацоўкі трэба павялічыць да 4-5 тыдняў.

выкарыстанне кабеляў

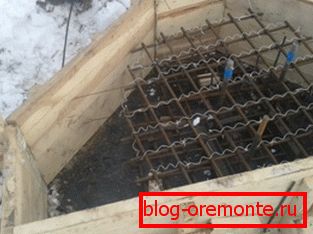

Закладка грэе драты ў апалубку

Яшчэ адна методыка прадугледжвае выкарыстанне теплонесущих кабеляў, якія закладваюцца ў апалубку і пры праходжанні па іх току награваюць раствор:

  • Для працы бяром праваднікі ПНСВ ў поліэтыленавай або полихлорвиниловой ізаляцыі. Другі варыянт пераважны для выкарыстання ў армаванай канструкцыі, паколькі ПХВ не плавіцца, а значыць, рызыка замыкання на арматуру будзе мінімальным.

Звярніце ўвагу! Полихлорвинил на холадзе губляе эластычнасць, таму пры кладцы драты трэба быць асцярожным, каб не пашкодзіць ізаляцыйны пласт на згіне.

  • Звычайна абаграванне ажыццяўляецца адрэзкамі драты ПНСВ дыяметрам 1,2 або 1,4 мм. Матэрыял наразаецца стандартнымі фрагментамі (17 або 28 м у залежнасці ад канфігурацыі) і звіваецца ў спіралі дыяметрам каля 30 мм для больш кампактнай кладкі.

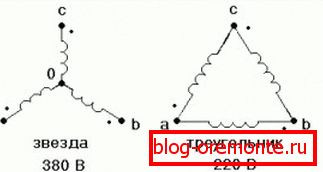

Тыпавая схема падлучэння прагрэву бетону
  • Затым спіралі злучаюцца ў некалькі «трыкутнікаў» або «зорак» (схемы прыводзяцца на малюнках), і збіраюцца ў некалькі агульных шын.
  • Паколькі на паветры кабель ПНСВ пад напругай хутка перагарае за кошт малога теплоотведения, які грэе контуры ўнутры апалубкі злучаюць з крыніцай току з дапамогай тоўстых алюмініевых правадоў - так званых «халодных рэшт».

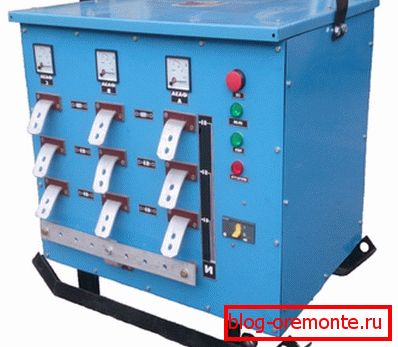

трансфарматар ТСЗП
  • «Халодныя канцы" падлучальны да клем паніжальнага трансфарматара. Для працы лепш за ўсё выкарыстаць сістэмы тыпу СПБ-40, КТПТО 80 і іх аналагі, паколькі яны забяспечваюць рэгуляванне актыўнасці ўсёй награвальнай сістэмы.

Сам працэс абагрэву дзеляць на некалькі фаз:

фаза дынаміка тэмпературы
першаснае ацвярдзенне Ток не падаецца, тэмпература раствора падтрымліваецца за кошт хімічных рэакцый матэрыялу
папярэдні прагрэў Ток падаецца на клемы трансфарматара, раствор паступова выграваецца да 700С. Хуткасць ўзняцця тэмпературы не павінна перавышаць 100С у гадзіну.
ізатэрмічны прагрэў Найбольш працяглая стадыя. Падача току ідзе на працягу ўсяго часу набору трываласці, закладзенай у праекце. Ажыццяўляецца кантроль нагрэву: нельга падымаць тэмпературу вышэй 800З, інакш пачнуць спекается цэментавыя гранулы, што парушыць працэс гідратацыі.
астуджэнне Паніжэнне тэмпературы адбываецца паступова, з хуткасцю каля 4-50С у гадзіну.

На працягу ўсяго гэтага часу трансфарматар рэгулюе сілу які паступае на праваднікі току. Па завяршэнні абагрэву кантактныя праваднікі дэмантуюцца, а провад ПНСВ застаецца ў тоўшчы бетону.

Кабелі без трансфарматара

Асноўным недахопам апісанай вышэй методыкі з'яўляецца выкарыстанне трансфарматара. Нават цана арэнды гэтай прылады будзе істотнай, а ўжо акупляць яго для залівання адной канструкцыі і зусім не мае сэнсу.

У гэтым выпадку прасцей выкарыстоўваць кабелі, якія працуюць ад электрычнай сеткі ў 220 Вольт:

  • Праваднікі тыпу КДБС (Расія) або вет (Фінляндыя) забяспечваюць магутнасць прагрэву каля 40 Вт на 1 метр даўжыні. Яны могуць выкарыстоўвацца пры тэмпературах да -30-400З, і таму дастаткова эфектыўныя ў прыватным будаўніцтве нават у паўночных рэгіёнах.
Схема прылады кабеля КДБС
  • Паколькі падобныя праваднікі падключаюцца да сеткі напрамую, абрэзка іх пад памер канструкцыі не патрабуецца. Вытворцы выпускаюць секцыі награвальнага кабеля рознай даўжыні (ад 3 да 150 м) і таму без працы можна набраць неабходную колькасць сегментаў.

Звярніце ўвагу! Разлік магутнасці для прагрэву бетону трэба рабіць зыходзячы з нарматыву прыкладна 0,5 - 1,5 кВт / м3. Пры заліванні звычайнага перакрыцця ці сцяжкі укладваюць каля 4 м на 1м2 падлогі.

  • Мантаж сістэмы лёгка ажыццяўляецца сваімі рукамі. Праваднікі раскладваем у апалубцы, умацоўваючы іх да арматуры з дапамогай дроту ці пластыкавых хамутоў. Канцавыя муфты выводзім вонкі і падлучальны да сілкавальнай кабелю, які ўключаем у сетку.
  • Пасля залівання раствора праводзім вібрацыйны ўшчыльненне. Сочачы за тым, каб праваднікі не зрушыліся.
Фота грэе кабеля ў апалубцы
  • Затым даем канструкцыі пастаяць каля гадзіны і ўключаем кабелі на прагрэў, падтрымліваючы напругу да таго часу, пакуль цэмент не набярэ неабходную трываласць.

Вядома, такія кабелі каштуюць даражэй драты ПНСВ, але затое выкарыстоўваць іх куды лягчэй. З прычыны адсутнасці трансфарматара гэтую працу можа выканаць нават непрафесіянал.

выснову

Прагрэў бетону цеплавымі гарматамі, электродамі і погружным кабелямі дазваляе пашырыць кліматычныя параметры будаўнічых работ. Зараз нам не трэба абмяжоўваць сябе цёплым часам года: вядома, выдаткі на ацяпленне будуць істотнымі, але затое мы гарантуем якаснае застыванне бетону нават на моцным марозе.

Больш падрабязна апісаныя тэхналогіі паказаны на відэа ў гэтым артыкуле.
