Мантаж жалезабетонных канструкцый: нарматыўныя дакументы і

Тэма гэтага артыкула - жалезабетонныя апорныя і якія агароджваюць канструкцыі. Нам трэба будзе разабрацца з іх класіфікацый і пазнаёміцца ​​з патрабаваннямі да мантажных работах, выкладзенымі ў дзеючых нарматыўных дакументах.

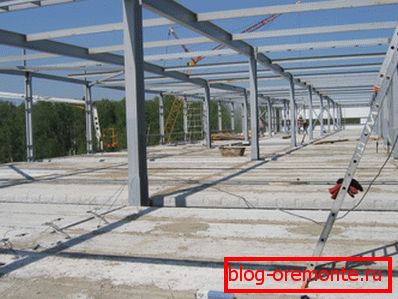

Будаўніцтва прамысловага будынка. Пліты перакрыцці - жалезабетонныя, апорны каркас - сталёвы.

класіфікацыя

Якія тыпы канструкцый з жалезабетону выкарыстоўваюцца ў будаўніцтве?

  • маналітныя. Найбольш наглядны прыклад - сучасныя каркасна-маналітныя шматкватэрныя будынка. Апорны каркас будынка адліваецца на месцы ў здымнай апалубцы; пасля набору бетонам трываласці ўзводзяцца агароджваюць сцены і перагародкі з лёгкіх порыстых матэрыялаў.
  • зборныя. Ўзор такой канструкцыі - панэльны дом: ён узводзіцца з гатовых элементаў. Мантаж зборных жалезабетонных канструкцый, як правіла, зводзіцца да аб'яднання армавальнага канструктыўныя элементы каркаса з дапамогай зваркі і бетанаванні швоў.

Карысна: такая тэхналогія, сярод іншага, дазваляе выкарыстоўваць канструктыўныя элементы з папярэдне напружанай арматурай. Разагрэтыя вялікімі токамі армавальныя стрыжні, астываючы, нацягваюцца і тым самым павялічваюць трываласць вырабы на выгіб. Спосаб вытворчасці жалезабетону з напругай арматуры мае на ўвазе прамысловыя ўмовы.

  • Зборна - маналітныя. Да такога тыпу канструкцый ставіцца, напрыклад, перакрыцце з пліт, выкладзеных на маналітныя рыгелі.
Тыповая камбінаваная канструкцыя. 1 - маналітныя калоны; 2 - пліты перакрыцця; 3 - маналітныя рыгелі; 4 - вонкавыя сцены з газобетонных блокаў.

Акрамя таго, пры будаўніцтве будынкаў і прамысловых аб'ектаў у адзіную канструкцыю могуць аб'ядноўвацца разнастайныя элементы. Сумесны мантаж жалезабетонных і сталёвых канструкцый ўжываецца, напрыклад, пры стварэнні прымыкаюць да будынка адкрытых складоў: бэлькі або фермы падстрэшка варацца да закладных дэталяў у бетоне або анкераў да маналіту.

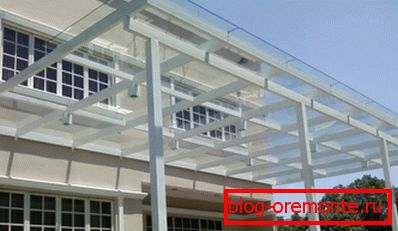

Навес прымыкае да сцяны будынка.

нарматыўныя дакументы

Якія дакументы рэгламентуюць мантаж вырабаў з жалезабетону?

Назва і нумар дакумента змест
ДАСТ 10922-90 Агульныя техусловия вырабу арматурных і закладных вырабаў, іх зварныя злучэння.
ДАСТ 14098-91 Тыпы, канструктыўныя выканання і памеры зварных злучэнняў арматуры і закладных дэталяў.
БНіП 3.03.01-87 Метады збудаванні апорных і якія агароджваюць канструкцый, якія ўжываюцца для гэтай мэты матэрыялы і тэхналогія асноўных работ.

Нам трэба будзе азнаёміцца ​​пераважна з утрыманнем апошняга дакумента: ён утрымлівае найбольш поўную інфармацыю па мантажных работах.

БНіП 3.03.01-87

Дзеянне дакумента распаўсюджваецца на наступны пералік работ:

  • Узвядзенне маналітных бетонных і жалезабетонных сцен, бэлек, калон, перакрыццяў і іншых апорных і якія агароджваюць збудаванняў.

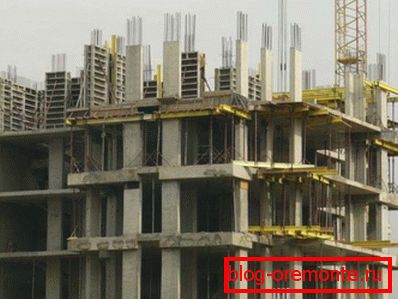

Маналітнае хатабудаванне - адзін з прыватных выпадкаў прымянення БНіП.
  • Мантаж жалезабетонных і металічных канструкцый зборнага тыпу ва ўмовах будаўнічай пляцоўкі.
  • Зварка мантажных злучэнняў металічных збудаванняў, зварка злучэнняў арматуры жалезабетонных вырабаў і закладных дэталяў у іх.
  • Будаўніцтва з каменных, керамічных, сілікатных і бетонных блокаў.

Праца пачынаецца з складання ППР (праекта вытворчасці работ). Праект, сярод іншага, павінен уключаць выкладу парадку асноўных аперацый з улікам бяспекі і тэхналагічнасці будаўніцтва.

Усе выкарыстоўваюцца матэрыялы павінны адпавядаць дзеючым стандартам і / або тэхнічным умовам.

Давайце вывучым асноўныя патрабаванні БНіП.

Складаванне і перасоўванне

Пры складзіраванні элементы канструкцый павінны абапірацца на пракладкі прастакутнага перасеку таўшчынёй не менш за 30 міліметраў. Пры шмат'ярусных складзіраванні пракладкі павінны размяшчацца на адной вертыкальнай лініі.

Схемы складавання вырабаў розных тыпаў.

Выпускі арматуры абараняюцца ад пашкоджанняў. Абароны патрабуюць і паверхні, забяспечаныя фактурай для забеспячэння лепшага счаплення з бетонам.

Складаванне ажыццяўляецца з улікам парадку мантажу. Пры гэтым завадская маркіроўка павінна заставацца бачнай.

Металічныя крапежныя элементы (балты, гайкі і г.д.) складуюцца выключна ў закрытых памяшканнях; яны павінны быць пасартаваны па тыпаразмерах, класу трываласці, а ў выпадку высокатрывалых вырабаў - і па партыях.

Перасоўванне любых вырабаў поцягам забараняецца. Для перамяшчэння або падачы да месца работ выкарыстоўваецца пад'ёмная тэхніка. Строповка выконваецца за мантажныя завесы або ў месцах, указаных у працоўных чарцяжах.

Удакладнім: ЕНиР на мантажныя і будаўнічыя работы (дакумент, які змяшчае адзіныя нормы і расцэнкі) зыходзіць з перасоўвання грузаў масай да 50 кг на адлегласць да 30 метраў сваімі рукамі, без выкарыстання пагрузнай тэхнікі.

Спосаб Строповка павінен выключаць зрушэнне строп і пашкоджанне арматуры. Стропы вырабы за выпускі арматуры забараняецца. Становішча элемента пры ўздыме павінна быць максімальна блізкім да праектнага (гэта значыць, да прыкладу, сценавая панэль падаецца да месца работ у вертыкальным становішчы, а панэль перакрыцця - у гарызантальным).

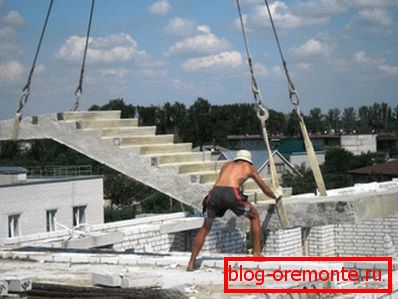

Мантаж лесвічнага марша. Выраб падаецца да месца мантажу ў працоўным становішчы.

Элементы падымаюцца без рыўкоў і разгойдвання; патрэбная арыентацыя ў прасторы дасягаецца прымяненнем адцяжак (адной для вертыкальна арыентаваных элементаў і не менш за два - для гарызантальных частак канструкцыі).

Ўздым выконваецца ў два прыёму:

  1. Выраб падымаецца на 20-30 гл для праверкі якасці Строповка.
  2. Пасля праверкі ажыццяўляецца далейшы ўздым.

Спосаб фіксацыі элементаў павінен выключаць іх зрушэнне на любым этапе мантажу. Да надзейнай фіксацыі (пастаяннай або часовай) выраб нельга выкарыстоўваць у якасці апоры для іншых канструктыўных элементаў.

бетонныя працы

Па БНіП, для іх павінны выкарыстоўвацца сумесі, прыгатаваныя ў адпаведнасці з наступнымі патрабаваннямі:

параметр значэнне
Колькасць фракцый запаўняльніка пры максімальным памеры збожжа да 40 мм Не менш за два (пясок і друз)
Колькасць фракцый запаўняльніка пры максімальным памеры збожжа звыш 40 мм Не менш за тры (друз фракцыі 10-20 мм, друз фракцыі звыш 20 мм, пясок)
Максімальны памер запаўняльніка для жалезабетонных канструкцый Не больш за 2/3 мінімальнага адлегласці паміж элементамі армавання
Максімальны памер запаўняльніка для пліт Ня болей за палову таўшчыні пліты
Максімальны памер запаўняльніка для перапампоўкі бетону бетанапомпы Ня больш за траціну дыяметра трубаправода

Дазаванне кампанентаў бетону вырабляецца па масе. Па аб'ёме вады для зачыненыя могуць дазаванага толькі мадыфікуюць дадаткі (пластыфікатары, противоморозные і г.д.).

Суадносіны кампанентаў вызначаецца асобна для кожнай партыі цэменту і запаўняльніка пры абавязковым кантролі узораў на рухомасць і трываласць.

Забараняецца павялічваць рухомасць бетону увядзеннем у яго вады.

Для атрымання рухомых сумесяў выкарыстоўваюцца пластыфікуюць дабаўкі.

Перад бетанаваннем паверхні працоўных швоў павінны быць вычышчаныя ад бруду, пылу, смецця, жиромасляных плям, цэментнай плёнкі, снегу і лёду. Непасрэдна перад кладкай бетону паверхню прамываецца вадой і сушыцца бруёй паветра. Інструкцыя звязана з паніжэннем адгезіі цэменту да падставы пры забруджванні паверхні.

Бетон ўкладваецца гарызантальнымі пластамі аднолькавай таўшчыні.

Пры виброукладке вібратар не павінен абапірацца на арматуру, закладныя дэталі ці апалубку. Глыбінны вібратар павінен апускацца на 5-10 см у раней выкладзеная пласт і перамяшчацца з крокам не больш за паўтары радыусаў дзеяння; павярхоўны перамяшчаецца з 10-сантыметровым перакрыццем провибрированного ўчастка.

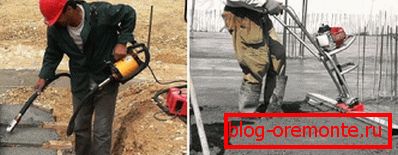

Глыбінны і павярхоўны вібратары.

Кладка наступнага пласта бетону дапушчальная альбо да схоплівання папярэдняга пласта, альбо пасля набору ім трываласці не меней 1,5 Мпа. Такая ж трываласць неабходная для таго, каб па бетоне можна было хадзіць ці ўсталёўваць апалубку вышэйлеглых часткі канструкцыі.

апрацоўка бетону

Яна можа ўключаць прарэзка дэфармацыйных швоў, праёмаў і тэхналагічных адтулін.

Што рэкамендуе дакумент?

  • Для ўсіх работ БНіП прадугледжвае выкарыстанне алмазнага інструмента. Цалкам заканамерна: нягледзячы на ​​тое, што яго кошт дастаткова высокая, рэзка жалезабетону алмазнымі коламі абыходзіцца танней, чым тая ж праца, выкананая звычайнымі абразіўнымі. Прычына - велізарная розніца ў хуткасці зносу.

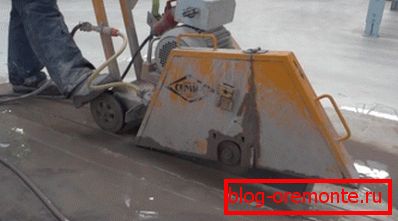

Для нарэзкі дэфармацыйных швоў выкарыстоўваецца алмазны рэжучы круг.

Карысна: акрамя таго, алмазнай свідраванне адтулін у бетоне у адрозненне ад прымянення победитовых бураў і каронак робіць краю адтуліны ідэальна роўнымі.

  • Інструмент астуджаецца вадой з дадаткам павярхоўна-актыўных рэчываў, якія зніжаюць страты энергіі на пераадоленне трэння.
  • Трываласць бетону на момант апрацоўкі павінна дасягаць прынамсі 50% праектнай.

армаванне

Бессварочные злучэння арматурных стрыжняў выконваюцца з дапамогай отожженной вязальнага дроту. Для стыкавых злучэнняў дапускаецца выкарыстанне абціскных гільзаў і шрубавых муфт.

Пераважна выкарыстанне крупноблочных армавальных вырабаў або сетак завадскога вырабу.

Пры ўсталёўцы армавання неабходна вытрымліваць таўшчыню ахоўнага пласта бетону, якая выключае кантакт арматуры з атмасферным паветрам і вадой.

зборныя канструкцыі

Якім чынам дакументам рэгламентуецца мантаж бетонных і жалезабетонных канструкцый зборнага тыпу?

  • У агульным выпадку наступны ярус шмат'яруснай канструкцыі узводзіцца не толькі пасля злучэння армавальных каркасаў зваркай, але і пасля замоноличивания швоў і набору бетонам абумоўленай у ППР трываласці. Выключэння асабліва агаворваюцца ў праекце.
Панэльнае домабудаванне - адно з нешматлікіх выключэнняў. Швы латаюцца ў апошнюю чаргу.
  • Для замацавання элемента канструкцыі пры зборцы могуць выкарыстоўвацца часовыя мантажныя сувязі. Іх колькасць, тып і парадак прымянення зноў-такі агаворваецца ў ППР.
  • Для бетанавання швоў не дапускаецца прымяненне раствора, які пачаў схоплівацца. Наступства парушэння гэтага правіла - катастрафічнае падзенне трываласці мантажнага шва на сціск.
  • Рыгелі, якія нясуць фермы, межколонные пліты і кроквенныя бэлькі ўкладваюцца на апорныя паверхні калон насуха, без раствора. Пліты перакрыццяў ўкладваюцца на раствор; пры гэтым таўшчыня яго пласта не павінна перавышаць 20 мм. Паверхні сумежных пліт выраўноўваюцца з боку столі.
  • Пры мантажы вентыляцыйных блокаў варта кантраляваць запаўненне гарызантальных швоў растворам. Прасветаў заставацца не павінна.
  • Сантехкабинки выстаўляюцца на пракладкі з сумяшчэннем вертыкальнай восі размяшчэння стояков. Адтуліны пад стаякі латаюцца пасля апрасоўкі сістэм гарачага і халоднага водазабеспячэння.
На фота - жалезабетонная сантехкабина.
  • Для замоноличивания швоў зборных жалезабетонных канструкцый прымяняюцца бетоны на хуткацвярдзельных портландцемент (марка М400 і вышэй). Дапускаецца і нават рэкамендуецца выкарыстанне паскаральнікаў цвярдзення. Максімальны памер збожжа запаўняльніка ў бетоне не павінен перавышаць 1/3 мінімальнага перасеку шва і 3/4 мінімальнага адлегласці паміж элементамі армавання.
  • На момант зняцця апалубкі бетон павінен дасягнуць мінімальнай названай у праекце трываласці.

Звярніце ўвагу: у адсутнасць адмысловых указанняў распалубкі вырабляецца пасля дасягнення 50% намінальным трываласці.

  • Падчас мантажу зварных сталёвых канструктыўных элементаў забароненыя ударныя ўздзеяння на іх пры нізкіх тэмпературах. Калі быць дакладным, для сталей з мяжой цякучасці 390 Мпа і менш ніжняя мяжа тэмпературы складае -25С, а для сталей з мяжой цякучасці звыш 390 Мпа - 0 градусаў.
У моцныя маразы сталь робіцца далікатнай.

заключэнне

Спадзяемся, што прапанаваная ўвазе чытача інфармацыя апынецца карыснай. Відэа ў гэтым артыкуле, як звычайна, ёсць дадатковыя матэрыялы абмяркоўваецца намі тэматыкі. Поспехаў у будаўніцтве!
