Маналітны жалезабетон для канструкцый падвышанай трываласці

У адрозненне ад блокавага будаўніцтва, пры якім выкарыстоўваюцца папярэдне вырабленыя элементы рознай формы і памеру, маналітны жалезабетон заліваецца ў апалубку непасрэдна на аб'екце. Пры гэтым дэталі канструкцыі атрымліваюцца цэласнымі, а значыць - больш трывалымі і даўгавечнымі.

Вядома, дадзеная тэхналогія досыць складаная для рэалізацыі, аднак у шэрагу выпадкаў яе прымяненне з'яўляецца не проста апраўданым, а адзіна магчымым. У артыкуле мы паспрабуем падрабязна апісаць методыку ўзвядзення збудаванняў з бетоннага маналіту, а таксама прывядзем шэраг рэкамендацый па арганізацыі будаўнічых работ.

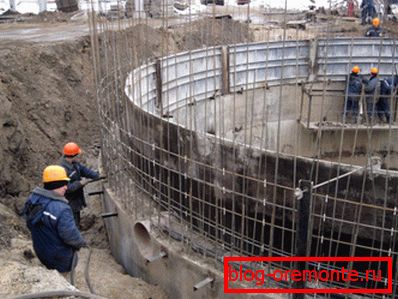

Методыка залівання ў апалубку дазваляе ўзводзіць самыя складаныя формы

аналізуем тэхналогію

агульныя характарыстыкі

Тэхналогія ўзвядзення будынкаў з маналітнага жалезабетону вядомая, мабыць, практычна столькі ж, колькі сам матэрыял.

Для яе характэрны такія асаблівасці:

  • Усе апорныя элементы капітальнай канструкцыі ўзводзяцца на месцы шляхам залівання вадкага раствора ў форму.

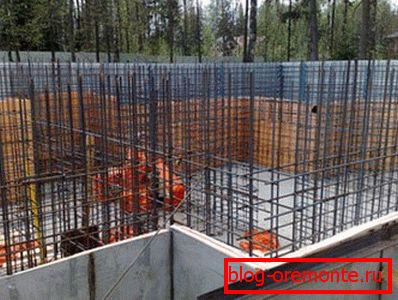

Знешні выгляд канструкцыі на прамежкавым этапе
  • Канфігурацыя збудаванні можа быць адвольнай, і залежыць толькі ад двух параметраў: трываласці застылага бетону і магчымасцяў па ўстаноўцы апалубкі.
  • За механічныя характарыстыкі і здольнасць спраўляцца з нагрузкамі адказвае ўнутранае армаванне канструкцыі, якое вырабляецца непасрэдна перад закладкай з сталёвых пруткоў рознага дыяметра.
  • У залежнасці ад аб'ёму элемента раствор можна рыхтаваць на пляцоўцы, альбо ж заказваць асобна на вытворчасці. У другім выпадку істотна ўзрастае кошт, але затое мы атрымліваем магчымасць ажыццяўляць заліванне бесперапынна, што радыкальна павышае якасць матэрыялу.
Літой падмурак - самая распаўсюджаная канструкцыя

Па дадзенай тэхналогіі звычайна вырабляюцца падмуркі будынкаў. Нават пры выкарыстанні гатовых блокаў у якасці апор па-над імі спецыялісты рэкамендуюць заліваць жалезабетонны маналітны пояс з узмоцненым армаваннем для больш раўнамернага размеркавання нагрузак.

У той жа час гэтую методыку можна выкарыстоўваць і для закладкі сцен, перакрыццяў, скляпенняў і г.д .: дома з маналітнага жалезабетону, апоры мастоў, рэзервуары і іншыя будынкі ў апошні час будуюцца вельмі актыўна.

ключавыя вартасці

Калі казаць пра цэласных жалезабетонных канструкцыях, якія ўзводзяцца шляхам маналітнай залівання, то для іх характэрныя такія вартасці:

  • Па-першае, адносна малая колькасць злучальных швоў робіць сістэму вельмі ўстойлівай да механічных нагрузак. Трываласць падстаў і сцен забяспечваецца эфектыўным спалучэннем цэментавага раствора і ўнутранага многоконтурного армавання.

Звярніце ўвагу! Дом або катэдж з маналітнага жалезабетону з'яўляецца значна больш сейсмаўстойлівасць, чым аналагічнае будова, узведзены па іншай тэхналогіі.

  • Па-другое, для будынкаў характэрныя ўсе плюсы, якія забяспечвае матэрыял сцен і падмурка: Бетон не гарыць, ня акісляецца, практычна не схільны эрозіі і г.д. Пры правільнай эксплуатацыі збудаванне можа служыць ад 150 гадоў і больш.

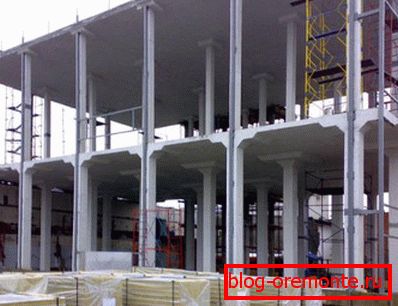

Жалезабетонныя маналітныя калоны адрозніваюцца высокай трываласцю
  • Калі выключыць ўздзеянне разбуральных фактараў (пажары, падземныя штуршкі, вібрацыя іт.д.), то з часам трываласць матэрыялу павялічваецца за кошт ушчыльнення бетону і больш поўнай гідратацыі якое ўваходзіць у склад цэменту.
  • Яшчэ адна група плюсаў напрамую звязана з тэхналогіяй будаўніцтва: мы можам надаць канструкцыі практычна любую канфігурацыю, Не абмяжоўваючы сябе формай і габарытамі гатовых блокаў.

Вядома, трэба адзначыць, што заліванне бетонных сцен звычайна патрабуе прыцягнення значных рэсурсаў, таму яе выкарыстоўваюць пры рэалізацыі маштабных праектаў. У той жа час вырабіць маналітны жалезабетонны гараж можа практычна кожны, прычым па працавыдаткам задача не будзе занадта моцна пераўзыходзіць іншыя тэхналогіі.

Мінусы і складанасці

Натуральна, дадзены метад будаўніцтва не з'яўляецца універсальным.

І для яго, і для будынкаў, збудаваных з яго выкарыстаннем, характэрны такія мінусы:

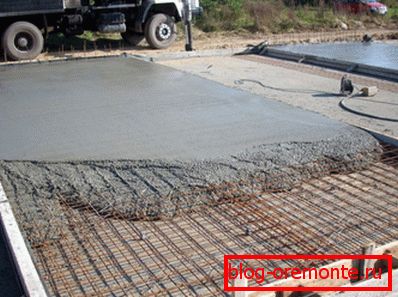

Для будынка трэба закладваць магутны падмурак
  • Значная маса. Пад падобнае збудаванне неабходна закладваць магутны падмурак, паколькі і сцены, і перакрыцці атрымліваюцца вельмі цяжкімі. Ды і не любы грунт вытрымае нагрузку, таму без геалагічных пошукаў не абысціся.
  • Самі сцены адрозніваюцца значнай гука-і цеплаправоднасцю. Практычна ўсе жылыя і грамадскія будынкі з маналітнага жалезабетону патрабуюць дадатковай цеплаізаляцыі.
  • Паветрапранікальнасць сцен, наадварот, лічыцца вельмі нізкай. Гэта прыводзіць да парушэння натуральнага паветраабмену, і таму яшчэ на этапе праекціроўкі неабходна закладваць магутную вентыляцыю.
  • У трываласці матэрыялу таксама ёсць свой недахоп: канструкцыі пасля застывання практычна немагчыма апрацаваць. Для мантажу незапланаваных камунікацый абавязкова патрабуецца алмазнай свідраванне адтулін у бетоне, паколькі звычайныя перфаратары ў большасці выпадкаў толькі драпаюць паверхню.

Звярніце ўвагу! Дэмантаж падобных будынкаў таксама з'яўляецца вельмі праблемным. Нават для знесеных адной сцяны выкарыстоўваецца рэзка жалезабетону алмазнымі коламі, і альтэрнатыў гэтай дарагой методыцы практычна няма.

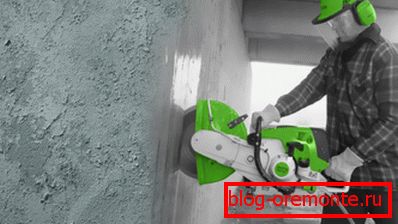

У працэсе дэмантажу прымяняецца алмазная рэзка
  • Што да самога працэсу ўзвядзення, то найбольш складаным участкам з'яўляецца апалубка. Пры вялікім маштабе работ інструкцыя рэкамендуе рабіць яе з запасам трываласці, паколькі разбурэнне нават невялікага ўчастка можа надоўга спыніць працэс залівання.
  • Калі збудаванне узводзіцца ў зімовы перыяд, то абавязкова патрабуецца прагрэў бетону. Прымаючы пад увагу значны аб'ём матэрыялу, выдаткі можна ацаніць як вельмі істотныя: прыйдзецца марнавацца і на драты, і на электраэнергію.

працэс залівання бетонных конструкций

ўзвядзенне апалубкі

Жалезабетонныя маналітныя рэзервуары, калоны, скляпенні, сцены і падмуркі ўзводзяцца прыкладна па адной тэхналагічнай схеме. Ніжэй мы апішам асноўныя яе этапы.

Як мы адзначалі вышэй, адным з галоўных вартасцяў маналітнага будаўніцтва з'яўляецца магчымасць збудаванні складаных архітэктурных формаў. Натуральна, каб канструкцыя атрымалася такой, як нам трэба, варта выкарыстоўваць адпаведную апалубку.

Фота драўлянай шчытавы апалубкі ў гатовым выглядзе

Апалубка ўяўляе сабой форму, якая абмяжоўвае расцяканне раствора і забяспечвае яму апору на этапе схоплівання і першаснага набору трываласці. Для ўзвядзення гарызантальных, вертыкальных, нахільных і іншых элементаў выкарыстоўваюцца розныя апалубачныя сістэмы, асноўныя тыпы якіх ахарактарызаваны ў прыведзенай ніжэй табліцы:

тып апалубкі Асаблівасці канструкцыі і выкарыстання
разборная шчытавая Найбольш простая і распаўсюджаная разнавіднасць. Складаецца з набору асобных элементаў (у залежнасці ад іх памеру часам вылучаюць мелкощитовую і крупнощитовую апалубку), злучальных блокаў і падпорак, якія надаюць ёй калянасць. Ўжываецца для бетонировки канструкцый тыпавога памеру, звычайна лёгка перамяшчаецца і мантуецца сваімі рукамі або з ужываннем лёгкай будаўнічай тэхнікі.
Аб'ёмна-пересатвная Ўключае ў сябе некалькі П-вобразных секцый, выкарыстоўваецца для бетонировки сцен і перакрыццяў адным маналітам. Выкарыстоўваецца ў шматпавярховым будаўніцтве, мантуецца і дэмантуецца выключна з дапамогай аўтакрана.
блочная Разнавіднасць аб'ёмна-переставной апалубкі. Задзейнічаецца для адначасовай залівання некалькіх (часцей за ўсё трох ці чатырох) апорных сцен без перакрыцця. Звычайна выкарыстоўваецца ў камбінацыі з крупнощитовой, якая забяспечвае фарміраванне вонкавых паверхняў.
тунэльная Разнавіднасць, якая можа перамяшчацца ў гарызантальнай плоскасці. Прызначана для залівання двух сцен з перакрыццем над імі. З выкарыстаннем тунэльнай апалубкі, якая складаецца з двух раздымных сегментаў, звычайна заліваюцца жалезабетонныя маналітныя купалы.
слізгальная Ўжываецца ў шматпавярховым будаўніцтве. Форма усталёўваецца па перыметры збудавання, і па меры зацвярдзення заліваецца бетонам падымаецца ўверх гідраўлічнымі дамкратамі.
пнеўматычная Досыць новая разнавіднасць, якая ўяўляе сабой трывалую, але эластычную паветранепранікальныя абалонку. Пры выкарыстанні апалубка усталёўваецца ўнутр канструкцыі, пасля чаго ў яе нагнятаецца паветра пад залішнім ціскам. Дазваляе фармаваць складаныя і крывалінейныя паражніны адносна невялікага аб'ёму.
няздымная Пасля полімерызацыі бетону становіцца часткай канструкцыі. Часам гуляе ролю ўцяпляльніка або дэкаратыўнай абліцоўвання.

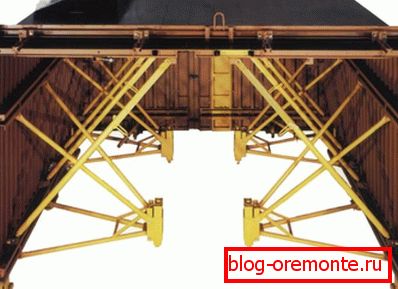

Тунэльная апалубка для прастакутных формаў

Большасць апісаных вышэй разнавіднасцяў выкарыстоўваюцца ў прамысловым будаўніцтве. Для самастойнага ўзвядзення канструкцый ужываюць шчытавыя мадэлі з памерам дэталі не больш 3м2 і масай да 50 кг. З аднаго боку, выкарыстанне такіх сістэм павялічвае радкоў работ, але з другога - мы можам абысціся сваімі сіламі, не прыцягваючы да будаўніцтва цяжкую тэхніку.

Сам працэс мантажу апалубкі складанасцяў звычайна не выклікае. Калі патрэбна жалезабетонная маналітная пліта, то пад яе выкопваюць катлаван, уздоўж бартоў якога ўсталёўваюць шчыты. Для наземных канструкцый важным момантам з'яўляецца ўмацаванне сценак, паколькі значная маса раствора можа іх разбурыць. Звычайна ратуюцца выкарыстаннем больш тоўстых шчытавых элементаў і павелічэннем колькасці падпорак.

Сістэма для залівання паўкруглых скляпенняў

падрыхтоўка раствора

Калі апалубка абраная і змантаваная, неабходна прыгатаваць раствор.

Для залівання маналіту ўжываецца такія суадносіны:

  • Цэмент маркі не ніжэй М350 - 1 частка.
  • Пясок просеянный - 2 часткі.
  • Напаўняльнік (жвір з цвёрдых горных парод) - 3 часткі.
  • Вада.

Колькасць вадкасці ў растворы вызначаюць у кожным выпадку індывідуальна. Лепш за ўсё спачатку змяшаць да атрымання аднастайнай масы сухія кампаненты, а затым паступова дадаваць у раствор ваду, даводзячы яго да кансістэнцыі густой смятаны.

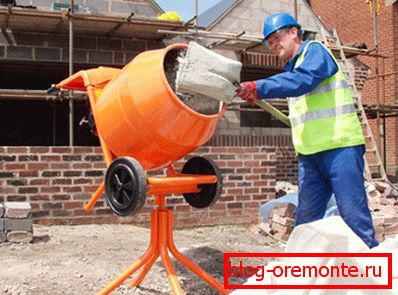

падрыхтоўка раствора на объекте

Калі вы хочаце палепшыць эксплуатацыйныя ўласцівасці раствора, то ў яго можна дадаць:

  • Мыйныя сродкі з антижировым эфектам. Гарбатная лыжка на вядро вадкага бетону істотна зніжае яго ўсаджванне і павялічвае трываласць.
  • Клей ПВА. 200 мл на вядро павялічвае цякучасць, што істотна палягчае працэс залівання складаных формаў. Акрамя таго, наяўнасць клею ў растворы паляпшае адгезію паміж цэментам і арматурай.
  • Вадкае шкло. Зніжае сітаватасць, паскарае першаснае схопліванне, павышае тэрмаўстойлівасць.

Звярніце ўвагу! Лішак вадкага шкла прыводзіць да вельмі хуткага ацвярдзення матэрыялу, таму выкарыстоўваць яго пры заліванні вялікіх аб'ёмаў не варта.

Як мы ўжо казалі, для прыватнага будаўніцтва цалкам можна рыхтаваць цэментны раствор у бетонамяшалкі. Калі ж вы ўзводзіце вялікі будынак, то лепш адразу набыць патрэбны аб'ём і арганізаваць яго бесперапынны падвоз да аб'екта.

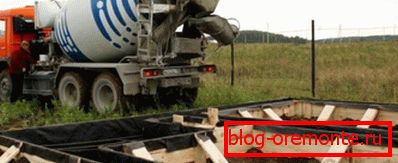

Цыстэрна, гатовая да заліванні

Армаванне і далівання

Паралельна з падрыхтоўкай раствора выконваецца Армоўка канструкцыі:

  • Для вырабу арматуры выкарыстоўваюцца металічныя дэталі рознага дыяметра. Так, пры фармаванні буйных апорных элементаў могуць прымяняцца пруткі перасекам 15-25 мм, у той час як для звычайных сцен досыць сталёвага пракату да 10 мм.

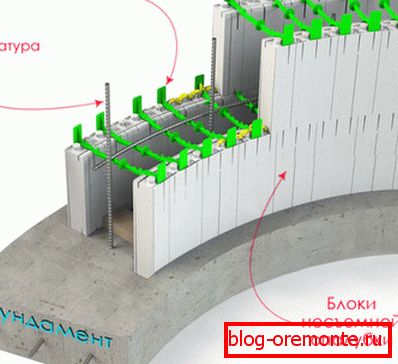

Апалубка з арматурай
  • Арматурны каркас звязваецца або зварваецца, затым апускаецца ў апалубку. У некаторых выпадках гарызантальныя закладныя ўводзяцца праз адмысловыя пазы ў опалубочных шчытах.
  • Арматура ўсталёўваецца такім чынам, каб яна знаходзілася не менш як у 30-50 мм ад паверхні залітага бетону. Робіцца гэта як для павелічэння трываласці канструкцыі, так і для пазбягання карозіі.

Звярніце ўвагу! Паралельна з армаваннем выконваецца мантаж закладных труб, па якіх будуць праходзіць камунікацыі. Таксама, калі працы вядуцца ў зімовы перыяд, на гэтым этапе усталёўваецца сістэма абагравання бетону.

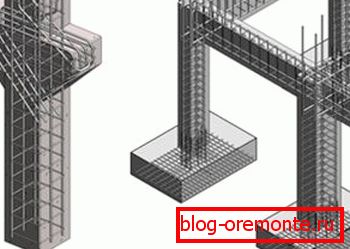

Схемы армавання вертыкальных канструкцый

Пасля завяршэння армавання выконваецца заліванне раствора:

  • Апалубка запаўняецца паступова шляхам падачы вадкага бетону з жолаба.
  • Для аптымізацыі працэсу аб'ект звычайна дзеляць на ярусы (вертыкальнае дзяленне) і захватку (гарызантальнае). Спачатку запаўняюцца ўсе захватку аднаго яруса, затым пераходзяць да наступнага.
працэс залівання
  • Пасля залівання раствор ўшчыльняецца з дапамогай вібрацыйнага прылады.
  • Сушка бетону ажыццяўляецца такiм чынам, каб садзейнічаць максімальнаму набору трываласці. Для гэтага апалубка хаваецца, што дазваляе знізіць цепластраты і паменшыць хуткасць выпарэння вады.
  • Дэмантаж апалубкі ажыццяўляецца толькі пасля таго, як канструкцыя набярэ не менш за 50% трываласці ад значэння, прадугледжанага ў праекце.

выснову

Будаўніцтва катэджаў з маналітнага жалезабетону, нягледзячы на ​​ўсю сваю працаёмкасць, дазваляе вырашаць складаныя інжынерныя задачы. Збудаваныя будынкі атрымліваюцца надзейнымі і даўгавечнымі, але ў той жа час, патрабуюць дадатковага аздаблення для забеспячэння камфорту. Больш падрабязна выкарыстоўваюцца методыкі паказаны на відэа ў гэтым артыкуле.
