Каронка па бетоне: канструкцыйныя асаблівасці і прымяненне

Буравая каронка па бетоне (кубак) - гэта адмысловая прылада, якое выкарыстоўваецца для бурэння адтулін у цвёрдых і асабліва цвёрдых паверхнях. Роля прылады выкарыстоўваюцца не самі па сабе, а разам з ударнай дрылём або іншым больш магутным абсталяваннем.

Правільна падабраная каронка для бетону вызначае эфектыўнасць свідравання ня менш, чым асноўнае абсталяванне. Такім чынам, чым і як свідраваць ЖБВ?

Асноўная класіфікацыя

Каронкі для бурэння адтулін у жалезабетонных канструкцыях і вырабах выпускаюцца ў розных выкананнях. Падбор той ці іншай мадыфікацыі рэжучай прылады вызначаюць такія фактары як тып і ступень цвёрдасці апрацоўваных паверхняў, дыяметр адтуліны, тып свідравальнага абсталявання і г.д.

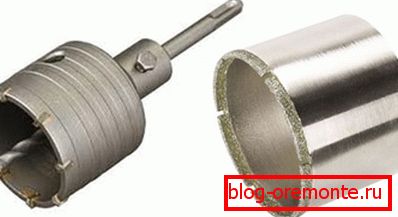

Сучасная каронка для бетону, у адпаведнасці з метадам бурэння, выпускаецца двух тыпаў:

• мадыфікацыі для ўдарнага бурэння;
• мадыфікацыі для ненаціскным свідравання.

У адпаведнасці з канструкцыйнымі асаблівасцямі, рэжучы інструмент падзяляецца на наступныя катэгорыі:

• Каронка зубчастага тыпу (цвёрдасплаўная) - ужываецца для ўдарнага бурэння. Прыстасаванне абсталяванае рэжучай абзой якая складаецца з улітаваць цвёрдасплаўнымі зуб'яў. Для далучэння да інструмента ужыты хваставік - SDS, SDS + і SDS max.

Такая разнавіднасць рэжучага інструмента ўжываецца пры працы з ручнымі перфаратарамі. Дыяметр адтулін пры працы з каронкамі такога тыпу вагаецца ў дыяпазоне 20 - 100 мм.

Сярод недахопаў зубчастага рэжучай прылады варта адзначыць інтэнсіўны знос беражкі і, так следства, зніжэнне эфектыўнасці свідравання. Больш за тое, пры сутыкненні з арматурай, абза прыходзіць у непрыдатнасць без магчымасці наступнага аднаўлення.

Яшчэ адным недахопам такіх інструментаў можна лічыць павышаную ўдарную нагрузку на апрацоўваную паверхню, што негатыўна адбіваецца як на стане каронкі, так і на стане бетонных канструкцый.

• алмазная каронка - гэта больш тэхналагічнае і прагрэсіўнае прылада, прыдатнае для свідравання ненаціскных метадам. Рэжучая абза, у дадзеным выпадку, не мае металічных зуб'яў, так як іх замяняе напыленне корундовой або алмазнай крошкі.

Асноўным перавагай дадзенай прылады з'яўляецца магчымасць эфектыўна апрацоўваць жалезабетонныя канструкцыі. Каронка з алмазным напыленнем істотна пашырае магчымасці бурэння, так як дыяметр адтулін у дадзеным выпадку вагаецца ў межах 12-650 мм.

Акрамя вялікага выбару выкарыстоўваюцца дыяметраў, варта адзначыць, што ўжыванне каронак такога тыпу дазваляе свідраваць на глыбіню 1,5 метра.

Прыстасаванні з дыяметрам рэжучыя часткі да 100 мм маюць хваставік стандарту SDS для ўстаноўкі ў перфаратар. Такія каронкі прымяняюцца без абавязковага выкарыстання вадкаснага астуджэння.

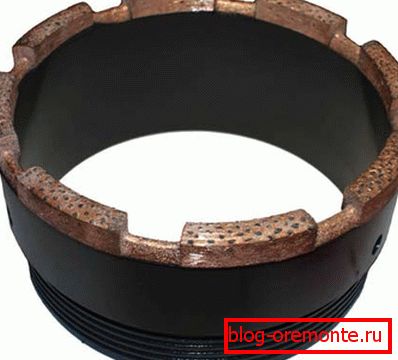

• алмазная каронка стандарта КС прымяняюцца для апрацоўкі высокатрывалых бетонаў і іншых матэрыялаў з аналагічнымі характарыстыкамі.

У гэтага інструмента рэжучая абза пакрыта полікрышталічнага алмаза. Пакрыццё характарызуецца асаблівай тэхналогіяй напылення, што робіць эксплуатацыю прыстасаванні асабліва доўгатэрміновай.

Такія прыстасаванні выкарыстоўваюцца пераважна з крупноразмерных свідравым абсталяваннем, ня прызначаным для ручной эксплуатацыі.

Інструмент для ўдарнага свідравання

Сучасная каронка победитовая па бетоне - гэта прылада цыліндрычнай формы, абсталяванае злучальным элементам (хваставік) для фіксаванай ўстаноўкі ў ўдарных дрыль або перфаратарах сістэмы SDS, SDS + і SDS max.

Такія кубкі вырабляюцца з ужываннем асоба трывалых металічных сплаваў, устойлівых да павышаным тэмператур і да доўгачасовага ударнаму ўздзеяння. Рабочая абза гэтых прылад абсталявана зуб'ямі з победита або іншых асабліва трывалых сплаваў.

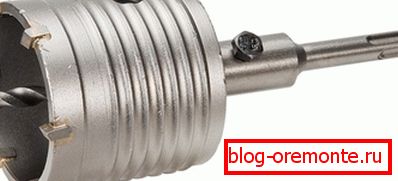

Кубак, у залежнасці ад мадыфікацыі, можа быць абсталяваны цэнтр свердзелам, што істотна спрашчае прымяненне інструмента.

За кошт спецыяльнай канструкцыі кубкі і хваставік, забяспечваецца аптымальная перадача намаганні на рэжучую абзу. У выніку, каронка на вялікай хуткасці, без прыкладання празмернага намаганні, уваходзіць не толькі ў сілікатная цэгла, але таксама ў цагляны мур і бетон.

Каронкі з алмазным напыленнем - свідруем камень каменем

Як ужо было сказана, алмазныя каронкі - гэта адно з найбольш перспектыўных рашэнняў для бурэння адтулін малога і вялікага дыяметра ў матэрыялах падвышанай цвёрдасці. Ужываючы такія прылады, можна без адмысловай працы выканаць механічную апрацоўку жалезабетону, цаглянага мура, натуральнага каменя, не кажучы ўжо пра папулярных сёння лёгкіх порыстых або ячэістых бетонах.

Галоўным адрозненнем такога прыстасавання ад звычайных свердзелаў і бураў заключаецца ў тым, што з паверхняй апрацоўванага матэрыялу кантактуе толькі тонкая абза. Гэта адрозненне дазваляе не толькі істотна павысіць інтэнсіўнасць бурэння, але і мінімізаваць разбурэнне зрэзу па краях адтуліны. Больш за тое, меншы кантакт рэжучыя і апрацоўванай абзы абгортваецца меншым узроўнем шуму і пылу.

Гісторыя ўжывання каронак для апрацоўкі цвёрдых паверхняў налічвае не адно дзесяцігоддзе. Але, да нядаўніх часоў, гэта абсталяванне ўжывалася выключна для патрэб горназдабыўной прамысловасці. З нядаўніх часоў такое абсталяванне сталі ўжываць пры правядзенні будаўнічых і рамонтна-аздобных прац у будынках жыллёвага, грамадскага і прамысловага прызначэння.

Асноўнай сферай прымянення рэжучага інструмента з алмазным напыленнем з'яўляецца пракладка сантэхнічных, газавых і іншых інжынерных камунікацый, а таксама выразанне подрозетников і іншых тэхналагічных паглыбленняў.

Канструкцыйныя асаблівасці алмазных каронак

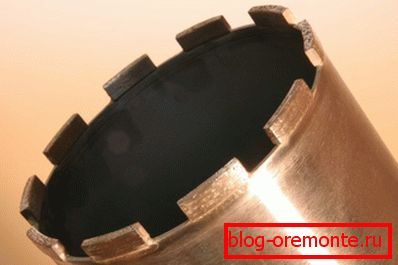

Сучасная каронка з алмазным напыленнем вонкава практычна не адрозніваецца ад аналагічных прылад, цалкам вырабленых з сталі. Па сутнасці, гэта той жа цыліндр, абсталяваны злучальным элементам (хваставік), прызначаным для фіксацыі ў крапежных элементаў свідравальнага абсталявання.

Калі на цалкам сталёвых цыліндрах рэжучая абза ўяўляе сабой роўны металічны зрэз з напаяных металічнымі твёрдосплавными зуб'ямі, то ў дадзеным выпадку ўсё крыху інакш. Па рэжучай абзе алмазных каронак впаиваются не асобныя зуб'і, а больш шырокія сегменты з алмазным або корундовым напыленнем.

Ёсць асобная катэгорыя такіх прыстасаванняў, у якіх асобныя сегменты ня напайваюцца, а напыленне выконваецца бесперапынна па ўсёй рэжучай абзе. Інструмент з суцэльным колцавых напыленнем ўжываецца не столькі для працы з бетонам, колькі для выканання больш тонкіх і акуратных работ, такіх напрыклад як свідраванне керамічнай пліткі і чарапіцы.

Зразумела каронка цвёрдасплаўная па бетоне на парадак танней, чым аналаг з алмазным напыленнем. Але кошт алмазнага інструмента апраўданая больш высокай прадукцыйнасцю. Акрамя таго, за кошт больш працяглага рэсурсу алмазны інструмент эканамічней на 60-80% у параўнанні з твёрдосплавными аналагамі.

Важна: Па меры зносу, сегменты рэжучай абзы можна замяніць новымі сегментамі, што дазволіць зэканоміць грошы на куплі новай каронкі.

Эксплуатацыйны рэсурс алмазных каронак

Як сваімі рукамі павялічыць эксплуатацыйны рэсурс каронкі, без шкоды для інтэнсіўнасці бурэння?

У першую чаргу, прадухіліць знос інструмента дазваляе воднае астуджэнне рэжучыя часткі.

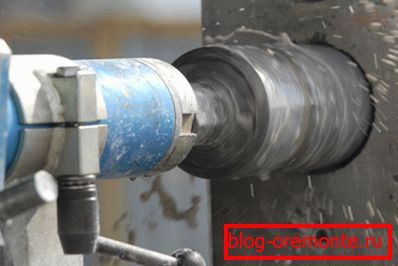

У працэсе свідравання сегменты разаграваюцца да крытычных тэмператур, у выніку можа адбыцца іх отпаивание. Каб гэтага не адбылося, і каб кубак не прыйшла ў непрыдатнасць, рэжучыя элементы падчас працы варта астуджаць праточнай вадой.

Акрамя зніжэння тэмпературы, праточная вада дазваляе больш эфектыўна адводзіць адпрацаваны шлам. Па меры астуджэння, забруджаную ваду неабходна збіраць спецыяльным пыласосам.

Важна: Калі па тых ці іншых прычынах нельга забяспечыць бесперабойную падачу вады для астуджэння абзы, мэтазгодна ўжываць «кубкі», прыстасаваныя для правядзення сухі рэзкі.

Істотна падоўжыць рэсурс каронкі можна правільна падбіраючы тып сегментаў. У гэтым выпадку рэжучая абза даўжэй не сатрэцца, у выніку не спатрэбіцца замена сегментаў і ўжо тым больш не прыйдзецца задумвацца аб набыцці новай кубкі ў зборы.

Важна: Калі плануецца праца з жалезабетоннымі паверхнямі мэтазгодна ўжыць «кубкі» з напыленнем з мяккай звязка алмазаў. Калі ж трэба будзе свідраванне звычайнага высокомарочного бетону, аптымальным рашэннем стане абза з напыленнем з цвёрдай звязка алмазаў.

Прымяненне цвёрдасплаўнымі каронак

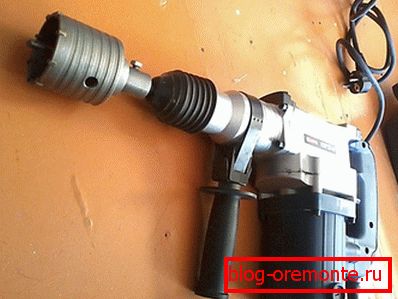

Разгледзім, як карыстацца каронкай па бетоне калі ў наяўнасці ёсць перфаратар. Пры наяўнасці перфаратара сістэмы SDS, SDS + або SDS max можна набыць цвёрдасплаўная кубак якой будзе дастаткова для свідравання адтулін з дыяметрам ад 50 да 450 мм.

Адпраўляючыся ў краму за рэжучай прыладай, выбіраем яго, у адпаведнасці з магутнасцю перфаратара і тыпам злучальнага элемента. Як правіла, на мадыфікацыі з магутнасцю да 1 кВт можна ставіць каронкі з дыяметрам да 250 мм.

Вялікія памеры каронкі па бетоне прызначаныя для больш магутнага абсталявання.

Важна: Нягледзячы на ​​тое, што ў продажы ёсць перахаднікі, якія дазваляюць ўсталёўваць кубкі вялікага дыяметра на маламагутныя перфаратары, ужываць такія сродкі не рэкамендуецца, так як інструмент можа не вытрымаць празмернай нагрузкі і выйдзе з ладу.

• Прыступаючы да свідраванню, пераконваемся ў тым, што перад намі звычайны бетон без схаванай арматуры.
• Далей, вставляем хваставік для каронкі па бетоне ў патрон інструмента.
• Калі кубак ўкамплектавана цэнтрах свердзелам, прыстаўлялі яго да паверхні, калі свердзела няма, прыхінаць непасрэдна рэжучую абзу.
• Пакуль кубак не заглыбіцца ў паверхню і не атрымае патрэбны кірунак, не рэкамендуецца прыкладваць празмернае фізічнае намаганне.
• Прыступіўшы да свідраванню, мэтазгодна прыцягнуць памочніка, які будзе ўтрымліваць шланг пыласоса, такім чынам можна будзе забяспечыць эфектыўнае адвядзенне пылу.
• Працуючы з каронкай, ня варта яе перыядычна выцягваць з адтуліны як пры працы са звычайным свердзелам. Паглыбляем кубак да самага канца.
• Калі адтуліна атрымалася скразное, бетон будзе ўнутры кубкі. У іншым выпадку кубак будзе пусты, і адтуліну прыйдзецца дадаткова распрацоўваць, вызваляючы ад бетону.

Важна: Для свідравання тоўстых сцен ці перакрыццяў можна ўжыць падаўжальнікам для каронкі па бетоне.

Прымяненне алмазных каронак

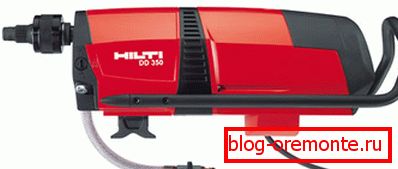

Інструкцыя выкарыстання алмазных каронак адрозніваецца ад прымянення цвёрдасплаўнымі кубкаў. Асаблівасцю з'яўляецца прымяненне тэхнічна складаных прылад, якія, у адрозненне ад перфаратара, дазваляюць свідраваць без вібрацыйнага ўздзеяння.

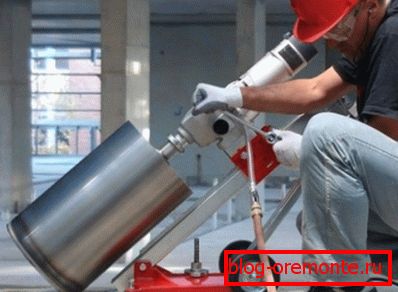

Больш за тое прылада фіксуецца на апрацоўванай паверхні, што дазваляе рабіць адтуліны пазіцыянавацца ў патрабаваным кірунку. Фіксаваны інструмент істотна палягчае працу, бо рабочаму трэба рухаць абсталяванне па ходзе свідравання, але не трэба яго ўтрымліваць. Такім чынам, дасягаецца высокая дакладнасць рэзу, якую не здольныя забяспечыць іншыя прылады.

выснову

Цяпер вы ведаеце, якія разнавіднасці каронак прымяняюцца для механічнай апрацоўкі бетонных канструкцый і збудаванняў. Больш за тое, цяпер вы маеце агульнае ўяўленне аб тэхналогіі свідравання гэтым інструментам.

Калі ў вас засталіся якія-небудзь пытанні, якія патрабуюць тлумачэнняў, паглядзіце відэа ў гэтым артыкуле.
