Кабель для прагрэву бетону: ключавы элемент сістэмы

Кабель для прагрэву бетону без трансфарматара дазваляе істотна аптымізаваць працэс падтрымання аптымальнай тэмпературы ў отвердевают растворы. Нягледзячы на ​​тое, што самі правадыры дадзенага тыпу каштуюць даражэй стандартных правадоў ПНСВ і іх аналагаў, агульны кошт работ аказваецца куды менш.

У нашым артыкуле мы распавядзем, у чым заключаюцца ключавыя асаблівасці такіх правадыроў, а таксама Ахарактарызуем іх перавагі.

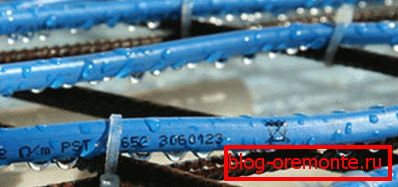

Каб бетон не пакутаваў ад нізкіх тэмператур, яго можна падаграваць з выкарыстаннем спецыяльных термокабелей

Падтрыманне тэмпературы ў бетоне

стандартная методыка

Прагрэў бетону кабелем звычайна ўжываецца ў тым выпадку, калі працы праводзяцца ў зімовы перыяд. Пры гэтым існуе рызыка замярзання вады ў растворы, што прыводзіць да запаволення гідратацыі цэменту і зніжэння трываласці бетону.

Каб пазбегнуць гэтага, інструкцыя рэкамендуе дзейнічаць па такой схеме:

  • Для абагрэву масы раствора бярэцца одножильный провад ПНСВ дыяметрам ад 1,2 да 4 мм.

Савет! Для армаваных канструкцый выбіраюць мадыфікацыю ў полихлорвиниловой ізаляцыі, для неармированных - у поліэтыленавай. Звязана гэта з тым, што поліэтылен можа расплавіцца, і гэта прывядзе да замыканню на металічны каркас.

  • Провад наразаецца аднолькавымі фрагментамі (часцей за ўсё па 28 або 17 м), якія звіваюць ў кампактныя спіралі дыяметрам 30-40 мм.
  • Спіральныя «ніткі» злучаюцца паміж сабой у некалькі аднолькавых груп і закладваюцца ў апалубку ўнутр арматурнага каркаса.
  • Паколькі характарыстыкі кабеля ПНСВ не дазваляюць выкарыстоўваць яго на паветры, на высновы сістэму ўсталёўваюцца так званыя «халодныя канцы" з таўсцейшага провада.
  • Апалубка заліваецца бетонам, і пасля першаснага схоплівання ўся сістэма падключаецца да сеткі праз паніжальны трансфарматар. Гэта прылада забяспечвае рэгуляванне сілу паступае току, што дазваляе кіраваць тэмпературай правадыроў ўнутры раствора.

Асаблівасці грэе кабель

Методыка, апісаная вышэй, даволі эфектыўная, аднак яна мае шэраг недахопаў. Ключавым з'яўляецца неабходнасць выкарыстоўваць трансфарматар для паніжэння напружання.

тэмпературныя паказчыкі

Зрэшты, можна абыйсціся і без гэтага грувасткага прылады. Натуральна, пры гэтым замест стандартнага драты ПНСВ трэба выкарыстоўваць спецыяльныя грэе кабель, такія як вет (Фінляндыя) або KDBS (РФ). Для падобных вырабаў характэрны такія ўласцівасці:

характарыстыка BET KDBS
Працоўнае напружанне, Вольт 220-230 220-240
Лінейная магутнасць, Вт / м 35-45

(У залежнасці ад мадэлі і даўжыні)

40
Супраціў ізаляцыйнага пласта, Мом / м 103 103
Рэкамендаваны радыус выгібу, мм 25 35
Намінальны дыяметр, мм 6 7
Памеры секцый, м ад 3,3 да 85 Ад 10 да 150
клас абароны YP67 YP67

Падобныя прылады прызначаныя для працы ад звычайнай электрасеткі з напругай 220 В. Якасная поливинилхлоридная ізаляцыя забяспечвае надзейную абарону ад замыканняў і прабояў, акрамя таго, яна не становіцца далікатнай нават пры тэмпературы -350З, што істотна пашырае «кліматычныя рамкі» прымянення падобных правадыроў.

У адрозненне ад провада ПНСВ, кабелі тыпу вет і KDBS не патрабуюць падрэзкі. На краях секцый ўсталёўваюцца канцавыя і злучальныя муфты, што дазваляе хутка збіраць усю грэе сістэму з выкарыстаннем мінімальнага набору інструментаў.

Бухта кабеля KDBS

Рэкамендацыі па мантажы

папярэднія разлікі

Разлік кабеля для прагрэву бетону ажыццяўляецца даволі проста:

  • Па стандартах на абаграванне аднаго кубаметру раствора неабходна закладваць ад 0,5 да 1,5 кВт магутнасці.
  • Для эканоміі электраэнергіі можна дадаць у склад бетону антиморозные асадкі, а таксама добраўпарадкаваць ўцяпленні апалубку. Кошт дадатковых матэрыялаў пры гэтым будзе кампенсаваная скарачэннем выдаткаў электрычнасці.
  • Пры заліванні перакрыццяў стандартнай таўшчыні звычайна ўкладваецца да 4 пагонных метраў грэе драты на квадратны метр плошчы.
  • Калі ажыццяўляецца заліванне аб'ёмнага маналіту, праваднікі ўкладваюцца ярусны, з зазорам не менш 30-40 гл.

Кладка Які грэе контураў

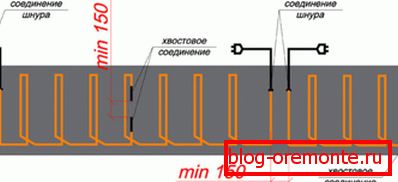

Рэкамендаваны схема закладкі

Зборка ацяпляльнай сістэмы сваімі рукамі ажыццяўляецца даволі проста:

  • Спачатку ўзводзім апалубку і мантуем арматурны каркас.
  • Затым ацэньваем, дзе прагрэў бетону будзе найбольш актуальны, і набіраем кабельную прадукцыю з секцый адпавядае даўжыні.
  • Часцей за ўсё выграваюць паверхню матэрыялу, месцы прымыкання гарызантальных і вертыкальных плоскасцяў і г.д.

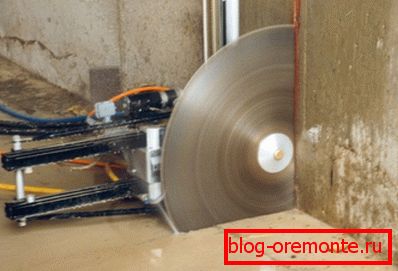

Рэзка жалезабетону алмазнымі коламі можа пашкодзіць Які грэе элементы

Звярніце ўвагу! Непажадана скрыжаванне кампенсацыйных швоў, а таксама участкаў, дзе пасля будзе праводзіцца алмазнай свідраванне адтулін у бетоне.

  • Ўнутр апалубкі ўкладваем кабелі такім чынам, каб усе правадыры залягалі не менш як у 20 см ад паверхні застылага бетону.
  • Каб пазбегнуць з'яўлення расколін і заломаў на палімернай ізаляцыі павароты трэба рабіць плыўнымі. Радыус выгібу для розных мадэляў будзе розным, але ў большасці выпадкаў спецыялісты робяць яго роўным 40-50 мм - з запасам.
  • Для раўнамернага размеркавання тэмпературы ў тоўшчы бетону праваднікі пажадана раскладваць на роўнай адлегласці адзін ад аднаго. Скрыжаванне правадоў не дапускаецца, а мінімальная адлегласць паміж двума Які грэе контурамі складае 40 мм.

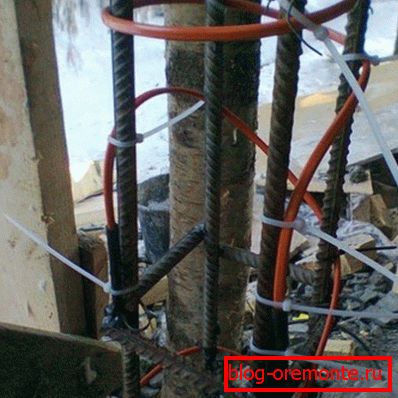

Фота замацаванага правадыра

Пасля раскладкі замацоўваем праваднікі на арматуры. Для гэтага выкарыстоўваем звычайную дрот, завязваючы яе без лішніх высілкаў і дэфармацыі ізаляцыі. Таксама можна ўжываць пластыкавыя хамуты.

Затым заліваем апалубку бетонам, стараючыся не парушыць размяшчэнне тэрмаэлемента. Кабелі вет і KDBS дапускаюць вібрацыйны ўздзеянне, таму бетон цалкам можна ўшчыльняць.

Усе выкладзеныя элементы злучаем кантактнымі правадамі ў сістэму, а затым - падлучальны да крыніцы харчавання.

выснову

Прагрэўны кабель для бетону, які працуе ад сеткі без выкарыстання паніжальнага трансфарматара, вельмі зручны ў выкарыстанні. Вядома, яго кошт значна вышэй, чым у правадоў ПНСВ, але затое ён дазваляе вырашаць пастаўленую задачу - падтрыманне аптымальнай тэмпературы раствора - куды больш эфектыўна. Дадатковую інфармацыю па гэтым пытанні вы знойдзеце, вывучыўшы відэа ў гэтым артыкуле.
