Як прымяняецца на будпляцоўцы станцыя прагрэву бетону

Круглагадовае ажыццяўленне маналітных будаўнічых работ дазваляе своечасова здаваць будынка ў эксплуатацыю. Менавіта таму распрацоўшчыкі ствараюць новыя тэхналогіі і абсталяванне, якія дазваляюць не спыняць працы нават падчас моцных маразоў. Прыкладам з'яўляецца станцыя прагрэву бетону КТПТО 80, дзякуючы чаму ён не замярзае і захоўвае свае якасці.

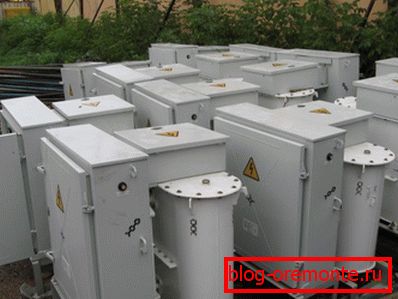

Станцыя прагрэву бетоннай сумесі

Падобныя апараты адрозніваюцца прастатой канструкцыі і лёгкасцю падчас працы. Іх выкарыстання дазваляе істотна паскорыць працэс. Акрамя новых можна выкарыстоўваць і б у пасля рамонту.

Сутнасць такога метаду простая - у самой масе бетону адбываецца ператварэнне электрычнай энергіі ў цеплавую, што і прыводзіць да яго нагрэву. Хуткасць працэсу і яго максімальная тэмпература напрамую залежаць ад магутнасці прылад. Да прыкладу, апошнюю можна давесці і да 1000С.

Рада: калі вам неабходна вырабіць дэмантаж бетонных канструкцый, лепшым варыянтам лічыцца рэзка жалезабетону алмазнымі коламі.

Прынцып дзеяння прылады

Калі тэмпература навакольнага асяроддзя апускаецца ніжэй значэння + 40З, для працы з бетоннымі растворамі патрабуецца іх дадатковы падагрэў. У цяперашні час існуе маса спосабаў, якія дазваляюць ажыццяўляць работы з матэрыялам у зімовы час.

Да такіх метадаў ставяцца, да прыкладу:

  • абаграванне з дапамогай інфрачырвоных прамянёў;
  • уцяпленне апалубкі.

Аднак усе яны з'яўляюцца дастаткова затратнымі. Таму прагрэў бетону награвальнымі правадамі ад трансфарматара можна назваць найбольш эканамічным і эфектыўным.

На фота - схема размяшчэння награвальнага драты

Дзеяння такога механізму досыць простыя:

  1. Для працы патрабуецца сам трансфарматар і драты, прычым іх даўжыня выбіраецца для кожнага аб'екта асобна.
  2. Апошнія з аднаго боку далучаюцца да каркаса з арматуры, а з другога - падводзяць да падстанцыі для прагрэву бетону.
  3. Пры праходжанні праз драты электрычнага току іх тэмпература можа павышацца да +800С.
  4. Пасля гэтага адбываецца размеркаванне які выдаткоўваецца падчас нагрэву цяпла па ўсім аб'ёме бетоннай сумесі. У выніку яна можа ў зімовы перыяд прагрэцца да тэмператур у + 40-500С.

Найбольш эфектыўнымі для такога працэсу з'яўляюцца драты, таўшчыня сталёвы жылы якіх - 1,2 або 3 мм. Пры гэтым існуе асобная група, спецыяльна вырабленая для падагрэву бетонных сумесяў (ПНСВ-1,2).

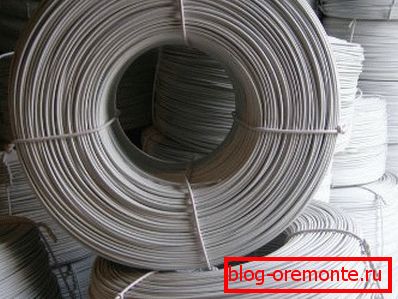

Награвальны провад ПНСВ

Пры разліку патрэбнага колькасці правадоў варта памятаць, што на 1 м3 сумесі сыходзіць каля 60 м, кошт залежыць ад перасеку і колькасці жыў.

Для такіх мэтаў выкарыстоўваюцца такія тыпы трансфарматараў:

  • КТП-АБ (20,60 і 160);
  • КТПТО-80.

Адна такая прылада здольна абагрэць бетонную сумесь, аб'ёмам 20-30 кубаметраў.

Рада: драты неабходна размяшчаць у самой масе бетону, у адваротным выпадку яны могуць папросту згарэць.

Патрабаванні перад працэсам абагрэву

Провад для абагрэву бетоннай сумесі ўкладваецца сваімі рукамі на сам каркас з арматуры, а таксама паміж імі, адразу пасля іх кладкі ў апалубку. Пры гэтым нацягваць провада не рэкамендуецца (даведайцеся тут, як выконваецца прагрэў бетону зімой).

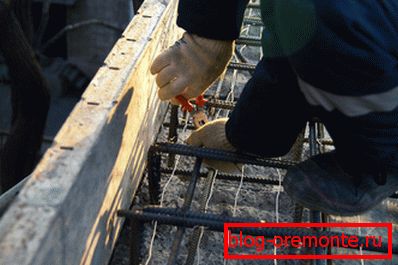

Падлучэнне награвальнага драты на каркас

Рада: інструкцыя патрабуе пазбягаць судотыкаў з апалубкай і выхаду за межы сумесі.

Для які выходзіць ад трансфарматара провада павінна быць прадугледжана пластмасавая ізаляцыя. Пры гэтым дадзены провад павінен быць у 2-3 разы тоўшчы, які выкарыстоўваецца ў бетоннай сумесі.

Патрабаванні падчас працэсу абагрэву

Усе працы з трансфарматарам павінны ажыццяўляцца спецыялістамі, якія маюць неабходны вопыт. Падчас працы станцыі не дапускаецца знаходжання каго-небудзь яшчэ, акрамя Мантэрэй.

Перад пачаткам работ ўсе супрацоўнікі, якія будуць ажыццяўляць сваю дзейнасць у непасрэднай блізкасці да трансфарматара, абавязаны атрымаць інструкцыі па тэхніцы бяспекі.

Давайце больш дэталёва спынімся на тэхнічных асаблівасцях аднаго з якія выкарыстоўваюцца для падагрэву бетону трансфарматараў - КТПТО-80-11-У1:

  1. Станцыя для прагрэву бетону КТПТО 80 выкарыстоўвае напружанне наміналам у 380В, пры частаце 50Гц і магутнасці 80 ква.
  2. Гэта прылада распрацавана спецыяльна для выкарыстання ў перыяд будаўнічых работ.
  3. На ім усталяваная функцыя, якая дазваляе ажыццяўляць рэгуляванне тэмпературы ў аўтаматычным рэжыме.
  4. Акрамя таго, прагрэўны станцыя для бетону можа выкарыстоўвацца кароткачасова і не па асноўным прызначэнні. Да прыкладу, яна ідэальна падыходзіць у якасці харчавання часовага асвятлення, а таксама можа быць выкарыстана ў якасці крыніцы току для будаўнічых інструментаў, якія сілкуюцца ад трохфазных крыніц напругай у 42В.

Асновай дадзенай станцыі з'яўляецца трансфарматар сілавога тыпу - ТМТО-80, які абсталёўваецца:

  • ахоўным кажухом;
  • санкамі;
  • шафай кіравання.

Да яго выйсцяў неабходна падлучаць драты, якія будуць выкарыстоўвацца для прагрэву бетоннай сумесі. Пасля чаго яны раскладваюцца па ўсім яе аб'ёме.

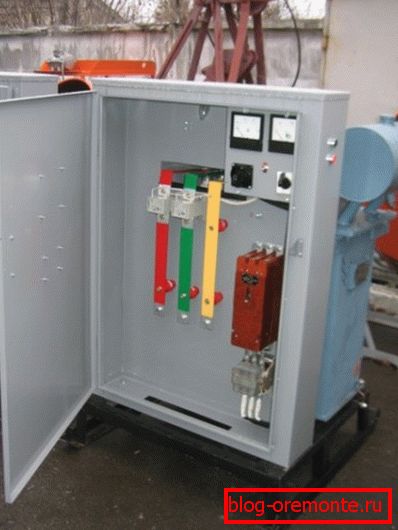

Падстанцыя для прагрэву бетону КТПТО 80 на рабочай пляцоўцы

Пасля ўключэння трансфарматара, дрот аказваецца пад уздзеяннем напружання, якое і служыць для абагравання. Дзякуючы добраму падагрэву, нават пры нізкіх тэмпературах навакольнага асяроддзя бетон будзе дубянець раўнамерна, без адукацыі крышталяў лёду ўнутры яго структуры.

Савет: для вырабу каналаў у тоўшчы бетонных канструкцый дапаможа алмазнай свідраванне адтулін у бетоне прафесійнымі каронкамі.

Простая схема падлучэння да падстанцыі

Тэхнічныя характарыстыкі прылады

Максімальная магутнасць трансфарматара - 80кВА, пры гэтым значэнне напружанне на баку ВН - 380В.

У рэжыме халастога ходу значэнні высілкаў на баку СН роўныя - 55/65/75/85 / 95В, а параметры эл / току на ёй пры:

  • значэнні высілкаў 55 / 65В складаюць 520А;
  • пры значэнні 75/85 / 95В - 471А.
  1. Намінальнае значэнне магутнасці на абмотцы нізкага напружання - 2,5кВА;
  2. Намінальнае значэнне напружання на баку нізкага напружання - 42В;
  3. Значэнне намінальнай магутнасці незалежнага крыніцы харчавання - 25кВА;
  4. Дыяпазон тэмператур падагрэву - 20-1000С;
  5. Значэння даўжыні / шырыні / вышыні - 1,4 / 1,01 / 1,47м;
  6. Агульная маса - 500кг.

выснову

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
