Як працуе бетанапомпы: асаблівасці поршневай, ротарнай

На рынку сучаснай будаўнічай індустрыі выкарыстоўваецца шырокі спектр канструкцыйных і дапаможных матэрыялаў. Але вось ужо на працягу сотні гадоў бетон застаецца нязменным лідэрам. З з'яўленнем гэтага унікальнага матэрыялу цана і хуткасць ўзвядзення будынкаў скараціліся ў разы.

У былыя часы сур'ёзнай праблемай была хуткая дастаўка сумесі непасрэдна да месца залівання, старыя майстры былі вымушаныя насіць бетон у вёдрах сваімі рукамі. Але навукова-тэхнічны прагрэс, на шчасце, не стаіць на месцы і цяпер гэтая праблема паспяхова вырашаецца пры дапамозе рознага роду бетанапомпаў.

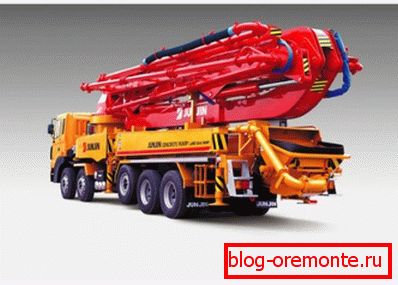

Фота прамысловага аўтамабільнага бетанапомпы.

тыпы агрэгатаў

Увесь асартымент прадстаўленых на рынку бетанапомпаў ўмоўна можна падзяліць на 2 тыпу, гэта механічныя і гідраўлічныя. Канструкцыя можа быць заснавана на выкарыстанні поршневага прынцыпу або без поршневага.

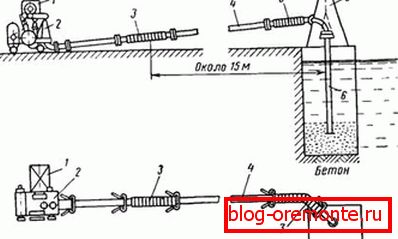

Перадача раствора.

Праца поршневай сістэмы

Агульны прынцып працы поршневых сістэм далёка не новы, значная частка ўсіх існуючых механізмаў грунтуецца менавіта на ім. У дадзеным выпадку поршань пры руху назад, усмоктвае некаторы колькасць сумесі з бетоноприемника і далей выштурхвае яе непасрэдна ў перадатачны рукаў, па якім яна паступае да месца залівання.

Праца дадзенай сістэмы была б немагчымая без выкарыстання шиберного засаўкі або шторок. Шиберный затвор адкрывае бетоноприемник пры ўсмоктванні і закрывае пры выштурхоўванне. Тым самым пераводзячы кірунак руху сумесі з бетоноприемника да месца прызначэння.

Поршневыя агрэгаты могуць працаваць як ад механічнага прывада, так і з выкарыстаннем гідраўлічнай сістэмы. У цяперашні час у пераважнай большасці апаратаў ўжываецца менавіта гідраўлічная сістэма. Гідраўліка забяспечвае значна большы ціск, дзякуючы чаму магутнасць помпы значна ўзрастае.

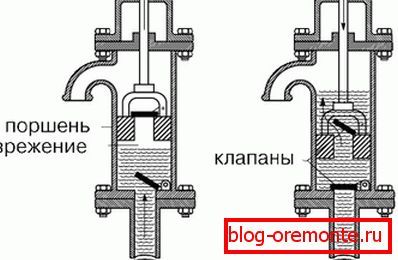

Поршневая сістэма з 1 цыліндрам.

У адрозненне ад шатунного механізму, гідраўліка мае значна большы ход працоўнага поршня. Плюс рух поршня становіцца больш плыўным. Хворым месцам гэтых помпаў лічыцца шчыльнасць судотыку поршня са сценкамі камеры. Мікрачасціны цэментавага раствора непазбежна трапляюць паміж поршнем і цыліндрам, значна узмацняючы знос дэталяў.

Аднацыліндровыя агрэгаты цяпер выкарыстоўваюцца рэдка, з-за нестабільнай, пульсавалай падачы раствора. Сістэма, забяспечаная двума, напераменку якія працуюць цыліндрамі забяспечвае стабільную, бесперабойную падачу складу і нашмат менш зношваецца.

Важна: гідраўліка можа працаваць на вадзе або на алеі. У першым выпадку ціск складзе каля 5 Мпа, у другім роўна ў 2 разы больш. Плюс алейная сістэма больш даўгавечная і надзейная.

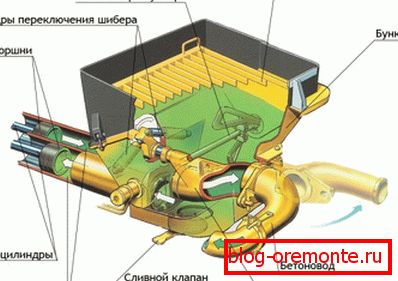

Схема поршневага бетанапомпы з 2 цыліндрамі.

Праца ротарнай сістэмы

Сямейства безпоршневых канструкцый некалькі шырэй, самым вядомым тут з'яўляецца ротарны бетанапомпы. Асновай сістэмы з'яўляецца ротар, на якім замацаваны прагумаваныя ролікі.

Пры кручэнні ротара, ролікі рухаюць бетонны раствор ад бетоноприемника ў патрэбным кірунку. Яны зручныя тым, што пры дапамозе рэверсу лёгка ўхіляюцца заторы і паветраныя кішэні.

Ротарная сістэма, часцей за ўсё выходзіць з ладу з прычыны зносу армаванага шланга і гумовых ўшчыльняльнікаў. Магутнасць такіх агрэгатаў, у параўнанні з поршневымі невялікая, плюс яны дрэнна пераносяць растворы з буйным напаўняльнікам тыпу друзу для бетонных вырабаў.

Шнековый бетанапомпы з'яўляецца разнавіднасцю ротарнай, без поршневай сістэмы. Прынцып працы шнека быў падрабязна апісаны яшчэ Архімедам. Але, нягледзячы на ​​сталы ўзрост, ён па сённяшні дзень шырока выкарыстоўваецца ў розных механізмах.

Набор злучальных рукавоў.

Інструкцыя тут простая, у скразную камеру змяшчаецца вінтавой шнек і пры кручэнні забяспечваецца рух субстанцыі. Нагляднай, вядомай з дзяцінства ілюстрацыяй можа стаць звычайная бытавая мясарубка.

Варыянты базавання агрэгатаў

Дадзены выгляд механізмаў на рынку прадстаўлены ў шырокім асартыменце, па спосабе базавання яны падзяляюцца на стацыянарныя і аўтамабільныя.

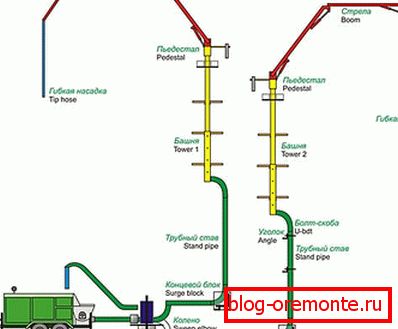

Падача раствора на вышыню.

стацыянарныя помпы

Стацыянарны кампактны бетанапомпы ўяўляе сабой асобную незалежную станцыю па перапампоўванні раствора. У залежнасці ад памераў і магутнасці можа выкарыстоўвацца як на буйных прамысловых аб'ектах, так і ў прыватным будаўніцтве. Грунтавацца можа на шасі або без яго.

Мабільны бетанапомпы, які не мае шасі, як правіла, валодае вялікай магутнасцю і ўсталёўваецца для забеспячэння растворам буйнога аб'екта, часцей за ўсё вышынных будынкаў. Наяўнасць шасі таксама не прадугледжвае транспарціроўку на значныя адлегласці. Шасі патрэбныя для зручнасці перамяшчэння ў межах аднаго аб'екта.

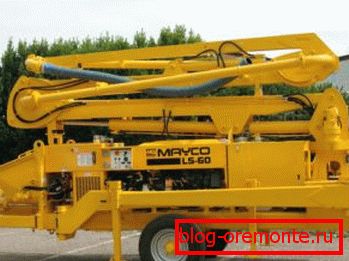

Стацыянарны агрэгат на аднавосевы шасі.

Важна: цяпер выпускаецца прычапной бетанапомпы, канструктыўна ён ставіцца да стацыянарных. Але наяўнасць магутнага аўтамабільнага шасі, дае магчымасць перамяшчэння на значныя адлегласці пры дапамозе цягача.

Для забеспячэння патрэб прыватнага будаўніцтва выпускаецца стацыянарны поршневай минибетононасос. Яго выкарыстоўваюць для працы ў сціснутых умовах і пры малых аб'ёмах. Акрамя поршневай сістэмы малагабарытны бетанапомпы можа працаваць ад пнеўматычнага прывада.

Пнеўматычны бетанапомпы распрацаваны адносна нядаўна і больш прызначаны для перапампоўкі аднародных ячэістых відаў бетону. Ён не валодае вялікай магутнасцю, плюс для стабільнай працы яму патрабуецца кампрэсар, што ва ўмовах будоўлі не заўсёды выканальна.

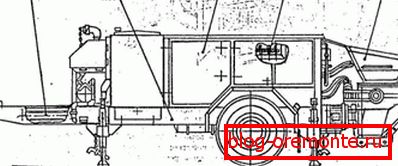

Схема прычапнога агрэгата.

Помпы на аўтамабільнай базе

Аўтамабільны бетанапомпы цяпер з'яўляецца самым распаўсюджаным варыянтам, як у прыватным, так і ў прамысловым будаўніцтве.

Калі параўноўваць з канкурэнтамі, то:

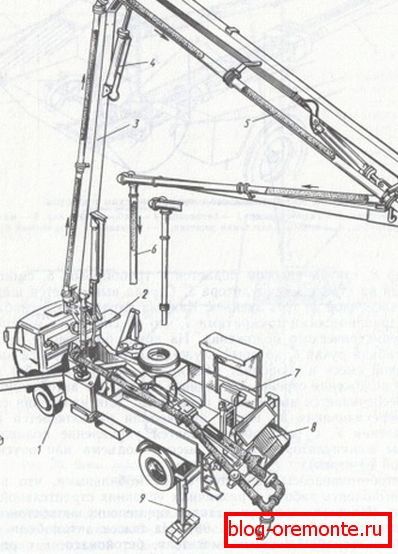

Avtobetononasosa схема.
  • Магутная стацыянарная ўстаноўка добрая толькі для вялікіх аб'ёмаў, яна непаваротлівая і дорага абыходзіцца ў абслугоўванні. Аўто бетанапомпы можа пад'ехаць на большасць аб'ектаў.
  • Большая частка стацыянарных агрэгатаў патрабуе арганізацыі харчавання, што не заўсёды магчыма ва ўмовах вядзення будоўлі. Аўтамабільны бетанапомпы з'яўляецца адзіным цэлым з машынай і сілкуецца ад яе энергаўстаноўкі.
  • Малагабарытны бетанапомпы на вялікай будоўлі не справіцца з аб'ёмамі. Што ж тычыцца прыватнага будаўніцтва, то кошт такога агрэгата не кожнаму гаспадару па кішэні. Значна танней замовіць аўто бетанапомпы і з яго дапамогай на працягу некалькіх гадзін заліць патрэбны аб'ём бетону. Кошт арэнды пры гэтым будзе прыкметна ніжэй пакупкі стацыянарнага агрэгата.
  • Акрамя таго, сучасныя комплексы аснашчаны высоўны стралой для зручнасці дастаўкі раствора на вышыню ці на аб'екты складанай канфігурацыі. У выпадку ж калі выкарыстанне стрэлы не магчыма, існуе аўтамабільны лінейны бетанапомпы. З яго дапамогай можна запампаваць раствор па трубах на адлегласць да 1 км па гарызанталі і да 120 м па вертыкалі.
  • Таксама немалаважным плюсам аўтамабільнага варыянту з'яўляецца тое, што ён абслугоўваецца прафесійным аператарам.

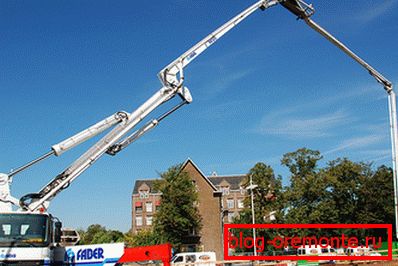

Выкарыстанне раскладны стрэлы.

Наколькі рэальна зрабіць агрэгат самастойна

Самы просты варыянт, гэта выраб поршневага помпы з адным цыліндрам. Першапачаткова пажадана разбірацца ў чарцяжах. Таксама вам спатрэбіцца доступ да такарным станку, каб зрабіць поршань і цыліндр. Плюс дадайце закупку рухавіка, рэдуктара і шиберного засаўкі.

Акрамя некаторых тэхнічных ведаў, неабходных для творы дакладных разлікаў, вы яшчэ павінны мець залатыя рукі і хоць бы пачатковы вопыт працы з механізмамі. Спецыялісты сцвярджаюць, што калі ўсё купляць і рабіць з нуля, то танней і хутчэй замовіць аўто бетанапомпы.

Бетоноприемник для шнекового помпы.

На відэа ў гэтым артыкуле паказаны прынцып працы бетанапомпы.

выснову

Выкарыстанне бетанапомпы гэта не толькі значная эканомія часу. Справа ў тым, што многія віды раствора, асабліва хуткацвярдзельныя і ячэістыя бетоны, па тэхналогіі павінны залівацца на працягу кароткага часу і без дадзенага агрэгата тут проста не абысціся. А пра прынцып яго дзеяння мы вам падрабязна распавялі ў дадзенай публікацыі.

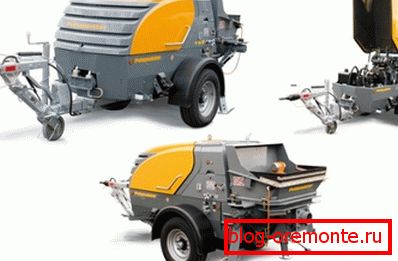

Асартымент мабільных бетанапомпаў.
