Глыбінны вібратар для бетону: асаблівасці механічных,

Цяжка сустрэць будаўнічыя працы, дзе не выкарыстоўваюцца растворы, напрыклад, бетон. Для працы з ім ёсць спецыяльныя прыстасаванні і інструменты, якія дапамагаюць дамагчыся неабходнага якасці. У дадзеным артыкуле гаворка пойдзе пра глыбінных вібратараў, якія ўжываюцца для ўшчыльнення бетонных раствораў у армаваных маналітных канструкцыях, бетонных і ЖБВ для зборнага будаўніцтва.

На фота - выкарыстоўваецца партатыўны вібратар для бетону

Агульная тэорыя

Атрыманне высакаякаснага бетону немагчыма без правядзення ўшчыльнення сумесі, гэта таксама ўплывае на трываласць матэрыялу і даўгавечнасць яго эксплуатацыі.

У адваротным выпадку ў ёй будзе ўтрымлівацца вялікая колькасць паветра, да прыкладу:

  • у пластычнай кансістэнцыі параметр можа дасягнуць 15%;
  • ў жорсткай - да 45%.

Арыентыровачна прынята лічыць, што 1% памяншае трываласць гатовага бетону да 5%. Яго ўшчыльненне як раз неабходна для выдалення паветраных бурбалак і раўнамернага кампактнага размеркаванне складнікаў сумесі.

Інакш, які трапіў паветра і згусткі буйнога запаўняльніка зробяць матэрыял:

  • сітаватым;
  • з неаднароднай структурай;
  • нетрывалым.

Ўшчыльніць бетонную сумесь дапаможа бетонны глыбінны вібратар.

Мадэлі бываюць:

  • ўнутранымі (Глыбіннымі), калі рабочая частка апускаецца ў бетонную сумесь і перадае ёй ваганні праз корпус;
  • павярхоўнымі (Площадочными), якія ўсталёўваюць на выкладзеную бетонную сумесь, а ваганні перадаюцца ёй праз рабочую пляцоўку;

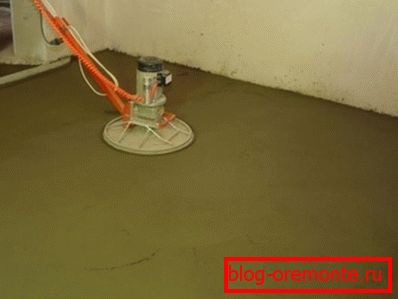

павярхоўная мадэль
  • вонкавымі, Іх мацуюць захопныя прыладай непасрэдна на апалубцы і перадаюць бетоннай сумесі ваганні прама праз яе;
  • vibroploŝadkami - стацыянарнай формы агрэгатамі, якія выкарыстоўваюць на заводах і палігонах для зборных ЖБВ.

Працэс адбываецца наступным чынам:

  1. Што робяцца ваганні невялікі амплітуды перадаюцца часціцам бетоннага раствора, з-за чаго ён становіцца цякучым, набываючы павышаную рухомасць.
  2. Пры гэтым часціцы пачынаюць перамяшчацца, імкнучыся заняць пад дзеяннем сілы цяжару найбольш устойлівае становішча, а аб'ём бетоннай сумесі становіцца найменшай.

Тым самым забяспечваецца атрыманне шчыльнага бетону з трывалай структурай, якая не баіцца вады і маразоў. Бурбалкі паветра пры гэтым выходзяць на паверхню, а вадкасць становіцца цяжкай. Часовае цякучай стан дазваляе расцячыся па форме і ўшчыльніць пад уласнай масай.

Савет: для атрымання найлепшага выніку лепш ужываць поличастотные (з розным лікам ваганняў) вібратары. Каб не купляць, іх можна ўзяць у арэнду, што значна больш выгадна.

Абсталяванне можа мець наступны тып прывада:

  • электрамеханічны;
  • электрамагнітны;
  • пнеўматычны;
  • гідраўлічны;
  • маторны.

Акрамя сухіх кампанентаў, у растворы таксама ёсць і вада. З тэорыі нам вядома, што для зацвярдзення цэменту яе дастаткова ў колькасці каля 10% ад яго масы. Аднак у такім выпадку працаваць з растворам будзе нязручна.

Таму вады звычайна ў бетоне бывае больш чым гэта неабходна. Высыхаючы, яна таксама пачынае утвараць пары, якія ўплываюць на трываласць матэрыялу ў горшы бок. У сувязі з гэтым аднаго ўшчыльнення для атрымання неабходнага бетону недастаткова. Трэба таксама правесці разлік цэментава-воднага адносіны, каб атрымаць патрабаваныя параметры.

Савет: выкарыстанне пластыфікатараў ў складзе сумесі павялічыць яе рухомасць, дазволіць скараціць аб'ём вады, што паменшыць пары і зэканоміць злучнае (цэмент).

Прымяненне вібратара дае магчымасць прыбраць з раствора лішнюю ваду, а пластыфікатары скароцяць сам працэс. Гэта стане гарантыяй таго, што сумесь не будзе распластоўвацца з-за доўгага вібраваннем.

Рада: калі вам неабходна вырабіць дэмантаж бетонных канструкцый або зрабіць у іх канаўкі, рэзка жалезабетону алмазнымі коламі сёння прызнана адной з самых паспяховых у гэтым пытанні.

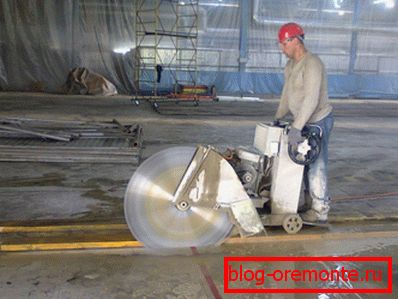

Прымяненне алмазнага рэзання

глыбінныя вібратары

Разабраўшыся з тэорыяй, давайце спынімся на самым неабходным абсталяванні для яе рэалізацыі - глыбінным вібратарам для бетону. Яго дапамогай праводзяць ўшчыльненне бетонных раствораў пры іх кладцы.

Актыўна спрыяюць гэтаму вырабляюцца абсталяваннем механічныя ваганні пры яго апусканні ў сумесь.

Пры выкарыстанні глыбінных вібратараў у раствора:

  • памяншаецца ўсаджванне;
  • скарачаецца ползучесть;
  • павышаецца марозаўстойлівасць;
  • ствараецца воданепранікальнасць.

віды

Мадэлі могуць быць высокачашчынныя і з механічным прывадам. Кошт апошніх ніжэй, аднак, іх рэсурс працы, якасць ўшчыльнення бетону і прадукцыйнасць істотна ніжэй. Самы лепшы вынік дасягаецца вібрацыямі частатой 10000-12000 у хвіліну.

Пры гэтым у механічных пад нагрузкай абароты падаюць да 9000, у высокачастотных дадзены паказчык не вышэй за 5%. З-за гэтай прычына выкарыстанне высокачашчыннага абсталяванне з'яўляецца больш мэтазгодным.

механічныя

Прывад можа складацца з бензінавага або электрычнага рухавіка. У бетонную сумесь апускаецца вибробулова з убудаваным эксцэнтрыкам, якой паведамляе крутоўны момант гнуткі вал.

Савет: лепш за ўсё паказаў сябе ў рабоце механічны вібратар з электрычным рухавіком.

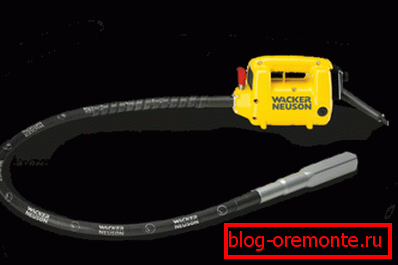

Ручной механічны варыянт вібратара для ўшчыльнення бетоннай сумесі

Бензінавы рухавік абмяжоўвае мабільнасць і апраўданы толькі там, дзе няма электрычнай галінкі. Выхадам з дадзенай сітуацыі можа стаць камплект, у які ўваходзіць бензінавы генератар і вібратар глыбінны для бетону пад 220 вольт. Найбольш зручным абсталяваннем такога плану лічацца мадэлі Dingo, EnarAVMU (Іспанія), Imer (Італія). Маса рухавіка не перавышае 5,5 кг, што дае магчымасць насіць яго без працы па будпляцоўцы на плячы.

Рада: не купляйце вибробулаву для вібратара дыяметрам звыш 50 мм. У адваротным выпадку з-за цяжару яна можа проста пашкодзіць абсталяванне - сарваць разьбу на гнуткім вале, прычым яе кошт разам з ім звычайна роўная палове ці крыху вышэй за ўсё камплекты.

Для падаўжэння службы механічнага вібратара трэба раз у паўгода праводзіць ТО гнуткага вала. Адначасова з гэтым рэкамендуецца разбіраць і чысціць электромотор.Очень часта за час гэты час у ім назапашваецца вялікая колькасць раствора і цэментавага малака. Гэта абцяжарвае астуджэнне матора, што можа стаць прычынай паломкі.

Савет: у выпадку неабходнасці пракладкі скрозь падмурак неабходных камунікацый, вам дапаможа алмазнай свідраванне адтулін у бетоне неабходнымі па дыяметры каронкамі.

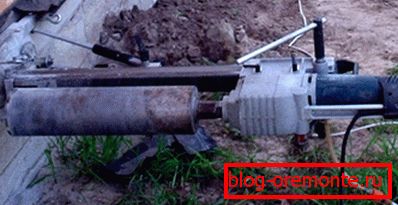

Бурэнне падмурка з дапамогай алмазнай каронкі

высокачашчынны

У гэтым выпадку канструкцыя некалькі іншая - электрарухавік усталёўваецца прама ў вибробулаве і забяспечаны эксцэнтрыкамі. Яго корпус воданепранікальны, а канструкцыя забяспечвае электраізаляцыі.

Харчаваннем з'яўляецца бяспечнае напружанне 42В з частатой 200Гц, таму і называюць яго высокачашчынным. Напружанне на абсталяванне паступае ад электроннага пераўтваральніка, які сілкуецца ад 220В.

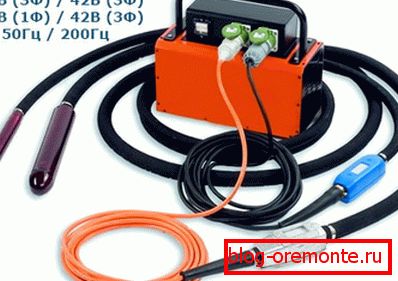

высокачашчынны вибратор для бетона

Апошні пабудаваны на электронных кампанентах, без выкарыстання механічных дэталяў. Яго тэрмін эксплуатацыі практычна бязмежны. Сістэма абароны ад розных пазаштатных сітуацый зрабіла апарат абсалютна бяспечным для вібратара, падлучанага да яго, і для аператара. Высокачашчынныя абсталяванне цалкам абаронена ад знешніх уздзеянняў і можа выкарыстоўвацца нават у дождж.

Ад стандартных механічных апаратаў яно адрозніваецца:

  • вялікім тэрмінам эксплуатацыі;
  • высокай прадукцыйнасцю;
  • трываласцю і надзейнасцю;
  • мінімальным тэхнічным абслугоўваннем (досыць прамыць напорам вады часткі, погружаемые у бетон);
  • невялікім коштам эксплуатацыі.

Савет: будаўнічым кампаніям, пастаянна праводзяць бетонныя работы, варта мець у запасе адзін вібратар.

Самаробны вібратар для бетону

Прамысловасць сёння гатовая прапанаваць пакупнікам разнастайныя тыпы абсталявання для ўшчыльнення раствора. Але, яго можна вырабіць і самастойна, прычым для гэтага ёсць некалькі спосабаў.

Выкарыстоўваем бытавой перфаратар

  1. Вам спатрэбіцца абсталяванне магутнасцю ад 1,5 кВт. Увесь працэс будзе адбывацца ў рэжыме «малатка», так што пераключыце перфаратар загадзя.
  2. Асадкай можа служыць якая ўваходзіць у камплект піка, якую трэба будзе ўперці на апалубку.

Савет: для дасягнення добрага злучэння паміж пікай і апалубкай выкарыстоўвайце сальных шайбу.

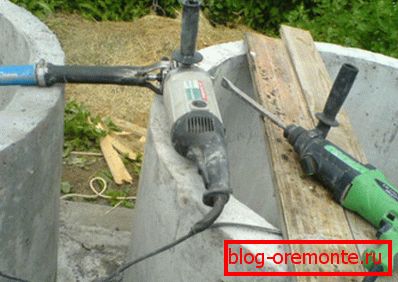

Выкарыстанне ў якасці вібратара па бетоне перфаратара і балгаркі

Ужыванне дадзенага самаробнага вібратара дазволіць дамагчыся больш раўнамернага размеркавання бетоннай сумесі. Эфект, вядома, цяжка параўнаць з гэтым прафесійным абсталяваннем, але ён усё роўна будзе, таму такі апарат можаце смела выкарыстоўваць для нескладаных канструкцый.

Калі вам трэба будзе апрацаваць адносна невялікую глыбіню раствора, ўжыеце метад «штыкования». У гэтым выпадку на канец асадкі прыварыць яшчэ адну, каб іх агульная даўжыня была роўная глыбіні апрацоўванай формы. Працэс заключае ў упирании яе ў дно апошняй і пастаянным яе переставленные. Так вы зможаце апрацаваць неабходную плошчу.

дрыль

Замяніць перфаратар можна звычайнай ўдарнай дрылём магутнасцю 1 кВт і больш. У дадзеным выпадку давядзецца спачатку заняцца вырабам адмысловай асадкі, у якой будзе эксцэнтрык і трывалы нержавеючы наканечнік.

Інструкцыя выглядае так:

  1. Падбярыце сталёвую нержавелую трубку даўжынёй 400-600 мм і O 30-40 мм.
  2. Вырабіце ўнутраны стрыжань з металічнага загваздкі O 12-15 мм. Да яго неабходна прыварыць прастакутную пласціну шырынёй 15-20 мм. Ён неабходны для зрушэння ўсяго механізму ў бок і падтрымлівання вібрацыі.

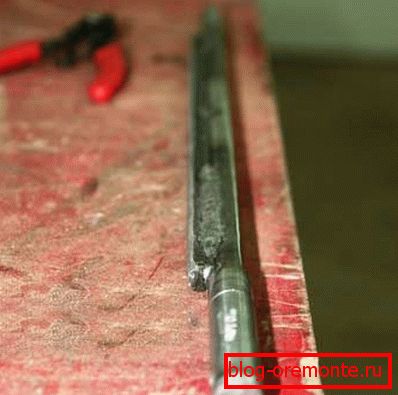

Насадка на дрыль
  1. Прасвідруйце ў канцы стрыжня папярочны скразную адтуліну для мацавання прывада.
  2. Сумесціце паміж сабой выраблены цэнтральны элемент і сталёвую трубку.

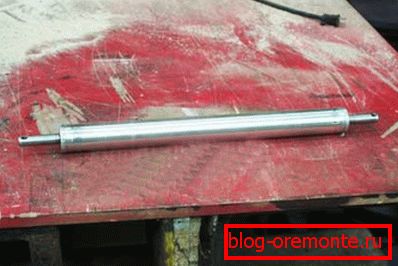

стрыжань
  1. Падбярыце 2 падшыпніка для вольнага кручэння стрыжня, ​​апошні павінен у іх уваходзіць шчыльна.
  2. Завядзіце стрыжань ўнутр трубкі і напакуйце на яго з двух бакоў падшыпнікі.

Рада: абрэжце з насавой частцы частка стрыжня, ​​пакінуўшы прыкладна 5-10 мм. Не забудзьцеся таксама абараніць падшыпнікі з двух бакоў ад пылу і бруду, інакш канструкцыя хутка выйдзе з ладу. Пры гэтым не эканомце на іх, так як яны будуць несці асноўную нагрузку.

  1. Надзеньце на другі канец стрыжня трывалую ўтулку, забяспечыўшы поўную абарону вярчальнага гасцінца.

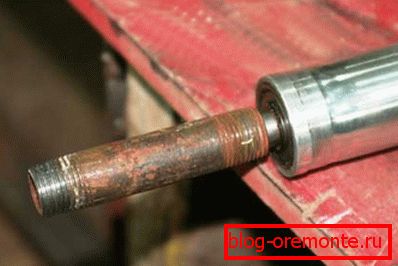

Ўтулка і падшыпнік
  1. Надзеньце на вал трубку так, каб з двух бакоў засталося па 40-50 мм. Пры кручэнні, стрыжань будзе забяспечваць вібрацыю, што і патрабуецца ад абсталявання.
  2. Пасадзіце з аднаго боку яго на падрыхтаваную раней ўтулку, потым уприте яго ў праведзеная адтуліна ў нашым стрыжні і злучыце іх паміж сабой.
  3. Пры ўсталёўцы ўтулку уприте у падшыпнік, надзейна схаваўшы злучэнне.
Трубка для эксцэнтрычнага вала
  1. Нацягніце на ўтулку шланг і зафіксуйце яго хамутом, прыдумайце ахоўны кажух для наканечніка.

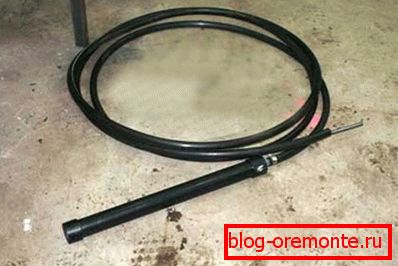

Гатовы самаробны вібратар для ўшчыльнення бетону

Пасля гэтага зроблены сваімі рукамі глыбінны вібратар гатовы да ўжывання.

выснову

Праца з бетоннай сумессю патрабуе вызначаных ведаў, калі вы хочаце атрымаць у выніку якасны матэрыял, які валодае неабходнымі характарыстыкамі. Для гэтага ўжываюць глыбінны вібратары, якія палягчаюць працэс і дазваляюць дамагчыся заяўленых якасцяў.

Акрамя прафесійнага абсталявання, для нескладаных прац можна вырабіць іх самастойна з падручных сродкаў. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
