Дзюбеля па бетоне - іх віды і прымяненне

З развіццём будаўнічых тэхналогій разам з новымі матэрыяламі на рынку сталі з'яўляцца і новыя крапежныя прылады. У прыватнасці, шырокае распаўсюджванне атрымалі дзюбелі для бетону розных канструкцый і рознага прызначэння. Далей мы падрабязней разгледзім, якімі яны бываюць і для якіх мэт іх выкарыстоўваюць.

Усталяваны ў бетон распорный дзюбель

Што такое дзюбель

Агульныя звесткі

Дзюбель ўяўляе сабой крапежны элемент, які складаецца з двух частак:

  • распорной гільзы, Выкананай часцей за ўсё з поліпрапілена;
  • металічнага шрубы, Які пры ввинчивании стварае ціск унутры адтуліны.

Дадзеная сістэма дазваляе мацаваць разнастайныя цеплаізаляцыйныя, абліцавальныя і іншыя элементы да розных будаўнічых матэрыялаў, няхай гэта будзе полнотелый або кіпры бетон, цэгла, дрэва і г.д.

асаблівасці мантажу

Каб забяспечыць якаснае мацаванне, неабходна правільна выканаць сваімі рукамі адтуліну, у якое будзе устаўляцца крапеж. Да прыкладу, для полнотелого бетону выкарыстоўваюць перфаратар і свердзел з цвёрдасплаўным наканечнікам.

схема мантажу

Кіпры ж бетон наадварот не рэкамендуецца свідраваць перфаратарам, бо гэта прывядзе да выкрашиванию матэрыялу. Адпаведна, у такім адтуліне надзейна зафіксаваць нічога не атрымаецца.

Савет! Часам, пры мантажы розных канструкцый, узнікае неабходнасць атрымаць адтуліны буйнога дыяметра. У такім выпадку выконваюць алмазнай свідраванне адтулін у бетоне.

Акрамя таго, вельмі важна, каб дыяметр адтуліны супадаў з дыяметрам гільзы. Да прыкладу, паменшанае адтуліну ў сітаватасці бетоне можа прывесці да таго, што матэрыял парэпаецца.

віды дзюбеляў

На сённяшні дзень існуе мноства відаў дзюбеляў для бетону, пералічваць якія можна вельмі доўга.

Таму вылучым найбольш распаўсюджаныя:

  • Звычайныя распорные;
  • матылёк;
  • універсальныя;
  • Дзюбель-Цвікі;
  • Фасадныя (парасоны);
  • хімічныя;
  • КВТ;
  • гігабайт.

Цяпер больш падрабязна разгледзім іх асаблівасці і прызначэнне.

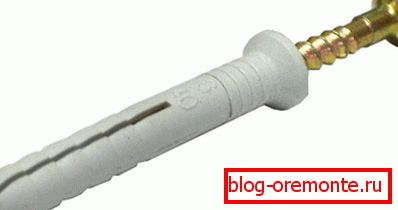

Звычайны распорный крепеж

распорный

распорный дзюбель для бетоннай сцяны дазваляе выконваць мантаж розных жорсткіх канструкцый. Дадзены тып крапяжу можа адрознівацца тыпам капялюшыкаў шрубы. Часцей за ўсё яны выкананы «впотай» і пад крыжовую адвёртку.

Аднак шрубы вялікіх дыяметраў часам сустракаюцца і пад ключ з шасціграннай головкой.Как правіла, яны маюць шиферообразную разьбу, дзякуючы чаму пры мантажы дзюбель у бетон забіваецца малатком.

У выпадку дэмантажы, перад тым як выцягнуць дзюбель з бетоннай сцяны, трэба проста выкруціць шрубу. Пасля гэтага гільзу лёгка выняць з адтуліны.

Трэба сказаць, што адрознівацца могуць і самі гільзы. Яны бываюць двух або трехраспорными. Часцяком маюць шыпы і блакавальныя язычкі, якія спрыяюць надзейнай фіксацыі крапяжу ў адтуліне.

Памеры дзюбеля для бетону могуць быць самымі рознымі. Таму выбіраць варта ў залежнасці ад тыпу канструкцыі, якая будзе мантавацца.

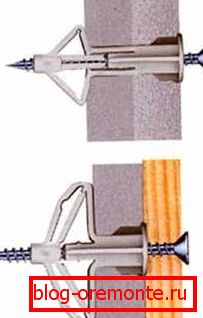

На фото - крепеж «матылёк»

матылёк

Выкарыстоўваецца для пустотелых або танкасценных канструкцый. Гільза такога мацавання ўстаўляецца ў скразную адтуліну. Пасля вворачивания шрубы, зваротная яе бок складваецца, у выніку чаго адбываецца фіксацыя.

Савет! Для забеспячэння якаснага мацавання, варта набываць вырабы ад вядомых вытворцаў. Таму кошт не павінна гуляць вырашальную ролю пры выбары дзюбеляў.

універсальны крепеж

універсальны

Дадзены крепеж ў полнотелых сценах ідэнтычны распорные. У пустотелых жа сценах пры вворачивании шрубы, гільза заварочваецца ў вузел, у выніку чаго адбываецца фіксацыя па прынцыпе «Матылі». Такім чынам, адзін і той жа крапеж можна выкарыстоўваць для розных паверхняў.

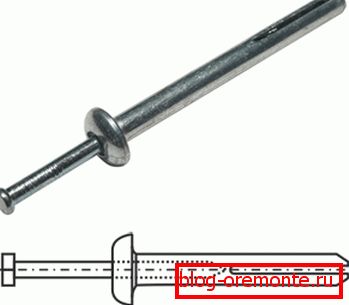

Дзюбель-цвік

цвік

Дадзены крепеж ўяўляе сабой металічны дзюбель для бетону, прызначаны для няздымная мацавання розных тонкаліставая матэрыялаў і профілю да бетону.Допускается яго выкарыстанне для скразнога мацавання профілю.

«Цвік» мае такую ​​канструкцыю, што мацаванне яго ў сцяне вырабляецца з дапамогай забівання. Як правіла, для мантажу выкарыстоўваюць пісталет для забівання дзюбеляў у бетон, аднак, выканаць гэтую працэдуру можна і малатком.

«Парасон» з металічным стрыжнем

фасадны

Фасадны крепеж можна аднесці да асобнай групе.

Ён прызначаны для мантажу цеплаізаляцыі:

  • пенапалістырола;
  • Кудзелістых пліт;
  • Мінеральных мацюкоў.

Па сутнасці гэта той жа распорный дзюбель, але падоўжаны і з павялічанай шляпкой.Сама гільза выканана з ударатрывалага поліпрапілена, а стрыжань з армаванага шкловалакном поліаміда. Часам сустракаюцца «парасоны» з металічным стрыжнем. (Гл. Таксама артыкул Саморезы па бетоне: асаблівасці.)

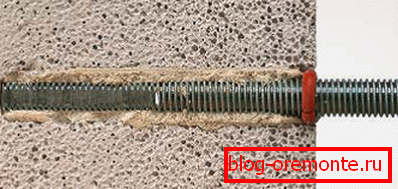

хімічны дзюбель

хімічны

Яшчэ адным незвычайным тыпам крапяжу з'яўляецца хімічны дзюбель для пенабетону.

Ён складаецца з двух элементаў:

  • Капсулы з хімічным складам;
  • Металічнага шрубы.

Інструкцыя па мантажы такога дзюбеля выглядае наступным чынам:

  • У першую чаргу ў пенабетону свідруецца адтуліна неабходнай даўжыні.
  • Затым у адтуліну ўстаўляецца капсула з хімічным складам.
  • Далей ўкручваецца шрубу. Пры гэтым капсула разбіваецца, і хімічны склад пранікае ў поры пенабетону.
  • Пасля гэтага трэба дачакацца, пакуль застыне рэчыва. У залежнасці ад тыпу складу, на гэта можа спатрэбіцца ад некалькіх гадзін да сутак.
КВТ крепеж

КВТ

КВТ створаны спецыяльна для мантажу ў газабетон. Яго асаблівасцю з'яўляецца шырокая разьба, размешчаная на вонкавым боку гільзы. Дзякуючы ёй атрымліваецца надзейнае счапленне з сітаватым матэрыялам падставы. (Гл. Таксама артыкул Шліфоўка бетону: як зрабіць.)

Пры вворачивании гільзы ў газабетон, яна не разбурае яго структуру, а наразае ў ім разьбярства. У залежнасці ад маркі матэрыялу, дзюбель для лёгкага бетону КВТ здольны вытрымаць 400-600 кг.

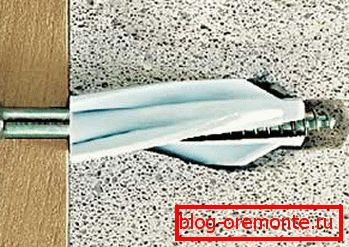

гігабайт крепеж

гігабайт

Крепление гігабайт представляет собой дюбель для полистиролбетонных блоков.По сути, это распорная гильза со спиралевидными лопастями.

Дзякуючы такой канструкцыі, дзюбель для полистиролбетонагігабайтспособен вытрымаць вялікія нагрузкі, таму яго выкарыстоўваюць пры мантажы навясных шаф, радыятараў ацяплення, паліц пад бытавую тэхніку і г.д.

Савет! Перад мантажом розных канструкцый у некаторых выпадках можа ўзнікнуць патрэба ў механічнай апрацоўцы сцяны. У такіх сітуацыях выкарыстоўваюць алмазны інструмент, у прыватнасці, не рэдка выконваецца рэзка жалезабетону алмазнымі коламі.

выснову

На будаўнічым рынку існуе вялікі выбар дзюбеляў для бетону, прызначаных для самых розных мэтаў. Таму, для забеспячэння надзейнага мацавання, неабходна правільна падабраць крепеж ў кожным асобным выпадку, а таксама выканаць мантаж у адпаведнасці з тэхналогіяй, прапанаванай вытворцам.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.

А калі вы захочаце даведацца, як выглядае, напрыклад, дзюбель для полістыролбетону, чытайце іншыя матэрыялы на нашым сайце.
