Дом з бруса 8х10: парады будаўніку

На якой падмурку можна будаваць дом 8 на 10 з бруса? Колькі матэрыялу закупляць для яго сцен? Які лучыць брус у кутах і зрошчваць на прамых участках сцен? У артыкуле нам трэба будзе знайсці адказы на гэтыя і некаторыя іншыя пытанні.

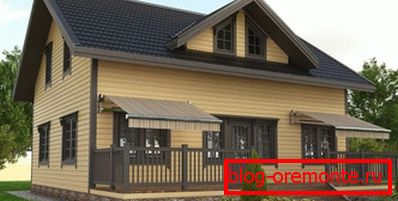

Праект і яго ўвасабленне падзяляюць велізарныя выдаткі часу, высілкаў і сродкаў. Частка праблем, якія паўстануць перад будаўніком, мы сёння закранем.

падмурак

з надзеяй

Драўніна - матэрыял параўнальна лёгкі. Шчыльнасць сухога дрэва утрая - у чатыры разы менш, чым у чырвонага керамічнага цэглы.

Калі ўзгадаць пра тое, што дзякуючы лепшым цеплаізаляцыйным якасцях матэрыялу сцяны можна будаваць больш тонкімі - высновы відавочныя: драўляны дом будзе важыць няшмат.

Наколькі трохі? Давайце разлічым прыблізную масу хаты з бруса 8х10. Дамовімся, што дом аднапавярховы, з вышынёй сцен 3,2 метра. Таўшчыня які выкарыстоўваецца ў якасці будаўнічага матэрыялу бруса - 150 міліметраў.

Звярніце ўвагу: мы наўмысна грэбуем плошчай праёмаў і франтонаў. Памяншэнне масы сцен за кошт дзвярэй і вокнаў збольшага кампенсуецца яе павелічэннем за кошт будаўніцтва суцэльных франтонаў; акрамя таго, наша задача - выканаць толькі прыблізны разлік.

Каб не ўскладняць сабе задачу зь перавышэньнем, мы будзем будаваць свае разлікі на трох дапушчэннях:

  • Шчыльнасць сухога бруса роўная 500 кг / м3.
  • Поўная маса будынка пры збалансаванасці яго канструкцыі прыкладна роўная падвоенай масе вонкавых сцен.
  • Каб кампенсаваць ўплыў няўлічаных фактараў (напрыклад, снеговой нагрузкі ў экстрэмальна снежную зіму), мы ўвядзем каэфіцыент запасу трываласці 1,3.

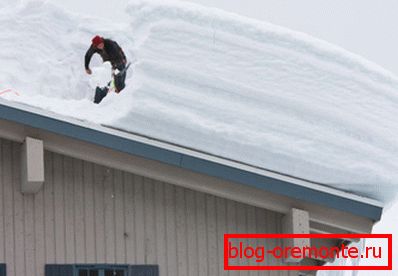

Снежная зіма можа стаць для дома сур'ёзным выпрабаваннем на трываласць.

Разлік нагрузкі

Такім чынам, на якую нагрузку трэба разлічваць падмурак пад брусовой дом?

  • Агульная працягласць сцен роўная 8 + 8 + 10 + 10 = 36 метраў.
  • Іх плошча - 36 * 3,2 = 115,2 м2.
  • Аб'ём пры таўшчыні 0,15 метра роўны 115,2 * 0,15 = 17,28 м3.
  • Маса - 17,28 * 0,5 = 8,64 тоны.
  • Стала б, з улікам масы іншых канструкцый і запасу трываласці падмурак варта разлічваць, зыходзячы з нагрузкі не менш чым 8,64 * 2 * 1,3 = 22,5 тоны.

рашэнні

Самае таннае і ўніверсальнае рашэнне - падмурак для брусового дома на шрубавых палях. Ён пераносіць нагрузку з друзлых або пластычных верхніх слаёў глебы на якія ляжаць ніжэй больш шчыльныя пласты; пры гэтым шрубавыя палі не патрабуюць падрыхтоўкі пляцоўкі або террасирования схілу.

Карысная нагрузка адной палі самага хадавога памеру - 108/300 мм (труба / лопасці) - залежыць ад тыпу грунта і ў горшым выпадку ацэньваецца прыкладна ў 2 тоны. Менавіта на гэта значэнне варта арыентавацца без папярэдніх геалагічных даследаванняў.

Відавочна, што для будаўніцтва хаты з прафіляванага бруса 8х10 спатрэбіцца не менш 11-12 паль, якія пры ўмове самастойнага укручвання абыйдуцца ўсяго ў 20-40 тысяч рублёў.

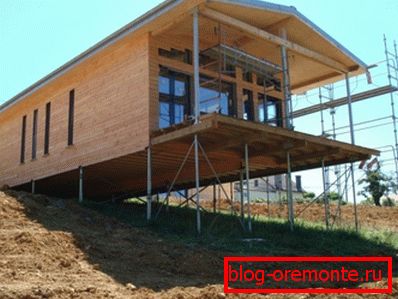

Вінтавой падмурак можа быць збудаваны на складаным рэльефе без папярэдняй падрыхтоўкі.

Звярніце ўвагу: гэтак вялікі роскід кошту звязаны з тым, што ў продажы можна сустрэць палі не толькі рознай даўжыні, але і з рознымі тыпамі наканечнікаў (кошт адліванага наканечніка куды вышэй, чым зварнога), і з розным антыкаразійным пакрыццём (ацынкаваныя палі даражэй фарбаваных) .

Столбчатый падмурак будуецца на мясцовасці без значных перападаў вышыні. Узвесці яго сваімі рукамі нескладана, аднак у гэтым выпадку спатрэбіцца некаторы колькасць земляных работ: цагляныя ці каменныя слупы заглубляются на 20-50 сантыметраў і ўсталёўваюцца на пяшчаную падсыпку.

Самы дарагі (але і валодае найбольшай апорнай здольнасцю) падмурак - істужачны. Арміраваная стужка шырынёй 40-60 сантыметраў закладваецца не толькі пад вонкавай сцяной, але і пад масіўнымі ўнутранымі перагародкамі. Перш за ўсё - пад той з іх, якая стане апорай для бэлек перакрыцця.

разлік матэрыялу

Колькі трэба бруса на дом 8 на 10? Перад намі нескладаная задача са школьнага курсу геаметрыі.

Інструкцыя па падліках колькасці прафіляванага бруса памерам 150х150 для будаўніцтва дома складаецца з наступных этапаў:

  • Паверхню сцен разбіваецца на элементарныя геаметрычныя фігуры - прастакутнікі і трыкутнікі з вядомым памерам бакоў.
  • Іх плошча сумуецца (у выпадку праёмаў прасцей адняць іх плошча з агульнай плошчы сцяны).
  • Атрыманы вынік памнажаецца на таўшчыню бруса. Да атрыманага ліку дадаецца прыкладна 15% на абразанне.

Выкажам здагадку, што мы будуем дом 8х10 з прафіляванага бруса папярочным перасекам 140 мм. Вышыня знешніх сцен - 3 метра; вышыня франтонаў просты двухсхільным даху - тыя ж 3 метра. У доме чатыры дзверы памерам 2 * 0,9 метра і 12 вокнаў памерам 1,2 * 1,4 метра.

Стандартная даўжыня бруса - 6 метраў. Стала быць, для падтрымкі бэлек перакрыцця, якія прыйдзецца зрошчваць, нам спатрэбіцца як мінімум адна суцэльная перагародка. Мы размесцім яе ўздоўж дома.

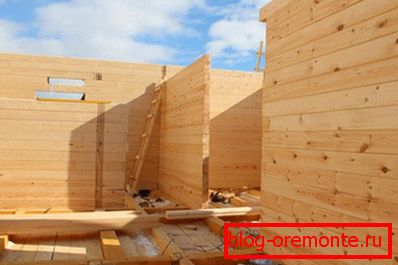

Гэтая перагародка стане апорнай нароўні з вонкавымі сценамі.
  • Кожны франтон можна прадставіць як два прастакутных трыкутніка з катэтамі даўжынёй 3 і 4 метра. Плошча аднаго такога трыкутніка роўная 3 * 4/2 = 6 м2, плошча ўсіх франтонаў без уліку праёмаў - 6 * 4 = 24 м2.
  • Плошчу знешніх сцен і падоўжнай перагародкі роўная (10 + 10 + 10 + 8 + 8) * 3 = 138 м2.
  • Плошчу праёмаў роўная 4 * (2 * 0,9) + 12 * (1,2 * 1,4) = 27,36 м2.
  • Агульная плошча ўсіх суцэльных збудаванняў з бруса за вылікам праёмаў - 24 + 138-27,36 = 134,64 м2.
  • Аб'ём матэрыялу сцен - 134,64 * 0,14 = 18,8496 м2. З улікам запасу нам трэба будзе закупляць 22 кубаметру бруса.

Не забудзьцеся: мы разлічылі толькі колькасць прафіляванага бруса для сцен. Каркасныя перагародкі, кроквы і бэлькі разлічваюцца асобна; разлік патрабуе папярэдняга складання дэталёвага эскіза.

злучэння

Злучаць брус нам давядзецца і ў кутах, і на прамых участках сцен: іх даўжыня перавышае даўжыню бруса. Якія спосабы злучэнняў магчымыя?

куты

Злучэнне вполдерева - адно з самых простых. Тарцы абодвух злучаюцца брусаў выбіраюцца на палову таўшчыні. Каб кут не прадзьмухваецца, злучэнне (як і ўвесь астатні брус) пракладваецца натуральным валакном - пянькой ці джутам.

Асноўны недахоп злучэння вполдерева - у тым, што пры сушцы аб'ём бруса памяншаецца. Калі для будаўніцтва быў закуплены прасушаны прафіляваны (і тым больш клеены) брус, куты прадзьмухвацца не будуць у любым выпадку; а вось калі драўніна першапачаткова была вільготнасцю 30 і больш працэнтаў, злучэння пасля ўсаджвання прыйдзецца паўторна канапаціць.

Куда более разумная альтернатива - соединение » в теплый угол» (оно же - «в коренной шип»). Шип шириной от 1/4 до 1/2 ширины бруса выбирается на торце одного из соединяющихся брусьев; сбоку второго углового бруса выбирается соответствующих размеров шип. Благодаря сложной конфигурации соединение не продувается; кроме того, оно препятствует взаимному смещению бруса.

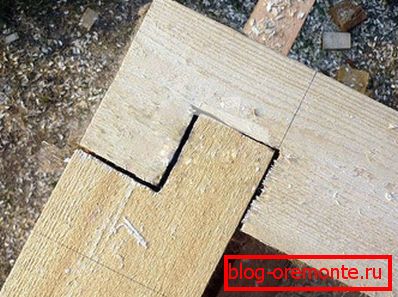

На фота - злучэнне

Карысна ведаць некалькі нюансаў:

  1. Пазу робіцца крыху больш шыпа (прыкладна на міліметр па ўсіх памерах). Нам трэба пакінуць месца пад ўшчыльненне.
  2. Вянкі фіксуюцца нагелямі з крокам не больш за 1,5 метраў; пры гэтым нагель абавязкова павінен прысутнічаць у кожным куце зруба.
  3. Шып можа быць не толькі прамым, але і пашырацца ад падставы. У гэтым выпадку злучэнне будзе прыкметна трывалей.

Заметьте: мы рассмотрели простейшие угловые соединения без остатка, в которых брус не выдается за пределы угла. злучэння с остатком надежнее и лучше защищают от сквозняков, однако увеличивают затраты на строительство.

прамыя сцены

Найпростае рашэнне для зрошчвання бруса на прамых участках сцен - праславутае злучэнне вполдерева. У адрозненне ад кутоў, брус выбіраецца не па гарызанталі, а па вертыкалі: у гэтым выпадку злучэнне не будзе прадзьмухвацца. Адсутнасць зрушэння забяспечваецца нагелямі.

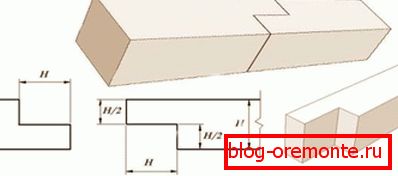

Найпростае падоўжнае злучэнне.

выснову

Будзем спадзявацца, што чытач знайшоў у артыкуле патрэбныя яму адказы. Калі нешта засталося незразумелым - відэа ў гэтым артыкуле раскажа больш падрабязна пра гэта. Поспехаў у будаўніцтве!
