Дэфармацыйных шво ў бетоне: неабходнасць прымянення і

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляюць дэфармацыйныя швы ў бетонных падлогах і аналагічных канструкцыях і навошта яны патрэбныя. Таксама мы разгледзім асноўныя тыпы гэтых канструкцыйных элементаў і спосабы іх рэалізацыі.

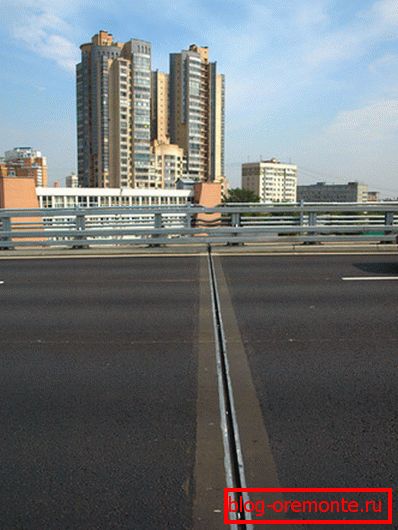

Швы, якія прадухіляюць дэфармацыі - універсальны сродак з шырокай сферай прымянення

Асноўныя асаблівасці і неабходнасць прымянення

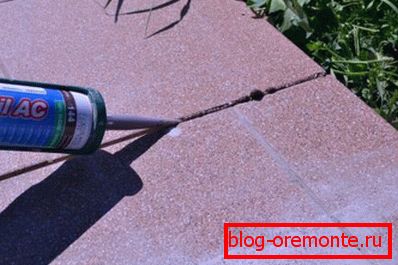

На фота - запаўненне паражніны шва сіліконавым герметыкам

Для вопытных будаўнікоў схільнасць бетону да парэпання на этапе высыхання сумесі не з'яўляецца сакрэтам. Але аказваецца, схільнасць да парэпання захоўваецца і ў ходзе наступнай эксплуатацыі гатовага аб'екта (даведайцеся тут, як самастойна заліць прыступкі з бетону).

Такія працэсы могуць быць справакаваныя тэмпературнымі і усаджвальнымі пашырэннямі матэрыялу. І калі своечасова не кампенсаваць якія ўзнікаюць напружання, разбуральны працэс негатыўна адаб'ецца на стане ўсяго збудавання.

Пісьменнае і своечасовае прылада дэфармацыйных швоў у бетонных падлогах дазваляе мінімізаваць негатыўнае ўздзеянне тэмпературных і усаджвальных пашырэньні і такім чынам забяспечыць будаўнічаму аб'екту або ўзвядзенню працяглы эксплуатацыйны рэсурс.

Статыстыка выкарыстання канструкцый, аснашчаных швамі, паказвае, што яны здольныя супрацьстаяць такіх фактараў, як:

  • тэмпературныя ваганні;
  • усаджвальныя працэсы;
  • змена параметраў вільгацезмяшчэння ў навакольным паветры;
  • хімічныя рэакцыі ў тоўшчы полу;
  • ползучесть бетону.

Дэфармацыйныя швы з'яўляюцца абавязковай умовай пры арганізацыі маналітных бетонных падлог і згодна з будаўнічым нарматывам выкарыстоўваюцца калі:

  • падлогу мае складаную канфігурацыю;
  • плошчу сцяжкі больш 40 м ?;
  • адна з бакоў памяшкання ў даўжыню мае больш за 8 м;
  • тэмпература полу ў працэсе эксплуатацыі вышэй, чым гэта неабходна.

Дэфармацыйныя швы ў бетоне па БНіП размяшчаюцца:

  • паблізу дзвярных праёмаў
  • па перыметры сцен;
  • у месцах злучэння падлогі і іншых бетонных канструкцый.

Тыпы паўсюдна выкарыстоўваюцца швоў

Схема размяшчэння раздзяляльных элементаў у памяшканні з калонамі

Часцей за ўсё ўжываюцца наступныя тыпы дэфармацыйных швоў:

  • усаджвальныя;
  • ізаляцыйныя;
  • канструкцыйныя.

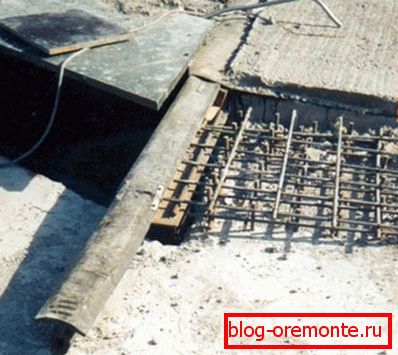

На фота Т-вобразны канструкцыйны шво

Разгледзім падрабязней асаблівасці кожнай з вышэйпералічаных катэгорый:

  • Усаджвальныя швы;

Бетоннае пакрыццё цвярдзее і прасыхае нераўнамерна, гэта значыць, зверху пласт прасыхае хутчэй, чым знізу. У выніку, узровень сцяжкі з краю атрымліваецца некалькі вышэй, чым па цэнтры.

Гэта натуральны працэс, але яго вынікам становяцца ўзнікаюць напружання і, як следства, адукацыя расколін. Прадухіліць такія наступствы дазваляе прымяненне усаджвальных швоў.

Швы наразаюцца на глыбіню 1/3 часткі ад таўшчыні бетоннай сцяжкі. Нарэзка выконваецца адразу ж па заканчэнні фінішнай апрацоўкі пакрыцця. У прамысловых маштабах нарэзка выконваецца з дапамогай швонарезчика з функцыяй воднага арашэння разца.

Важна: Пры выкананні такіх работ сваімі рукамі, на стадыі сярэдняй вільготнасці бетону ўсталёўваюцца рэйкі патрэбных памераў, якія пасля можна будзе выдаліць і атрымаць шво патрэбнай формы.

  • Ізаляцыйныя швы;

Гэтая разнавіднасць дэфармацыйнага шва ўжываецца ў бетонных канструкцыях у мэтах прадухілення перадачы дэфармацый на сцяжку ад капітальных архітэктурных збудаванняў.

Элементы дадзенага тыпу размяшчаюцца пераважна па перыметры падмурка вакол калон і ўздоўж сцен. У гэтым выпадку не ўжываецца швонарезчик. Спецыяльны пругкі ізаляцыйны матэрыял, кошт якога невысокая, ўкладваецца па лініі праходжання будучага шва да нанясення бетоннага раствора.

  • Канструкцыйныя швы;

Гэты тып размежавання ўжываецца ў тым выпадку, калі падчас кладкі сцяжкі зроблены перапынак. Гэта значыць, шво злучае раней выкладзеная і нанесены пасля пласты бетону.

Форма гэтага раздзяляльнага элемента складаная і ў перасеку нагадвае злучэнне тыпу «шып-паза». Пры ўладкаванні не выкарыстоўваецца швонарезчик, а працы вядуцца пераважна па сырым бетону з выкарыстаннем рэек.

Адлегласць паміж швамі

На фота - кампенсацыйныя зазоры ў сцяжцы падлогі, выкладзенай сваімі рукамі

Температурно-усадочные швы применяются для ограничения напряжений, но для того чтобы они эффективно выполняли свою функцию нужно правильно рассчитать их расположение и прежде всего расстояние друг от друга (см.также статью «Делаем бетонные ступени для лестницы»).

У адпаведнасці з агульнапрынятымі нормамі, адлегласць паміж падзяляльнымі элементамі павінна быць не больш за 150 метраў для будынкаў ацяплянага тыпу на аснове зборных канструкцый і 90 метраў для будынкаў, збудаваных з ужываннем маналітных і зборна-маналітных канструкцый.

Важна: Калі будынак неацяпляемым, то заяўленае адлегласць паміж дэфармацыйныя швамі ў жалезабетоне варта паменшыць на 20%.

Герметызацыя раздзяляльных элементаў

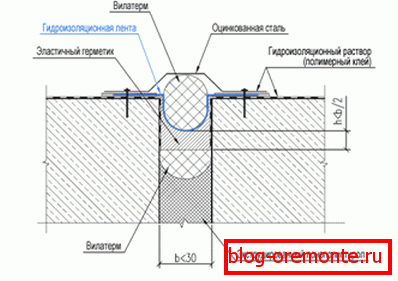

Схема прамысловай герметызацыі кампенсацыйных зазораў

На аб'ектах з падвышанымі патрабаваннямі, што прад'яўляюцца да гідрафобнымі сцяжак падлогі, з'яўляецца неабходнасць у герметызацыі швоў.

Гэта тлумачыцца тым, што залішняя вільгаць, трапляючы ў паражніну раздзяляльнага элемента, спрыяе паступоваму адслойванню пакрыццяў. Больш за тое, разбуральны працэс становіцца больш інтэнсіўным пры павышэнні тэмпературы паветра ў памяшканні.

Своечасова выканаўшы герметызацыю, можна прадухіліць негатыўнае ўздзеянне залішняй вільготнасці. Акрамя таго, правільна выкананая герметызацыя прадухіляе верагоднасць засмечвання паражніны шва.

Важным момантам з'яўляецца выбар герметыка. У гэтым выпадку неабходна ўлічыць эксплуатацыйныя ўмовы і нагрузкі, якія аказваюцца на бетоннае пакрыццё.

Сярод паўсюдна ўжываюцца герметыкаў, варта адзначыць наступныя склады:

  • крэмній
  • полибутиленовые масцікі;
  • тэрмапласты халоднага і гарачага отвержденія на аснове бітуму або бутылавая гума;
  • термореактопласты на аснове полиуретанов, вінілацэтату і полісульфідаў.

Варта ўлічваць тое, што падлогавыя пакрыцця, у межах аб'ектаў прамысловага прызначэння, павінны не толькі лёгка чысціцца ад забруджванняў з дапамогай сухой і вільготнай уборкі, але і адначасова вытрымліваць істотныя механічныя нагрузкі.

Прымаючы пад увагу патрабаванні, што прад'яўляюцца да такіх крысам, можна меркаваць, што герметык павінен адначасова быць дастаткова цвёрдым, каб вытрымліваць нагрузкі, але і эластычным каб перашкаджаць адукацыі сколаў.

Самастойнае прылада воданепранікальнага дэфармацыйнага шва

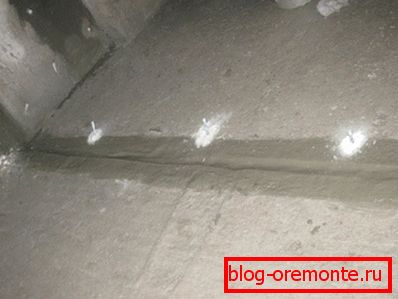

Шво ў сцяжцы, запоўнены герметыкам і закрыты цэментавым растворам

Разгледзім то як, выкарыстоўваючы алмазнай свідраванне адтулін у бетоне, можна зрабіць раздзяляльны элемент на ўжо сухі сцяжкі.

  • На першым этапе з дапамогай шнуркі або доўгага тынкавага правілы намячаецца лінія, па якой будзем нарэзаць штробы. У сярэднім, шырыня канавы павінна складаць 20-30 см, а глыбіня 34 см.
  • Пасля таго як зрабілі ўсю неабходную разметку, наразаем бетон штроборезом, усталяваўшы разец на патрэбную глыбіню. Улічваючы тое, што рэзка жалезабетону алмазнымі коламі выконваецца на невялікую шырыню, рэжам некалькі штробах. Высякаем бетон перфаратарам, імкнучыся зрабіць гэта як мага раўней.
  • Пасярэдзіне выкладваем часовы профіль, для гэтага падыдуць роўныя рэйкі шырынёй да 5 гл або алюмініевы профіль, які ўжываецца пры мантажы гіпсакардону.
  • З абодвух бакоў профіль заліваецца бетонам. Прыкладна праз 1-2 гадзіны профіль дэмантуецца.
  • Пасля таго як бетон цалкам высах, атрыманы зазор заліваецца герметыкам і разгладжваецца.

выснову

Теперь вы знаете, какова инструкция устройства разделительных швов, также вы получили общее представление о том, как справиться с этой работой самостоятельно (читайте также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Калі засталіся якія-небудзь пытанні, адказы на іх вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
