Брусковыя перамычкі: разнавіднасці і ўстаноўка

Пры ўзвядзенні сцен будынка адной з найважнейшых інжынерных задач з'яўляецца правільнае афармленне аконных і дзвярных праёмаў. І для вырашэння гэтай задачы нам не абысціся без такога элемента як Брускова перамычка.

У нашым артыкуле мы распавядзем аб асноўных разнавіднасцях перамычак, іх маркіроўцы па Дасце, а таксама апішам асаблівасці ўстаноўкі ў розных сітуацыях.

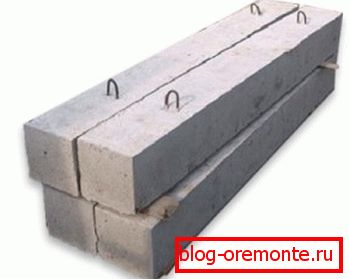

Бэлькі для перакрыцця верхняга краю аконных і дзвярных праёмаў

Інфармацыя пра дэталі

Канструкцыя і разнавіднасці

Як мы адзначылі, перамычкі з'яўляюцца дэталямі аконных і дзвярных праёмаў. Асноўная задача любога такога элемента - перакрыцце верхняй частцы праёму і размеркаванне нагрузкі ад апорнай канструкцыі, размешчанай вышэй.

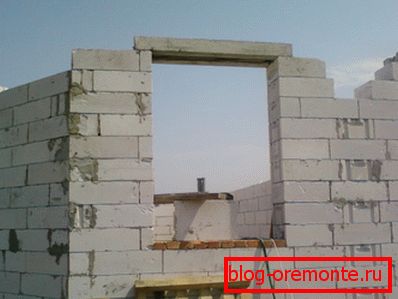

Гарызантальная бэлька будзе ўтрымліваць вага мура і перакрыццяў над акном

Звярніце ўвагу! Каб мінімізаваць рызыку дэфармацыі, звязанай з рознымі каэфіцыентамі пругкасці, цеплаправоднасці і ўсаджвання, перамычкі часцей за ўсё выконваюць з тых жа матэрыялаў, з якіх узводзіцца сама канструкцыя. Пры гэтым, натуральна, апорная здольнасць дэталі павінна быць павялічана.

Па канструкцыі дадзеная дэталь можа быць як апорнай, так і ненясучыя:

  • Апорная папярочная бэлька, размешчаная над праёмам, успрымае нагрузку ад перакрыцця, якое размяшчаецца над акном або дзвярыма. (Гл. Таксама артыкул Як выкарыстоўваць бэлькі перакрыцця з бруса)
  • Ненясучыя бэлька адчувае нагрузку толькі ад мура, што месьціцца вышэй, г.зн. у межах аднаго паверху.

Класіфікацыя падобных элементаў можа грунтавацца як на матэрыяле, з якога выраблена перамычка, так і на яе канфігурацыі.

Па матэрыяле вылучаюць такія групы:

  • Жалезабетонныя пліты і бэлькі - самая распаўсюджаная разнавіднасць. Ўяўляюць сабой бэлькі з армаванага бетону з высокімі механічнымі паказчыкамі. Шырока прымяняюцца ў капітальным будаўніцтве прычыны іх тэхналагічнасці.
  • Металічныя перакрыцця - выкарыстоўваюцца для перакрыцця шырокіх праёмаў, а таксама там, дзе на акно або дзверы ўздзейнічае значная нагрузка. Часцей за ўсё збіраюцца з пракатнага профілю (двутаврового або швеллерного).

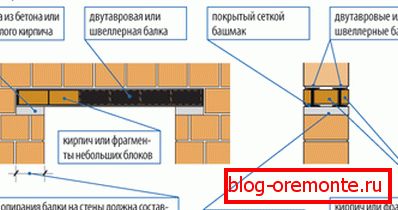

Схема металічнага перакрыцця
  • Цагляныя - досыць складаныя ў вырабе, таму ў прыватным будаўніцтве задзейнічаюцца параўнальна рэдка. Як правіла, уяўляюць сабой мур з радавога цэглы, якая збіраецца ва ўсталяванай апалубцы.
  • Драўляныя - брусы ці дошкі вялікай таўшчыні. Могуць выкарыстоўвацца як пры ўзвядзенні дамоў і катэджаў з дрэва, бруса, так і ў цагляных будынках, а таксама ў канструкцыях з газа-і пенабетону.

Таксама, кажучы аб канструкцыі перамычак прамысловай вытворчасці (сюды ў першую чаргу ставяцца бетонныя вырабы), спецыялісты падзяляюць іх на плітныя і брусковыя:

  • Перамычка Брускова тыпу мантуецца ў апорных сценах у тым выпадку, калі сценавая канструкцыя ўспрымае нагрузку ад размешчанага вышэй перакрыцця. Гэтая разнавіднасць перамычак з'яўляецца найбольш запатрабаванай.
  • Канструкцыя плітнага тыпу усталёўваецца ў саманясучай сцяну, на якую не перадаецца вага пліт перакрыцця.

Маркіроўка і памеры

Як мы адзначалі вышэй, у прамысловым і жыллёвым будаўніцтве часцей за ўсё выкарыстоўваюцца бетонныя дэталі Брускова тыпу. Перамычка Брускова па Дасце павінна мець шырыню не больш за 250 мм, а яе даўжыня вызначаецца габарытамі перекрываемого праёму. Як правіла, выкарыстоўваюцца дэталі даўжынёй ад 1500 да 6000 мм.

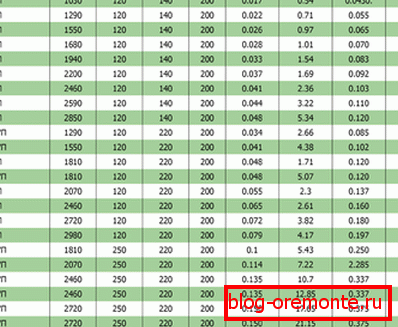

Табліца габарытных памераў

Кожная перамычка павінна быць адпаведным чынам прамаркіравана. Маркіроўка змяшчае інфармацыю пра асноўныя характарыстыкі элемента, і таму, нават не бачачы саму бэльку, мы па яе артыкулаў зможам вызначыць, прыдатная яна для выкарыстання ў той ці іншай сітуацыі.

Разгледзім асаблівасці маркіроўкі на прыкладзе такой дэталі як перамычка Брускова 2ПБ -16 - 2 П.

Лічбавыя і літарныя індэксы пазначаюць наступнае:

  • 2 - характарыстыка папярочнага перасеку перамычкі.
  • ПБ - тып дэталі (ПБ - Брускова, ПП - плітнымі).
  • 16 - даўжыня ў дэцыметрах. Дадзены элемент мае памер 1600 мм.

Звярніце ўвагу! Фактычны памер можа адрознівацца ад намінальнага на велічыню ад 6 мм (для бэлек да 2500 мм) да 10 мм (для пліт і брускоў даўжынёй 4000 мм і больш).

  • 2 - клас трываласці бетону, з якога быў выраблены элемент.
  • П - індэкс, які паказвае на наяўнасць завес для пераноскі блока з дапамогай аўтакрана.

Як бачыце, інфармацыі цалкам дастаткова, каб зрабіць выгод аб магчымасці выкарыстання элемента для перакрыцця аконнага праёму.

Афармленне аконнага праёму

Заліванне ў апалубку

Калі вы будуеце дом сваімі рукамі, то рана ці позна вам прыйдзецца сутыкнуцца з задачай перакрыцця аконных праёмаў. Вырашыць гэтую задачу можна некалькімі спосабамі, і ніжэй мы паспрабуем прывесці іх кароткае апісанне.

Першы спосаб мяркуе прыладу перамычкі з жалезабетону па заліўной тэхналогіі.

Інструкцыя ў дадзеным выпадку такая:

  • На першым этапе ў аконны праём усталёўваем апалубку. Для апалубкі выкарыстоўваем дошкі, таўшчыня якіх павінна быць не менш за 25-30 мм.
  • Апалубку абапіраем на вертыкальныя драўляныя брусы, якія размяшчаем ўнутры самога праёму.

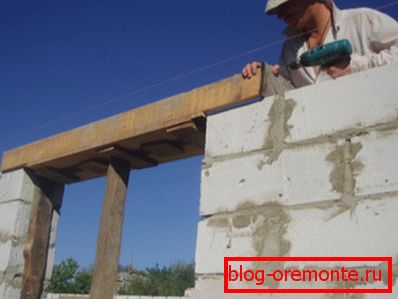

Фота апалубкі ў працэсе мантажу
  • Ўнутр апалубкі ўкладваем арматурную сетку, вырабленую з сталёвых пруткоў дыяметрам каля 6-8 мм.

Савет! Арматуру варта ўкладваць на невялікія падпоркі, якія забяспечаць зазор паміж металам і ніжняй плоскасцю залітай бетоннай бэлькі.

  • Дадаткова узмацніўшы апалубку папярочнымі брускамі, пачынаем заліванне бетоннай сумесі. У якасці напаўняльніка лепш за ўсё выкарыстоўваць друз (суадносіны цэменту, пяску і друзу ў растворы - прыблізна 1: 2: 4,5).
  • Бетон старанна трамбуючы, каб пазбавіцца ад бурбалак паветра.

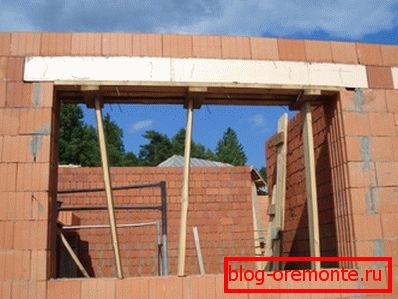

Апалубку можна будзе зняць даволі хутка

Як паказвае практыка, здымаць апалубку і прыступаць да мура цэглы па такой перамычцы можна ўжо праз 48 гадзін.

Кладка гатовай дэталі

Выкарыстанне гатовых бетонных перамычак дазваляе істотна зэканоміць час і спрасціць працу. Праўда, варта адзначыць, што кошт вырабы ў дадзеным выпадку будзе некалькі вышэй, а для ўздыму дэталяў на вышыню пажадана мець у сваім распараджэнні кран.

Ўстаноўка ў праём: калі ёсць моцны памочнік, то можна і без крана!

Калі вас гэта не палохае, то работа праводзіцца па такім алгарытме:

  • Спачатку, зыходзячы і габарытаў праёму, падбіраем памеры брусковых перамычак такім чынам, каб краю бэлькі заходзілі ў сцяну мінімум на 250 мм (гэты параметр называюць глыбінёй заладкі).
  • Затым ўзводзім мур такім чынам, каб сфармаваліся апорныя пляцоўкі для кладкі гарызантальнага брусового перакрыцця.
  • Пад перамычку ўкладваем пласт раствора таўшчынёй каля 20 мм.
  • Бетонную дэталь апускаем на наадварот месца і абсякаюць да патрэбнага ўзроўню. Якія выступілі лішкі раствора выдаляем кельняй.
  • Пры неабходнасці фарміруем перакрыцце над праёмам з некалькіх такіх дэталяў.

Далейшую мур цэглы або будаўнічых блокаў можна праводзіць адразу ж пасля завяршэння асаджвання і выраўноўвання перамычкі.

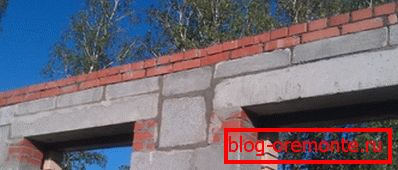

аформленыя праёмы

выснову

Перамычкі брусковыя - па Дасце яны павінны вырабляцца з жалезабетону высокай трываласці - з'яўляюцца абавязковым канструктыўным элементам практычна любога аконнага праёму.

Вядома, як мы ўжо адзначылі ў артыкуле, падобную дэталь можна зрабіць і самастойна, але калі фінансы дазваляюць, то лепш скарыстацца фабрычным вырабам. Па меншай меры, вы будзеце ўпэўнены ў яго механічных уласцівасцях, а значыць і ў надзейнасці вашых вокнаў і дзвярэй. Відэа ў гэтым артыкуле ў дадатак да вышэйпададзенага пакажа некаторыя нюансы па гэтым пытанні, глядзіце!
