Бетонныя перакрыцці: зборныя і маналітныя канструкцыі ў

Бетонныя бэлькі перакрыцця, а таксама плітныя і іншыя канструкцыі ўжываюцца для фарміравання гарызантальных паверхняў будуецца будынка. Яны павінны быць досыць трывалымі, каб эфектыўна перадаваць нагрузкі на вертыкальныя апорныя канструкцыі, і таму іх практычна заўсёды ўзмацняюць альбо сталёвай арматурай, альбо іншымі элементамі.

Ніжэй мы раскажам пра асаблівасці гэтых архітэктурных дэталяў, а таксама прывядзем шэраг саветаў па іх самастойнага ўладкавання.

Агляд будаўнічых перакрыццяў

Патрабаванні да канструкцыі

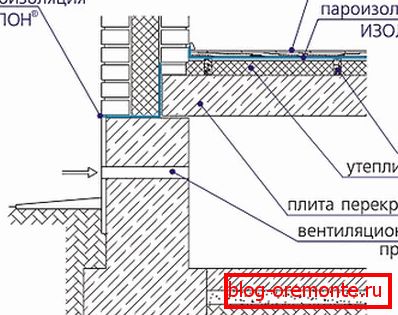

Перакрыццем называецца гарызантальная канструкцыя, якая падзяляе паміж сабой розныя памяшкання - склеп, паверхі, гарышча і г.д. Акрамя таго што яны ўспрымаюць і перадаюць статычныя нагрузкі, гэтыя дэталі яшчэ і выступаюць у ролі гарызантальных сцяжак усяго будынка.

Патрабаванні да перакрыццяў вылучаюцца досыць сур'ёзныя:

• Па-першае, яны павінны быць досыць трывалымі і даўгавечнымі.
• Па-другое, вельмі важнай з'яўляецца іх жорсткасць і адсутнасць дэфармацый.
• Таксама для гэтых элементаў пажаданая высокая вогнеўстойлівасць, вода-і паветранепранікальная.
• Да дадатковых пажаданням можна аднесці гука-і цеплаізаляцыйныя характарыстыкі, але звычайна яны рэалізуюцца толькі ў малоэтажном будаўніцтве. У астатніх выпадках патрабуецца дадатковае ўцяпленне бетонных перакрыццяў.

З гэтага пункту гледжання пераважнымі выглядаюць менавіта канструкцыі, вырабленыя з жалезабетону па маналітнай ці зборнай тэхналогіі. Драўляныя бэлечныя перакрыцця таксама маюць права на існаванне, але іх апорная здольнасць недастатковая для выкарыстання ва ўмовах высокіх вагавых і эксплуатацыйных нагрузак.

маналітныя разнавіднасці

Па тыпу ўладкавання падвальныя, паддашкавыя і межэтажные перакрыцця дзеляцца на дзве групы:

• Маналітныя, якія заліваюцца непасрэдна на аб'екце.
• Зборныя, якія мантуюцца з асобных элементаў.

Ніжэй мы разгледзім асаблівасці ўзвядзення абедзвюх разнавіднасцяў.

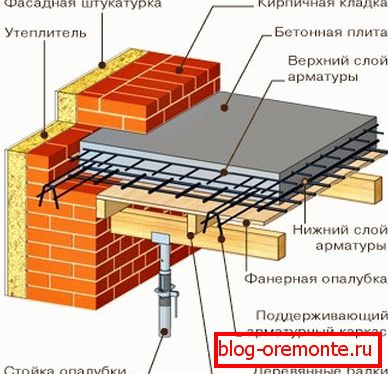

Інструкцыя па заліўцы маналітнай канструкцыі такая:

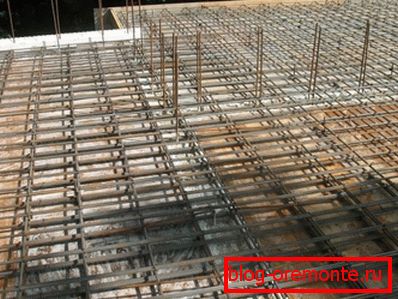

• Арматурныя пруткі дыяметрам ад 10 да 20 мм (у залежнасці ад разліковай нагрузкі) прыварваюць да металічных закладных ў так званым арматурныя поясе па перыметры будынка.
• Дубцы звязваем дротам або зварваюць мёду сабой, фармуючы арматурную сетку. Для большасці будынкаў аптымальным памерам ячэйкі будзе 200х200 мм.

Звярніце ўвагу! Пры фарміраванні каркаса загадзя прадугледжваюцца месцы для пракладкі камунікацый, напрыклад, праход коміна праз бетонавую перакрыцце і г.д.

• Далей з шчытоў осб ці тоўстых дошак мантуем апалубку. Драўляныя дэталі, каб пазбегнуць набракання варта абгарнуць шчыльным поліэтыленам. Усе часткі апалубкі змацоўваем паміж сабой, набіваючы на ​​вонкавы бок драўляныя брусы.
• Сабраныя шчыты мацуем да арматуры з дапамогай досыць тоўстай дроту. Пры мантажы сочым, каб апалубка размяшчалася ніжэй металічных дэталяў на 30-50 мм. Для палягчэння пазіцыянавання сёння актыўна выкарыстоўваюцца адмысловыя дыстанцыйныя ўкладышы.
• Каб пазбегнуць правісеўшы апалубкі падпіраць дэталі драўлянымі брусамі або тэлескапічнымі штангамі, пасля чаго прыступаем да заліванні.

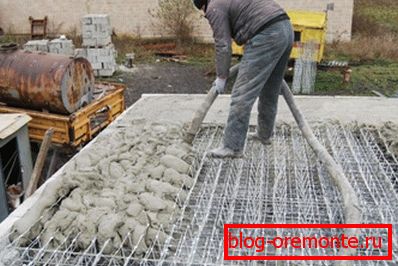

• Заліванне перакрыцця пажадана праводзіць у адзін прыём - так у бетоне не будуць фармавацца зоны напружання. Для гэтага трэба прыгатаваць вялікая колькасць раствора, што хатніх умовах зрабіць праблематычна.
• Выйсце просты: трэба купіць гатовы бетон ў патрабаваным аб'ёме. Вядома, кошт будзе вышэй, але затое не прыйдзецца важдацца з аб'яднаннем некалькіх участкаў шляхам мантажу закладных.

Паколькі бетон у дадзеным выпадку будзе трымацца выключна на арматуры, здымаць апалубку можна толькі пасля поўнага зацвярдзення цэменту. Аптымальны тэрмін вытрымкі складае каля 28 сутак.

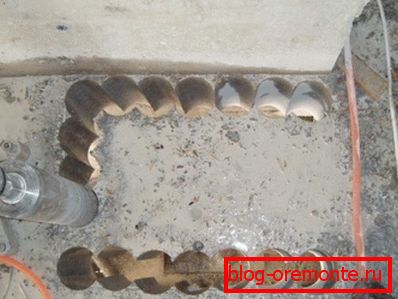

У выніку ў нас атрымліваецца маналіт з выдатнымі механічнымі характарыстыкамі. Ён выдатна супраціўляецца нагрузак, а для выдалення нават невялікі яго часткі (напрыклад, пры пабудове люка) павінна прымяняцца рэзка жалезабетону алмазнымі коламі.

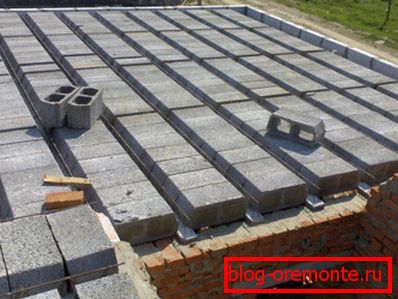

зборныя разнавіднасці

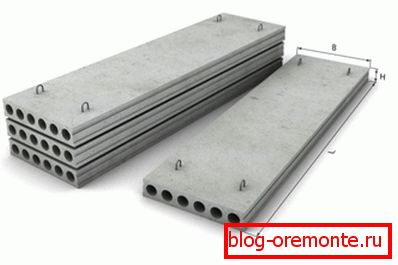

Калі габарыты праёму дазваляюць, то можна ўладкаваць зборную канструкцыю з жалезабетонных пліт:

• Падбіраем памеры бетонных перакрыццяў такім чынам, каб пліта ці модуль перакрывалі ўвесь вольны прастору.
• З дапамогай аўтакрана ўкладваем дэталі на армаваны пояс, злучаючы іх паміж сабой цэментавым растворам.

Звярніце ўвагу! Краю пліты павінны заходзіць на апору не менш чым на 12 гл па ўсёй даўжыні.

• Для павышэння трываласці злучэння прыварваюць металічныя дэталі пліт да закладных ў сценах будынка.

У гэтага метаду ёсць шэраг пераваг:

• Па-першае, хуткасць мантажных работ істотна ўзрастае.
• Па-другое, тыпапамеры пліт і іх апорныя здольнасці уніфікаваны, што істотна палягчае разлік бетоннага перакрыцця.
• Па-трэцяе, пустотелые вырабы забяспечваюць больш якасную цеплаізаляцыю, чым армаваны маналіт.

У той жа час дадзеная методыка можа быць рэалізавана толькі для невялікіх пралётаў. Акрамя таго, пры кладцы пліт складана загадзя уладкаваць неабходныя праёмы і камунікацыйныя хады, таму можа спатрэбіцца вельмі працаёмкая рэзка бетонных перакрыццяў з выкарыстаннем дарагіх інструментаў.

пытанні мантажу

Парады па разліку

Калі вы выконваеце ўсе працы самастойна, то вам варта абавязкова ўлічваць такі параметр, як таўшчыня бетоннага перакрыцця паміж паверхамі.

Тут трэба арыентавацца на такія лічбы:

• У выпадку з плітным перакрыццем усё проста: для пралётаў да 4 м бярэм дэталі таўшчынёй 16 см, для пралётаў больш за 4 м - 22 см. Адступы ад падобнага правілы сустракаюцца, але ў жыллёвым будаўніцтве яны даволі рэдкія.
• Пры ўзвядзенні маналітнай канструкцыі трэба ўлічваць уласны вага падлогі і капітальнага падставы, масу нагрузкі з запасам па трываласці і г.д. Ведаючы гэтыя дадзеныя, а таксама плошчу праёму, мы зможам разлічыць удзельную нагрузку на маналіт ў кг / м².

Звярніце ўвагу! Згодна з БНіП, нарматыўнае значэнне гэтага паказчыка складае 150 кг. Аднак трэба браць пад увагу каэфіцыент запасу трываласці (1,3), так што ў ідэале мы павінны працаваць з велічынямі парадку 195 - 200 кг / м².

• На падставе гэтых лічбаў мы падбіраем таўшчыню пліты, а таксама перасек і канфігурацыю арматуры.

Без адпаведных навыкаў выканаць падобныя вылічэнні на патрабаванай узроўні якасці даволі складана. Вось чаму мы настойліва раім альбо скарыстацца адмысловымі праграмамі-калькулятарамі (Lira, SCAD, STAAD і аналагі), альбо звярнуцца да прафесійных праекціроўшчыкам.

Самастойнае выраб плітаў

Апісанне тэхналогіі ўладкавання падобных канструкцый было б няпоўным, калі б мы не распавялі, як зрабіць бетонавую перакрыцце сваімі рукамі. На самай справе пры наяўнасці пэўных навыкаў заліць некалькі даволі трывалых пліт можа кожны.

Робіцца гэта так:

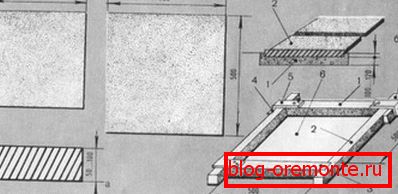

• З дошак таўшчынёй да 50 мм або фанеры, узмоцненай драўлянымі рэбрамі, збіраем дно для будучай формы. Бакавыя сценкі робім з дошкі 25-30 мм.

Савет! Памеры апалубкі падбіраем ў адпаведнасці з габарытамі пралёта.

• Дно засцілалі руберойдам або поліэтыленавай плёнкай: так і працёкаў пазбегнем, і працэс выемкі вылегчаем шматкроць.
• Затым збіраем арматурны каркас. Паколькі зварачны апарат каштуе даволі дорага, пры самастойным вырабе часцей за ўсё выконваецца вязка пруткоў тонкай дротам.

Савет! Каб палегчыць канструкцыю і палепшыць яе эксплуатацыйныя ўласцівасці, можна закласці ў арматуру падоўжныя поліпрапіленавыя трубы дыяметрам каля 60 мм.

• Каркас апускаем у апалубку, усталёўваючы на ​​адлегласці 30-50 мм ад дна. Для гэтага можна выкарыстоўваць як адмысловыя пракладкі, так і падручны матэрыял - каменьчыкі, абломкі шчыльнага цэглы і г.д.

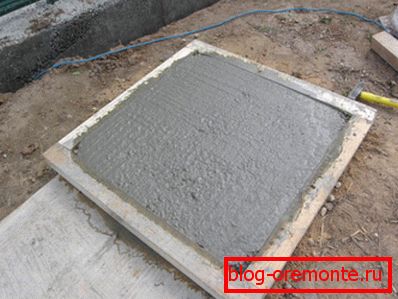

• Заліваем апалубку з арматурай растворам на аснове цэменту маркай не ніжэй за М350 з даданнем пяску і жвіру. Старанна ўшчыльняюць бетонны матэрыял Стыкаванне або вібрацыйнай апрацоўкай.

Падчас сушкі падтрымліваем паверхню пліты ў вільготным стане, накрываючы яе мешкавінай ці поліэтыленам. Распалубкі ажыццяўляем мінімум праз два тыдні, пасля чаго дасушваць выраб у адкрытым выглядзе. Агульны час набору трываласці бетонным вырабам павінна складаць не менш як 28 сутак.

выснову

Сталебетонные перакрыцця, нягледзячы на ​​досыць высокі кошт і складанасць ва ўзвядзенні, на сённяшні дзень практычна не маюць альтэрнатыў. Больш за тое - для іх праекціроўкі ўладкавання ў большасці выпадкаў пажадана прыцягваць прафесіяналаў, паколькі кошт памылкі ў гэтым пытанні вельмі высокая. Больш падрабязна нюансы паднятай тэмы асвятляюцца на відэа ў гэтым артыкуле.
