Бетонныя і жалезабетонныя канструкцыі: асноўныя віды і

Распрацоўка такога будаўнічага матэрыялу, як бетонны раствор, і магчымасць яго армавання стала сапраўдным прарывам будаўнічай сферы ў ХХ стагоддзі. Менавіта такога роду канструкцыі здолелі проста кардынальна памяняць чалавечае ўяўленне пра тое, якімі павінны быць трывалыя і даўгавечныя збудаванні.

Дзякуючы гэтаму адкрыццю ў чалавецтва з'явілася магчымасць будаваць вышынныя будынкі і хмарачосы, якія сталі проста знакам сучаснага жыцця. Жалезабетон і бетон дазволілі зэканоміць каштоўны прастору і будаваць больш зручныя, кампактныя і бяспечныя будынка для жыцця, працы i iншых мэтаў.

Вырабы з бетону

Асноўныя тэрміны і паняцці

заліўная лесвіца

Бетон ўяўляе сабой раствор, які складаецца з цэменту, вады, розных напаўняльнікаў і дадаткаў.

У якасці такіх дадатковых кампанентаў могуць выступаць:

  • пясок;
  • жвір;
  • Пясчана-жвіровая сумесь;
  • Противоморозные дабаўкі;
  • Рэчывы, якія паскараюць працэс схоплівання;
  • Антыкаразійныя асадкі і г.д.

Жалезабетон, як зразумела па назве, гэта будаўнічы матэрыял, які ствараецца шляхам злучэння бетоннага раствора і сталёвага арматурнага каркаса, што надае канструкцый проста неперасягненую трываласць і іншыя станоўчыя характарыстыкі. Сталь і бетон выдатна кампенсуюць недахопы і цалкам дапаўняюць адзін аднаго.

Сам жа па сабе маналіт з бетону - гэта канструкцыя, выдатна рэагуе на сілы сціску, але пры гэтым не здольная ад супрацьстаяць сілам расцяжэння. Менавіта такія параметры служаць прычынай таго, што простыя бетонныя канструкцыі практычна не ўжываюцца ў будаўніцтве.

арматура, якая выкарыстоўваецца сумесна з растворам, дазваляе палепшыць якасці канструкцыі, т. К. Сталёвыя стрыжні валодаюць высокай супраціўляльнасцю да сіл расцяжэння. Трывалае злучэнне бетону і металічнага каркаса дазваляе ствараць моцныя, якасныя і максімальна надзейныя канструкцыі.

Вырабы з жалезабетону ўпершыню былі запатэнтаваны яшчэ ў 19 стагоддзі, але шлях удасканалення дадзенага будаўнічага матэрыялу даволі працяглы, сёння налічвае ўжо каля 150 гадоў і ўсё яшчэ не завершаны.

Сучасныя будаўнікі армуюць бетонны раствор, абапіраючыся на наступныя разлікі:

  • Сіла сціску;
  • Сіла расцяжэння;
  • выгіб;
  • Восевы сціск;
  • Скрут і інш.

Звярніце ўвагу! Падобныя разлікі гарантуюць максімальны ўзровень надзейнасці ствараным канструкцый, памяншэнне іх масы і габарытных памераў.

Акрамя простага армавання вырабляецца таксама армаванне з папярэдніх напругай. Да пераваг прымянення дадзенага метаду можна аднесці магчымасць выкарыстання больш трывалага металу і раствора больш высокіх марак.

Звярніце ўвагу! Сутнасць дадзенага метаду складаецца ў тым, што арматура перад заліваннем расцягваецца, а бетон сціскаюць. Такім чынам, у працэсе схоплівання абодва гэтых складнікаў прыходзяць у свой нармальны стан, што выключае магчымасць дэфармацыі створанага вырабы і павышае паказчыкі зносаўстойлівасці.

Асноўныя віды канструкцый з жалезабетону

На фота - ферма

БНіП на канструкцыі з армаванага бетону адрознівае некалькі тыпаў, у залежнасці ад метаду, згодна з якім вядзецца іх стварэнне:

  • маналітныя. Дадзеная група вырабаў знайшла сваё прымяненне ў асабліва цяжкіх, грунтоўных канструкцыях, якія паддаюцца працэсам уніфікацыі і чляненне з велізарнай працай. Да ліку падобных элементаў можна аднесці: збудаванні гідратэхнічнага тыпу, цяжкія падмуркі для пабудовы будынкаў і збудаванняў, плавальныя басейны, а таксама будынкі, выкананыя на перасоўнай або слізгальнай апалубцы;
  • зборныя. Такой тип распространен сегодня больше всего благодаря тому, что работы по созданию подобных элементов можно максимальным образом автоматизировать или механизировать. зборныя конструкции производятся на заводах, после чего транспортируются на строительную площадку;
дэкаратыўныя вырабы

Звярніце ўвагу! Аўтаматызацыя працэсу вырабу дазваляе не толькі спрасціць, але і паскорыць гэты працэс.

  • Зборна-маналітныя. Яны ўяўляюць сабой спалучэнне зборных канструкцый і маналітнага бетону, які ўкладваецца ўжо непасрэдна на будаўнічай пляцоўцы сваімі рукамі.
ЖБВ вырабы для падмуркаў

Перавагі і недахопы ЖБВ канструкцый

У параўнанні з іншымі будаўнічымі матэрыяламі, бетонныя або жалезабетонныя вырабы валодаюць побач пераваг:

  • даўгавечнасць. Выкарыстанне армаванага раствора гарантуе пабудове доўгі эксплуатацыйны перыяд дзякуючы таму, што сталь, складзеная ў раствор, не падвяргаецца працэсам карозіі і іржаўлення. Такі матэрыял устойлівы да розных атмасферных з'яў і таму можа быць выкарыстаны нават для пабудовы такіх адкрытых збудаванняў, як масты, эстакады, стадыёны і г.д .;
  • Стойкасць да адкрытага полымя. Дадзены матэрыял валодае выдатнымі паказчыкамі пажараўстойлівасць. Абследаванне бетонных і жалезабетонных канструкцый паказала, што ўсяго 1,5-2 гл таўшчыні цалкам дастаткова, каб забяспечыць устойлівасць да пажараў ўсім будынку;

Савет. На этапе праектных работ, калі ёсць неабходнасць забяспечыць будынку вялікую пожаростойкость, праекціроўшчыкам закладваюцца дадзеныя аб неабходнасці павелічэння таўшчыні раствора на 3-4 см або аб выкарыстанні бетоннай сумесі са адмысловымі запаўняльнікамі.

  • сейсматрываласць. Падвышаная ўстойлівасць да сейсмічных з'яў тлумачыцца высокім узроўнем калянасці падобнага будаўнічага матэрыялу, а таксама яго цэласнасцю і маналітнасцю. Менавіта гэта і стала прычынай шырокага прымянення ЖБВ ў сейсманебяспечных зонах;
  • эксплуатацыйныя паказчыкі. Падобныя канструкцыі цэняцца не толькі дзякуючы набору фізічных параметраў, але і дзякуючы таму, што падобнаму матэрыяле досыць лёгка можна надаць любую неабходную форму.

Акрамя таго, кошт догляду і эксплуатацыі жалезабетонных канструкцый, як і самога матэрыялу параўнальна невысокая. Тым больш што мантаж, зборка і ўстаноўка падобных вырабаў не адбярэ ў вас шмат часу і сіл.

Але акрамя мноства станоўчых характарыстык, вырабы з трывалага бетоннага раствора са сталёвай арматурай маюць і некаторыя недахопы, згадаць якіх абавязкова трэба:

  • Вялікую вагу раствора здольны дастаткова сур'ёзна павялічыць нагрузку;
  • Магчыма, ўзнікненне расколін на вырабе яшчэ да пачатку яго эксплуатацыі, з прычыны ўласнага ўнутранага напружання і ўсаджвання, што, натуральна, адмоўна адбіваецца на трываласці вырабы;
  • Жалезабетон валодае высокай цяпло-і энергопроводимостью, што таксама можа негатыўна адбівацца.

Асноўныя фізічныя параметры

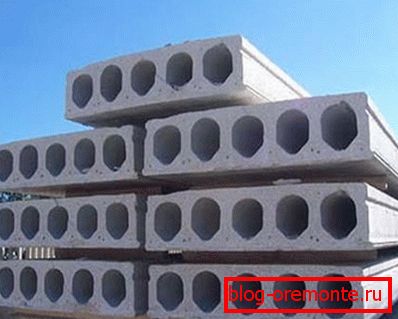

трывалыя пліты

Якія ж асноўныя патрабаванні, што прад'яўляюцца да бетону па БНіП РК? У першую чаргу будаўнічы матэрыял такога роду павінен валодаць высокім узроўнем трываласці і шчыльнасці, дастатковымі для таго, каб абараніць сталёвыя стрыжні арматуры ад карозіі і забяспечыць надзейнае счапленне здымі.

У залежнасці ад таго для якіх збудаванняў будуць прымяняць жалезабетонныя вырабы, да іх могуць прад'яўляцца наступныя патрабаванні:

  1. гуканепранікальнасць;
  2. цеплаправоднасць;
  3. вадаўстойлівасць;
  4. Ўстойлівасць да высокіх і нізкіх тэмператур (агню і марозу);
  5. Малы вага і пр.

Звярніце ўвагу! Для вырабу жалезабетону з прымяненнем папярэдняга напружання выкарыстоўваюцца маркі бетону з падвышанай трываласцю і абмежаванай усаджваннем.

На механічныя і фізічныя параметры бетону здольныя аказаць сур'ёзны ўплыў вялікая колькасць розных фактараў такіх, як:

  • Склад сумесі;
  • Выкарыстоўваюцца запаўняльнікі;
  • Метад падрыхтоўкі раствора;
  • Метад апрацоўкі;
  • ўзрост;
  • Параметры схоплівання і цвярдзенні.
  • Усе гэтыя тонкасці вартыя ўвагі пры выбары таго ці іншага жалезабетону, у залежнасці ад тыпу жылля, якое збудаванні.

параметры бетону

працэс залівання

Калі казаць толькі пра бетоне, то дадзены будаўнічы матэрыял падзяляюць на 4 асноўныя групы:

  1. Цяжкі - найбольш папулярны і часта выкарыстоўваецца ў будаўніцтве матэрыял, які вырабляецца з ужываннем досыць шчыльных запаўняльнікаў;
  2. Асабліва цяжкія - забяспечваюць канструкцыі надзейную абарону нават ад радыяцыі;
  3. палегчаныя;
  4. Лёгкія.
Сітаватая структура лёгкіх блокаў

Палегчаныя і лёгкія бетоны так названы дзякуючы таму, што валодаюць малой шчыльнасцю. Больш лёгкія або ячэістыя сумесі атрымліваюцца, калі пры вытворчасці рэалізуецца інструкцыя вырабу, якая прадугледжвае даданне ў раствор порыстых напаўняльнікаў.

Акрамя малой вагі, падобныя растворы або вырабы з іх валодаюць нізкай праводнасцю гукаў і цяпла, але пасля сур'ёзных нагрузак падвяргаюцца дэфармацыі і счапленне іх з арматурным каркасам будзе ў разы ніжэй, чым у больш цяжкіх сумесяў. Акрамя гэтага, лёгкія бетонныя вырабы ў некаторых выпадках маюць патрэбу ў антыкаразійнай абмазкі.

Для стварэння збудаванняў, якія выконваюць досыць спецыфічныя задачы неабходна незвычайны бетон, а раствор, які валодае побач спецыфічных характарыстык і параметраў.

Так, да прыкладу, для стварэння гідратэхнічных збудаванняў спатрэбіцца і адпаведны раствор, які будзе валодаць не толькі высокім узроўнем трываласці, але і вільгацятрываласцю, устойлівасцю да нізкіх тэмператур, падвышанай непранікальнасьцю для вады. Акрамя гэтага, для найбольш масіўных частак падобнага збудаванні важная малая экзотермитчность раствора, т. Е. Малое вылучэнне цяпла ў працэсе зацвярдзення масы.

Тым збудаванням, якія адчуваюць на сабе агрэсіўныя ўздзеяння навакольнага асяроддзя, неабходны склад з высокімі антыкаразійнымі характарыстыкамі. Для забеспячэння станоўчых параметраў матэрыял пакрываюць плёнкай, створанай з вадкай пластмасы, вадкага шкла, лаку або выкарыстоўваюць метад абліцоўвання керамічнымі пліткамі.

Сценавыя панэлі, аздобленыя мазаікай

Палімеры, уведзеныя ў склад бетону, дазваляюць палепшыць яго характарыстыкі. У якасці падобных дабавак выступаюць каучукі, тэрмапласты, термореактивные смалы.

Падобнае змяненне рэцэптуры прывядзе да таго, што будаўнічы матэрыял набывае высокую ўстойлівасць да агрэсіўных уздзеянняў з боку вонкава асяроддзя, але параметры супрацьстаяння да карозіі ў дадзеным выпадку будуць наўпрост залежаць ад тыпу які ўжываецца палімера. Таксама бетон з палімернымі дадаткамі валодае высокай супраціўляльнасцю да ізаляцыі і глейкасцю, што дазваляе яго выкарыстоўваць для пакрыцця аэрадрома, шашы, дарог і т. Д.

маркіроўка

маркіроўка железобетонных изделий может содержать следующие знаки:

  • «У» - клас трываласці на сціск. Для звычайных збудаванняў з такога матэрыялу выкарыстоўваецца жалезабетон класа не ніжэй, чым В7,5. Калі мяркуецца, што нагрузка будзе падвоенай, тады можна выкарыстоўваць В15. Пры падвышаных нагрузках рэкамендуецца выкарыстоўваць бетон класа В25 і вышэй;
  • «Р» - вызначае такі параметр, як марозаўстойлівасць. Дакладны каэфіцыент дадзенага параметру вызначаецца дасведчаным шляхам, правядзеннем канкрэтнага ліку цыклаў замаразкі і размарозкі раствора;
  • «W» - воданепранікальнасць раствора. Дадзены каэфіцыент паказвае здольнасць бетону не прапускаць у тоўшчу раствора ваду.

Асноўныя віды арматуры

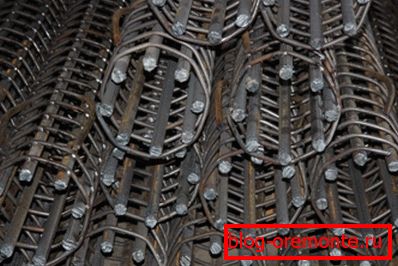

арматура

Так як жалезабетон - гэта злучэнне раствора і арматуры, яго якасць наўпрост залежыць не толькі ад характарыстык бетону, але і ад фізічных параметраў арматуры.

Па метадзе вырабу арматуру дзеляць на:

  • гарачакачаныя;
  • стрыжневая;
  • Халоднакатаная.

Па вонкавым выглядзе і тыпу трываласці можна падзяліць стрыжні на:

  • гладкія;
  • З надсечкі, якія паляпшаюць счапленне растворам.

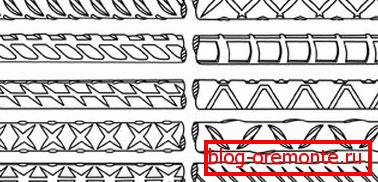

віды надсечек

У сучасным будаўніцтве часцяком ужываюць гарачакачаных арматуру з надсечкі. Такая форма стрыжняў дазваляе дамагчыся максімальнага ўзроўню счаплення з бетонам, што дазваляе знізіць верагоднасць ўзнікнення расколін на паверхні.

Для арматуры існуе наступная маркіроўка:

  1. Клас А - гарачакачаныя;
  2. Клас Ат - тэрмамеханічнай або тэрмічнаму спрошчаная;
  3. Клас А-Шв -вытяжная ўмацаваная.

Звярніце ўвагу! Акрамя сталёвых стрыжняў, для армавання выкарыстоўваюць рыфленую або высокатрывалую дрот, якую вырабляюць метадам халоднага валачэння.

У заключэнне

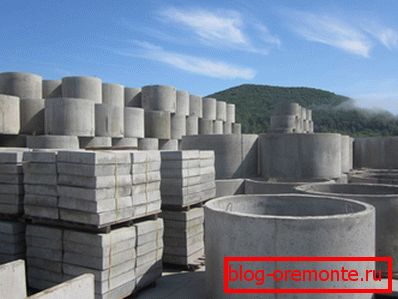

Асартымент ЖБВ вырабаў

Бетонны раствор і жалезабетонныя канструкцыі на сённяшні дзень знайшлі шырокую сферу прымянення ў жыцці чалавека. Досыць складана прадставіць будаўнічы працэс без выкарыстання падобных будаўнічых матэрыялаў, як на вялікім прамысловым узроўні, так і пры пабудове невялікіх загарадных хатак.

А эканамічнасць, лёгкасць мантажу і высокая надзейнасць дазваляе ўжываць такія матэрыялы нават не занадта дасведчаным будаўнікам. Відэа ў гэтым артыкуле раскажа вам яшчэ больш цікавай інфармацыі пра тое, як і дзе прымяняюцца канструкцыі, створаныя з бетоннага раствора і металічнай арматуры.
