Бетонныя блокі фбс: вартасці канструкцый, тонкасці

Падмурак, як вядома, з'яўляецца асновай усяго будынка, ад якасці яго закладкі залежыць трываласць і даўгавечнасць хаты. Найбольш распаўсюджаным з'яўляецца істужачны падмурак. Вось ужо больш за паўстагоддзя для ўладкавання падобных канструкцый выкарыстоўваюцца блокі ФБС, іх ужываюць як у прамысловай, так і ў жыллёвым будаўніцтве. Далей мы падрабязна разбяром, у чым жа прычына такой папулярнасці.

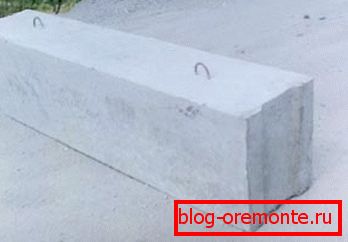

Фота блока ФБС.

Што сабой уяўляе бетонны блок ФБС

Як відаць з назвы, гэта маналітная канструкцыя, зробленая з бетону. У пераважнай большасці усе блокі ідуць з унутраным армаваннем. Гэтыя канструкцыі вырабляюцца на спецыяльным абсталяванні з выкарыстаннем вибропрессов і адрозніваюцца падвышанымі характарыстыкамі трываласці.

Што тычыцца маркіроўкі, то яна складаецца з літарнай абрэвіятуры і шэрагу лічбаў характарызуюць пэўныя параметры вырабы. ФБС расшыфроўваецца як падмуркавы блок сценавы. Лічбавай шэраг складаецца з 3 лічбаў, якія паказваюць на даўжыню, шырыню і вышыню вырабы. Усе дадзеныя прыводзяцца ў дэцыметрах.

Так, напрыклад бетонны блок ФБС 24 4 6 ўяўляе сабой суцэльналітай, армаваны, маналітны блок доўгай 2,4м, шырыня яго складзе 400 мм і вышыня 600 мм. Часам у канцы маркіроўкі можа ставіцца літара якая характарызуе тып складу, які выкарыстоўваўся для вырабу. Як правіла, гэта цяжкі бетон, напрыклад ФБС 24 6 6 Т, будзе азначаць блок памерам 2400х600х600 мм, адліты з цяжкага бетону.

Заводы вытворцы прапаноўваюць досыць шырокі асартымент вырабаў. Усе яны адліваюцца з бетону з трываласцю ад В7,5 да В15. Тэхналогія вырабу і параметры рэгламентуюцца па ДАСТ 13579-78.

Важна: усе падобныя вырабы ў кантавых частках маюць спецыяльны пазу, прызначаны для фіксацыі блокаў паміж сабой цэментавым растворам.

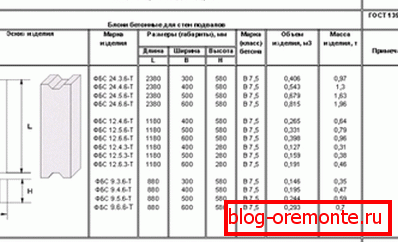

Характарыстыкі вырабаў.

У чым вартасці канструкцый

  1. Калі параўноўваць маналітны і блочны падмурак, то пры заліванні маналітнай канструкцыі цяжка дамагчыся такога ўзроўню якасці раствора, які мае жалезабетонны блок.
  2. Такі бетонны падмурак ўяўляе сабой своеасаблівы мур, дзе ўсе секцыі жорстка змацаваныя і ўзаемна падтрымліваюць адзін аднаго.
  3. Як вядома бетон спее на працягу 28 сутак. Блочны падмурак можна змантаваць на працягу некалькіх дзён.
  4. Канструкцыі, адлітыя з высокатрывалых відаў бетону, маюць унікальныя характарыстыкі марозаўстойлівасці і воданепранікальнасці, што дазваляе выкарыстоўваць іх паўсюдна, аж да раёнаў крайняй поўначы.
  5. Тэхналогія вытворчасці не патрабуе вялікіх капіталаўкладанняў, яна даўно выверана і наладжана. Дзякуючы гэтаму цана на большасць вырабаў прымальная для шырокага круга спажыўцоў.
Эскіз блока.

якія недахопы

  1. Заліванне маналітнай канструкцыі сваімі рукамі, хоць і будзе адбывацца нашмат даўжэй, але абыйдзецца гаспадарам прыкладна на траціну танней.
  2. Жалезабетонныя вырабы падобнага класа маюць вялікую вагу, што патрабуе прыцягнення спецыяльнай тэхнікі для транспарціроўкі і мантажу. І цягне за сабой дадатковыя выдаткі на арэнду гэтай тэхнікі.
  3. Кладка блокаў вядзецца на цэментава-пясочны раствор і нават пры ідэальным якасці мантажу, герметызацыя падмурка будзе недастатковай. У выніку большасць такіх канструкцый, у абавязковым парадку ўладкоўваецца дадатковым гидроизолирующим пластом.

Важна: некаторыя спецыялісты вінавацяць блочны падмурак у недастатковай трываласці. Але славутыя хрушчоўкі на такой падставе надзейна стаяць ужо больш за паўстагоддзя. Адсюль можна зрабіць выснову, што прыватны дом, збудаваны на блоках ФБС, мае шматразовы запас трываласці.

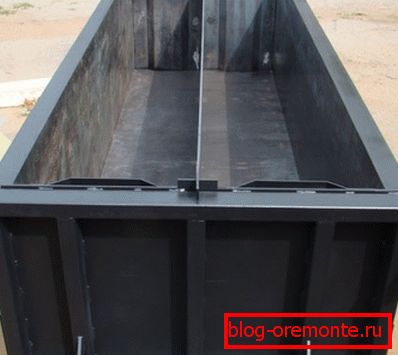

Форма для адліўкі вырабаў.

Тонкасці ўладкавання блокавага падмурка

Нельга сказаць, што інструкцыя па мантажы занадта складаная, але ў параўнанні з заліваннем маналітнай канструкцыі, некаторыя нюансы ўсё ж існуюць. Далей мы разбяром пакрокава, на што варта звярнуць увагу.

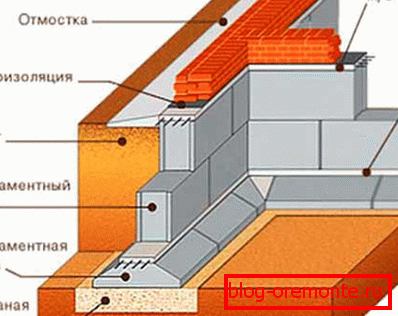

Схема падмурка.

падрыхтоўка праекта

Ўзвядзенне хаты з'яўляецца досыць складаным і адказным справай. Таму перад пачаткам будаўніцтва варта падрабязна і ўважліва ўсё пралічыць і падрыхтаваць.

У прыватнасці вам спатрэбяцца наступныя дадзеныя:

  • Для пачатку трэба высветліць ўзровень прамярзання глебы ў дадзеным рэгіёне. Гэта велічыня не пастаянная і залежыць ад кліматычнага пояса і месцазнаходжання будынка, да прыкладу, на ўзвышшы грунт прамярзае глыбей, чым у нізіне. У цэнтральнай частцы Расіі сярэдняя велічыня роўная 1200 мм, а на поўдні парадку 600 мм.
  • Пры разліку глыбіні траншэі да таблічнага дадзеных ўзроўню прамярзання грунта трэба дадаць мінімум 100 - 200 мм дадаткова, каб сілы марознага Пучэня, якія ўзнікаюць пры замарожванні і адтаванні, ня выціснулі ці не дэфармавалі канструкцыю.
  • Вялікае значэнне мае ўзровень залягання грунтавых вод. Калі дом будуецца ў населеным пункце, то аптымальным варыянтам будзе апытаць суседзяў. Калі ж мясцовасць невядомая, пустынная, то, магчыма, спатрэбіцца свідраваць гідрагеалагічныя свідравіны, а тут ужо без дапамогі спецыялістаў не абысціся.
  • Таксама спатрэбіцца інфармацыя аб геалогіі мясцовасці, гэта значыць, на якім грунце вам давядзецца будаваць. Наколькі ён стабільны, ці няма ў дадзенай мясцовасці плывуны і ўзровень схільнасці грунту марознага Пучэня.
  • Глыбіня залажэння і таўшчыня канструкцыі разлічваецца ў залежнасці ад прыкладнага вагі будучага будынка. Вядома, разлік сур'ёзных будынкаў лепш даручыць адмыслоўцам, але калі вы плануеце пабудаваць лазню або садовы домік, то для гэтага цалкам прыдатны онлайн калькулятар.
  • Існуюць яшчэ дадзеныя па сейсмоактивности дадзенай мясцовасці. Але, на шчасце, большая частка тэрыторыі нашай неабсяжнай радзімы мае стабільныя паказчыкі.
Эскіз блока ФЛ.

закладка канструкцыі

Калі ўсе дадзеныя вядомыя і чарцёж падмурка гатовы, можна прыступаць непасрэдна да закладкі.

  • Усе падобныя працы пачынаюцца з разметкі тэрыторыі. Разметка робіцца пры дапамозе апорных слупкоў (маякоў) і лёскі або вяроўкі вызначальнай мяжы катлавана. Прамеры варта некалькі разоў, як перыметр, так і дыяганалі.

Савет: калі для ўладкавання катлавана вы карыстаецеся экскаватар, то пасля заканчэння яго працы трэба выразна подровнять мяжы катлавана ўручную. Аснова павінна быць гарызантальнай, а сцены роўнымі.

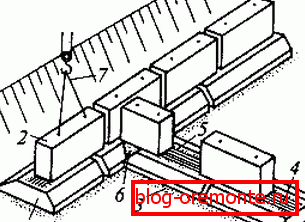

Схема мантажу на падушку.
  • Калі не браць у разлік зусім лёгкія канструкцыі тыпу драўлянай лазні, то для ўсіх астатніх будынкаў спецыялісты раяць ўладкоўваць падушку. Рабіць гэта можна 2 спосабамі.
  • На стабільных грунтах вам будзе дастаткова зрабіць пясчана-шчэбеневых адсыпкі таўшчынёй парадку 100 мм, ўтрамбаваць яе і ўсталяваць жалезабетонную падушку пад блокі. У дакументах яна маркіруецца як ФЛ. І яшчэ, катлаван рыецца па шырыні менавіта гэтай канструкцыі, каб заставалася месца для ўладкавання гідраізаляцыі.
  • Для складаных відаў грунту спатрэбіцца акрамя пясчана-друзавай адсыпкі ўладкоўваць наліўны пояс. Надзейнасць паясы падвоіцца, калі першапачаткова заліць пласт «худога бетону» ў 100 мм і на яго ўжо мантаваць маналітную бетонную падушку. Для масіўных будынкаў яе пажадана армаваць. Будаўніцтва можна працягваць толькі пасля поўнага паспявання бетону.

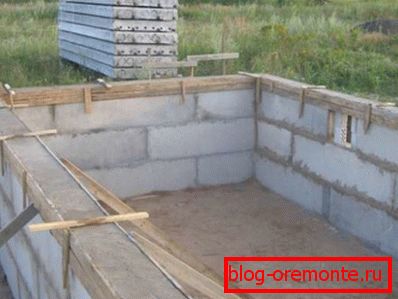

Падмурак з армаваным бетонным поясам.
  • Пасля гэтага, спачатку па апорных кутках і далей па ўсім перыметры, ўсталёўваюцца бетонныя блокі ФЛ падушкі. Далей можна прыступаць да кладкі ФБС блокаў.
  • Як згадвалася раней, канструкцыі ўкладваюцца па прынцыпе цаглянай кладкі, гэта значыць не строга вертыкальна, а са зрушэннем паміж радамі. У сувязі з гэтым, як правіла, выкарыстоўваюцца вырабы розных памераў. У шэрагу можа стаяць некалькі поўнапамерных блокаў ФБС 24 6 6 і завяршае мур ФБС 12 6 6.

Важна: для мантажу складаных злучэнняў існуе доборный бетонны блок ФБС 6 4 3 i некалькі блізкіх да яго памернасцяў. Згодна з ДАСТ 13579-78 такія элементы робяцца без армавання, але ў іх выкарыстоўваюцца высокатрывалыя віды бетону. Хоць па індывідуальнай замове іх могуць армаваць.

Доборный бетонны блок ФБС 6 4 3.
  • Вянчаць мур павінен маналітны бетонны пояс з абавязковым армаваннем. Для гэтага па шырыні блока мантуецца апалубка для бетоннай вырабы, пасля чаго ў яе закладваецца арматурны каркас і заліваецца бетон.
  • У выпадку, калі тэрміны падціскаюць, і няма часу чакаць пакуль бетонны пояс цалкам адужэе, яго можна скласці з цэглы, але кошт такой канструкцыі будзе значна вышэй.
  • Завяршаецца будаўніцтва падмурка мантажом гідраізаляцыі. Калі дом стаіць на цвёрдых глебах і грунтавыя воды вас не турбуюць, то можна абыйсціся двума пластамі бітумнай масцікі. Калі вы сумняваецеся, то дадаткова варта абклеіць канструкцыю рулоннай гідраізаляцыяй. У забалочанай мясцовасці трэба асобна уладкаваць дрэнажную сістэму водаадвода.

Відэа ў гэтым артыкуле дапоўніць вышэйпададзеную інструкцыю.

выснову

Выкарыстанне бетонных блокаў пры ўзвядзенні падмурка значна паменшыць тэрміны будаўніцтва дома. Пры выкананні нескладаных правілаў, такая канструкцыя ні ў чым не будзе саступаць наліўны маналітнай, а пры выкарыстанні блокаў ФБС з высокатрывалага бетону, нават перасягне наліўных канструкцыю па якасці.

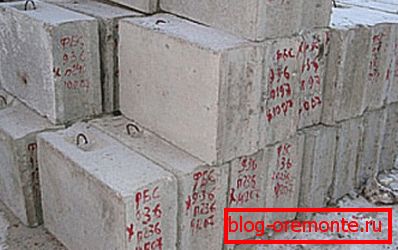

Склад вырабаў.
