Бетонныя безнапорныя трубы: нарматыўныя дакументы,

Тэма гэтага артыкула - безнапорныя жалезабетонныя трубы. Мы высветлім, якімі яны бываюць і па якіх стандартах вырабляюцца. Акрамя таго, нам трэба будзе даведацца, дзе прымяняюцца цікавяць нас вырабы і якімі функцыянальнымі аналагамі яны могуць быць замененыя.

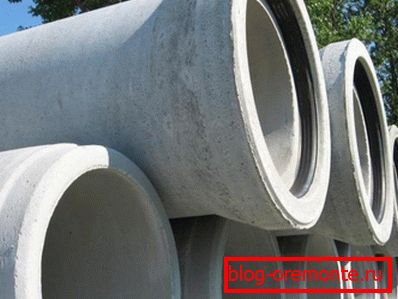

Жалезабетонныя трубы на складзе.

стандарт

Пачнем з вывучэння нарматыўнай дакументацыі. Уласна, стандарт ўсяго адзін - ДАСТ 6482-88 на жалезабетонныя безнапорныя раструбные трубы.

Якую інфармацыю можна знайсці ў ім?

  • Дзеянне стандарту распаўсюджваецца на трубы круглага перасеку з цяжкага бетону, прызначаныя для падземнай кладкі. Прычым не толькі раструбные, але і фальцевую.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСТ, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

  • стандарт не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Жалезабетонныя безнапорныя трубы па Дасце 6482-88 дзеляцца на некалькі катэгорый.

тып трубы расшыфроўка
Т Раструбные са стыкавых злучэнняў, прызначанымі для ўшчыльнення герметыкамі і іншымі матэрыяламі.
ТП Раструбные са стыкавых злучэнняў і падэшвай.
ТБ Раструбные, абсталяваныя упартым кантам і гумовымі ўшчыльняльнікамі на стыкавых злучэннях.
ТВР Раструбные з кантам, гумовымі ўшчыльняльнікамі на стыках і падэшвай.
МС Раструбные са ступеністай стыковой паверхняй. Спосаб іх ўшчыльнення той жа - гумовыя кальца.
TSP Раструбные са ступеністым стыкам і падэшвай.
ТФП Фальцевую трубы з падэшвай. Стыкі ўшчыльняюцца герметыкамі.

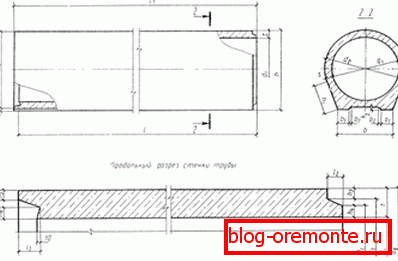

Выраб тыпу ТФП.

Усе трубы, якія вырабляюць ў рамках стандарту, дзеляцца на тры групы па сваёй апорнай здольнасці.

група апісанне
1 Вырабы прызначаны для кладкі на глыбіню да 2 метраў.
2 Глыбіня кладкі - да 4 метраў.
3 Глыбіня кладкі - да 6 метраў.

маркіроўка

Як маркіруюцца трубы?

Поўная маркіроўка складаецца з двух літарна-лічбавых груп, падзеленых злучком.

У першай групе паказваюцца:

  • Тып трубы (Т, ТБ і гэтак далей).
  • Умоўны праход (параметр, прыкладна адпаведны ўнутраным дыяметры).
  • Карысная даўжыня.

Важна: памеры паказваюцца ў дэцыметрах.

Другая група змяшчае толькі групу па апорнай здольнасці.

Так, выраб з маркіроўкай выгляду Т60.50-3 - гэта раструбная труба са стыковым злучэннем пад герметык з умоўным праходам ў 600 мм і даўжынёй 6 метраў, якую можна ўкладваць у грунт на глыбіню да 6 метраў.

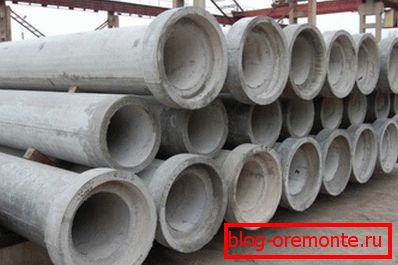

Знешні выгляд Т60.50-3.

памеры

Яны залежаць ад тыпу труб.

тып Умоўны праход, мм Карысная даўжыня, мм
Т 400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
ТБ 400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
МС 400, 500, 600, 800, 1000, 1200, 1400, 1600 Для ўмоўнага праходу 400 - 600 мм - 2500 і 5000. Для ўмоўнага праходу 800 мм і вышэй - 3500 і 5000.
ТП 1000, 1200, 1400, 1600, 2000, 2400 Для ўмоўнага праходу 1000 - 1600 мм - 5000. Для УП 2000 мм - 4500. Для УП 2400 мм - 3000. Абмежаванне даўжыні ў труб вялікага дыяметра звязана з масай вырабы.
ТВР 1000, 1200, 1400, 1600 5000
TSP 1000, 1200, 1400, 1600 3500, 5000
ТФП 1000, 1200, 1400, 1600, 2000, 2400 Для УП 1000 - 1600 мм - 5000. Для УП 2000 мм - 4500. Для УП 2400 - 3000.

Разброс массы изделий - от 520 кг (МС400.25) до 12,5 тонн (ТП200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Што яшчэ рэгламентуе стандарт?

  • матэрыялаёмістасць. Выдатак матэрыялаў вар'іруецца ад 0,38 м3 бетону і 20 кг сталі да 4,7 м3 / 552,4 кг.

Цікава, што вырабы розных груп трываласці адрозніваюцца адзін ад аднаго толькі шчыльнасцю армавання: так, ТФП160.50-1 для вытворчасці патрабуе 4 кубоў бетону і 246 кг сталёвы арматуры, а ТФП160.50-3 пры тым жа аб'ёме бетону армуецца ўжо 490 кілаграмамі сталі .

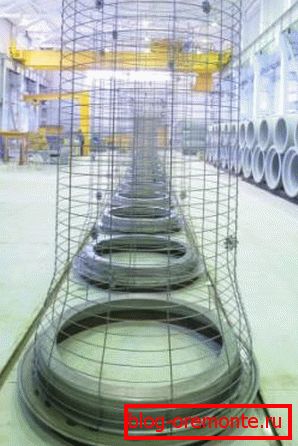

Арматурны каркас будучай трубы.
  • якасць бетону. Для вырабу труб выкарыстоўваецца бетон трываласцю не ніжэй за М350.
  • Максімальныя допускі па даўжыні і дыяметрам.
  • Спосабы фарміравання арматурнага каркаса. У прыватнасці, агаворваецца, што спіральная і падоўжная арматура павінны Праварваюць не радзей, чым у кожнай другой кропцы скрыжавання пры шахматным размяшчэнні кропак зваркі.

выраб

Як выглядае вытворчасць безнапорных жалезабетонных труб?

  1. Рыхтуецца форма. Яна чысціцца, змазваецца і збіраецца пасля здабывання сфармаванага раней вырабы.
  2. Ўнутр формы ўстаўляецца зварной арматурны каркас, пасля чаго ўсталёўваецца і фіксуецца дно.
  3. Форма з каркасам, жорстка зафіксаваным у ёй, усталёўваецца на цэнтрыфугу. Пры бесперапынным кручэнні ў яе падаецца бетон, які раўнамерна запаўняе ўсе паражніны.

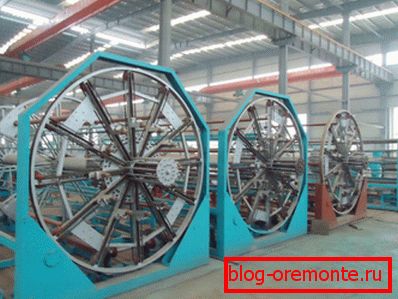

Цэнтрыфугі для ўшчыльнення бетону ў форме.
  1. Пасля таго, як форма запоўненая, яна вытрымліваецца ў прапарачнай камеры да набору бетонам 70% праектнай трываласці.
  2. Затым форма разбіраецца, а гатовы выраб паступае на склад.

Трубы малых дыяметраў (як правіла, 400 і 500 мм) могуць вырабляцца і без цэнтрабежнай цэнтрыфугі. Нарыхтоўка фармуецца з вібрацыйным ушчыльненнем бетону; затым яна зноў-такі набірае трываласць у працэсе пропарки.

прымяненне

Сцісла мы ўжо згадалі асноўную вобласць ужывання бетонных труб: з іх будуецца сістэма ліўневай, бытавой і прамысловай каналізацыі. Салідны дыяметр забяспечвае высокую прапускную здольнасць, каразійна-ўстойлівы матэрыял - даўгавечнасць, а высокая механічная трываласць дазваляе трубах вытрымліваць ціск грунту.

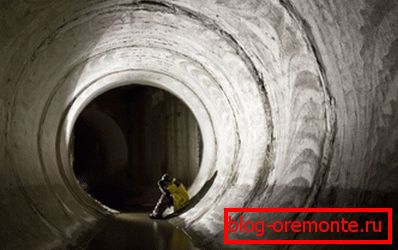

Ўнутры жалезабетоннага каналізацыйнага калектара.

Удакладнім: бетон стоек да карозіі не так каб абсалютна. Працяглы кантакт з вадой ўсё ж разбуральны для яго: фільтруючыся праз поры, вада паступова вымывае вапна (злучэння кальцыя, якія надаюць матэрыялу трываласць). Калі разбурэнне даходзіць да сталёвай арматуры, працэс карозіі па зразумелых прычынах рэзка паскараецца.

Як мантуюцца безнапорныя трубы з жалезабетону?

Як ужо гаварылася, інструкцыя па мантажы мае на ўвазе прымяненне цяжкай тэхнікі.

  1. Дно папярэдне адкрытай траншэі максімальна выраўноўваецца.
  2. Фармуецца ушчыльненая шлягай або паліванне пясчаная падсыпка. Радзей выкладваецца жалезабетонны латок.
  3. Трубы апускаюцца ў траншэю і цэнтр. Раструбные вырабы выстаўляюцца са строга зададзеным адлегласцю паміж тарцом трубы і ўпартай паверхняй раструба:
дыяметр трубы адлегласць
400, 500, 600 мм 10 міліметраў
800, 1000, 1200, 1400, 1600,2000, 2400 мм 15 міліметраў

Важна: у выпадку, калі трубы ўсталёўваюцца ў латок або выкладваюцца на трывалую падставу, пад імі фармуецца падушка з цэментава-пяшчанага раствора ў прапорцыі 1: 3.

  1. Раструбы вырабаў Т, ТП, фтп ўшчыльняюцца герметызуецца масцікамі або битумизированной пянькой. Для герметызацыі злучэнняў вырабаў іншых тыпаў служаць штатныя гумовыя ўшчыльняючымі кольцамі.
Пара варыянтаў стыкоўкі труб з колцавымі гумовымі ўшчыльняльнікамі.

Асаблівы выпадак: фальцевую стыкі труб дыяметрам ад 1000 міліметраў рэкамендуецца латаць пеньковой пасмай з наступнай заціркай цэментава-пяшчаным растворам у прапорцыі 1: 1.

  1. Пасля герметызацыі раструбы латаюцца цэментава-пяшчаным растворам.

Як і чым рэзаць трубы ў тых рэдкіх выпадках, калі ў гэтым ёсць неабходнасць?

Аптымальнае рашэнне - рэзка жалезабетону алмазнымі коламі. Яны выдатна бяруць і сам бетон, і арматурны каркас; ад звычайнай абразіўнай рэзкі алмазная выгадна адрозніваецца больш акуратнымі бакамі рэзу. Аналагічна алмазнай свідраванне адтулін у бетоне (свідрам або каронкай) пакідае ідэальна круглыя ​​адтуліны без найменшых прыкмет сколаў.

Ручная алмазная піла.

альтэрнатыва

Ці ёсць у трывалых, але даволі дарагіх і вельмі, вельмі цяжкіх жалезабетонных труб канкурэнты?

Безумоўна. Усё часцей замест іх пры мантажы лакальных і калектыўных каналізацыйных сістэм, адводаў на студню і калектараў выкарыстоўваюцца гафрыраваныя трубы з пластыка - поліэтылену і поліпрапілена.

Гэтыя вырабы не проста складаюць жалезабетонны канкурэнцыю - яны прыкметна абыходзяць яго па цэлым шэрагу параметраў.

  • Матэрыял абсалютна не схільны карозіі і зносу. Гарантаваны тэрмін службы складае 50 гадоў; колькі пластыкавая каналізацыя праслужыць на практыцы - пакуль невядома, занадта нядаўна яе сталі вырабляць.
  • Маса менш у разы. Пры дыяметры да 600 мм мантаж часта выконваецца ўручную.
  • Гафрыраванне забяспечвае кальцавую калянасць, не проста не ўступае армаванага бетону - вышэйшую за яго зноў-такі ў разы. Дастаткова сказаць, што для пластыкавай каналізацыі максімальная глыбіня залажэння складае 15 метраў. Пры гэтым гладкая ўнутраная паверхня (яе забяспечвае двухслаёвая структура трубы) не дасць запасіцца адкладаў.

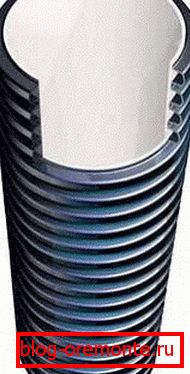

Вонкавы пласт забяспечвае калянасць, унутраны - мінімальнае супраціў руху сцёкаў.

Проста каб чытач не вырашыў, што мы спрабуем дыскрэдытаваць які абмяркоўваецца намі ў гэтым артыкуле матэрыял, прывядзем пару недахопаў пластыка на фоне жалезабетону.

  • Максімальны знешні дыяметр гафрыраваных пластыкавых труб складае ўсяго 1200 міліметраў.
  • Цана прыкметна вышэй, чым у жалезабетону. Так, пагонны метр трубы Корсис дыяметрам 1200 мм варта каля 14,5 тысяч рублёў; пагонны метр ідэнтычнай ёй па эфектыўнай прапускной здольнасці жалезабетоннай трубы абыйдзецца ўсяго ў 5 тысяч.

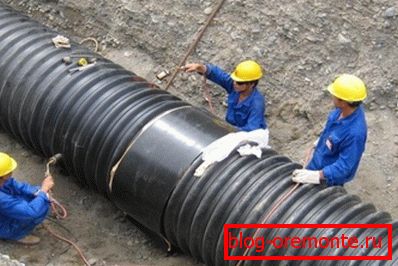

На фота - мантаж безнапорныя пластыкавай каналізацыі.

заключэнне

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Як звычайна, відэа ў гэтым артыкуле змяшчае дадатковую інфармацыю па абмяркоўваецца намі тэматыцы. Поспехаў у будаўніцтве!
