Бетонны ўпор для вадаправода

Пры прыладзе гарадскіх напорных вадаправодаў і каналізацый абавязкова ўжываюць бетонныя ўпоры. Гэтыя вырабы ўяўляюць сабой адмысловыя прастакутныя або трапецападобныя блокі розных памераў. У дадзеным артыкуле мы падрабязней разгледзім вобласць іх прымянення, асноўныя характарыстыкі, асаблівасці і віды.

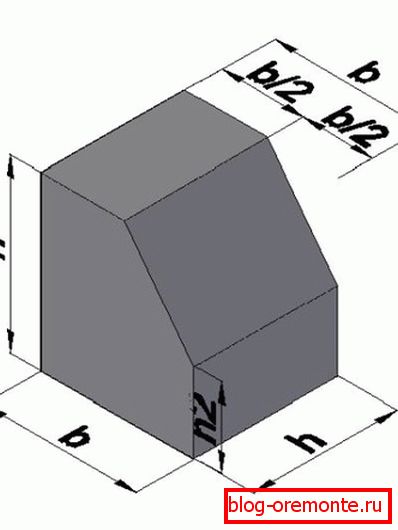

трапецападобны ўпор

мэта ўпор

У выніку ўнутранага ціску вады, у напорных трубах узнікаюць пэўныя сілы. На роўных участках яны практычна не аказваюць ніякага ўздзеяння на сценкі труб, так як накіраваны ўздоўж іх восі, але на некаторых вузлах сеткі могуць ствараць значнае ціск, на якое трубы не разлічаныя.

Да такіх вузлах адносяцца:

  • Павароты вадаправода;
  • Ўчасткі адгалінаванняў;
  • Стыкі труб;
  • Заглушкі тупіковых участкаў.

Каб гэтыя сілы кампенсаваць і перадаць іх грунце, як раз і выкарыстоўваюць бетонныя ўпоры на вадаправодзе. Асабліва важна іх ужываць для труб вялікага дыяметра, дзе сілы, якія ўздзейнічаюць на стыкі або іншыя вузлы, могуць быць даволі істотнымі.

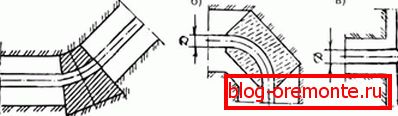

Схема прымянення упораў

Часцей за ўсё ўжываюць гарызантальныя ўпоры, якія неабходныя практычна для кожнага вонкавага гарадскога вадаправода. Іх выкарыстанне дадаткова абараняе сістэму ад зрухаў.

Акрамя таго, яны неабходныя на трубаправодах па наступных прычынах:

  • Забяспечваюць цэласнасць вадаправоднай сістэмы;
  • Прадухіляюць псаванне муфтовых і раструбных злучэнняў;
  • Павялічваюць даўгавечнасць ўсёй сістэмы.

Звярніце ўвагу! Непажаданым з'яўляецца ўжыванне блокаў у тарфяных і сыпкіх грунтах.

Зацятыя блокі ўжываюць для наступных відаў вадаправодаў:

  • чыгунных;
  • пластыкавых;
  • жалезабетонных;
  • Азбестацементавых.

Асаблівасці бетонных упораў

Тэхнічныя характарыстыкі

Як ужо было сказана вышэй, ўпоры могуць мець трапецападобную ці прастакутную форму. Тып формы выбіраецца ў залежнасці ад дыяметра труб.

На фота - структура бетону B10

Вырабляюць вырабы з бетонаў трываласцю на сціск B10. Бо яны не адчуваюць сур'ёзных нагрузак, няма неабходнасці выкарыстоўваць для іх матэрыял з высокай трываласцю на сціск. Дзякуючы гэтаму кошт блокаў не высокі.

Аднак, у сілу эксплуатацыйных умоў, бетон павінен валодаць наступнымі характарыстыкамі:

  • влагостойкостью - звязана з тым, што ўпоры пастаянна падвяргаюцца ўздзеянню навакольнага асяроддзя.
  • Зносаўстойлівасцю і трещиностойкостью - дадзены параметр вельмі важны ў выніку механічнага ўздзеяння трубы на ўпор.
  • марозаўстойлівасцю - вырабу трэба будзе падвяргацца шматлікім цыклах замярзання і адтаванні.

Таму многія заводы жалезабетонных вырабаў вырабляюць ўпоры з мадыфікаванага бетону, у складзе якога маюцца пластыфікатары і іншыя дабаўкі, якія паляпшаюць ўласцівасці матэрыялу.

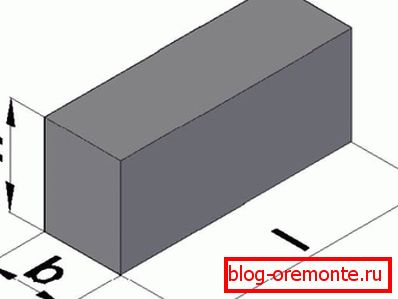

Схема блокавага тыпу UG - 1

Выбар маркі ўпора

Трэба сказаць, што параметры воданепранікальнасці і марозаўстойлівасці ўсталёўваюцца для кожнага праекта асобна.

Акрамя таго, выбар маркі ажыццяўляецца ў адпаведнасці з такімі фактарамі як:

  • Дыяметр труб вадаправода;
  • Матэрыял труб;
  • Геалагічныя ўмовы будаўніцтва;
  • Гідраўлічнае ціск у будучыні вадаправодзе.

віды упораў

На рынку будаўнічых матэрыялаў можна сустрэць зацятыя блокі наступных відаў:

Bloki На сайце Прызначаныя для гарызантальных паваротаў пад вуглом ад 5 да 90 градусаў.
блокі УН Адрозніваюцца наяўнасцю выпукласці ўніз. Прызначаныя для вертыкальных паваротаў каналізацыі і вадаправодаў пад вуглом 35-90 градусаў.
блокі УВ Ўяўляюць сабой ўпоры-якары з анкернымі мацаваннем і выпукласцю ўверх. Прымяняюцца на трубаправодзе ў галіне разгалінаванняў, а таксама паваротаў з раструбным або муфтовым злучэннем труб.

Акрамя літарнага індэкса, марка вырабы змяшчае яшчэ і лічбавае абазначэнне тыпаразмеру блока, да прыкладу, упор УН 29 з'яўляецца трапецападобным блокам з выпукласцю ўніз. Яго Дзіна складае 600 мм, а вышыня - 500 мм. Прызначаны такі блок, для вертыкальных паваротаў вадаправода.

Расшыфраваць лічбавай індэкс можна пры дапамозе табліц, якія прыведзены ў серыі 3.001.1-3.

Звярніце ўвагу! Пры мантажы блокаў ўзровень грунтавых вод павінен размяшчацца як мінімум на адзін метр ніжэй узроўня падэшвы блока. Таксама інструкцыя дапускае іх выкарыстанне ў водонасыщенных грунтах.

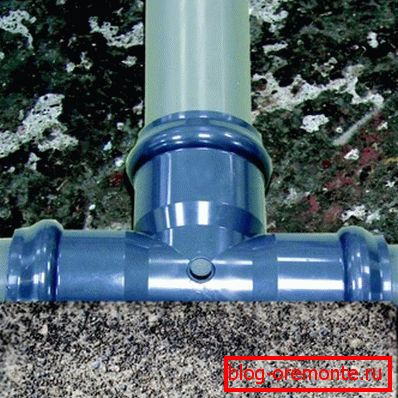

Выкарыстанне ўпора на разгалінаванні трубаправода

выбар упораў

Пры выбары бетонных упораў сваімі рукамі, неабходна звяртаць увагу на наступныя моманты:

  • Наяўнасць расколін таўшчынёй больш за 0,2 мм. У гэтым выпадку блок не прыдатны для выкарыстання.
  • Наяўнасць аголенай арматуры, а таксама вялікай колькасці ракавін і сколаў. У гэтым выпадку таксама забараняецца выкарыстоўваць выраб.
  • Паверхню блока павінна быць шчыльнай і гладкай, у гэтым выпадку зніжаецца сіла трэння з трубой. Гэта дазволіць павялічыць тэрмін эксплуатацыі як самога вырабы, так і трубаправода.

Звярніце ўвагу! Пры транспартоўцы блокаў неабходна выкарыстоўваць падшэўкі і пракладкі, каб іх не пашкодзіць. Акрамя таго, забараняецца выконваць разгрузку шляхам скідання.

Вось, мабыць, і ўсе моманты, якія неабходна ведаць аб ўпорах пры мантажы сістэм вадаправода або каналізацыі.

выснову

Бетонныя ўпоры ў шэрагу выпадкаў з'яўляюцца незаменнай часткай вадаправода, якія значна павялічваюць тэрмін эксплуатацыі сістэмы. Варта адзначыць, што дадзены элемент зможа ў поўнай меры спраўляцца з пастаўленымі перад ім задачамі толькі ў выпадку правільнага выбару маркі вырабы. Таму пры выбары упораў, неабходна ўлічваць усе вышэйпералічаныя фактары.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
