Бетонная падушка: мэты і спосабы збудаванні

Для чаго ўкладваецца бетонная падушка пад падмурак? У якіх выпадках яе прымяненне апраўдана? Якія маркі бетону можна выкарыстоўваць? Ці неабходна армаванне? Давайце паспрабуем знайсці адказы на гэты спіс пытанняў.

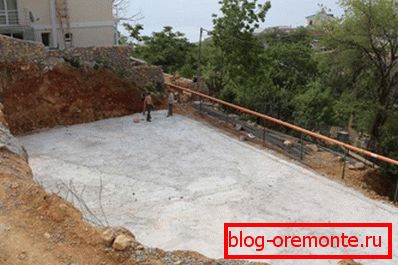

Не, гэта яшчэ не падмурак. Пляцоўка толькі падрыхтаваная да яго ўзвядзенню.

Аб тэрміналогіі

Для пачатку давайце аддзелім мух ад катлет.

Тое, што звыкла завецца падушкай, з'яўляецца такой, згодна з дзеючым нарматыўным дакументам, далёка не заўсёды.

  • Пласт низкомарочного бетону, які засцерагае маналітны падмурак ад уцечкі цэментавага малачка ў грунт на стадыі залівання і ад агрэсіўных уздзеянняў грунту і грунтовых вод у далейшым, называецца бетоннай падрыхтоўкай.

Акрамя таго: бетонная падрыхтоўка часта з'яўляецца адным з ніжніх слаёў пірага бетоннай падлогі па грунце. У гэтым выпадку яна служыць для раўнамернага размеркавання нагрузкі на ўцяпляльнік: бетон засцерагае яго ад нераўнамернага ціску знізу пры зменнай шчыльнасці або нераўнамернай ўсаджванню грунту.

  • Уласна падушка патрэбна для размеркавання ціску на грунт па большай яго плошчы і для прадухілення дэфармацыі зборнага падмурка.

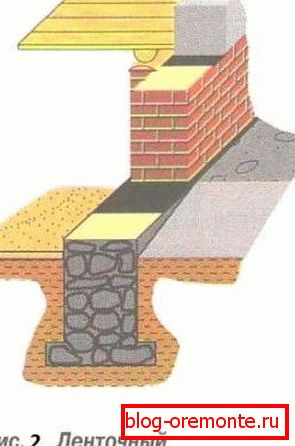

Шырокая падэшва падмурка размяркоўвае ціск па большай плошчы грунту.

мэты

Калі з мэтамі выканання бетоннай падрыхтоўкі сітуацыя цалкам зразумелая, то мэты збудаванні падушкі варта некалькі ўдакладніць. Уласна, яны вычарпальна апісваюцца пунктам 2.195 дапамогі па праектавання падмуркаў, якія з'яўляюцца дадаткам да БНіП 2.02.01-83. Згодна з дакументам, зборныя падмуркі з пліт прастакутнай формы не варта ўжываць:

рэкамендацыя абгрунтаванне
На друзлых пясках Нераўнамерная ўсаджванне грунту з нізкай апорнай здольнасцю можа прывесці да дэфармацыі падставы будынка
На пылеватые-гліністых грунтах Дэфармацыя можа быць выклікана марознага Пучэня або цякучасцю глебы пры ўвільгатненні
На грунтах з зменнай Сціскальнасць Пры аднолькавай удзельнай нагрузцы ўсаджванне падставы будзе нераўнамернай
У сейсманебяспечных раёнах з сейсмічнасці 7 і больш балаў Пры хвалепадобных ваганнях грунту распаўсюджванне сейсмічнай хвалі ў адсутнасць жорсткага падставы прывядзе да разбурэння сцен

Прычым тут падушка? А вось прычым: зборны падмурак на бетоннай падушцы дастатковай трываласці будзе валодаць усімі ўласцівасцямі маналітнага.

Асоба варта агаварыць сітуацыю, калі падушка патрэбна для размеркавання ціску на грунтах з невысокай апорнай здольнасцю. У гэтым выпадку падстава зусім не абавязкова павінна быць маналітным: падмуркавыя пліты ФЛ прызначаныя менавіта для выканання гэтай функцыі.

Важны момант: вертыкальныя швы зборнага падмурка (у тым ліку паміж плітамі ФЛ і блокамі ФБС) выконваюцца строга з перавязкай. Размяшчэнне двух і больш швоў на адной вертыкалі - прамы шлях да хуткага з'яўлення расколін у сценах.

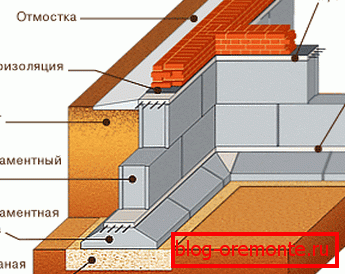

Звярніце ўвагу на размяшчэнне швоў.

Строительство

падрыхтоўка

Інструкцыя па ўзвядзенню бетоннай падрыхтоўкі пад падмурак або чыставую сцяжку больш чым нескладана.

  1. Дно катлавана ці траншэі максімальна выраўноўваецца і ўтрамбоўваецца.
  2. На грунтах ўмеранай шчыльнасці і пучинистых глебах выконваецца пясчаная падсыпка таўшчынёй каля 10 см. Пясок праліваецца вялікай колькасцю вады для максімальнай ўсаджвання. На шчыльных супясчаных і пяшчаных грунтах падсыпка не патрэбна; на скальным падставе па відавочным прычынах не патрэбна і сама падушка.
  3. Па падсыпцы рассцілаецца пласт гідраізаляцыі (як правіла, паласы шчыльнага поліэтылену з 10-сантыметровым перехлестом).
  4. Па гідраізаляцыі выкладваецца пласт бетону (без армавання) таўшчынёй 100 мм. Мінімальна дапушчальная, згодна з СП 50-101-2004, марка бетону па трываласці - М50. Звычайна выкарыстоўваецца M100, цана куба якога нават некалькі ніжэй за кошт выкарыстання крупнофракционного запаўняльніка (з трываласцю М50 вырабляюцца толькі растворы).
Марка M100 допускает использования крупнофракционного заполнителя, произведенного из осадочных пород. Отсюда - минимальная стоимость.

Пры самастойным падрыхтоўцы бетоннай сумесі можна скарыстацца табліцай прапорцый:

марка трываласці Цэмент М400: пясок: друз
M100 1 : 4,6 : 7
M150 1 : 3,5 : 5,7
M200 1 : 2,8 : 4,8
M300 1 : 1,9 : 3,7
  1. Далейшыя работы працягваюцца прыкладна праз тыдзень - пасля набору бетонам мінімальнай трываласці.

падушка

Як будуюцца жалезабетонныя падушкі пад зборны істужачны падмурак?

Разлік

Ён павінен грунтавацца на дадатковых дадзеных - апорнай здольнасці грунта і масе пагоннага метра сцены. Выкажам здагадку, што метр сцены важыць 7 тон, а апорная здольнасць грунта роўная 1 кгс / см2. Тады плошча пагоннага метра падушкі павінна быць роўная 7000 / п 1 = 7000 см2; шырыня 7000/100 = 70 см.

Звярніце ўвагу: некруглой і дробавыя значэння акругляюцца да кратных 10 сантыметрам ў большы бок. Запас па апорнай здольнасці ніколі не будзе лішнім.

Таўшчыня падушкі, як правіла, складае 300 - 400 мм.

армаванне

Яно выконваецца арматурнымі стрыжнямі таўшчынёй ад 12 мм. Вочка сеткі - 200 мм. Арматурны каркас робіцца двухслаёвым; пры гэтым сеткі павінны абараніць ад паверхні маналіту прыкладна на 50 мм.

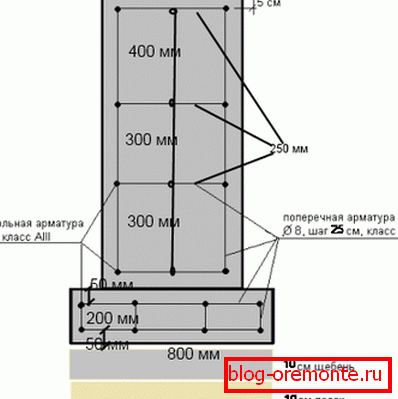

Схема армавання падушкі і істужачнага падмурка.

Для крепления стержней используется отожженная вязальная проволока. армаванне нигде не должно выходить на поверхность.

падсыпка

На пучинистых грунтах і ў гэтым выпадку настойліва рэкамендуецца адсыпаць дно траншэі пяском або друзам. Як забяспечыць ўсаджванне пяску - мы ўжо ведаем; найпростую шлягай для друзу можна збудаваць сваімі рукамі з адрэзка бярвёны з прыбітай да яго ручкай.

Таўшчыня падсыпкі - 10 - 15 см.

заліванне

І ў гэтым выпадку лепш папярэдне выкласці па падсыпцы пласт поліэтылену, які прадухіліць адток цэментавага малачка. Затым падушка заліваецца двума пластамі з абавязковым штыкованием кожнага пласта.

Пры перапынках у працы новы ўчастак заліваецца альбо да схоплівання залітага раней, альбо пасля набору ім трываласці ня менш 1,5 Мпа (што прыкладна адпавядае 3-4 днях з моманту кладкі пры тэмпературы 20С).

На фота - залітая падушка пад зборны істужачны падмурак.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў самастойным будаўніцтве. Як звычайна, відэа ў гэтым артыкуле прапануе яго увазе дадатковыя тэматычныя матэрыялы. Поспехаў!
