Бетонная падстанцыя: тыпы і эксплуатацыйна-тэхнічныя

Камплектныя трансфарматарныя падстанцыі (КТП) выдатна зарэкамендавалі сябе ў працы на будаўнічых пляцоўках. Часцей за ўсё іх ужываюць для цеплавой апрацоўкі бетону, што значна паскарае працэс яго зацвярдзення і набору праектнай трываласці, а таксама для прагрэву прамерзлы грунтов.Эти метады вядзення прац дазваляюць не спыняць працэс ва ўмовах нізкіх тэмператур навакольнага асяроддзя і істотна скарачаюць тэрміны будаўніцтва.

блокавыя падстанцыі

Што такое БКТП -этоаббревиатура, якая пазначае блокавую камплектных трансфарматарную падстанцыю, якая прызначаецца для:

• Прыёмкі энергіі.
• Пераўтварэнні току.
• Размеркавання электрычнай энергіі.

Гэты комплекс абсталявання ўяўляе сабой закрытае размеркавальная прылада напругай да 35 кВ.

Падобная трансфарматарная падстанцыя можа быць разлічана на напружанне (кв):

• 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
• 35/10; 10/35; 6/35; 35/6.

Магутнасць паніжальных трансфарматараў - асноўная характарыстыка абсталявання.

Яна можа быць рознай і дасягаць наступных велічынь:

• 100, 160, 200, 250,400, 630 кВт.
• 1000,1250,1400,1600,2500,4000 і нават 6300 кВт.

блокавыя падстанцыі с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

• Прамысловых.
• Загарадных.
• Гарадскіх.
• Прыватных уладаннях.
• Катэджных і дачных пасёлках.
• Вытворчых плошчах.

Да ведама! У камплекце гатовага нованабытай БКТП знаходзіцца падрабязная інструкцыя па мантажы дадзенага абсталявання. У большасці выпадкаў яна дазваляе, не прыцягваючы наёмных рабочых прыватным забудоўшчыкам сваімі рукамі ажыццявіць ўстаноўку на мясцовасці, калі гаворка ідзе, вядома, аб малагабарытным варыянце.

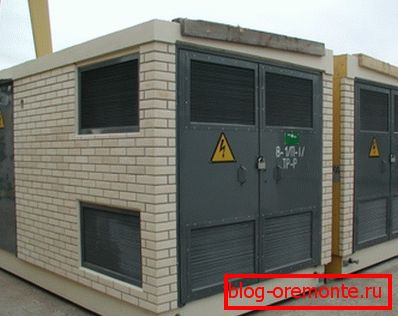

Цана на блокавыя падстанцыі залежыць ад некалькіх складнікаў:

• камплектацыі:

• Колькасці і магутнасці трансфарматараў.
• Колькасці вочак.
• Схемы.
• Металу шын.
• Лічыльнікаў.
• Элегазовые выключальніка (разнавіднасць высакавольтнага выключальніка).
• Раз'яднальнікаў.
• Sektsionirovaniya.
• Вакуумных выключальнікаў.
• Зазямлення.
• Колькасці ліній.
• АСКУЭ.
• Сістэмы АВР.

Вядома ж, у агульны кошт пастаўшчык таксама ўключыць кошт дастаўкі, калі вы набываеце абсталяванне на заказ.

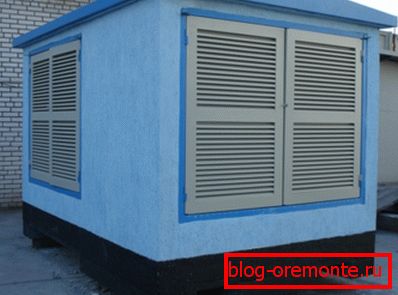

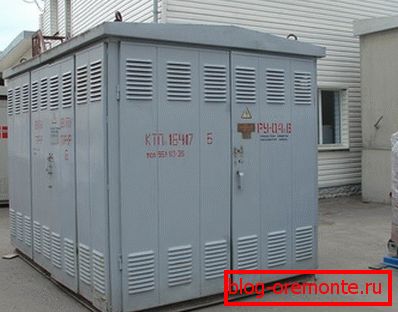

Абсталяванне ў бетонным корпусе

Трансфарматарныя падстанцыі ў бетонным кажусе прымяняюцца ў электразабеспячэнні жыллёва-камунальнай, грамадскай і прамысловай забудове.

Эксплуатацыйна-тэхнічныя характарыстыкі блокавых падстанцый

Бетонныя корпуса для падстанцый вырабляюцца з цяжкага бетону высокай якасці маркі В30 з таўшчынёй сцен 100 мм.

Гэтым забяспечваюцца выдатныя паказчыкі корпуса:

• Высокая трываласць бетоннай канструкцыі.
• цеплаўстойлівасць.
• воданепранікальнасць.

Асаблівасцямі, якія адрозніваюць блокавыя камплектныя трансфарматарныя падстанцыі ў бетонным корпусе, з'яўляюцца:

• Малы вага і кампактнасць КТП.
• Надзейнасць жалезабетонных блокаў, якія выконваюцца з прымяненнем найноўшых сучасных тэхналогій стварэння КТПБ:

• Вогнеўстойлівасць.
• Вандалаўстойлівыя.
• Ўстойлівасць да атмасфернага ўздзеяння.
• Неабходнай трываласцю.

Тыпы бетонных трансфарматарных падстанцый

На сённяшні дзень прымяняюцца два тыпу блокавых камплектных падстанцый:

• Однотрансформаторные КТПБ ўсталёўваюцца для выкарыстання пры нагрузках з перапынкам падачы электратоку на суткі і менш, пры бягучым рамонце або замене пашкоджаных камплектуючых.
• Двухтрансформаторные падстанцыі прымяняюцца пры пераважнай выкарыстанні электрапрымальнікаў першай і другой катэгорыі. Магутнасць трансфарматараў ў іх адрэгулявана так, каб пры адключэнні аднаго з іх, другі прыняў на сябе неабходную нагрузку.

Заўвага! Двухтрансформаторные падстанцыі вельмі неабходныя пры нераўнамерна графіцы нагрузкі (сутачным або гадавым), нягледзячы на ​​катэгорыю канчатковага спажыўца электраэнергіі. У гэтым выпадку мэтазгодна рэгуляваць магутнасць трансфарматараў для односменной або двухзменнай працы з нераўнамернай загрузкай змен.

КТПБ двухтрансформатные выгодныя тым, што ў перыяд работы прадпрыемства з невялікімі нагрузкамі, частка трансфарматараў можна адключыць. Пры гэтым нагрузка перакідваецца праз перамычкі ў бетонным кажусе на падстанцыю другаснага напружання. Такі эканомны рэжым працы абсталявання гарантуе минимизирование выдаткаў магутнасці электраабсталявання.

апісанне падстанцый

Падстанцыі абодвух тыпаў складаюцца з бетонных блокаў з устаноўленым у іх электраабсталяваннем:

• Размеркавальным прыладай высокага напружання РУВН - 6 кВ або 10 кВ.
• Размеркавальным прыладай нізкага напружання РУНН - 0,4 кВ.
• Сілавымі трансфарматарамі ТМ, ТМГ, ТСЗ, ТСЗН.

Габарытныя памеры будаўніцтва падстанцый:

• Падстанцыя з адным трансфарматарам (БКТП) можа мець габарытныя памеры:

• 4610 * 2510 * 2820 мм.
• 5270 * 2250 * 2205 мм.

• Падстанцыя з двума трансфарматарамі (2БКТП) адпаведна:

• 4610 * 5070 * 2820 мм.
• 5270 * 4500 * 2205 мм.

Да ведама! Магчыма выкананне БКТП з 3, 4 і больш (па жаданні заказчыка) блокаў, размешчаных побач адзін з адным і злучаных калідорамі. Таксама дапушчальна стварэнне 2 узроўневую камер з прыладай падставы з узмоцненых блокаў падвышанай трываласці. Для гэтага ўжываецца падмуркавы кабель (ФБК) - нясе на сабе функцыі падмурка і кабельнага памяшкання з устаноўленым у ім маслоприемником. Ці ж аб'ёмны блок (АБ) - у ім размяшчаюцца распредустройства, шчыты і камера сілавых трансфарматараў.

Для подвода кабеля да электраабсталявання падстанцыі БКТП прадугледжаны праёмы ў падлозе. Трансфарматарны адсек абсталёўваецца жалюзийными рашоткамі для вентыляцыі і рэгулявання тэмпературы ў трансфарматарным памяшканні.

Акрамя асноўнага абсталявання блокавыя падстанцыі БКТП абсталёўваюцца прыборамі вымярэння і ўліку электраэнергіі:

• Лічыльнікам актыўнай і рэактыўнай энергіі.
• Ampermetrami і transformatorami току.
• Вальтметрам з перамыкачом на ўводзе РУНН.
• Шчытком ўласных патрэб.
• Іншымі дадатковымі прыборамі па жаданні заказчыка.

Кампаніі-вытворцы блокавых камплектных трансфарматарных падстанцый у бетонным корпусе ажыццяўляюць увесь спектр работ, звязаных з праектаваннем, вырабам, дастаўкай і шефмонтажем ўласнага абсталявання.

выснову

Спадзяемся, што ў вас не будзе цяжкасцяў у працэсе пошуку разрозненых праектных, вытворчых і мантажных арганізацый. Таму адпадзе неабходнасць ва ўзгадненні іх дзеянняў, што ў выніку па сукупнасці дазволіць некалькі знізіць затраты на рэалізацыю праекта і зберагчы нервы.

Галоўнае - павернецца да надзейнага партнёру, які будзе гарантаваць станоўчы вынік і якасць оборудования.В прадстаўленых відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
