Бетоназмяшальнікі з самазагрузкі: агляд мадэляў, прынцып

На дадзены момант такая тэхніка выкарыстоўваецца больш чым у 140 краінах свету, прычым, гэта можа быць, як мабільны бетоназмяшальнікі з самазагрузкі, так і разлічаны на вялікія аб'ёмы раствора - усё залежыць ад патрэбы майстраваць аб'екта.

Універсальныя машыны такога тыпу выкарыстоўваюць практычна на ўсіх відах абароннага, прамысловага і грамадзянскага будаўніцтва, а ў прыватнасці, пры пабудове аэрадромаў, бункераў, мастоў, чыгуначных шляхоў, дарог, жылых і вытворчых будынкаў і гэтак далей.

Бетоназмяшальнікі CARMIX 3,5 TT

Вядома, пры такім попыце, ёсць і разнастайнасць вытворцаў, якія прапануюць ўсё больш мадэрнізаваныя агрэгаты, пра што і пойдзе гаворка ніжэй, а таксама вы зможаце азнаёміцца ​​з тэматычным відэа ў гэтым артыкуле, як з дадаткам да матэрыялу.

міксеры

Заўвага. Разгляданы намі агрэгат ўяўляе сабой цэлы комплекс механізмаў, куды ўключаецца бетонамяшалка і аўтапагрузнік. Дадзеныя механізмы размяшчаюцца на самаходным шасі - пры гэтым усе дзеянні па вытворчасці бетону механізаваныя па максімуму - уручную ажыццяўляецца хіба што падключэнне вадаправоднага рукавы да змяшальніка.

некаторыя мадэлі

Заўвага. Непадалёк ад Венецыі размешчаны завод з 30-гадовым тэрмінам вытворчасці, з канвеераў якога сышлі ўжо тысячы машын маркі CARMI X. На дадзены момант, гэта, бадай, самы буйны вытворца агрэгатаў такога тыпу, хоць і не адзіны.

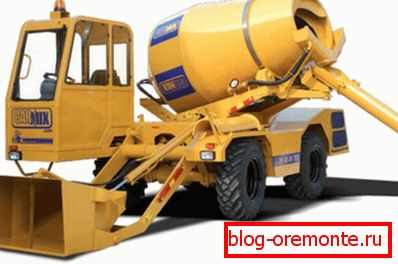

CARMIX 2,5 ТТ
  • CARMIX 2,5 ТТ мае змяшальнік ёмістасцю 3410 л, што дазваляе ажыццяўляць вытворчасць бетону да 10м3/ Гадзіну, гэта значыць, па чатыры цыклу ў гадзіну, у кожным з якіх падрыхтоўваецца 2,5м3 раствора. Па сутнасці, атрымліваецца, што такая машына за адну васьмігадзінную змену можа забяспечыць да 80м3 сумесі, такім чынам, цалкам забяспечыць занятасць цэлай брыгады.
  • Такі самозагружающийся бетоназмяшальнікі мае размешчаны спераду коўш на 400 л, а таксама разгрузны які складваецца жолаб. Сістэма прыводзіцца ў рух рухавіком з вадзянікам астуджэннем PERKINS 1104 D-44 T на 85 конскіх сіл. Мае кабіну ROPS FOPS закрытага тыпу з абаграваннем, мыйны шланг (для уборкі) высокага ціску, і магчымасць ажыццяўляць разгрузку на чатыры бакі з вышыні да 1,9м. Для ўзважвання інгрэдыентаў пад барабанам ўстаноўлена электронная сістэма LOAD CELLS.
CARMIX 5,5 XL
  • Досыць падобны знешні выгляд з вышэйзгаданай машынай мае CARMIX 5,5 XL, толькі вось па прадукцыйным параметрах дадзены агрэгат значна сур'ёзней. Так, тут бочка амаль у два разы больш і мае 7600 л, у якой за гадзіну вырабляецца да 16,5м3 бетону - тры цыкла па 5,5м3, Такім чынам, за змену можна вырабляць да 132м3 прадукцыі. Вядома, загрузны коўш тут больш аб'ёмны і мае 600п і больш магутны рухавік CUMMINS B5 9TAA. з вадзяным астуджэннем на 6 цыліндраў, магутнасцю 150 конскіх сіл.
CARMIX ONE
  • Для невялікіх участкаў будаўніцтва можна выкарыстоўваць агрэгат таго ж завода-вытворцы CARMIX ONE, які мае зусім невялікія памеры і, такім чынам, значна меншую прадукцыйнасць. Так, яго змяшальнік мае ёмістасць усяго 1400 л, аб'ём каўша для загрузкі - 180 л, што дазваляе 5м3/ Гадзіну (пяць цыклаў па 1м3/ Гадзіну), такім чынам - 40м3 за адну змены. Рухавік тут таксама не такі магутны, гэта дызель з вадзяным астуджэннем PERKINS 403 D-15 T на 39 конскіх сіл, кабіна тыпу ROPS FOPS з сядзеннем, якое можа паварочвацца на 180 ?, як паказвае на гэта інструкцыя па эксплуатацыі ..
ЦВЕТЫ MINIDUMPER 800P
  • ЦВЕТЫ MINIDUMPER 800P - гэта мабільная бетонамяшалка з самазагрузкі, якая ўсталяваная на самаходную платформу з гумовай-гусенічным шасі і хуткасцю перамяшчэння 4,2км / гадзіну. Ёмістасць барабана тут усяго 180 л, загрузны коўш забяспечаны гідраўлічным прывадам, грузападымальнасць 800 кг, усё рух ажыццяўляецца з дапамогай дызеля KUBOTA або карбюратарны рухавіка HONDA на 13 конскіх сіл. Габарыты агрэгата складаюць усяго 168x83x122 см пры імшы нета 650 кг.
мадэль JZC
  • Такі бетоназмяшальнікі, як на фота ўверсе, нельга назваць самозагружающимся, хоць тут загрузка інгрэдыентаў адбываецца некалькі па іншаму, чым у звычайнай бетонамяшалкі, гэта значыць, усе элементы паступаюць у барабан праз загрузачны ёмістасць. Серыя змяшальнікаў тыпу JZC абсталявана электрычнымі рухавікамі рознай магутнасці, ад чаго, уласна, і залежыць прадукцыйнасць той ці іншай мадэлі. Асаблівая ўвага можна надаць барабану - пры замешвання раствора ён круціцца па гадзіннікавай стрэлцы, а пры разгрузцы - супраць гадзінны стрэлкі - гэта адбываецца пры дапамозе шасцярні фрыкцыйнага колы.
знак JZC 350 JZC 500 JZC 500 JZC 750
прадукцыйнасць 10? 14м3/час 18 ? 20м3/час 25? 30М3/час 30? 35М3/час
Адхіленне ў габарытах ? 60 мм ? 60 мм ? 70 мм ? 80 мм
хуткасць кручэння 14ob / мін 13ob / мін 13ob / мін 12,26ob / мін
Максімальная хуткасць руху 20км / гадзіну 20км / гадзіну - -
Магутнасць рухавіка пры змешванні 5,5кВ 7,5кВ 7,5кВ 11кв
пад'ёмная магутнасць 4,5кВ 5,5кВ 5,5кВ 7,5кВ
помпавы рухавік 0,55кВ 0,55кВ 0,75кВ 0,75кВ
маса 1950 кг 2400 кг 3000 кг 4000 кг
Габарыты (даўжыня / шырыня / вышыня) 2766x2140x3000 3500x2200x3200 5200x2065x3200 5650x2055x3535

Табліца параметраў розных мадэляў JZC

Як гэта працуе

набіраем ваду

Па вялікім рахунку працэс падрыхтоўкі бетоннай сумесі на механізаваных агрэгатах нічым не адрозніваецца ад таго, калі б вы гэта рабілі сваімі рукамі ў якім-небудзь старым карыце, змешваючы інгрэдыенты лапатай ці матыкай.

Вядома, тэхнічны бок працэсу значна адрозніваецца, але чарговасць змешвання элементаў і іх парадак дадання застаецца нязменным, зрэшты, як і ўмовы па захоўванні раствора ў вадкім выглядзе - пры затрымцы яго варта пастаянна змешваць.

Такім чынам, усё пачынаецца з запампоўкі вады ў ёмістасць, і тут можна зрабіць некаторы адступленне - яе колькасць нельга вызначыць вельмі дакладна з дапамогай якой-небудзь табліцы, хоць такія і існуюць - уся загваздка ў тым, што напаўняльнікі (пясок і друз) могуць мець розны адсотак вільготнасці.

Такім чынам, калі той жа пясок мокры, то вады вам спатрэбіцца менш, хоць вы можаце шляхам аднаразовага тэставання вызначыць патрэбную колькасць вадкасці на адзін цыкл, але гэта магчыма толькі ў тым выпадку, калі сыпкія будматэрыялы будуць захоўваць аднолькавы адсотак вільготнасці на працягу дня.

Але нават калі на вуліцы халаднаватае надвор'е і не выпадаюць ніякія ападкі, усё адно вільгаць будзе выпарацца і на наступны дзень суадносіны можа змяніцца.

загрузка цэменту

З вызначэннем колькасці цэменту некалькі прасцей - яго доля, у залежнасці ад маркі бетону і самога цэменту ёсць у табліцах, вызначаных Дастамі, тым больш што ў некаторых самозагружающихся бетаназмешвальніка усталёўваюць электронныя дазатары для сыпкіх інгрэдыентаў, вядома, кошт такіх агрэгатаў значна вышэй.

Як бы там ні было, цэмент засынаецца ў першую чаргу - такі парадак забяспечвае павелічэнне трываласці бетону да трох раз (даказана эксперыментальна).

загрузка друзу

Пасля таго, як цэмент з вадой ўтвараюць малачко, туды засынаюць патрэбную колькасць пяску і змешваюць да стварэння аднастайнай масы і толькі пасля гэтага дадаюць друз для бетонных вырабаў.

Такая паслядоўнасць найбольш аптымальная, так як яна адпавядае ДАСТ 7473-94, такім чынам, сумесь атрымліваецца найбольш моцнай пасля схоплівання і ацвярдзення бетонных канструкцый.

заключэнне

У заключэнне можна сказаць, што Аўтабетоназмешвальнік з самазагрузкі б у або новы выгадны яшчэ і тым, што адным замесам можна забяспечыць працай некалькі аб'ектаў - проста адгрузіць па месцах патрэбную колькасць. Акрамя таго, павялічваецца рэнтабельнасць вытворчасці і хуткасць выканання будаўніча-мантажных работ.
