Бетонамяшалка: віды, выкарыстанне, даследаванне узораў

Якім чынам бетонамяшалка перашкаджае бетон? Якія тыпы гэтых прылад прапануе сучасны рынак будаўнічага і прамысловага абсталявання? Як з іх дапамогай рыхтаваць бетоны розных тыпаў? Давайце паспрабуем знайсці адказы.

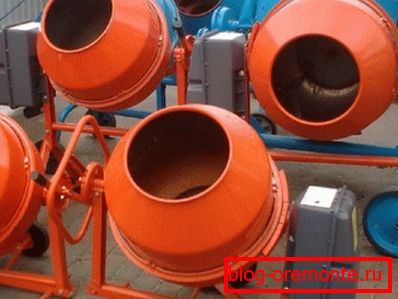

Некалькі мадэляў бетоназмяшальнікаў.

гісторыя

Паважаны чытач, як вы думаеце, колькі гадоў бетону?

Што?

Дзвесце?

Не будзем стамляць вас невядомасцю: гісторыя матэрыялу налічвае больш за 6000 гадоў. Упершыню бетон быў выкарыстаны ў будаўніцтве ў месцы, вядомым нам як Старажытная Месапатамія (тэрыторыя сучаснай Індыі); пазней ён шырока ўжываўся ў Рымскай Імперыі.

Нюанс: так званы рымскі бетон складам даволі моцна адрозніваўся ад звыклых нам цэментава-пясчана-шчэбеневых сумесяў. Нягледзячы на ​​тое, што ён называўся opus caementicium, у ролі злучнага выступала вапна; запаўняльнікамі служылі марскі пясок, валуны і абломкі керамічных вырабаў.

Як стагоддзя таму, так і цяпер асноўнай праблемай было забяспечыць максімальна раўнамернае перамешванне кампанентаў. Перанасычаным якога-небудзь ўчастка маналіту запаўняльнікам або злучным будзе аднолькава пагібельна для трываласці збудаванні.

Традыцыйна бетонныя сумесі замешваюць ў вялікім драўляным, а пазней - металічным карыце. У працавітасці нашым продкам не адмовіш; аднак вынік працы быў, прама скажам, не заўсёды стабільным.

Замешіваніе бетону ўручную.

Першыя спробы механізаваць цяжкую працу былі зроблены неўзабаве пасля атрымання патэнта на звыклы нам цементобетонной ў 1844 годзе: продкі сучасных бетоназмяшальнікаў прыводзіліся ў дзеянне коннай цягай і былі вельмі грувасткімі.

Прататып сучаснага прылады быў вынайдзены параўнальна нядаўна - у 1916 годзе. Канструктыўна ён быў бліжэй за ўсё да сучасных автомиксерам: кручэнне колаў транспартнага сродку прыводзіла ў рух барабан са статычна замацаванымі ў ім лопасцямі; абвальванне сумесі на кожным абароце міксера забяспечвала даволі раўнамернае перамешванне.

Сучасная бытавая бетонамяшалка адрозніваецца ад прататыпа векавой даўнасці толькі крыніцай механічнай энергіі, якая забяспечвае кручэнне барабана: у большасці выпадкаў яго прыводзіць у рух электраматор з дапамогай зубчастай або раменнай перадачы.

класіфікацыя

Па якіх прыкметах класіфікуюцца сучасныя бетонамяшалкі?

Прынцып працы

  • Гравітацыйныя прылады, увогуле-то, дэталёва апісаны намі абзацам вышэй. Верціцца нахільны барабан абсталяваны жорстка замацаванымі лапаткамі, якія перашкаджаюць праслізгванню змешваюць масы. Пры вызначаным становішчы барабана сумесь ўнутры страчвае статычнае раўнавагу і абвальваецца ўніз, змешваючы з якая ляжыць на дне масай - і так раз за разам.
Прылада тыповага гравітацыйнага бетаназмешвальніка.

Прылады гэтага тыпу найбольш ўніверсальныя: яны здольныя працаваць з бетонам любы цяжару і памеру фракцый запаўняльніка, з кладкавых, тынкавымі растворамі і гатовымі сумесямі любога тыпу.

Адзіны недахоп (і тое, у агульным-то, даволі ўмоўны) - абмежаваная прадукцыйнасць: гравітацыйны бетоназмяшальнікі змешвае кампаненты параўнальна павольна, што абмяжоўвае яго прымяненне пры прамысловых аб'ёмах.

  • Прымусовыя бетонамяшалкі ўяўляюць сабой нерухомы барабан і верціцца ў ім ротар. Прадукцыйнасць прыкметна павялічваецца, некалькі паляпшаецца і аднастайнасць бетоннай сумесі на выхадзе. Абаротныя боку - высокі кошт такіх прылад, іх значная маса і неабходнасць выкарыстоўваць розныя прылады для бетонаў з крупнофракционными запаўняльнікамі (30 - 70 мм) і раствораў.

мабільнасць

  • Да мабільным прыладам ставяцца зноў-такі ўсё бытавыя бетоназмяшальнікі і, цалкам прадказальна, автомиксеры.
  • Стацыянарныя бетонамяшалкі выкарыстоўваюцца ў прамысловых умовах, мантуюцца на жорсткі падмурак і могуць перамяшчацца хіба што пры рэканструкцыі прадпрыемства.

перадача кручэння

Калі выбар бытавой бетонамяшалкі па прынцыпе працы і па ступені мабільнасці цалкам прадказальны - усё недарагія бетоназмяшальнікі ўмеранай прадукцыйнасці з'яўляюцца перасоўнымі гравітацыйнымі прыладамі - то спосаб перадачы кручэння з электраматора на барабан мае патрэбу ў асобным каментары.

У шырокім продажы можна сустрэць агрэгаты з перадачай кручэння рэдуктарам або рамянём.

Асноўныя праблемы першага класа прылад звязаны з разбурэннем шасцярнёй. У другім выпадку рана ці позна рвецца рэмень.

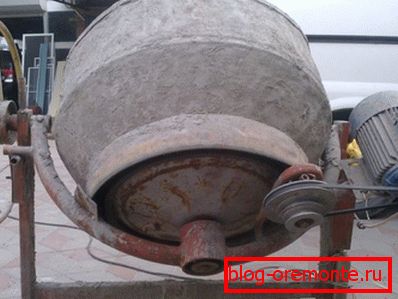

Клиноременная перадача забяспечвае перадачу кручэння.

Па сціплым меркаванні аўтара, другая схема больш жыццяздольная.

Прычыны?

  • Рэмень каштуе танней вырабу новай шасцярні і тым больш замены рэдуктара.
  • Замену рамяня куды прасцей выканаць сваімі рукамі.
  • Раменная перадача ў меншай ступені залежыць ад фактару, які цяжка ацаніць візуальна - якасці металу, з якога выраблены асноўныя вузлы.
  • Заклиненный барабан прывядзе толькі да праслізгванне рамяня на шківах, а не да разбурэння механізму.

Дзіўна, што, асобная песня - недарагія бетоназмяшальнікі з самі-ведаеце-які азіяцкай краіны. Акрамя чыгунных венцаў і сталёвых шасцярэнек невысокай якасці, сярод гэтай прадукцыі можна сустрэць агрэгаты з пластыкавым вянком. Вынік куплі цалкам прадказальны: засмучаны пакупнік праз пару месяцаў ідзе за новай бетонамяшалка.

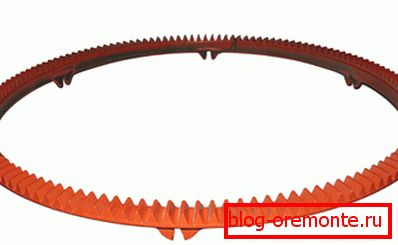

Зубчасты вянок павінен быць чыгунным.

выкарыстанне

Як замешваць бетон у бетонамяшалкі?

цяжкія бетону

Калі гаворка ідзе пра цяжкія бетонах, інструкцыя гранічна простая:

  1. Прылада усталёўваецца на роўную гарызантальную паверхню і ўключаецца.
  2. Ць верціцца барабан заліваецца невялікая колькасць вады, у якую паслядоўна дадаюцца друз, цэмент і пясок. Парадак дабаўкі кампанентаў можа, увогуле-то, быць розным, аднак аўтару здаецца зручным менавіта такі: які трапіў у барабан цэмент тут жа раўнамерна змешваецца з вадой у млыне з друзу; потым цэментная малачко насычае даданыя апошнім пясок.
  3. Затым у паўсухое сумесь невялікімі порцыямі дадаецца вада - аж да працоўнай канцэнтрацыі.

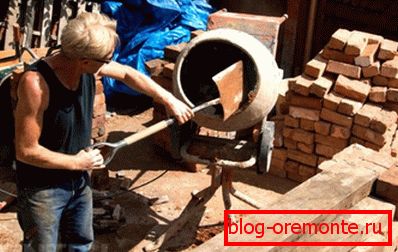

Загрузка кампанентаў у барабан.

Якім павінна быць адсоткавыя суадносіны кампанентаў для атрымання цяжкага бетону той ці іншай маркі?

Марка па трываласці Суадносіны кампанентаў у долях, цэмент M400: пясок: друз
M100 1 : 4,6 : 7
M150 1 : 3,5 : 5,7
M200 1 : 2,8 : 4,8
M300 1 : 1,9 : 3,7
M400 1 : 1,2 : 2,7

Якой марцы бетону варта аддаць перавагу ў тым ці іншым выпадку?

  • M100 используется для бетонных подушек под фундаменты (ленточные и плитные), для бетонирования ограждений и столбов.
  • M150 можа ўжывацца пры заліванні бетонных сцяжак ў памяшканнях з невялікай нагрузкай на падлогу (склепа, тэхнічныя падвалы і г.д.).
  • M200 подходит для стяжек в жилых помещениях, гаражах и мастерских, для заливки монолитных фундаментов при небольшой этажности здания.
  • M300 годится для монолитных и каркасно-монолитных зданий небольшой этажности в качестве материала, воспринимающего основную нагрузку на сжатие.
  • M400 используется при изготовлении нагруженных перекрытий, балок, ригелей, колонн и прочих ответственных конструкций.
Ригельная балка изготовлена из бетона марки M400 с плотным армированием.

растворы

Як перашкаджаць бетон у бетонамяшалкі, калі ў лік яго кампанентаў не ўваходзіць друз?

Строга кажучы, апісаны будаўнічы матэрыял называецца, не бетонам, а растворам. У залежнасці ад прызначэння - кладкавых, тынкавых, шпаклевочной і г.д.

Розніца з бетонам - у парадку загрузкі. У сухі бак лепш спачатку засыпаць пясок і цэмент, змяшаць іх, пасля чаго паступова даліваць ваду.

Аднак калі гэты замес - не першы, частка цэменту утворыць на мокрай паверхні трудноразбиваемые камякі.

Праблема вырашаецца змяненнем парадку загрузкі:

  1. Заліваем невялікая колькасць вады (прыкладна 1/5 ад агульнай колькасці).
  2. Паслядоўна высыпаем ў бак пясок і цэмент.
  3. Пасля мяшання паступова дадаем ваду.

пенабетон

Спецыялізаваная бетонамяшалка для пенабетону ўяўляе сабой, строга кажучы, не міксер, а невялікі вытворчы комплекс з некалькіх агрэгатаў:

прылада функцыі
кампрэсар Падача сціснутага паветра да пеногенератор.
Penogenerator Пенообразование шляхам міксавання вады, ПАВ (пенаўтваральніка) і паветра.
змяшальнік Змешванне звязальнага, напаўняльніка і пены.
бетанапомпы Падача гатовага пенабетону ў формы.

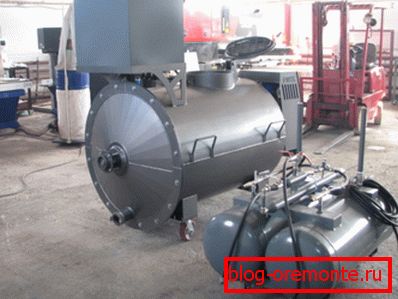

Камплект абсталявання для вытворчасці пеноблоков.

Аднак пры наяўнасці асобнага пеногенератора для вытворчасці невялікага аб'ёму пеноблоков можна выкарыстоўваць звычайны бытавой бетоназмяшальнікі.

Як замяшаць бетон у бетонамяшалкі ў гэтым выпадку?

  1. Спачатку замешваецца цэментава-пяшчаны раствор з паніжаным колькасцю вады.
  2. Затым у бак пры бесперапынным мяшанні ўводзіцца пена, пасля чаго ўспененая маса разліваецца па формах.

Нюанс: цеплаізаляцыйныя пенаблокі (марка па шчыльнасці ніжэй D500) замешваюць без пяску, на адным цэменце.

лёгкія бетоны

Як мясіць бетон у бетонамяшалкі, калі ён рыхтуецца на порыстых запаўняльніках (керамзіт, перліт, пенаполістырол і г.д.)?

Аптымальная схема загрузкі нагадвае такую ​​для цяжкіх бетонаў:

  1. У барабан заліваецца трохі воды.
  2. Загружаецца крупнофракционный запаўняльнік (керамзіт і г.д.).
  3. Паслядоўна засынаюцца цэмент і мелкофракционный запаўняльнік (керамзітавы або перлитовый пясок).
  4. Паступова dolivaetsya вады.

Выключэнне - полістыролбетону: шарыкі пенапласту маюць занадта малую шчыльнасць, каб размалоць камякі цэменту. У гэтым выпадку лепш прыгатаваць сухую цэментава-пяшчаную сумесь, затым дадаць у яе ваду і толькі потым загружаць пенаполістырол.

Плястыкавыя шарыкі дадаюцца апошнімі.

Рада: тыповая памылка пры замесе бетонаў - дабаўка вялікай колькасці вады для павелічэння рухомасці сумесі. Лішак вады прыводзіць да катастрафічнага падзення трываласці маналіту. Правільнае рашэнне - павелічэнне рухомасці за кошт дабаўкі пластыфікатараў (спецыялізаваных мадыфікатараў або звычайнага вадкага мыла з разліку 1 сталовая лыжка на вядро цэменту).

даследаванне узораў

Давайце азнаёмімся з некалькімі мадэлямі айчынных бетоназмяшальнікаў, прапанаваных праз інтэрнэт-крамы.

Б-165

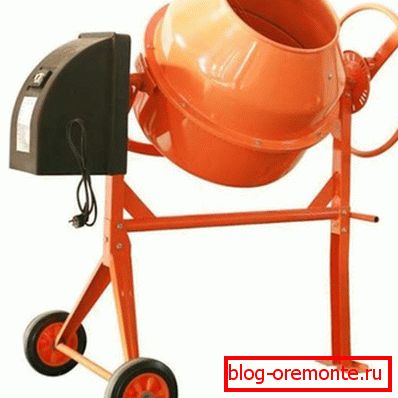

Б-165.

Перад намі гравітацыйны бетоназмяшальнікі з электраматорам магутнасцю 750 ват і перадачай кручэння на венца з дапамогай рэдуктара. Колькі кубоў бетону ў бетонамяшалкі - няцяжка здагадацца па яе назве: аб'ём загрузкі складае 165 літраў, або 0,165 м3. Маса прылады - 54 кг, раздробны кошт - 17820 рублёў.

СБ-80-08

На фота - бетоназмяшальнікі СБ-80-08.

Стацыянарны агрэгат з ротарным змяшальнікам здольны вырабіць да 375 літраў гатовай бетоннай сумесі за цыкл пры аб'ёме барабана 500 літраў. Загрузка кампанентаў адбываецца ўручную, выгрузка - праз сектарная затвор ў ніжняй частцы бака. Іншыя характарыстыкі выглядаюць так:

параметр значэнне
спажываная магутнасць 7,5 кВт
Колькасць цыклаў у гадзіну да 30
памеры 1610 х 1800 х 1370 мм
маса 1300 кг
Кошт 179 670 рублёў

СБ-80-10

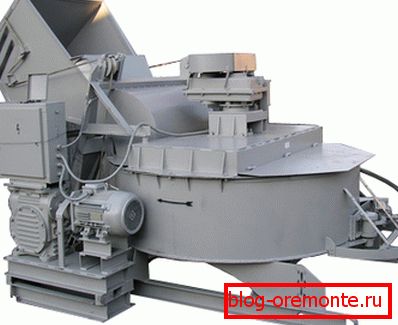

Стацыянарная бетонамяшалка СБ-80-10.

Для падачы кампанентаў у барабан служыць скиповый пад'ёмнік - рухомы чаша, які прыводзіць у дзеянне пнеўмацыліндра. Выгрузка - праз сектарная затвор ўнізе бака. Тэхнічныя дадзеныя:

параметр значэнне
Аб'ём гатовай сумесі 0,75 м3 пры аб'ёме барабана 1 м3
Магутнасць асноўнага матора 11 кВт
магутнасць пад'ёмніка 4 кВт
памеры 2300 х 2100 х 2070 мм
маса 1300 кг
Кошт 496 270 рублёў

заключэнне

На развітанне дазволім сабе даць чытачу яшчэ некалькі саветаў.

  • Нармальная працягласць замешвання раствора ў гравітацыйным бетаназмешвальніку - 2 хвіліны з моманту дабаўкі ўсіх кампанентаў. Больш доўгі перамешванне прывядзе толькі да падзення рухомасці бетону з-за выпарэння вады.
  • Бетонамяшалка прамываецца пасля выгрузкі кожнай партыі раствора. Залітая ў яе вада (звычайна хапае за палову вядра) можа выкарыстоўвацца пры наступным замесе.

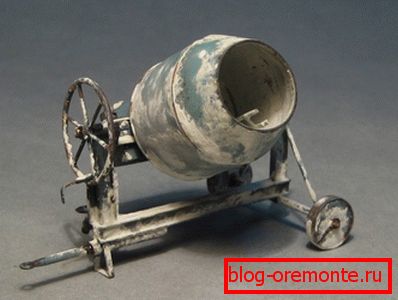

Барабан лепш апалоскваць адразу пасля заканчэння ўжывання. Выдаліць высмаглы цэмент куды цяжэй.

  • Рукі і інструменты лепш трымаць за межамі верціцца барабана. Высілак на лапатках можа дасягаць сотняў кілаграм.

Як заўсёды, відэа ў гэтым артыкуле прапануе дадатковую інфармацыю. Поспехаў!
