Бетонамяшалка сваімі рукамі - ці магчыма такое? самастойная

Любы будаўнік зможа сказаць, што падрыхтоўка раствора ўручную ў якой-небудзь ёмістасці лапатай ці матыкай вельмі цяжка, асабліва, калі яго трэба вельмі шмат, таму, бетонамяшалка - сваімі рукамі сабраная, можа быць альтэрнатывай ручному працы і завадскому агрэгату. Безумоўна, механізм саматужнай вытворчасці павінен выгадна адрознівацца па кошту, інакш у ім няма сэнсу - прасцей ўзяць яго напракат або купіць у краме.

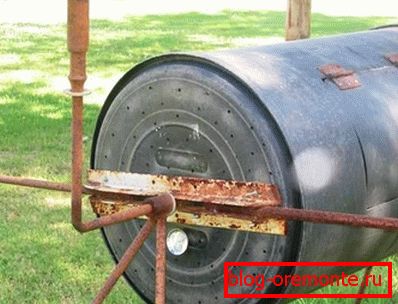

Бетонамяшалка з бочкі сваімі рукамі з ручным прывадам

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Зрабі сам

Што нам спатрэбіцца

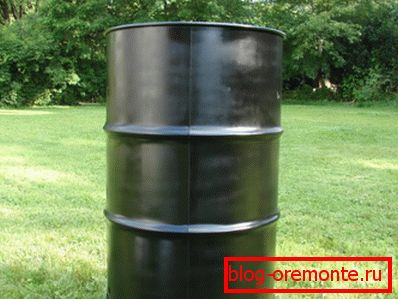

Металічная бочка. фота
  • Перш за ўсё, для таго каб зрабіць бетонамяшалку сваімі рукамі, нам спатрэбіцца ёмістасць і для гэтага, як нельга лепш, падыдзе старая металічная бочка, пры ўмове, што яна не проржавела. Зрэшты, нават калі на ёй ёсць механічныя пашкоджанні, то іх трэба заладзіць, наварыўшы туды Латка з ліставога металу або выкарыстоўваць гэта месца для загрузна-разгрузнага адтуліны. Ранняе змесціва такой ёмістасці не мае значэння, бо пах у дадзеным выпадку - не перашкода, тым больш што ён выветрае праз некалькі замясіць.
  • Таксама вам спатрэбіцца кавалак металічнай трубы прыкладна 40-50 мм у дыяметры, а таксама фланцы, але тут ужо крыху больш складана. Зрэшты, хоць іх кошт у краме не вельмі высокая, лепш пашукаць такія дэталі ў сябе дома - вельмі магчыма, што яны знойдуцца сярод старых аўтазапчастак і вам толькі застанецца дапрацаваць іх да патрэбнага памеру. Акрамя гэтага патрэбна будзе гладкая арматура для вароты перасекам 14-16 мм, розны металічны профіль для апорнай сістэмы (куток, швелеры, квадратная труба і таму падобнае - усё, што знойдзецца ў хатняй гаспадарцы), а таксама балты і гайкі для мацавання.

Заўвага. Такія элементы для зборкі не абавязкова шукаць у сваім гаражы - іх часцяком можна знайсці на пунктах здачы металалому ці проста папытаць у суседзяў.

Прыступаем да зборкі

Канструкцыя бетонамяшалкі з ручным прывадам

Перш за ўсё, мы зоймемся пераробкай (калі спатрэбіцца - рамонтам), якая ёсць у нас бочкі і нам трэба знайсці цэнтр на абедзвюх кантавых вечках або доньях. Зрабіць гэта будзе досыць проста - накрыйце тарэц цэлым лістом паперы і адбіце яе па краі бочкі (як адбіваюць пракладку). Затым складзеце атрыманы круглы ліст напалову і ў двух кірунках адзначце дыяметр - кропка перасячэння дыяметральна ліній будзе сапраўды па цэнтры.

У гэтых месцах вам трэба замацаваць фланцы, але спачатку вы проста зробіце адтуліны для вала з балтамі, выкарыстоўваючы для гэтай мэты балты не менш за 8 мм у дыяметры - усё ж такі нагрузка будзе сур'ёзная.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Вечка з завесамі

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Для зачынення варта выкарыстоўваць куток, які прыціскаецца балтамі, але лепш за ўсё для гэтага ўжываць фіксуюць карабін зашчапкі, калі такія знойдуцца ў хатняй гаспадарцы - гэта вельмі зручна.

Зараз пераходзім да мацавання фланцаў - іх спатрэбіцца 4 штукі - па 2 на кожным тарцы, ўнутры і звонку. Можна лічыць, што гэта абавязковая інструкцыя - справа ў тым, што бочкі робяцца з тонкай ліставай сталі, якая проста не вытрымае нагрузкі, калі фланец зафіксаваць балтамі непасрэдна да дна, але калі заціснуць металічны ліст з двух бакоў, то ён вытрымае, бо нагрузка будзе размеркавана раўнамерна.

З трубы, припасённой загадзя, робіце вал, толькі паспрабуйце, каб унутраны дыяметр фланцаў супадаў з вонкавым дыяметрам вала, гэта значыць, трубы і абварылі стык.

Да вале прыладжваюцца рычаг - для гэтага можна выкарыстоўваць тоўстую металічную паласу або кавалкі арматуры перасекам 14-16 мм і з такой жа арматуры (але, абавязкова гладкостенной) можна зрабіць ручку - усё гэта можна фіксаваць электразваркай, а для зручнасці кручэння на ручку можна надзець трубу трохі большага дыяметра.

Характэрна, што бетонамяшалка з пляшкі сваімі рукамі робіцца па тым жа прынцыпе.

Grebёnka

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Загваздкі лепш за ўсё завастрыць, каб раствор свабодна з іх сцякаў, ня утвараючы нарастаў, і размясціць іх на адлегласці 50 мм адзін ад аднаго і прыварыць да кутка, калі гэта кругляк або зафіксаваўшы балтамі, калі гэта квадрат. Так як куток на ўсю даўжыню бочкі мантаваць будзе вельмі нязручна, то кожную з гребёнок лепш за ўсё разрэзаць на дзве часткі, зафіксаваўшы да сцяны нітамі 6-8 мм у дыяметры.

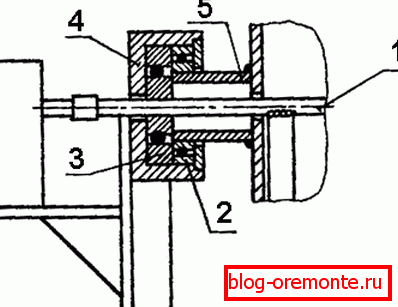

Мацаванне бочкі на вушах станіны: 1) вал; 2) падшыпнік падвескі; 3) падшыпнік вала; 4) корпус падшыпніка; 5) падвеска

Станіну можна збіраць з самага рознага профілю, галоўная ўмова, каб ён апынуўся досыць трывалым - тут спатрэбіцца ўсё - куток, швелеры, профільная труба і нават тоўстая арматура. Будзе, вядома, вельмі нядрэнна, калі вы зможаце знайсці прыдатныя па дыяметры падшыпнікі для вала, насадзіць іх і зафіксаваць, уладкаваць на вушах станіны пасадачных месцаў, каб бочку можна было здымаць, але ў той жа час, гэта забяспечыць свабоднае кручэнне.

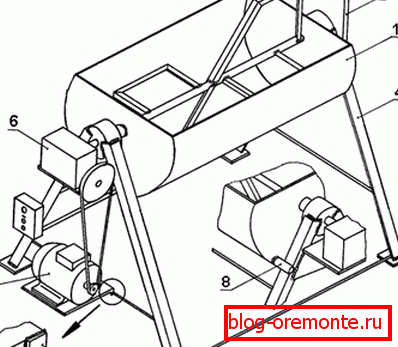

Самаробная канструкцыя з электрапрывадам: 1) ёмістасць; 2) шнека; 3) перакульвае рычаг; 4) рама; 5) электрарухавік; 6) чарвячнага рэдуктара; 7) пятля падвескі; 8) абмежавальнік

Па вельмі падобнай схеме вы можаце ўсталяваць рэдуктар для бетонамяшалкі - сваімі рукамі сабраўшы электрапрывад ад рухавіка, які працуе ад 220В - калі ўсё гэта знойдзецца ў вашым гаражы, то такая прылада будзе вельмі зручным. Але тут не варта забываць аб тым, што ваша мэта - сабраць танны і практычны агрэгат - у адваротным выпадку бетонамяшалку лепш узяць у арэнду.

Заўвага. Калі вы ўсё ж такі вырашылі выкарыстаць электрапрывад, то вам лепш за ўсё выкарыстоўваць аднафазны рухавік на 2,2кВт, прыкладна 1500 аб / мін, хоць гэты параметр не мае вырашальнага значэння, бо рэгулюецца дыяметрамі шківаў. Таксама не забывайце аб тым, што чым прасцей канструкцыя, тым лягчэй будзе вырабіць рамонт бетонамяшалкі сваімі рукамі.

заключэнне

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Удалай зборкі!
